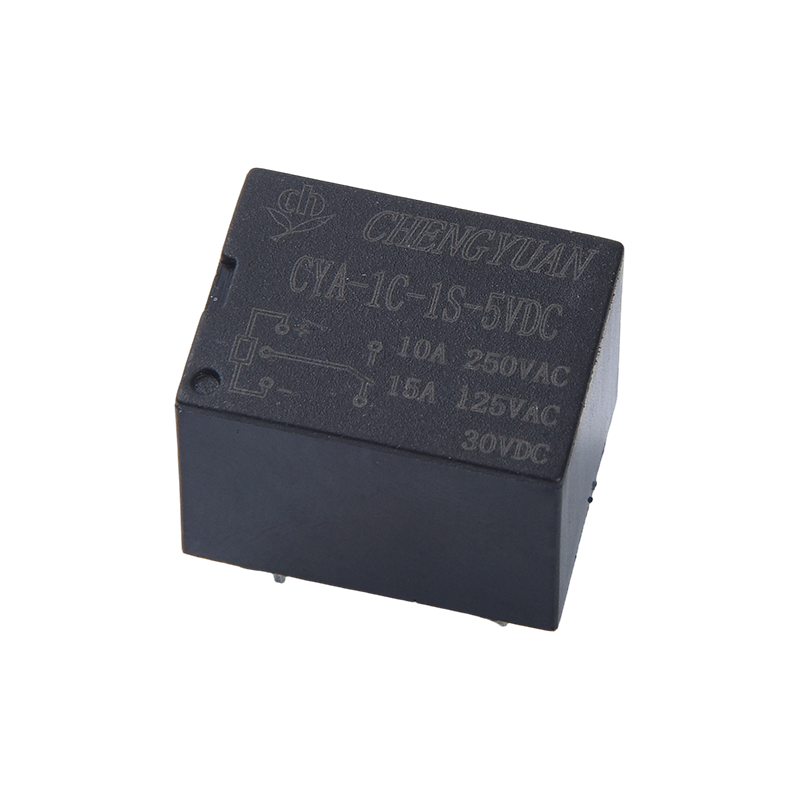

ما يفعله مرحل الإغلاق بشكل مختلف

A تتابع الإغلاق يحافظ على موضع التلامس بعد إلغاء تنشيط الملف، باستخدام مزلاج ميكانيكي أو مغناطيس دائم للحفاظ على الحالة بدون طاقة مستمرة. هذا هو الفرق المحدد عن المرحل القياسي، والذي يتطلب تيارًا ثابتًا للملف لإبقاء نقاط الاتصال الخاصة به مغلقة. أ تتابع المزلاج المغناطيسي يحقق ذلك عن طريق استخدام مغناطيس دائم صغير لتثبيت عضو الإنتاج في مكانه بمجرد تحريكه بواسطة نبضة قصيرة، مما يعني أن الملف يحتاج فقط إلى تنشيطه مؤقتًا لتبديل الحالات بدلاً من البقاء مزودًا بالطاقة طوال الدورة الكاملة.

النتيجة العملية ل تتابع الإغلاق المغناطيسي يمثل التصميم انخفاضًا ملموسًا في متوسط سحب الطاقة، نظرًا لأن الملف نشط فقط أثناء ضبط النبض أو إعادة ضبطه. وهذا يجعل التكنولوجيا ذات صلة بشكل خاص بالأنظمة التي تعمل بالبطاريات، ومعدات القياس عن بعد، وأي تطبيق حيث يكون استهلاك الطاقة الاحتياطية مهمًا. تتناول هذه المقالة سلوك التبديل المُقاس، وبيانات مقارنة الطاقة، والمقايضات الهيكلية لتوضيح أين يقدم مرحل الإغلاق أوضح فائدة.

استهلاك الطاقة مقارنة عبر أنواع المرحلات

الفائدة الأكثر قابلية للقياس من أ تتابع الإغلاق يظهر في متوسط استهلاك الطاقة خلال دورة العمل النموذجية. يقارن الرسم البياني الشريطي الأفقي أدناه سحب طاقة الملف عبر أربع فئات ترحيل ضمن سيناريو حيث تظل جهة الاتصال في موضع واحد لفترة ممتدة بين أحداث التبديل. يجب أن يحافظ المرحل القياسي غير المغلق على تيار الملف طوال الوقت الذي يظل فيه الاتصال مغلقًا، في حين أن مرحل المزلاج المغناطيسي يسحب الطاقة فقط خلال اللحظة القصيرة التي يتغير فيها حالته. يصبح الفرق كبيرًا مع زيادة وقت الانتظار، وهو بالضبط السيناريو الأكثر صلة بتطبيقات التحكم والقياس في العالم الحقيقي حيث قد يبقى المرحل في موضع واحد لمدة ساعات أو أيام في المرة الواحدة.

على مدى فترة احتجاز مدتها 24 ساعة، أ تتابع المزلاج المغناطيسي يرسم تقريبا 2 ميجاوات في المتوسط، مقارنة بحوالي 420 ميجاوات للمرحل القياسي الاحتفاظ بنفس موضع الاتصال، وهو اختلاف مدفوع بالكامل بحقيقة أن تصميم الإغلاق يحتاج فقط إلى التيار أثناء نبضة التبديل القصيرة نفسها. وتزداد هذه الفجوة اتساعًا مع زيادة مدة الانتظار، ولهذا السبب غالبًا ما يتم تحديد تقنية الإغلاق للمعدات البعيدة أو التي تعمل بالبطارية.

تبديل سلوك النبض عبر العمليات المتكررة

لأن أ تتابع الإغلاق المغناطيسي يعتمد على نبضة قصيرة لتغيير الحالة، فإن اتساق استجابة النبض مع مرور الوقت مهم بقدر أهمية توفير الطاقة في وضع الاستعداد. يتتبع الرسم البياني الخطي أدناه الحد الأدنى لمدة النبضة المطلوبة لتشغيل المرحل بشكل موثوق عبر خمس مراحل من اختبار عمر التبديل، بدءًا من 50000 عملية مبكرة وحتى مليون عملية. من المتوقع حدوث زيادة طفيفة في عرض النبض المطلوب حيث يتعرض المزلاج الميكانيكي والمكونات المغناطيسية لتآكل بسيط، ولكن يجب أن يظل الاتجاه تدريجيًا بدلاً من إظهار قفزة مفاجئة. في هذا الاختبار، تزيد مدة النبضة المطلوبة بشكل طفيف فقط عبر نطاق المليون دورة الكامل، مما يشير إلى أن المزلاج المغناطيسي يحتفظ بقوة إمساك موثوقة تتجاوز فترات الخدمة النموذجية.

تتراوح مدة النبضة المطلوبة تقريبًا 6 مللي ثانية عند 50000 دورة إلى حوالي 11 مللي ثانية عند 1 مليون دورة ، وهو التغيير الذي يظل مريحًا ضمن هامش تصميم دائرة القيادة الذي تخصصه معظم أنظمة التحكم لمرحل الإغلاق. يعد هذا النمط التدريجي الذي يمكن التنبؤ به مؤشرًا قويًا على أداء المزلاج المغناطيسي الثابت بدلاً من التآكل الميكانيكي المبكر.

حيث يتم تطبيق مرحلات الإغلاق أكثر

كفاءة الطاقة أ تتابع الإغلاق يشير استخدامه بشكل طبيعي إلى التطبيقات التي يكون فيها التيار الاحتياطي مهمًا بقدر أهمية تبديل الأداء. يُظهر المخطط الشريطي العمودي أدناه توزيع الاستخدام النموذجي عبر فئات التطبيقات الشائعة، استنادًا إلى أنماط الحقول المجمعة. تتصدر معدات القياس الذكية والمراقبة عن بعد بهامش واسع، يليها التحكم في الوصول الذي يعمل بالبطارية، وأنظمة الطاقة الشمسية والطاقة المتجددة، والمعدات الصناعية حيث يعد انخفاض توليد الحرارة من متوسط ​​التيار المنخفض أيضًا فائدة ثانوية ذات معنى.

حساب القياس الذكي والمراقبة عن بعد تقريبًا 35% من النشر النموذجي ، والذي يتماشى مباشرة مع قوة الاستعداد القريبة من الصفر التي تمت مناقشتها في القسم السابق. تتابع أنظمة التحكم في الوصول التي تعمل بالبطارية عن كثب، منذ أ تتابع المزلاج المغناطيسي يمكنه الاحتفاظ بحالة القفل أو إلغاء القفل إلى أجل غير مسمى دون استنزاف البطارية بين أحداث التبديل.

مرحل الإغلاق مقابل المرحل القياسي عبر الأبعاد الرئيسية

يُسهّل مخطط الرادار رؤية المفاضلة الكاملة بين تتابع الإغلاق المغناطيسي ومرحل قياسي غير قابل للإغلاق، لأنه يرسم أبعادًا متعددة في وقت واحد بدلاً من تقليل كل شيء إلى رقم واحد. يقارن الرسم البياني أدناه كلا النوعين من المرحلات عبر كفاءة الطاقة الاحتياطية، وبساطة دائرة التحكم، وموثوقية الاحتفاظ بالحالة، وسرعة التبديل، والتعقيد الميكانيكي. يمتد مرحل الإغلاق إلى أبعد من ذلك بكثير فيما يتعلق بكفاءة الاستعداد والاحتفاظ بالحالة، بينما يمتد المرحل القياسي بشكل أكبر على بساطة دائرة التحكم، لأنه لا يتطلب مجموعة منفصلة ومنطق إعادة تعيين محرك الأقراص. هذه المقايضة هي بالضبط السبب في أن الاختيار بين الاثنين غالبًا ما يعود إلى ما إذا كانت كفاءة الطاقة أو بساطة السائق أكثر أهمية لتصميم معين.

ويؤكد الرسم البياني أن أ تتابع الإغلاق هو الخيار الأقوى عندما تكون الطاقة الاحتياطية والاحتفاظ بالحالة أكثر أهمية، بينما يظل المرحل القياسي أسهل في القيادة من دائرة التحكم الأساسية. ولا يعتبر أي من الخيارين أفضل على المستوى العالمي؛ يعتمد القرار على ما إذا كان التطبيق يعطي الأولوية لكفاءة الطاقة أو الحد الأدنى من تعقيد السائق، وينتهي الأمر بالعديد من تصميمات الأنظمة باستخدام كلا النوعين من المرحلات لأنظمة فرعية مختلفة داخل نفس المنتج.

إرشادات عملية لتحديد مرحل المزلاج المغناطيسي

تحديد أ تتابع المزلاج المغناطيسي يبدأ بشكل صحيح بالتأكد من أن التطبيق يستفيد حقًا من الاحتفاظ بالحالة دون وجود طاقة مستمرة. يلخص الجدول أدناه السيناريوهات العملية التي يكون فيها تصميم الإغلاق هو المناسب عادةً، إلى جانب الحالات التي يتم تقديمها بشكل أفضل بواسطة مرحل قياسي بدلاً من ذلك.

مرجع الاختيار على أساس السيناريو

قبل الانتهاء من وضع مرحل الإغلاق في التصميم، تساعد بعض الفحوصات الإضافية في تأكيد الملاءمة على المدى الطويل:

1. تأكد من أن دائرة القيادة يمكنها تقديم المجموعة المطلوبة وإعادة ضبط خصائص النبض بشكل موثوق.
2. تحقق مما إذا كان التطبيق يحتاج إلى عملية إغلاق بملف واحد أو ملف مزدوج.
3. تحقق من سلوك الاحتفاظ بالحالة في ظل ظروف الاهتزاز أو الصدمة المتوقعة.
4. قم بمراجعة تصنيف الاتصال مقابل تيار الحمل الفعلي للدائرة المبدلة.
5. خطط لطريقة استشعار الموضع إذا كان نظام التحكم بحاجة إلى تأكيد حالة الترحيل الحالية بعد انقطاع التيار الكهربائي.

دقة التصنيع وراء أداء الإغلاق الموثوق

يعتمد منحنى مدة النبضة المستقر الذي تمت مناقشته سابقًا على التصنيع المتسق للمغناطيس الدائم، وعضو الإنتاج، ومجموعة الملف داخل أ تتابع الإغلاق المغناطيسي . يمكن أن يؤدي التباين في قوة المغناطيس أو محاذاة عضو الإنتاج إلى تغيير الحد الأدنى من طاقة النبض اللازمة لتبديل الحالة بشكل موثوق، وهذا هو السبب في أن التحكم الدقيق في العملية مهم أكثر بالنسبة لتصميمات الإغلاق أكثر من المرحلات القياسية الأبسط. يساعد التجميع الآلي والاختبار المغناطيسي أثناء العملية في الحفاظ على أداء مرحل المزلاج المغناطيسي ضمن تفاوتات صارمة عبر دفعات الإنتاج، مما يدعم السلوك طويل المدى الذي يمكن التنبؤ به والموضح في بيانات عمر التبديل أعلاه.

تعد خطوات التحقق من العملية مثل اختبار التدفق المغناطيسي وأخذ عينات الاستجابة النبضية وفحوصات التدوير الميكانيكية ممارسات قياسية تدعم بيانات الموثوقية المشار إليها في هذه المقالة. بالنسبة للمهندسين الذين يقومون بتوريد مرحل الإغلاق على نطاق واسع، غالبًا ما يكون تأكيد نقاط فحص الجودة هذه مع المورد ذا قيمة مثل مراجعة مواصفات ورقة البيانات المنشورة.

حول شركة نينغبو تشينغيوان تشوانغكي للإلكترونيات المحدودة

Ningbo Chengyuan Chuangke Electronics Co., Ltd. هي شركة تابعة لمصنع الأجهزة الإلكترونية Ningbo Yinzhou Chengyuan. بعد أن شاركت بعمق في تصنيع التتابع لما يقرب من 30 سنة ، تعمل الشركة كشركة مصنعة محترفة تدمج البحث والتطوير والإنتاج والمبيعات تتابع الإغلاق ومكونات التبديل ذات الصلة. مبدأها الأساسي، "الصدق كأساس والجودة كالروح"، مدعوم بالعمل الجماعي الفعال الذي يهدف إلى بناء سمعة طيبة للمنتجات الموثوقة في كل من الأسواق المحلية والدولية.

وقد قدم المصنع معدات إنتاج آلية، ويختار مواد عالية الجودة، ويطبق ضوابط عملية صارمة عبر سلسلة الإنتاج بأكملها لدعم استقرار ومتانة الوحدات النهائية. استنادًا إلى السوق المحلية، توسع الشركة بنشاط تخطيطها الدولي، وقد ساعدها تركيزها على الجودة والخدمة الصادقة على بناء الاعتراف بين العملاء في الداخل والخارج. بتوجيه من الابتكار التكنولوجي المستمر، تعمل شركة Ningbo Chengyuan Chuangke Electronics Co., Ltd. على تمكين التطوير الصناعي وتهدف إلى البقاء شريكًا يمكن الاعتماد عليه للمؤسسات التي توفر حلول ترحيل المزلاج المغناطيسي.

الأسئلة المتداولة

س 1: كيف يحافظ مرحل الإغلاق على موضعه بدون طاقة مستمرة؟

A1: يستخدم مغناطيسًا دائمًا أو مزلاجًا ميكانيكيًا للحفاظ على عضو الإنتاج في مكانه بعد نبضة قصيرة للملف، لذلك لا حاجة لتيار مستمر للحفاظ على حالة الاتصال.

س2: ما هي الميزة الرئيسية لمرحل المزلاج المغناطيسي في الأنظمة التي تعمل بالبطارية؟

ج2: نظرًا لأن الملف يسحب التيار فقط أثناء نبضة التبديل القصيرة، فإن استهلاك الطاقة الاحتياطية ينخفض ​​بشكل كبير مقارنةً بالمرحل الذي يجب أن يظل نشطًا ليحافظ على موضعه.

س 3: هل يتطلب مرحل الإغلاق المغناطيسي دائرة قيادة أكثر تعقيدًا؟

ج3: نعم، يحتاج بشكل عام إلى ضبط منطق النبض وإعادة ضبطه بدلاً من إشارة ملف مستمرة بسيطة، مما يضيف بعض تعقيد الدائرة في مقابل توفير الطاقة.

س 4: كيف يمكن للنظام تأكيد الحالة الحالية لمرحل الإغلاق بعد انقطاع الطاقة؟

ج4: تضيف العديد من التصميمات طريقة استشعار الموضع، مثل جهة الاتصال المساعدة أو إشارة التغذية الراجعة، بحيث يمكن لنظام التحكم التحقق من حالة الترحيل بمجرد استعادة الطاقة.

س 5: ما هي عوامل التصنيع الأكثر تأثيرًا على موثوقية مرحل الإغلاق؟

A5: تعد قوة المغناطيس الدائم المتسقة، والمحاذاة الدقيقة لعضو الإنتاج، ولف الملف المتحكم فيه من العوامل الرئيسية التي تحدد مدى موثوقية مرحل المزلاج المغناطيسي في تبديل الحالة على مدار عمره المقدر.
