I. هيكل المنتج وميزات التثبيت
1. الهيكل الأساسي: يعتمد هيكل الإغلاق المغناطيسي، مما يضمن الحفاظ على الحالة الحالية حتى بعد إزالة الطاقة من طرف التحكم، مما يحقق تبديل الطاقة صفر.
2. خصائص التثبيت: حجم صغير، مناسب لسيناريوهات التثبيت عالية الكثافة، مما يوفر مساحة لوحة PCB بشكل فعال؛
3. قابل للتكيف مع التجميع الآلي: التصميم الهيكلي متوافق مع عمليات التثبيت القياسية، مما يسهل التجميع الشامل ويحسن كفاءة الإنتاج.
ثانيا. السيناريوهات القابلة للتطبيق
1. معدات الاتصالات: مناسبة لتبديل الدوائر والتحكم في أجهزة الاتصالات المختلفة، مما يضمن نقل إشارة مستقر.
2. معدات الأمن: مناسبة لمراقبة الأمن، وأنظمة الإنذار، وغيرها من معدات الأمن، مما يضمن التشغيل الآمن مع موثوقيتها العالية ومقاومتها للجهد الكهربائي.
3. المعدات المكتبية: تستخدم للتحكم في الدائرة الداخلية في المعدات المكتبية مثل الطابعات وآلات التصوير.
4. الأجهزة المنزلية: مناسبة للتحكم في الحمل وتبديل الدوائر في الأجهزة المنزلية مثل مكيفات الهواء وأفران الميكروويف.
ثالثا. المزايا الأساسية
1. قدرة تحميل عالية: قدرة تبديل الاتصال 17A، مناسبة لاحتياجات التحكم في المعدات المتوسطة والعالية الطاقة، مع نطاق أوسع من التطبيقات؛
2. مقاومة الجهد العالي: مقاومة الجهد 5000 فولت، مما يحسن السلامة في بيئات الدوائر المعقدة؛
3. تركيب مرن: حجم صغير للتركيب عالي الكثافة، مما يوفر المساحة الداخلية؛
4. استهلاك منخفض للطاقة والاحتفاظ بها على المدى الطويل: يحقق هيكل الإغلاق المغناطيسي تحويل الطاقة صفر والاحتفاظ بالحالة على المدى الطويل، مما يقلل من استهلاك الطاقة.
5. شهادة موثوقة: معتمدة من TUV وCQC، مما يقلل من مخاطر الفشل ويحسن الموثوقية.
بيانات الاتصال
| اكتب | CYA |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 10A250 فولت تيار متردد |
| ماكس. تبديل التيار | 15 أ |
| ماكس. تبديل الجهد | 250VAC |
| ماكس. تبديل الطاقة | 2500 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
الخصائص
| وقت التشغيل (عند جهد الملف المقدر) | 8 مللي ثانية كحد أقصى. ( لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10,000,000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 8.5 جم |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 120 | 25 | حوالي 0.36 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتشغيل الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

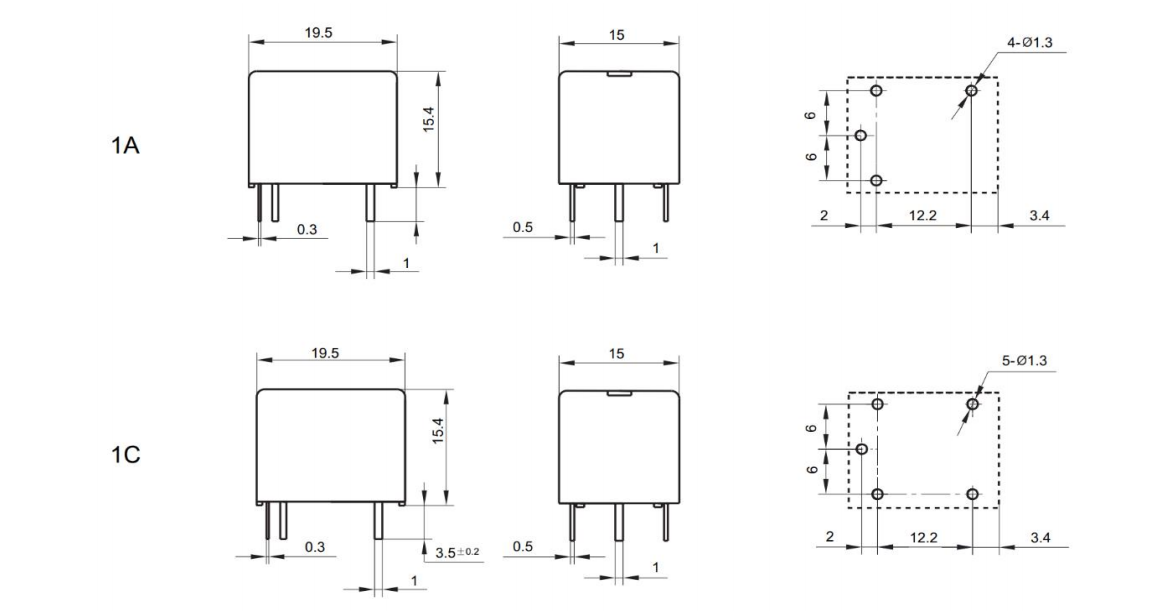

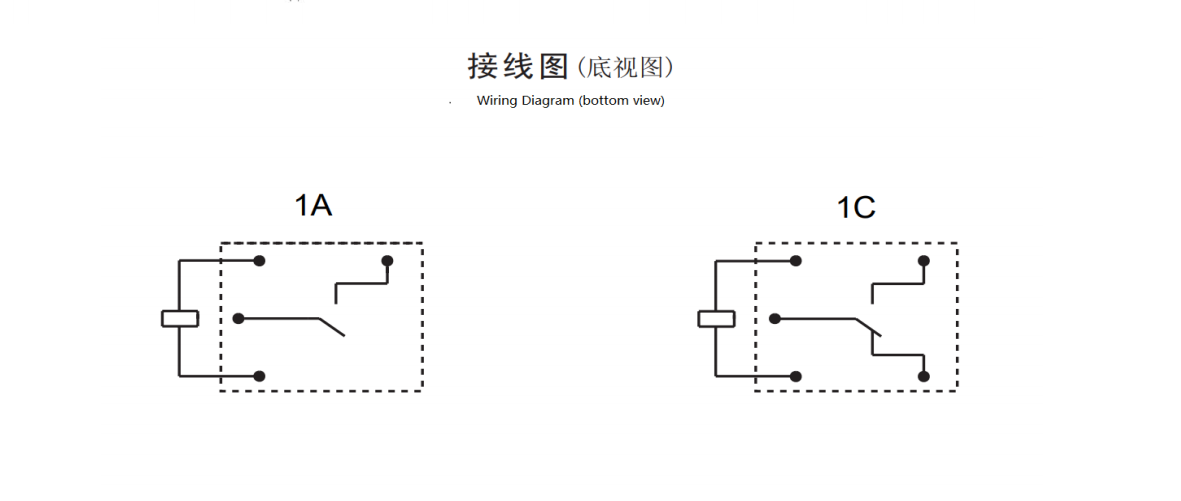

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

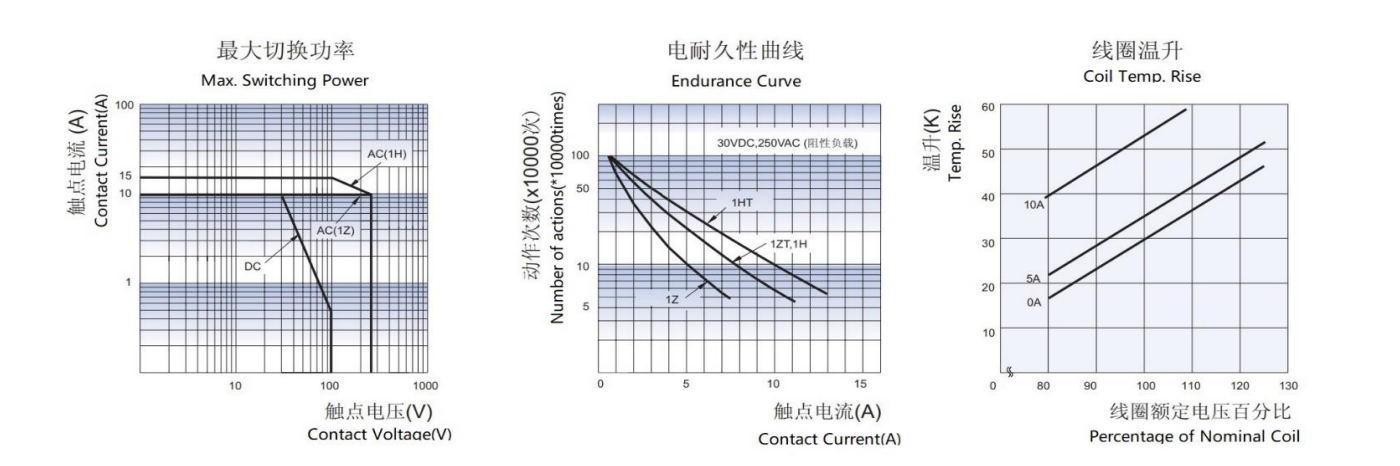

المنحنيات المميزة
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CYA
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 3,5,6,9,12,18,24,48VDC
5: لون العلبة: T-White؛ ح-أسود؛ L-أزرق 6: طاقة الملف: D-0.45W L-0.36W
7: البناء الوقائي: مقاوم لتدفق S-Flux،
SH- نوع مختوم قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
(1): لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
(2): لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
(3): سيتم تقييم المتطلبات الخاصة بالعميل (XX) من قبل شركتنا ثم يتم وضع علامة عليها برموز مميزة.
