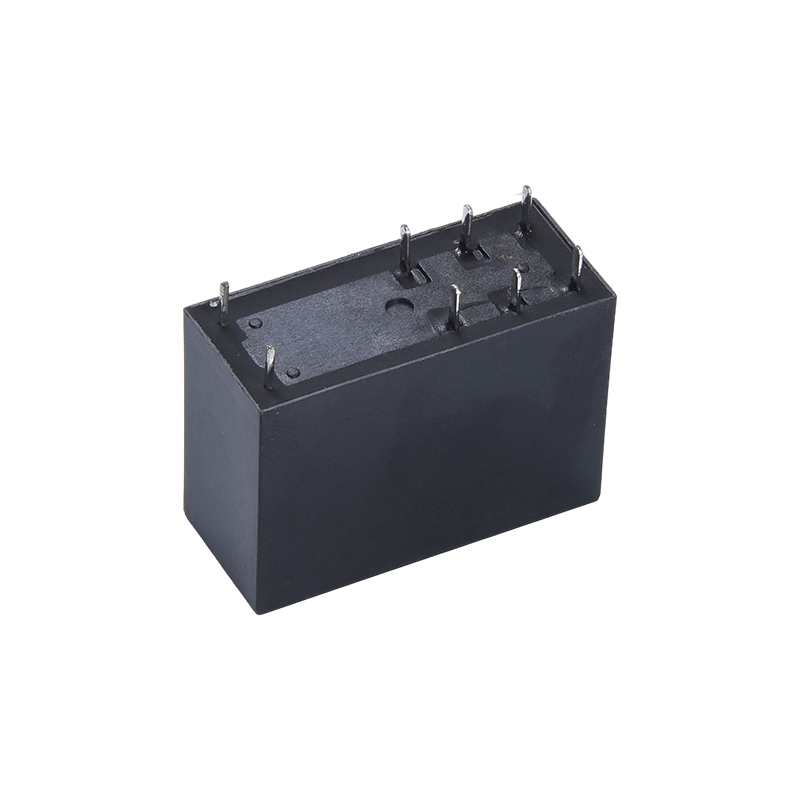

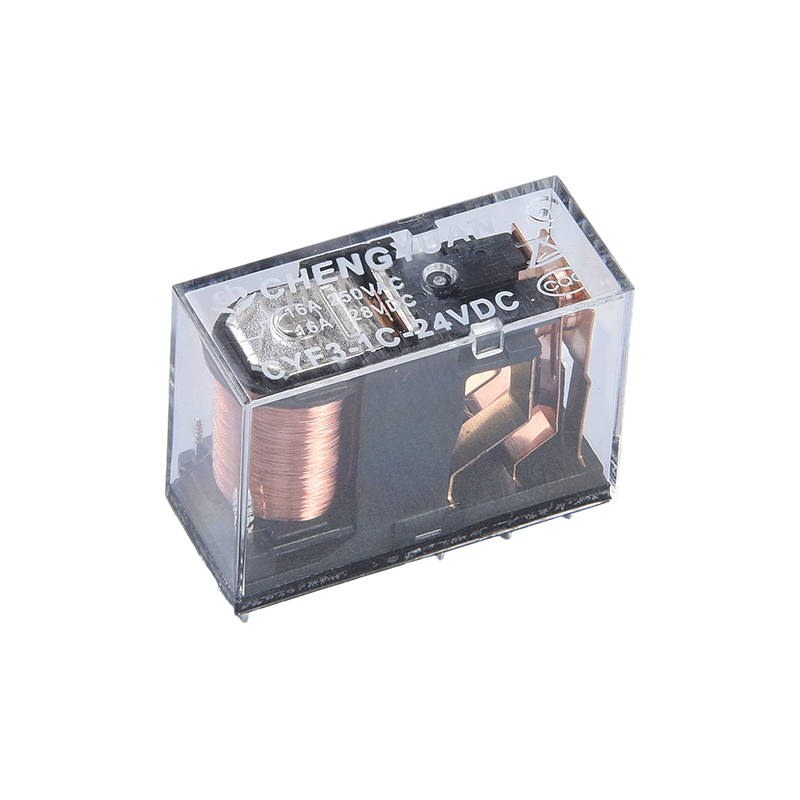

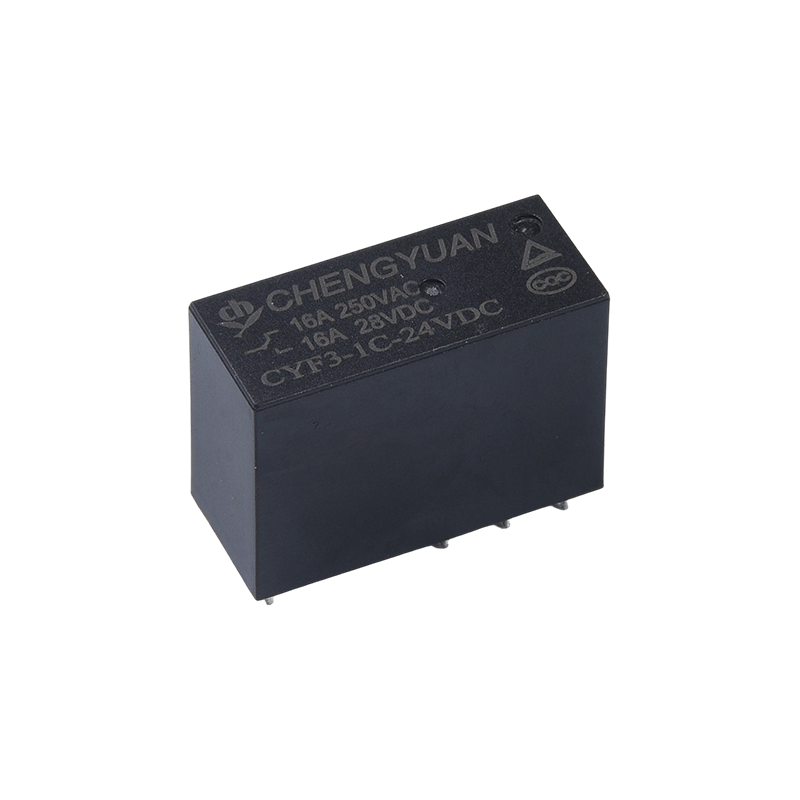

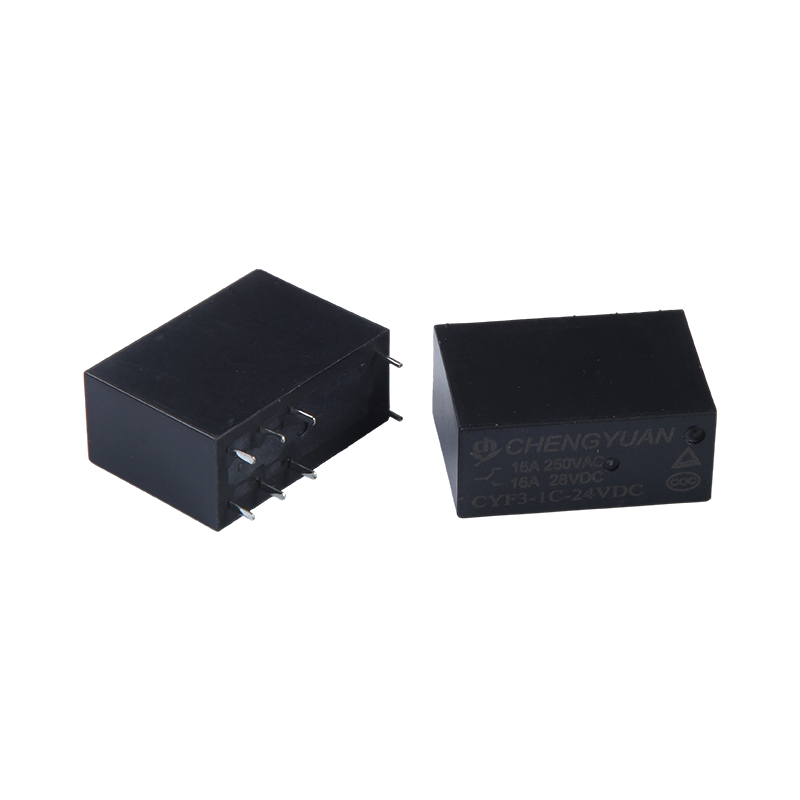

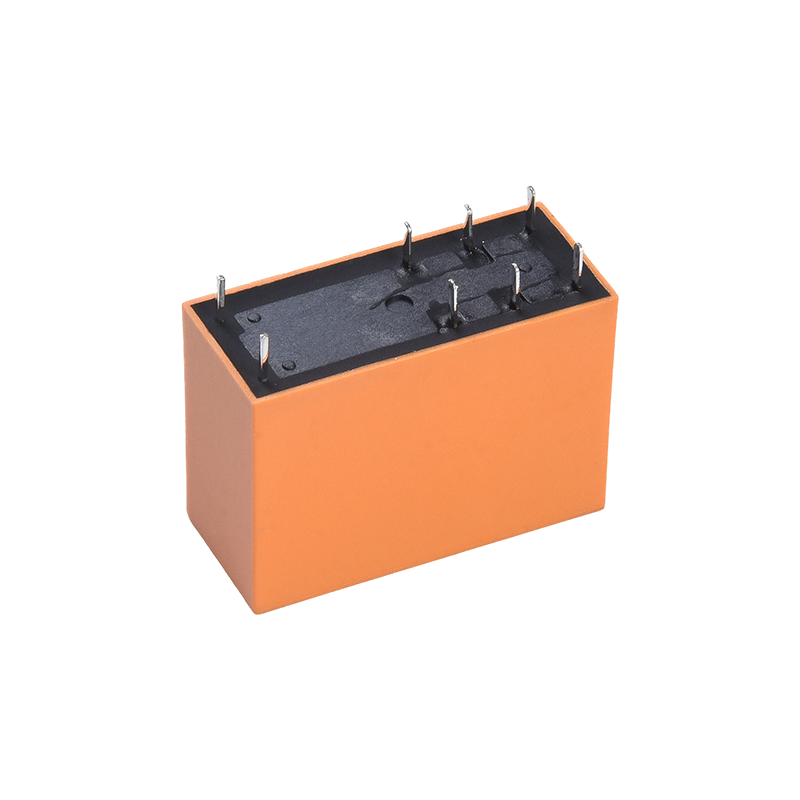

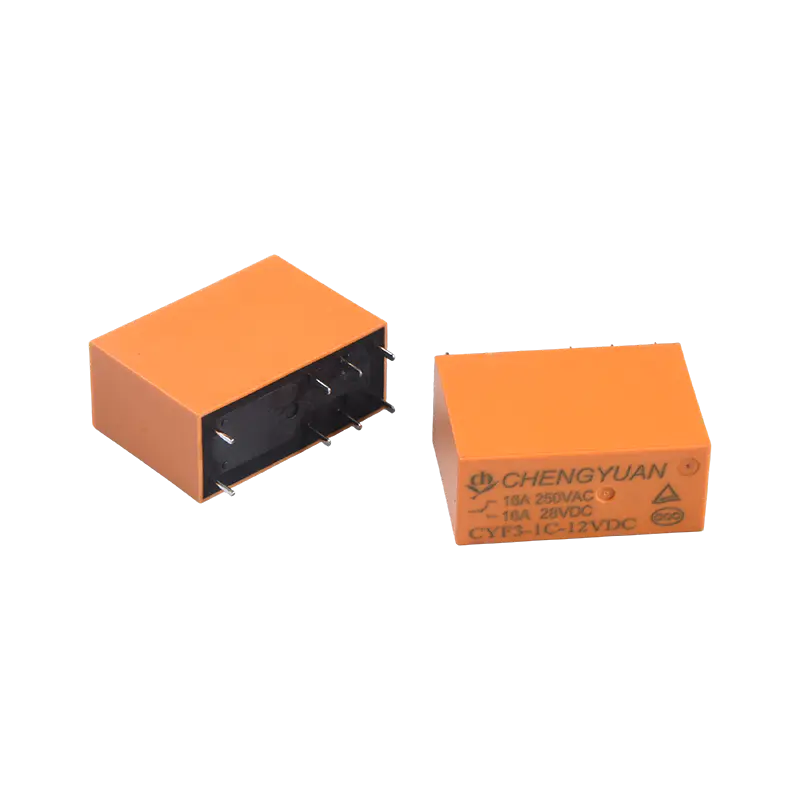

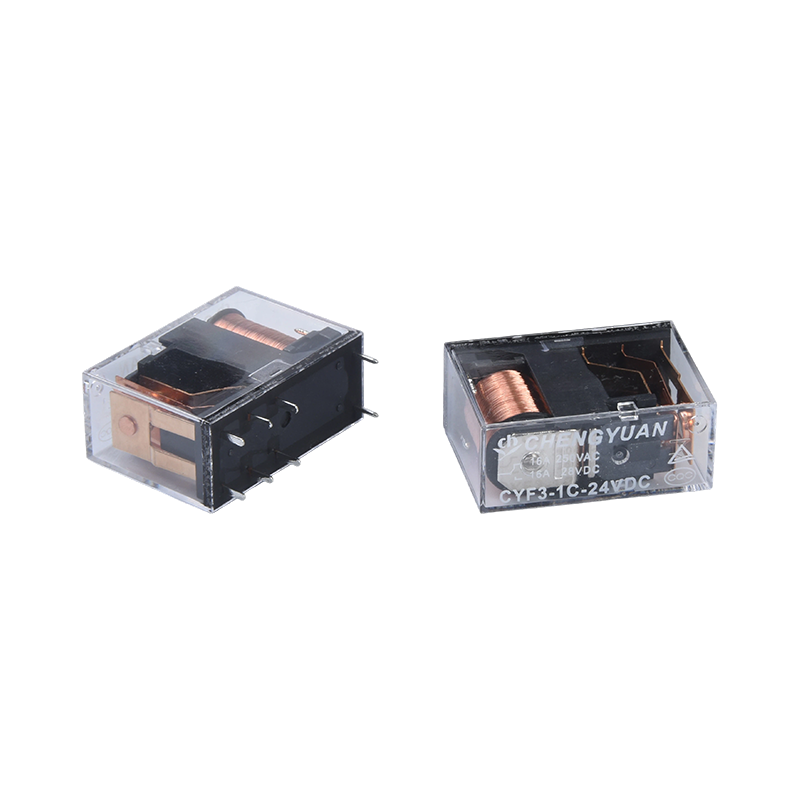

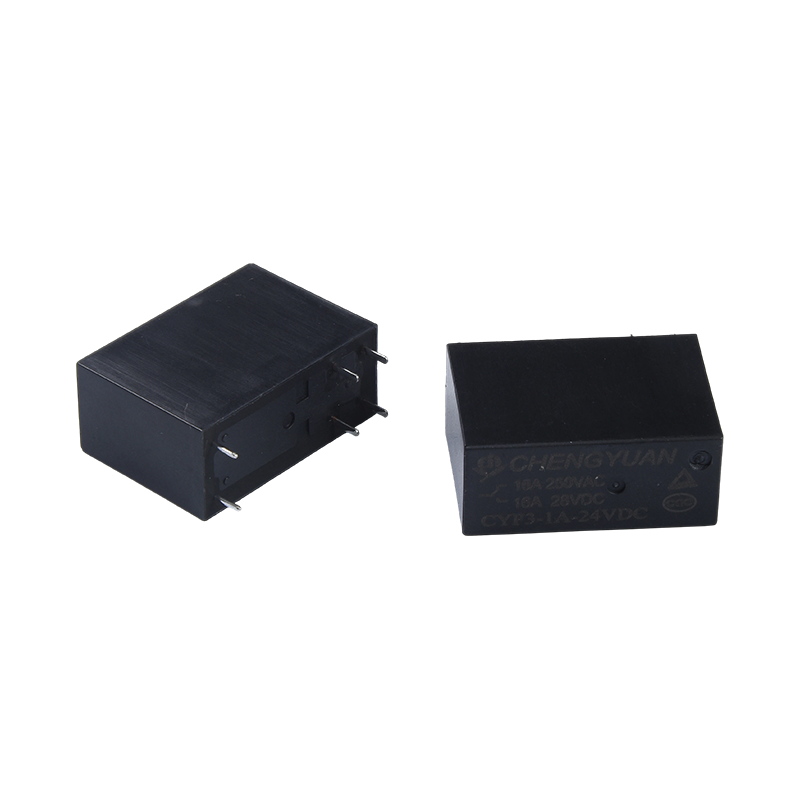

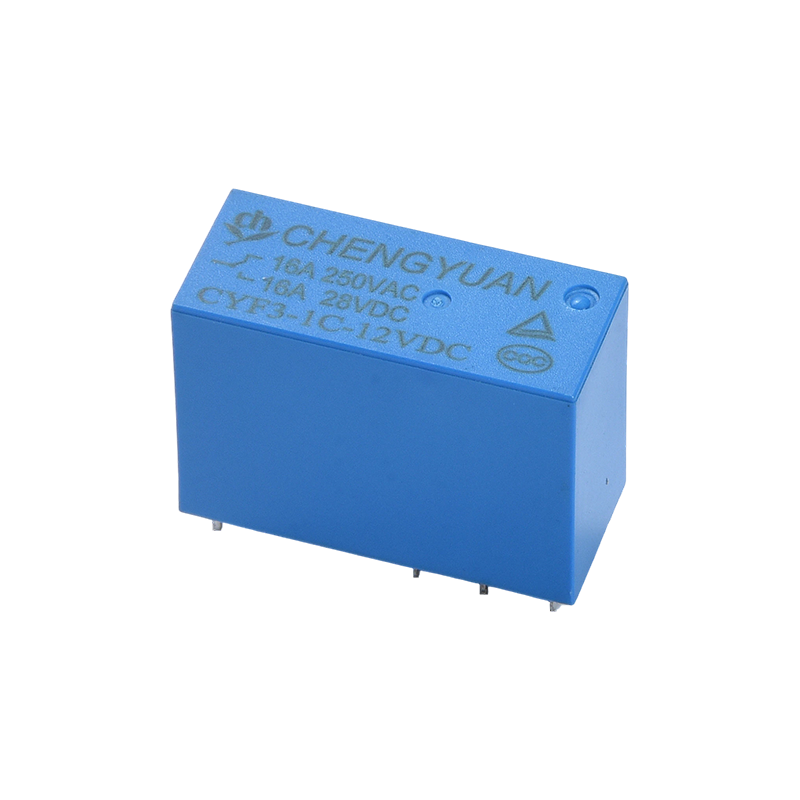

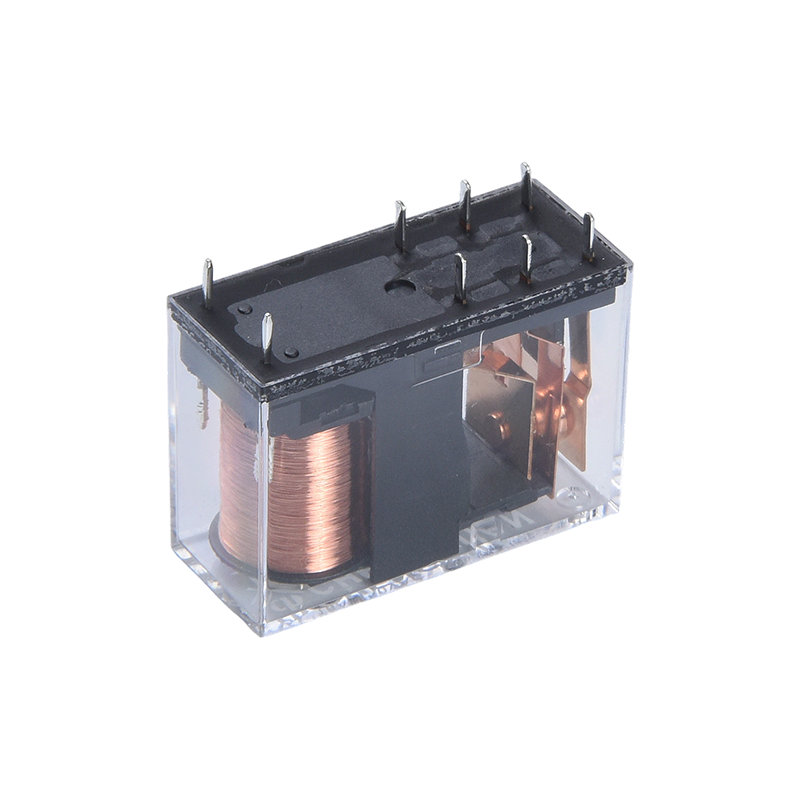

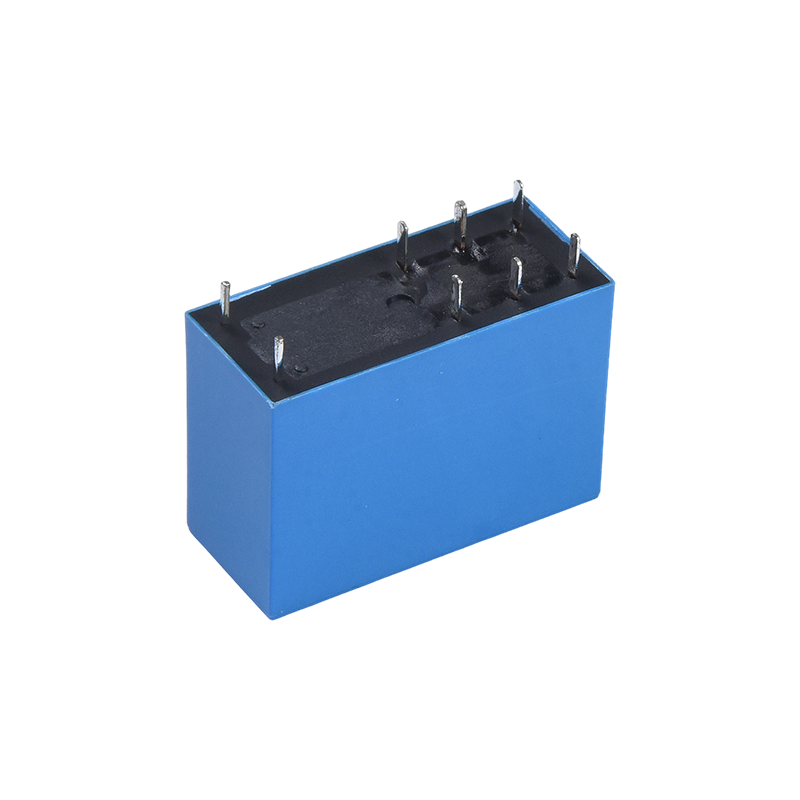

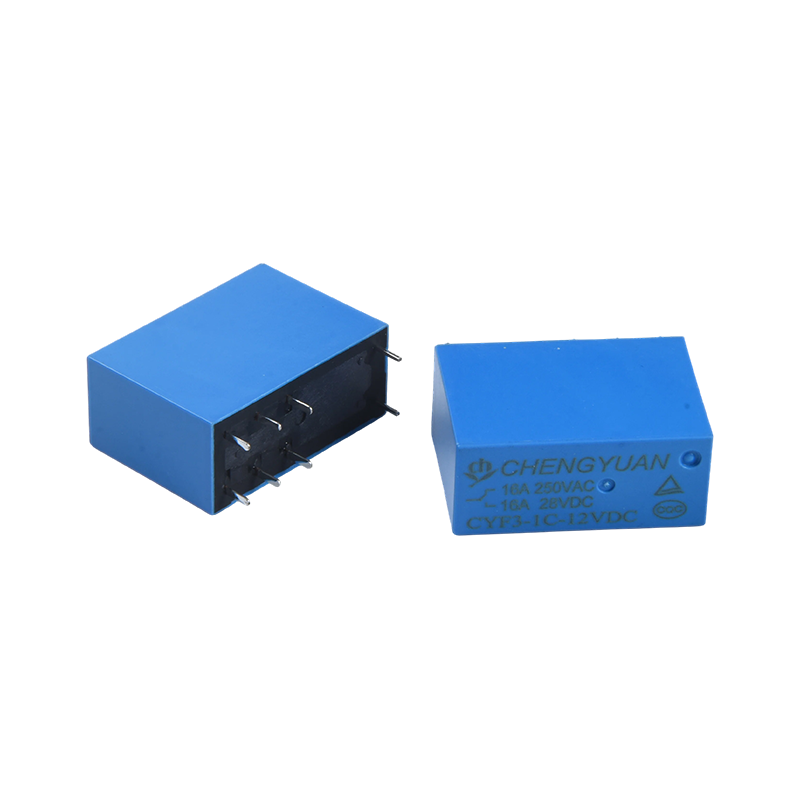

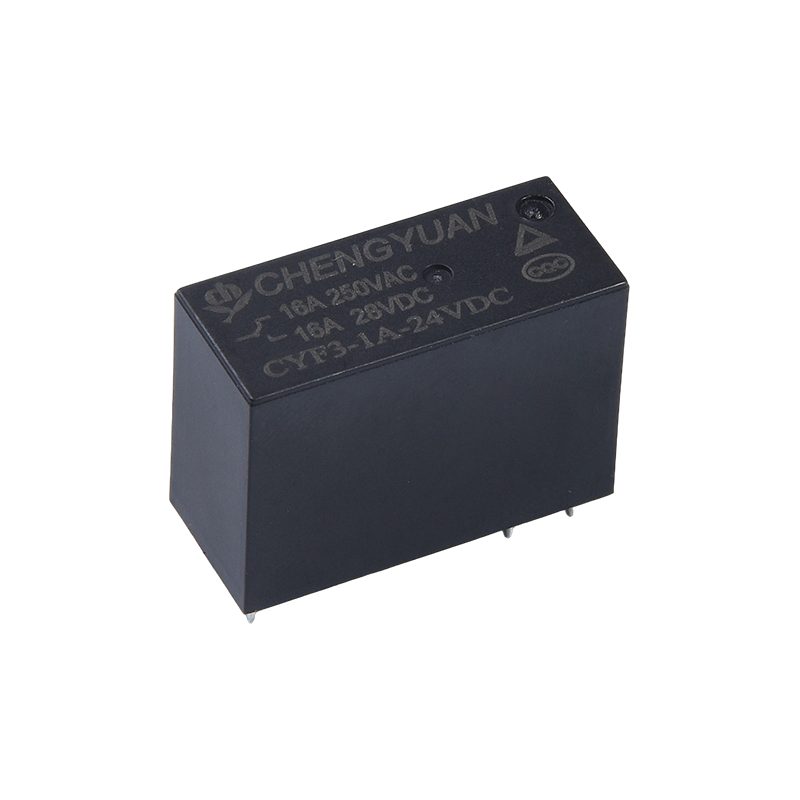

تفاصيل المنتج:
تحميل عالي وقوة عازلة: قدرة تبديل الاتصال تصل إلى 17 أمبير، قوة عازلة 5000 فولت بين الملف وجهات الاتصال، مناسبة لبيئات الدوائر عالية الحمل والعزلة.
تصميم مضغوط: حجم صغير، مناسب لتركيب PCB عالي الكثافة، مما يوفر المساحة الداخلية في المعدات.
مجموعة واسعة من التطبيقات: مناسبة لمعدات الاتصالات وأنظمة الأمان والمعدات المكتبية والأجهزة المنزلية مثل مكيفات الهواء وأفران الميكروويف. يستخدم أيضًا في الأتمتة الصناعية، وإمدادات الطاقة UPS، والأنظمة الكهربائية للأدوات الآلية، والتحكم في الصوت.
تكوين اتصال موثوق به: يوفر خيارات تحميل جهات اتصال متعددة، بما في ذلك مجموعتين من 5A/8A ومجموعة واحدة من تكوينات 10A و12A و16A، مما يلبي احتياجات دوائر التحكم التلقائي المختلفة.
البيئة المطبقة:
البيئة الكهربائية: مناسبة لدوائر التحكم في الطاقة الصغيرة مع التبديل المتكرر لجهد التحكم وتيار الحمل.
البيئة المادية: يمكن تركيبها في تخطيطات PCB عالية الكثافة ومحدودة المساحة، والتي توجد عادة داخل لوحات التحكم الكهربائية المختلفة.
ظروف التشغيل: مناسبة لمعظم بيئات المعدات الكهربائية والصناعية الداخلية، والتي توجد عادة في الأماكن جيدة التهوية دون اهتزازات شديدة.
الأنظمة المتوافقة: يمكن دمجها في أنظمة التحكم الآلي وإدارة الطاقة والإنذار الأمني لتحقيق عزل موثوق للدائرة والتحكم في التبديل.
بيانات الاتصال
| اكتب | CYF3 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 16 أ250VAC /17A 277 فولت تيار متردد |
| ماكس. تبديل التيار | 16A |
| ماكس. تبديل الجهد | 277VAC |
| ماكس. تبديل الطاقة | 4709VA |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 14 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 240 | 12.5 | حوالي 0.72 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | حوالي 0.54 واط |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتطبيق أقصى جهد مسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

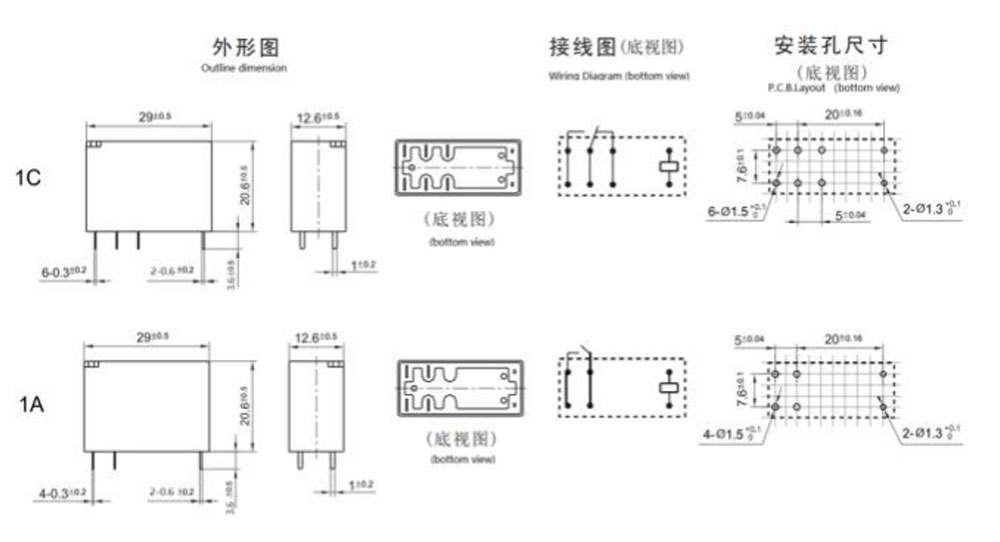

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

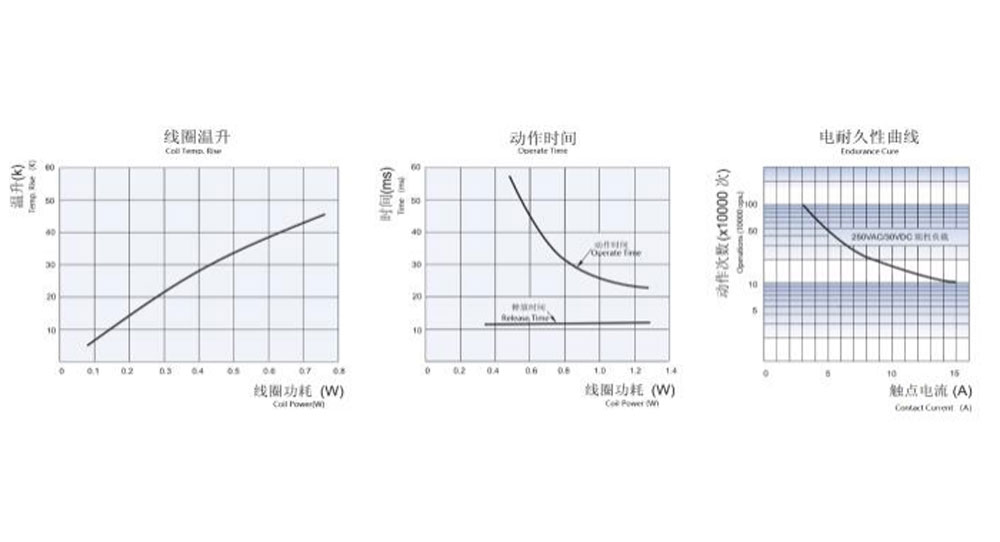

المنحنيات المميزة
طلب المعلومات
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CYF3
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 3,5,6,9,12,18,24,48VDC
5: لون العلبة: T-شفاف، H-أسود، L-أزرق
6: قوة الملف: D-0.72W L-0.54W
7: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
