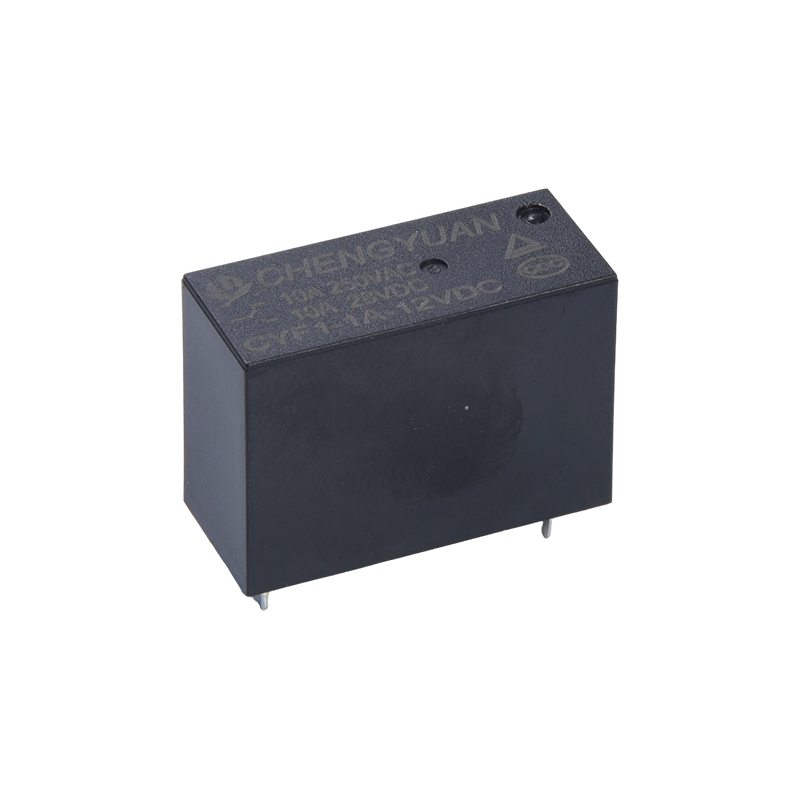

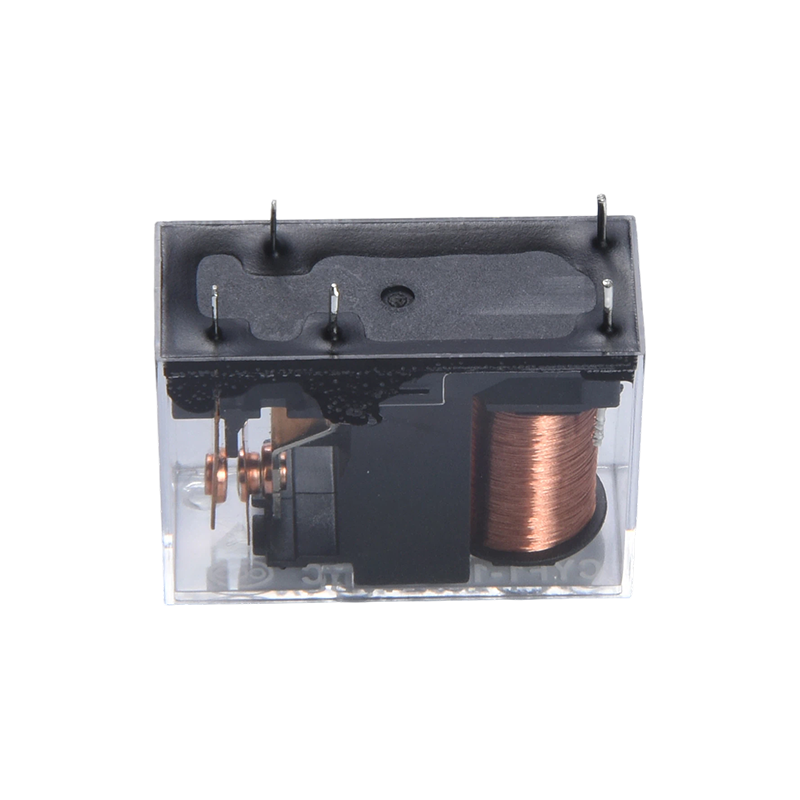

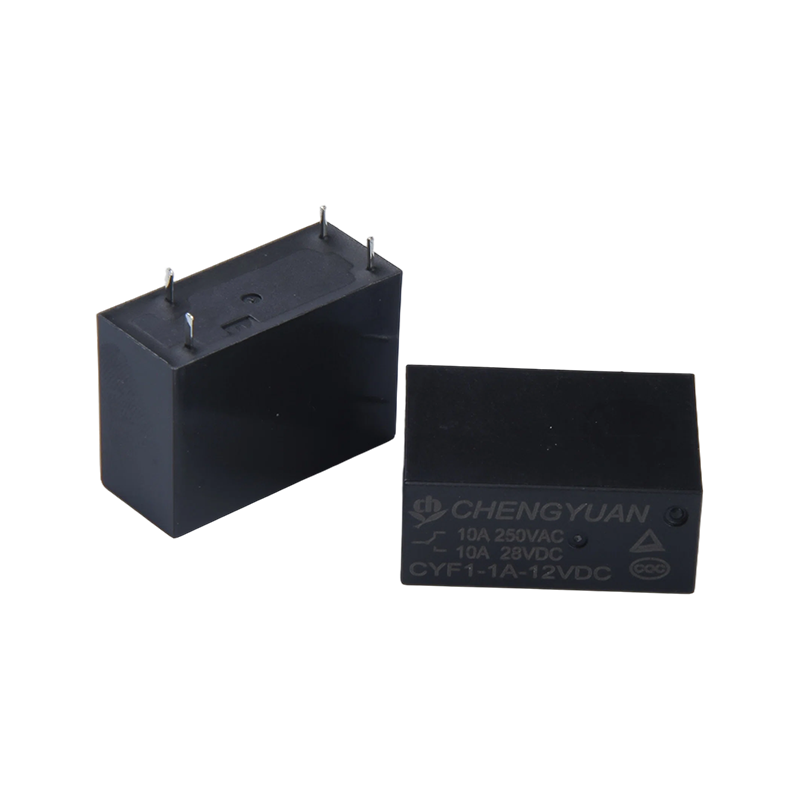

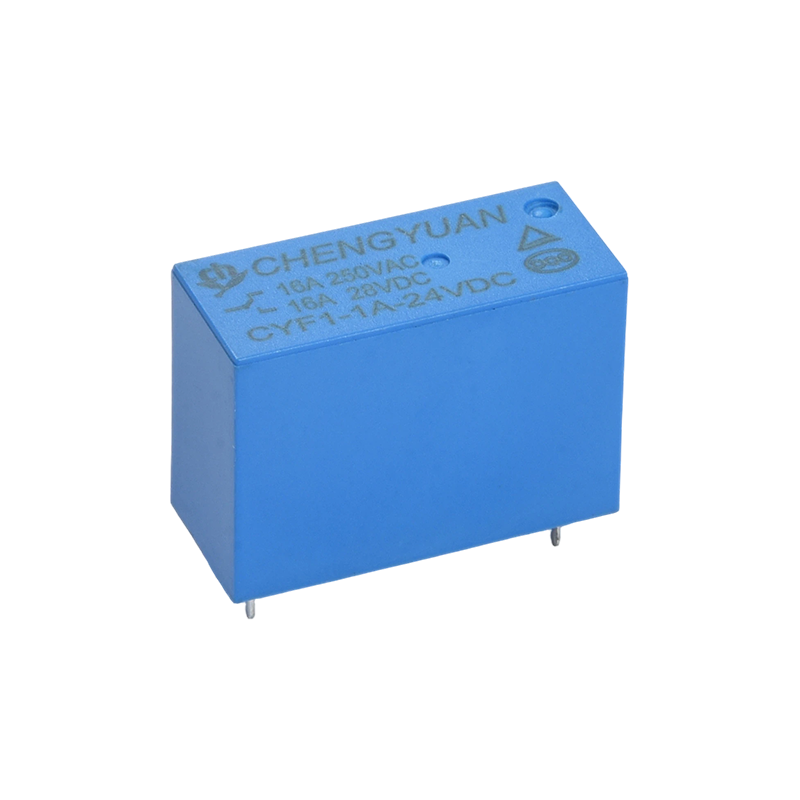

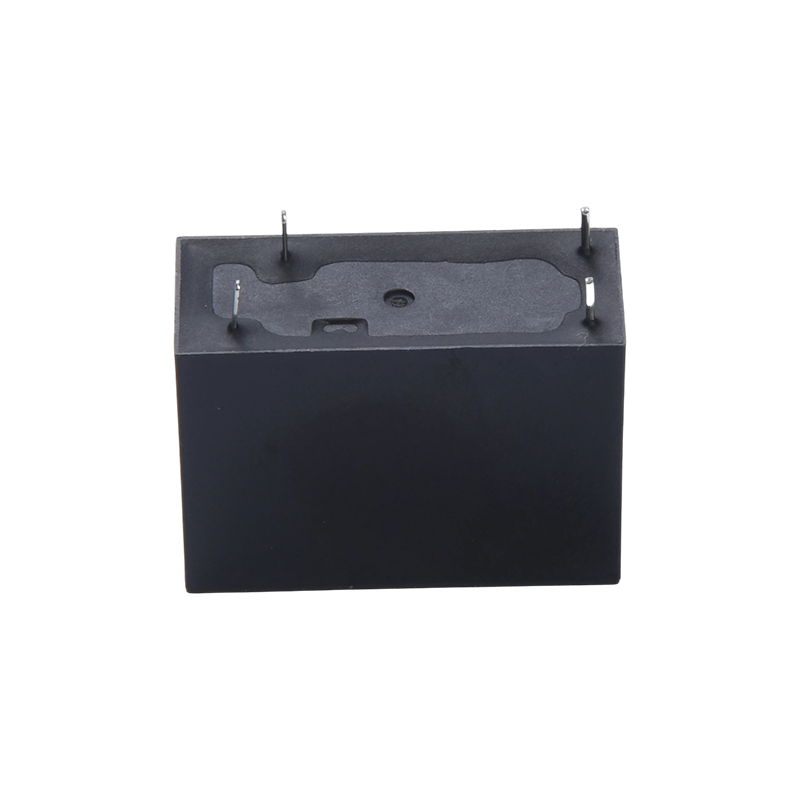

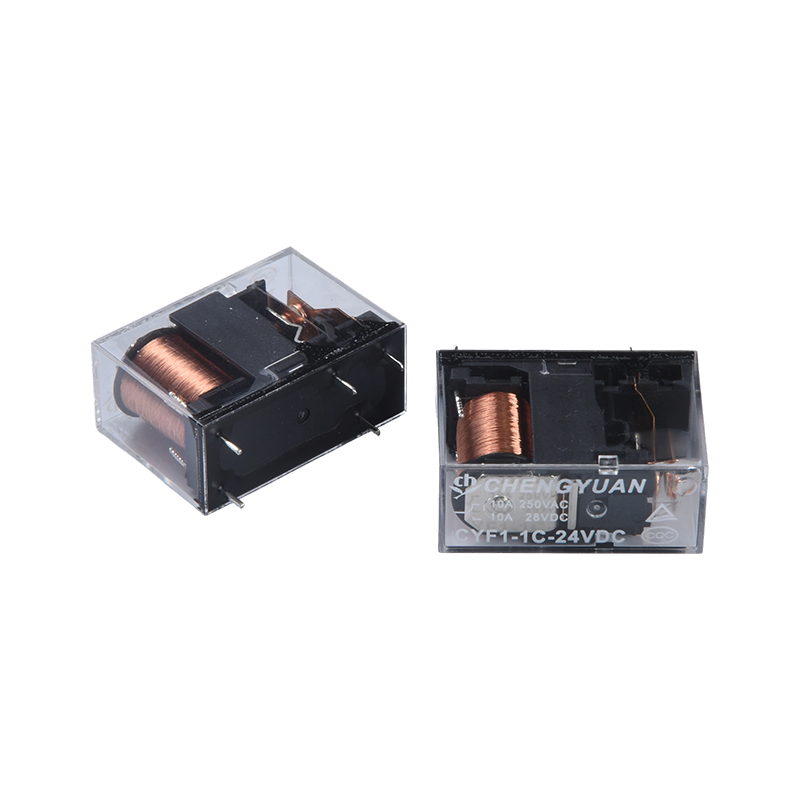

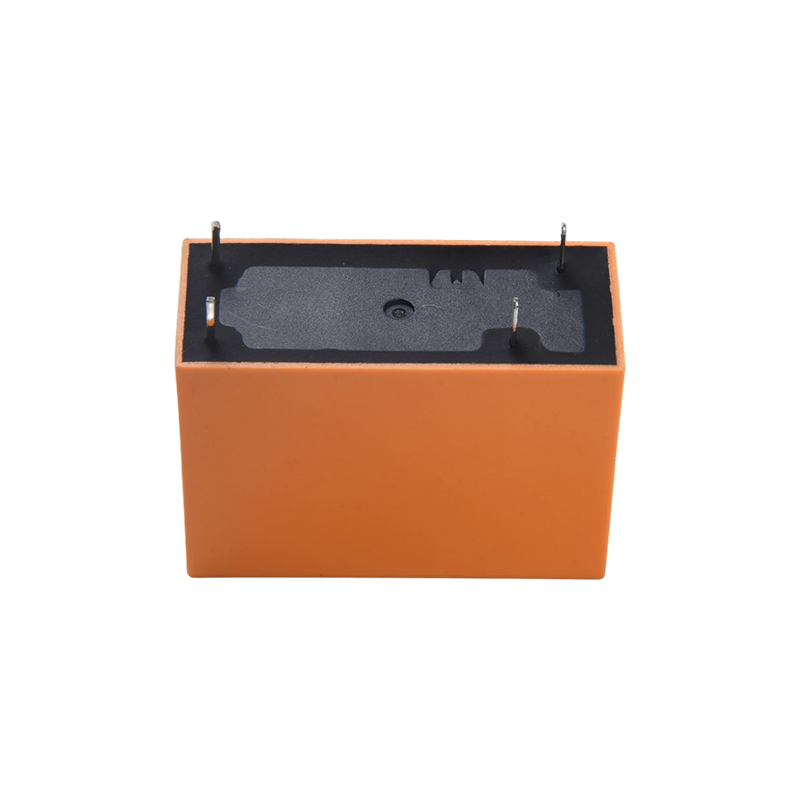

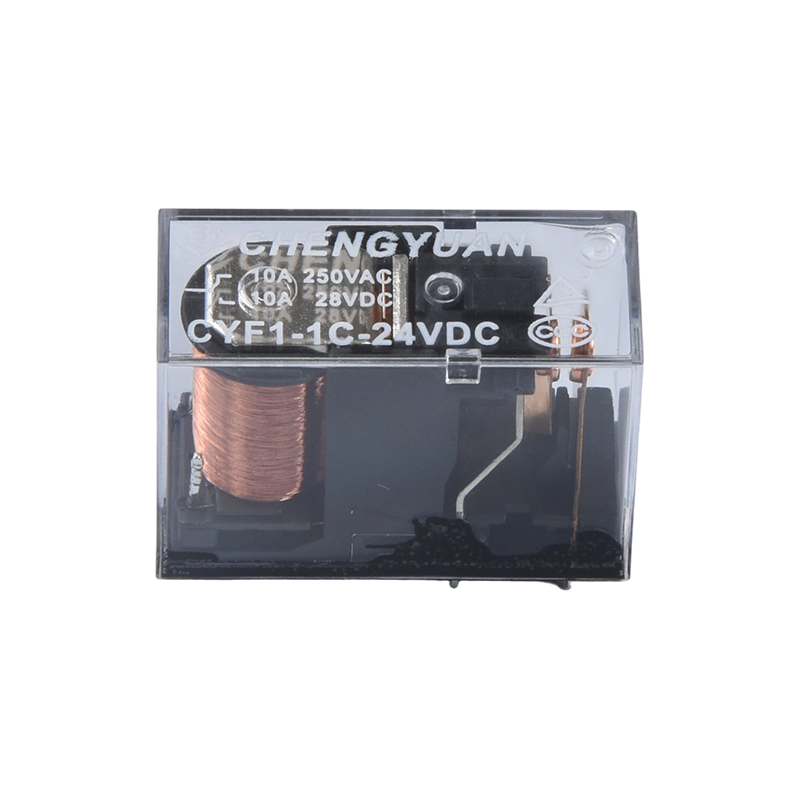

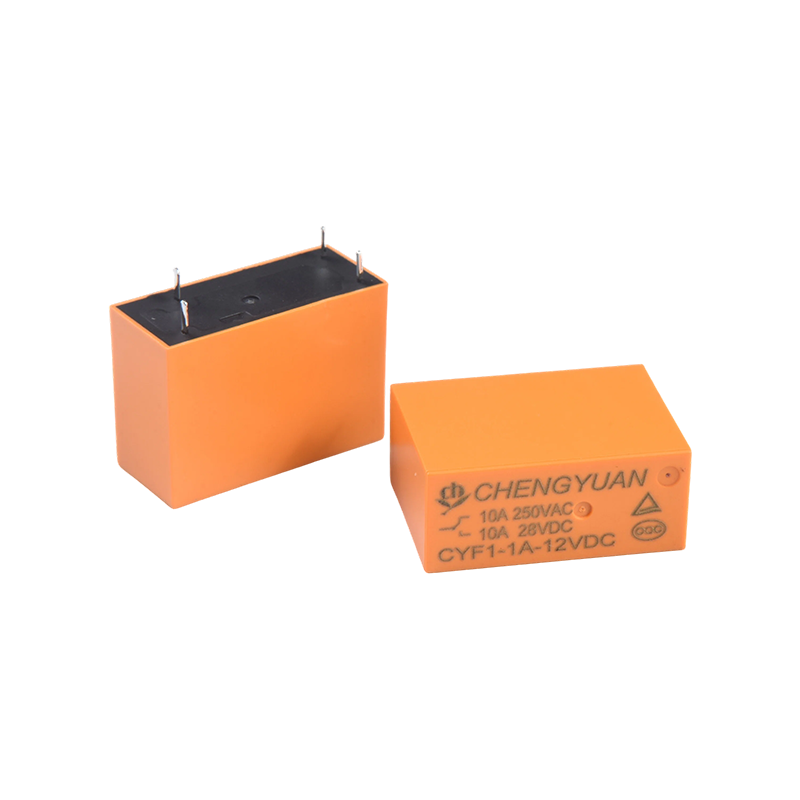

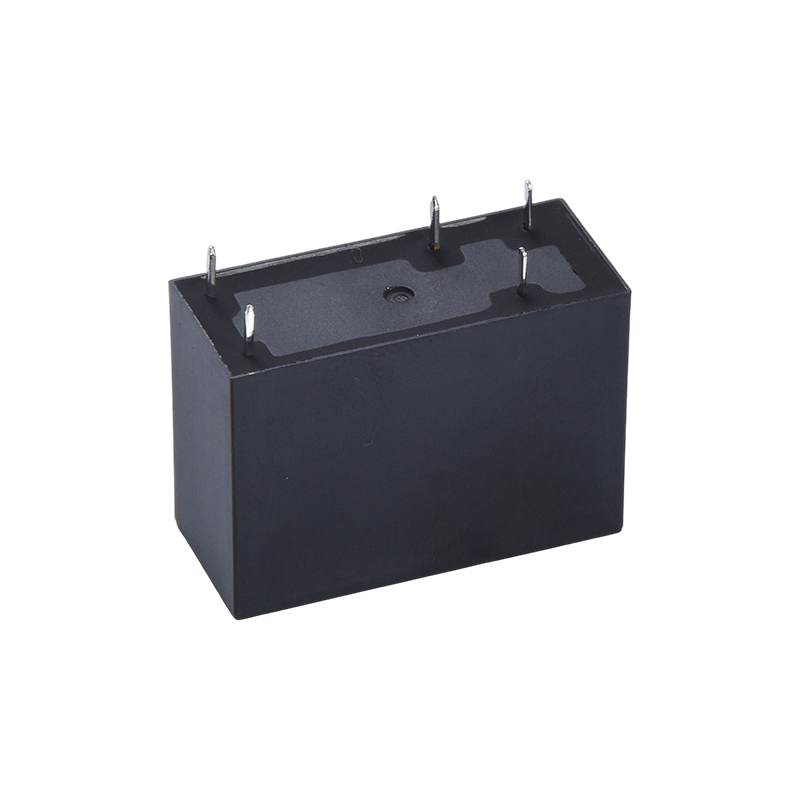

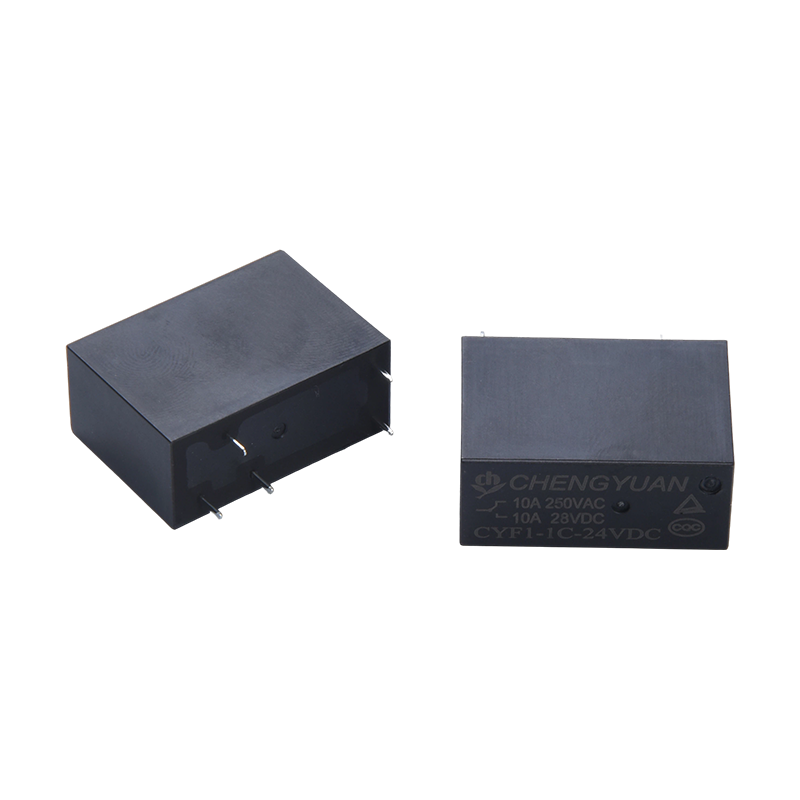

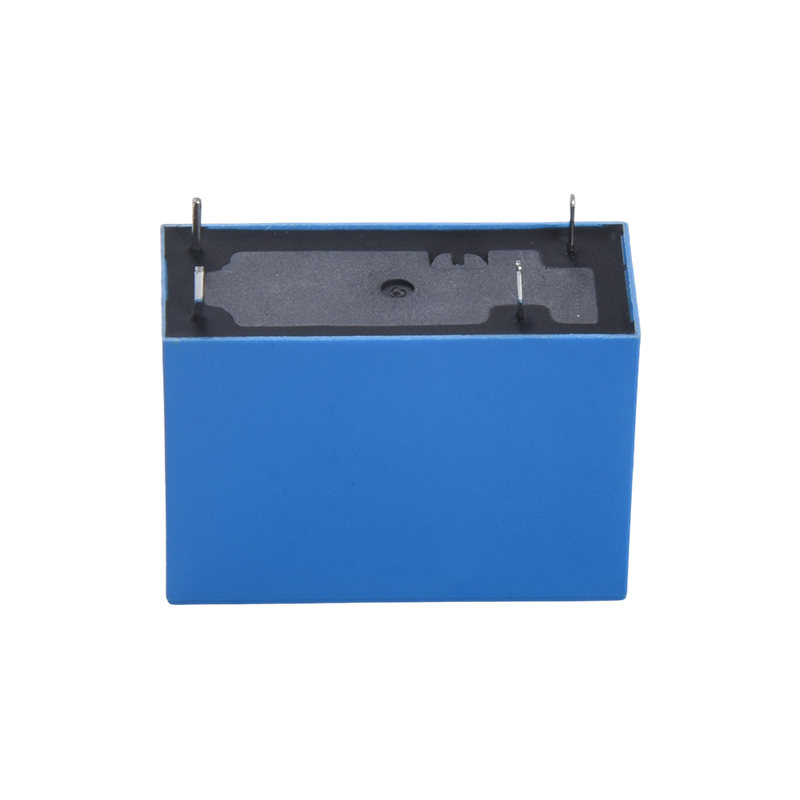

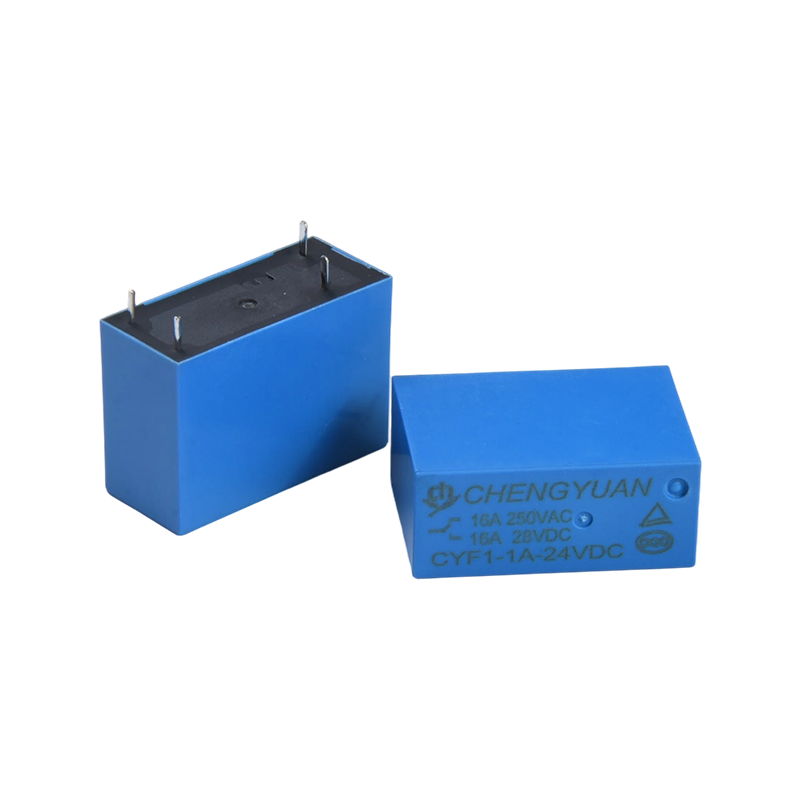

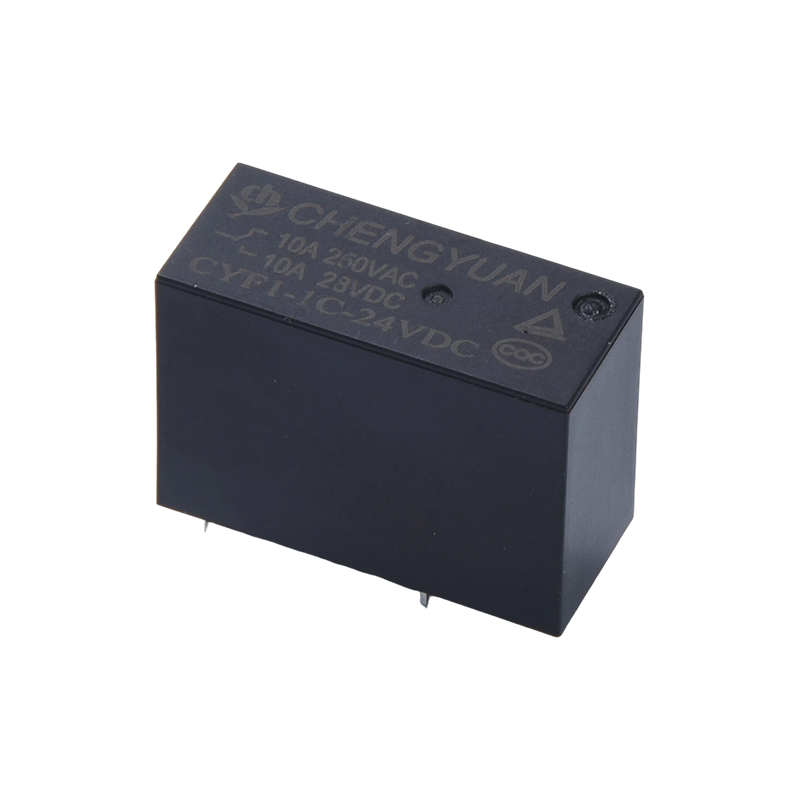

الميزات:
• أداء يتحمل الجهد العالي للغاية: يتحمل ما يصل إلى 5000 فولت، مما يوفر أداء عزل ممتازًا، ويقلل من خطر تعطل الدائرة، ويحسن سلامة تشغيل المعدات.
• جهد الملف المرن: يدعم نطاق جهد الملف الواسع من 3VDC-48VDC، مما يتوافق بشكل مباشر مع مواصفات جهد دائرة التحكم المختلفة دون الحاجة إلى مكونات إضافية لتحويل الجهد.
• تصميم هيكلي مدمج: حجم صغير، مناسب لسيناريوهات تركيب ثنائي الفينيل متعدد الكلور عالي الكثافة، مما يوفر مساحة المعدات الداخلية ويحسن مرونة تخطيط الدائرة.
• قدرة تحويل عالية الحمل: قدرة تحويل اتصال تصل إلى 17 أمبير، مع أحمال مقدرة تغطي 10 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر و16 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر، مناسبة لاحتياجات تحويل الدوائر ذات الطاقة المتوسطة والعالية.
• شهادة رسمية مزدوجة: معتمدة من قبل TUV وCQC، بما يتوافق مع معايير السلامة الدولية والمحلية، ويلبي احتياجات تطبيقات المنتج النهائي في أسواق متعددة.
• تجميع ثنائي الفينيل متعدد الكلور ملائم: يستخدم هيكلًا مكونًا من 5 سنون، مما يسهل عملية اللحام والتثبيت للوحات الدوائر المطبوعة، مما يؤدي إلى كفاءة تجميع عالية وتوافق مع عمليات الإنتاج الآلية.
• أداء تحويل مستقر: يستخدم نموذج اتصال أحادي القطب (SPST)، مما يوفر منطق تحويل واضح ومقاومة اتصال مستقرة، مما يضمن موثوقية تشغيل/إيقاف تشغيل الدائرة.
السيناريوهات القابلة للتطبيق:
• الأجهزة المنزلية: التحكم في تشغيل/إيقاف الطاقة للأجهزة الصغيرة عالية الطاقة (مثل السخانات الكهربائية، وأفران الحث)، والتحكم الآلي في أدوات المطبخ.
• التحكم الصناعي: تبديل الإشارات والتحكم في الطاقة لمعدات الأتمتة الصناعية، ووحدات التحكم PLC الصغيرة، ودوائر التحكم في المحركات. • معدات الطاقة الذكية: صناديق التوزيع الذكية، ووحدات توزيع الطاقة، ودوائر التحكم المساعدة لأكوام الشحن، والتي تم تكييفها لسيناريوهات الطلب على الجهد العالي والأحمال العالية.
• المعدات الأمنية: إمدادات الطاقة للمراقبة الأمنية وتبديل الدوائر لأنظمة التحكم في الوصول، مع الاعتماد على الأداء المستقر لضمان التشغيل المستمر للمعدات.
بيانات الاتصال
| اكتب | CYF1 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 10 أمبير 250 فولت تيار متردد/12 أمبير 277 فولت تيار متردد | 16 أمبير 250 فولت تيار متردد/17 أمبير 277 فولت تيار متردد |
| ماكس. تبديل التيار | 12 أ | 17 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل الطاقة | 3324 فولت أمبير | 4709VAC |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 14 جرام |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | (الحد الأقصى) جهد التشغيل (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 240 | 12.5 | حوالي 0.72 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | حوالي 0.54 واط |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

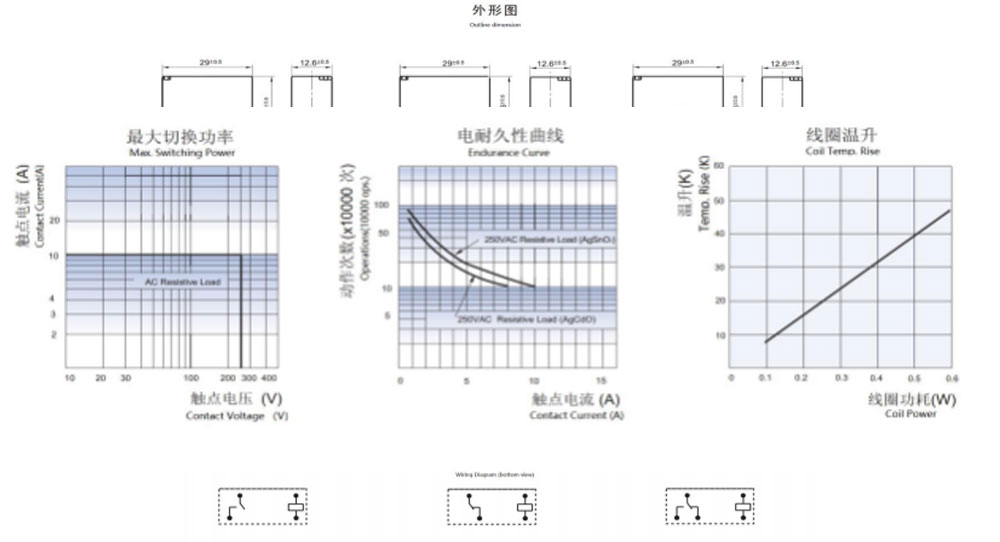

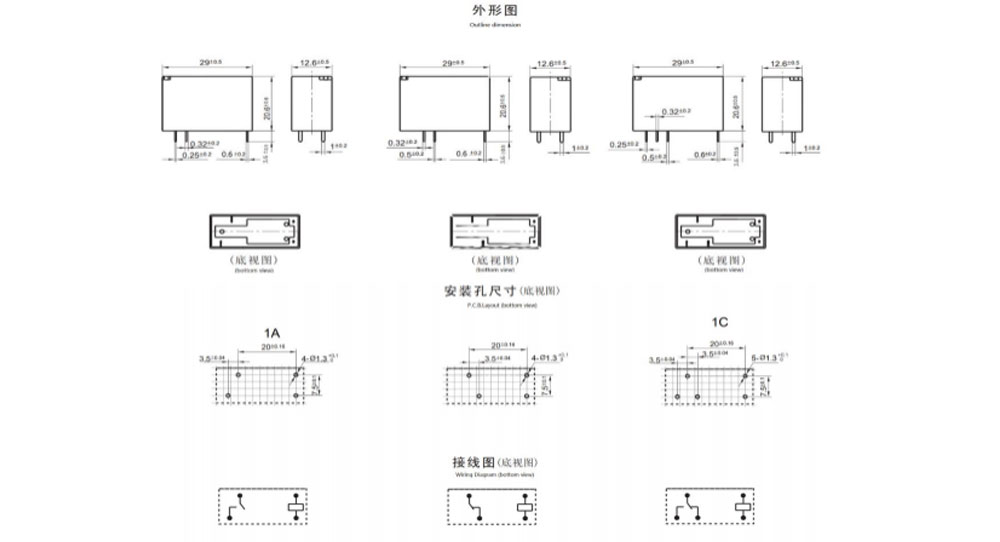

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)
المنحنيات المميزة
طلب المعلومات
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: النوع: CYF1
2: مع H: حمل عالي التلامس، 16 أمبير بدون H: حمل قياسي، 10 أمبير
3: عدد الأعمدة: 1-1القطب
4: ترتيب الاتصال: C Fom C ; ح من أ ; ب من ب
5: الجهد الاسمي: 3,5,6,9, 12, 18,24,48VDC
6: لون العلبة: T-شفاف، H-أسود، L-أزرق
7: قوة الملف: D-0.72W L-0.54W
8: الإنشاءات الواقية: مقاومة لتدفق S-Flux،
نوع SH-Sealed قابل للغسل
9: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
