I. المزايا الأساسية
1. استجابة عالية الحساسية: يسمح الملف عالي الحساسية 200mW بالاستجابة السريعة لإشارات التحكم الضعيفة، مما يحسن دقة التحكم في الإشارة.
2. القدرة على التكيف البيئي القوي: الهيكل المختوم يقاوم بشكل فعال الغبار والرطوبة والعوامل البيئية الأخرى، مما يزيد من عمر الخدمة.
3. استهلاك منخفض للطاقة: تصميم الطاقة المنخفضة 0.2 وات مناسب للأجهزة التي تعمل بالبطارية أو منخفضة الطاقة، مما يقلل من استهلاك الطاقة الإجمالي للمنتج النهائي.
4. تنوع واسع: يغطي توافق الجهد الكهربي الواسع، وتغليف PCB القياسي، والقدرة على التكيف متعدد السيناريوهات مجالات مختلفة مثل الاتصالات، والأمن، والمعدات المكتبية، والأجهزة المنزلية، مما يزيد من إمكانية إعادة استخدام المنتج.

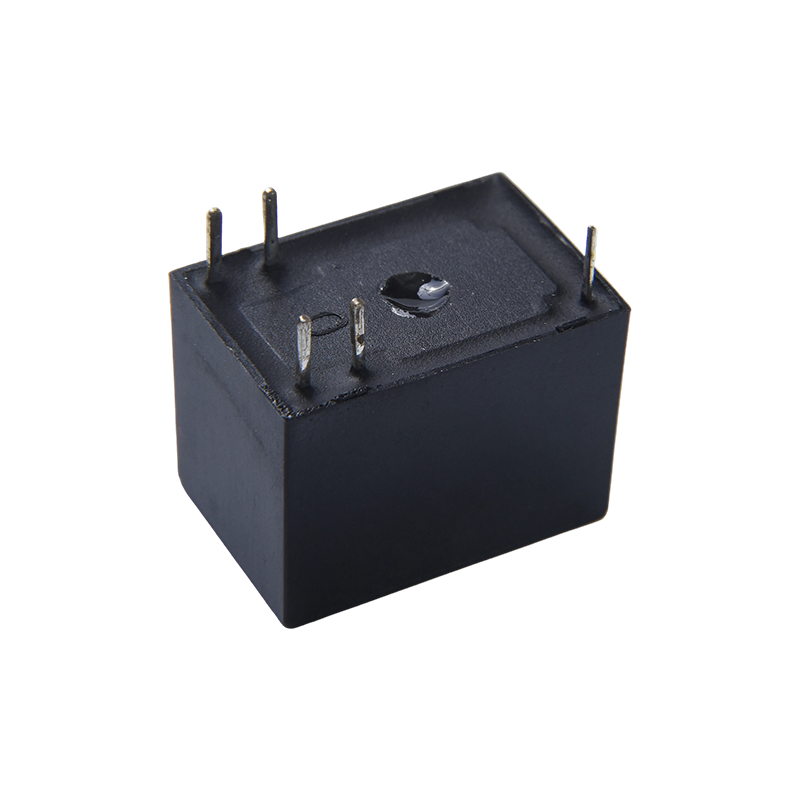

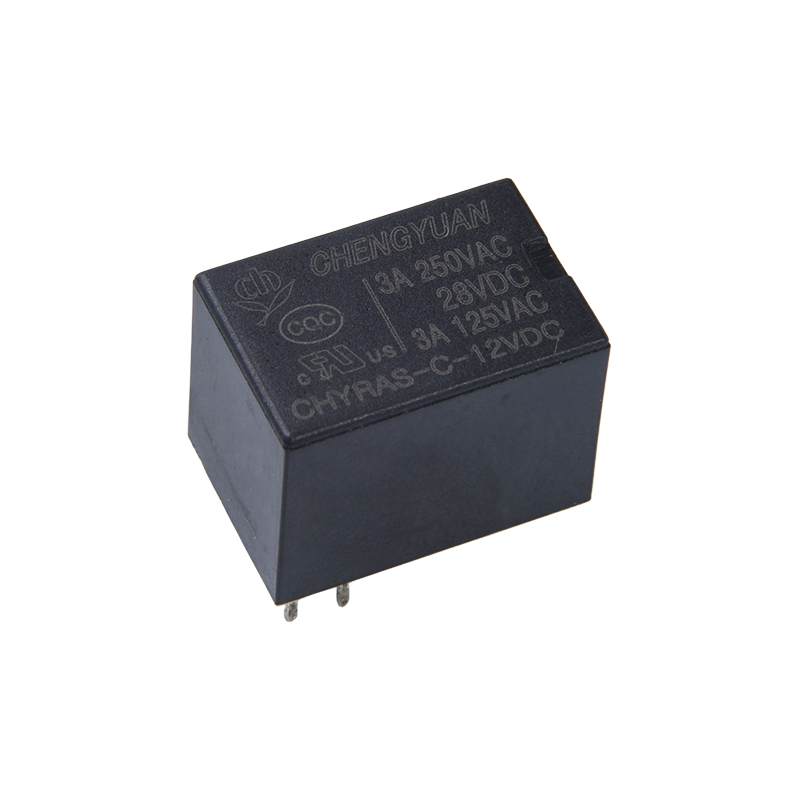

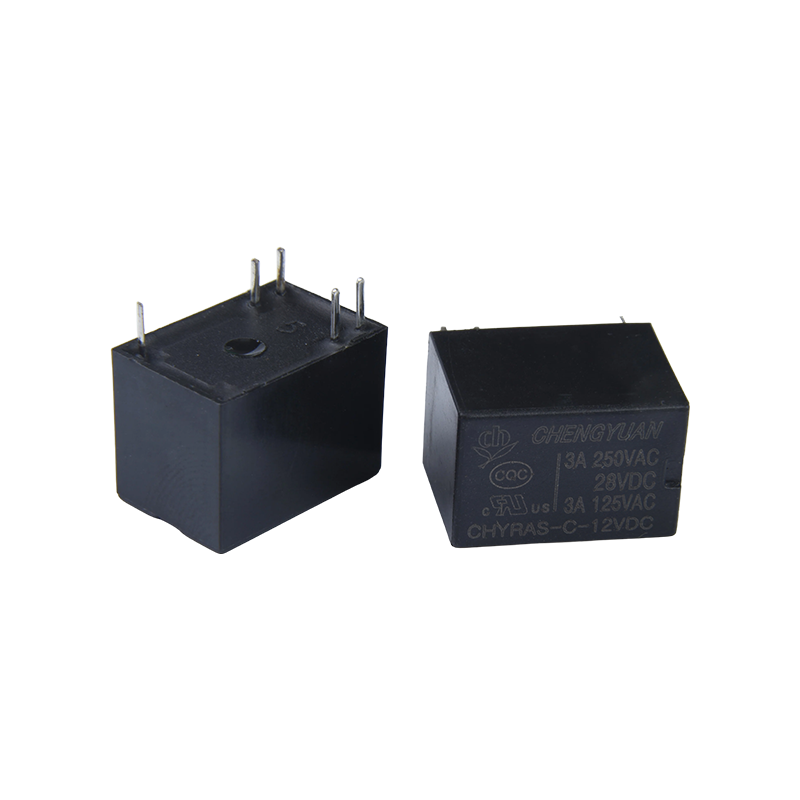

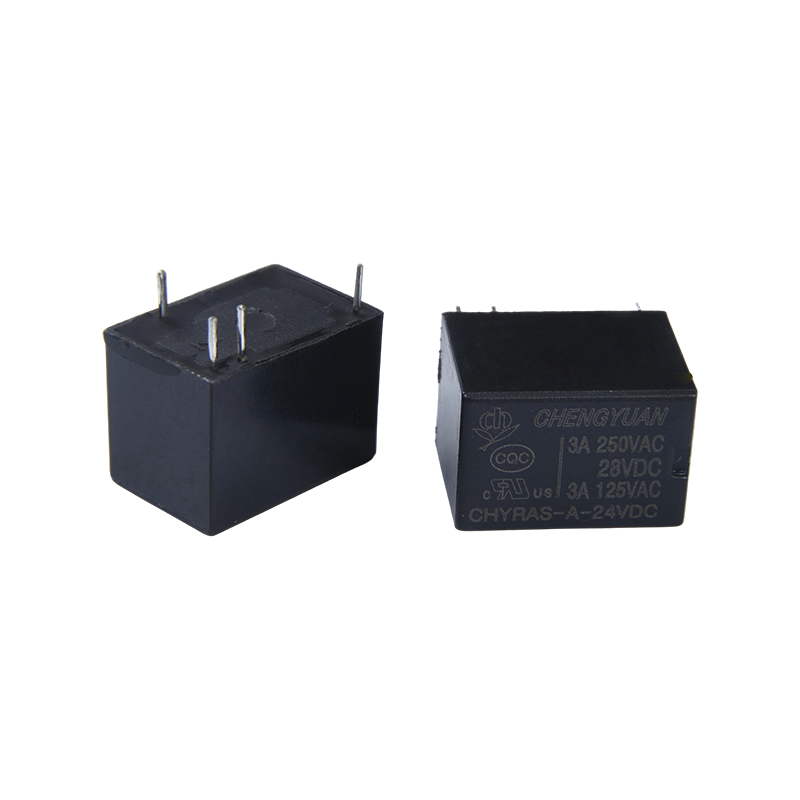

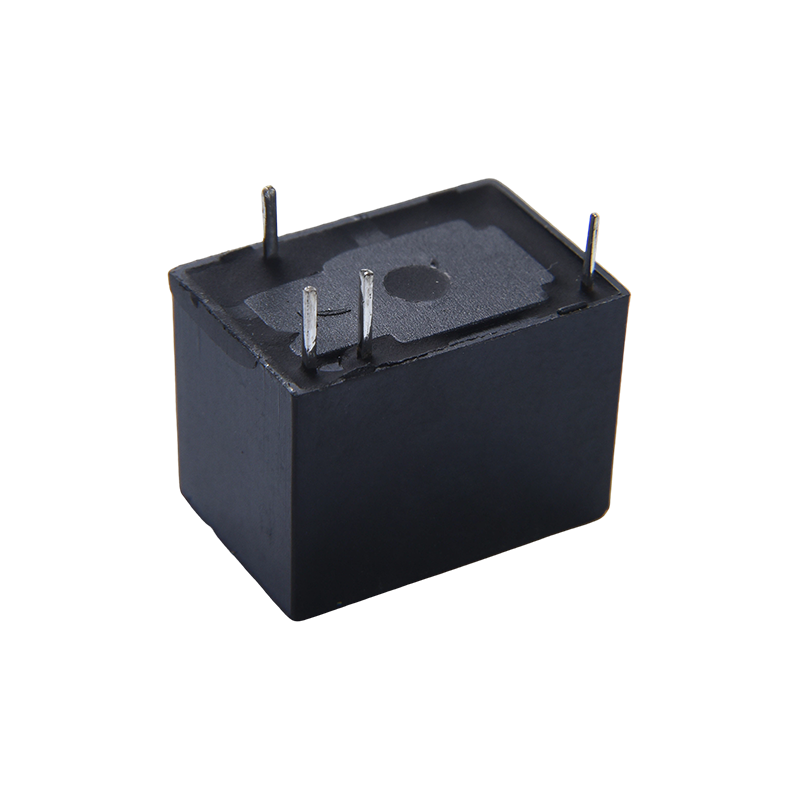

ثانيا. هيكل المنتج وميزات التثبيت
1. تصميم التغليف والدبابيس: يعتمد حزمة 5PIN PCB مع تخطيط الدبوس القياسي، مما يسهل اللحام الآلي والتجميع الشامل، ومناسب لتصميمات لوحة PCB عالية الكثافة.
2. حجم صغير جدًا: الحجم الصغير يلبي احتياجات التثبيت الداخلي المدمج، مما يوفر مساحة لوحة PCB ويساهم في تصغير المنتجات النهائية؛
3. الهيكل المختوم: التصميم المختوم يمنع بشكل فعال دخول الغبار، الرطوبة، والأجسام الغريبة، مما يحسن عمر الخدمة في البيئات المعقدة. ثالثا. الوظائف الأساسية والسيناريوهات القابلة للتطبيق
1. الوظائف الأساسية: يوفر عزل الإشارة، والتحكم في الإشارة، ووظائف حماية الدائرة، وعزل دائرة التحكم عن دائرة الحمل وحماية مكونات التحكم الأساسية؛
2. معدات الاتصالات: مناسبة لتبديل الإشارات والتحكم في الدوائر في معدات الاتصالات مثل المفاتيح، مما يضمن استقرار نقل الإشارة.
3. معدات الأمن والسلامة: يمكن استخدامها كوحدة تحكم لأنظمة التحكم في الوصول الآمن ومعدات المراقبة، مما يتيح الكشف والتحكم في حالة مفتاح القفل المغناطيسي للباب، والتحكم في نقل إشارات الإنذار الأمني.
4. المعدات المكتبية: مناسبة للتحكم في الإشارات الداخلية في المعدات المكتبية مثل الطابعات وآلات النسخ، مما يحسن دقة تشغيل المعدات.
5. الأجهزة المنزلية: تستخدم للتحكم في الإشارة المساعدة في الأجهزة المنزلية الصغيرة، مثل تبديل الدوائر الداخلية وحمايتها، ومطابقة متطلبات التصميم منخفضة الطاقة للأجهزة المنزلية؛
6. الأتمتة الصناعية: تنطبق على وصلات التحكم في الإشارات الصغيرة في معدات الأتمتة الصناعية، مما يتيح التشغيل المنسق والتحكم في الوحدات المختلفة للمعدات.
بيانات الاتصال
| اكتب | شيراس |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 3 أ/12V0AC |
| ماكس. تبديل التيار | 3A |
| ماكس. تبديل الجهد | 125 فولت تيار متردد |
| ماكس. تبديل الطاقة | 360 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 10 مللي ثانية كحد أقصى |
| وقت الافراج | 4 مللي ثانية كحد أقصى |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 3.7 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 150 | 20 | حوالي 0.45 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | حوالي 0.36 واط |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | حوالي 0.2 واط |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

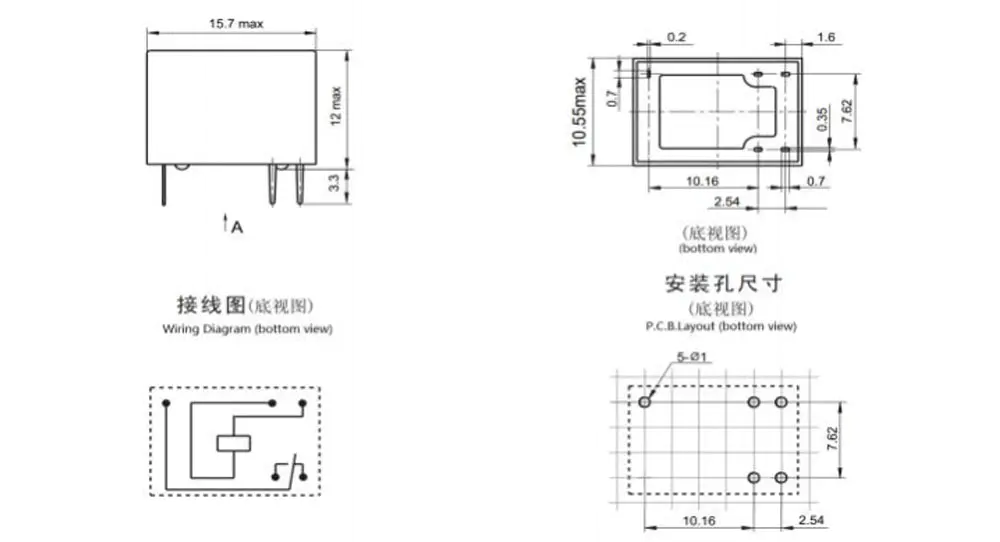

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

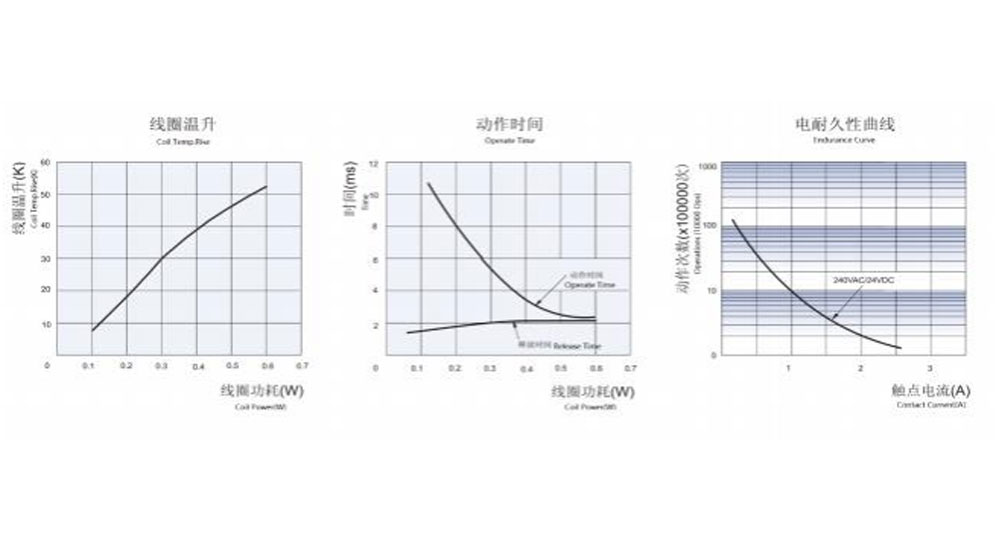

المنحنيات المميزة
طلب المعلومات
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: النوع: شيراس
2: Contact Arrangement: C Fom C ; ح من أ ; ب من ب
3: Nominal Voltage: 3,5,6,9,12,24VDC
4: Enclosure Color: H-Black; L-أزرق، Y-أصفر
5: Coil Pwor: D-0.36W L-0.2W
6: Protective Construction: S-Flux proofed,
SH- Sealed type washable
7: Special Parameter: Nil-Standard type
Letter or number-Special requirement
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
A customized special suffix is available after being evaluated by CHENGYUAN.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
