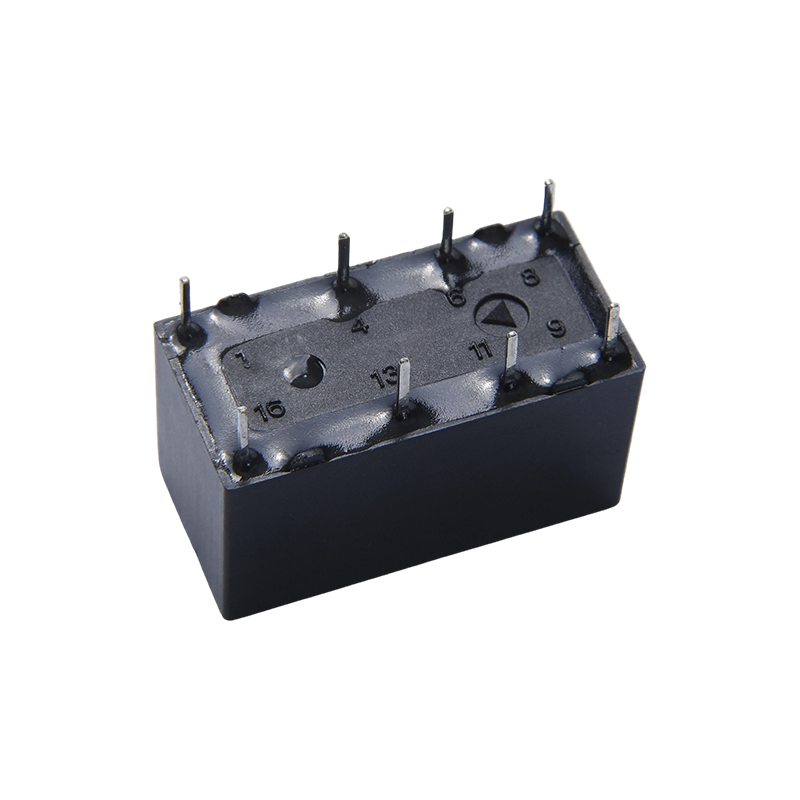

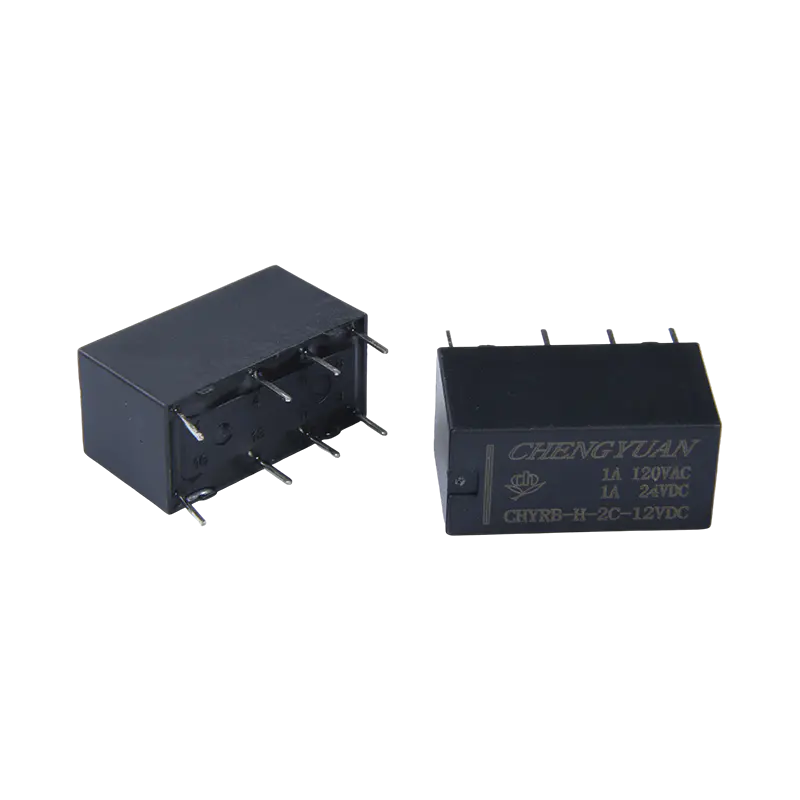

الميزات الرئيسية
مقاومة الاتصال المنخفضة: تم تحسين مواد الاتصال والهيكل للإشارات الصغيرة، مما يضمن توصيلًا مستقرًا على المدى الطويل ويقلل من توهين الإشارة.
جهد العزل العالي: يمنع جهد العزل العالي بين الملف وجهات الاتصال بفعالية تداخل الإشارة والتداخل الخارجي.
الاستجابة السريعة: يعطي تصميم النظام الكهرومغناطيسي الأولوية لسرعة التشغيل، ويلبي متطلبات التوقيت لتوجيه الإشارة السريعة والتبديل في معدات الاتصالات.
عمر كهربائي طويل: يوفر متانة اتصال ممتازة تحت الحمل المقدر، مما يضمن موثوقية المعدات على المدى الطويل.
التطبيقات الرئيسية
معدات الاتصالات: تستخدم لتبديل الإشارات أو التحكم في الطاقة في مفاتيح الشبكة والمحطات الأساسية وغيرها من المعدات للتحكم في تشغيل / إيقاف الدائرة.
المعدات المكتبية وملحقات الكمبيوتر: على سبيل المثال، الطابعات أو الماسحات الضوئية أو مصادر طاقة UPS، التي تتحكم في بدء وإيقاف الدائرة الرئيسية عبر المرحل.
أنظمة الإنذار الأمني: كعنصر تبديل في دوائر الإنذار، والاستجابة لإشارات التحكم لإطلاق الإنذارات أو تنشيط الأجهزة الأخرى.
المعدات الطبية: تستخدم خصائص العزل الكهربائي لضمان سلامة المرضى والمعدات، وتعمل بثبات في أدوات التشخيص أو معدات المراقبة.
الأتمتة الصناعية: بعض النماذج مناسبة لأنظمة PLC أو التحكم في المحركات، مما يتيح تخطيطات مدمجة من خلال تركيب لحام ثنائي الفينيل متعدد الكلور.
بيانات الاتصال
| اكتب | تشيرب |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 1 أمبير 120 فولت تيار متردد |
| ماكس. تبديل التيار | 2 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل الطاقة | 554 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 7 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| وقت الافراج | 4 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 1000VAC، 50/60 هرتز لمدة 1 دقيقة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مزدوجة 1.5 مم |
| وظيفية | 10-55 هرتز، بسعة مزدوجة 1.5 مم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10,000,000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100.000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 4.6 جم |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 50 | 60 | حوالي 0.15 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | حوالي 0.20 واط |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | حوالي 0.36 واط |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

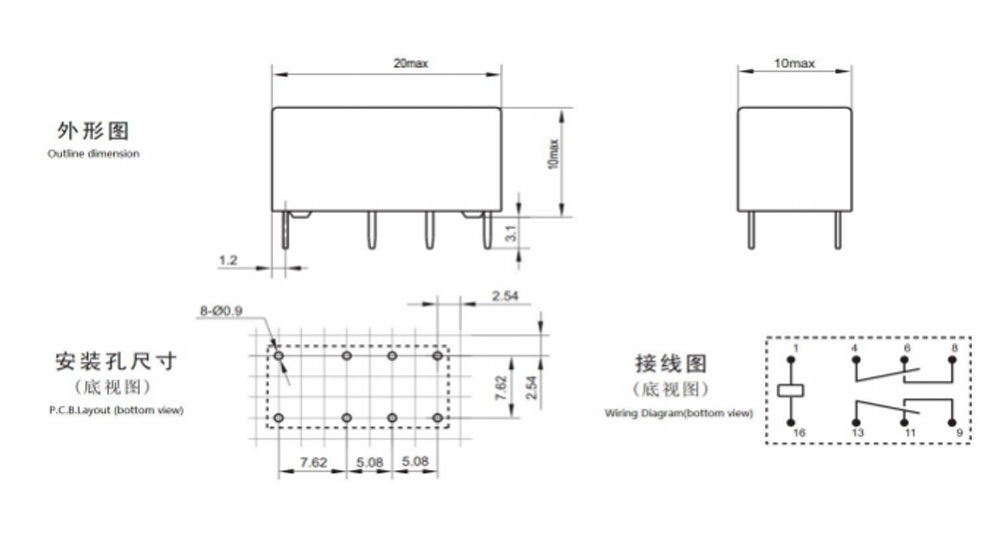

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

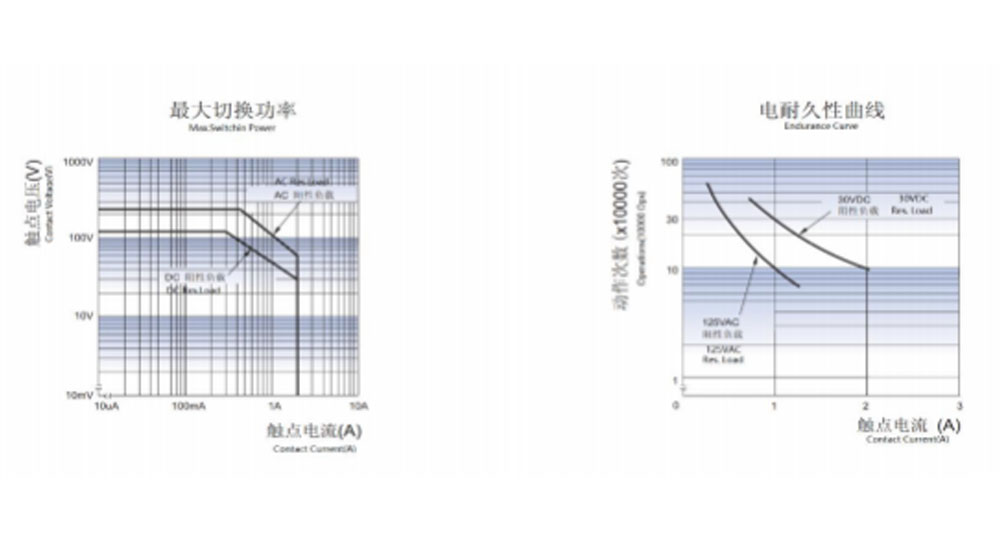

Cuves المميزة
طلب المعلومات
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 5 6 7 8
1: النوع: شيرب
2: عدد الأعمدة: 2-2القطب
3: ترتيب الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 3,5,6,9, 12, 18,24,48VDC
5: لون العلبة، Y-Yellow؛ ح-أسود؛ إل-أزرق
6: قوة الملف: D-0.36W H-0.2W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم وقابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
تتوفر لاحقة خاصة مخصصة بعد تقييمها بواسطة CHENGYUAN.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
