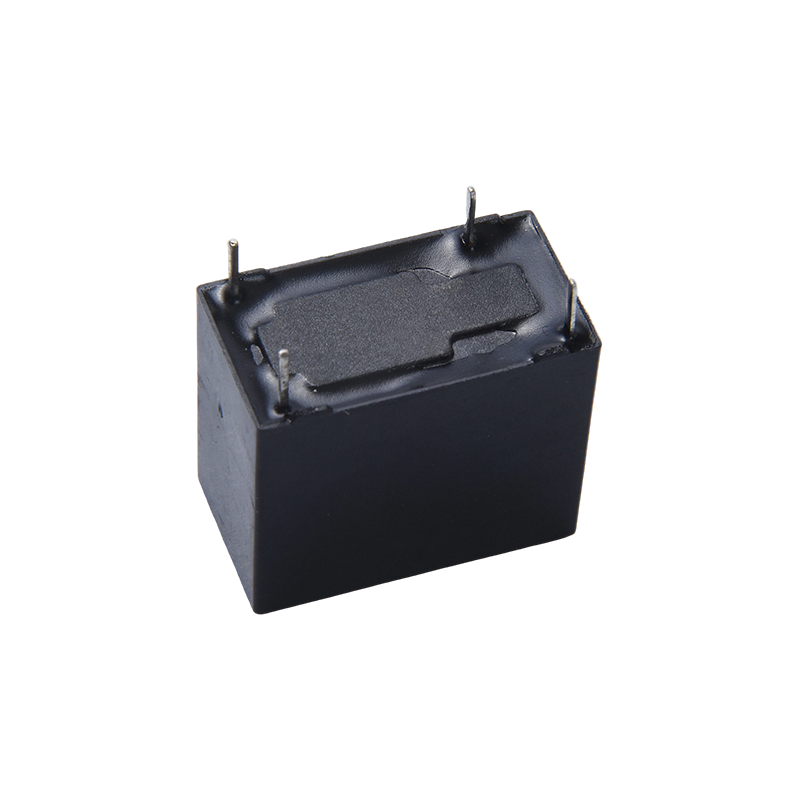

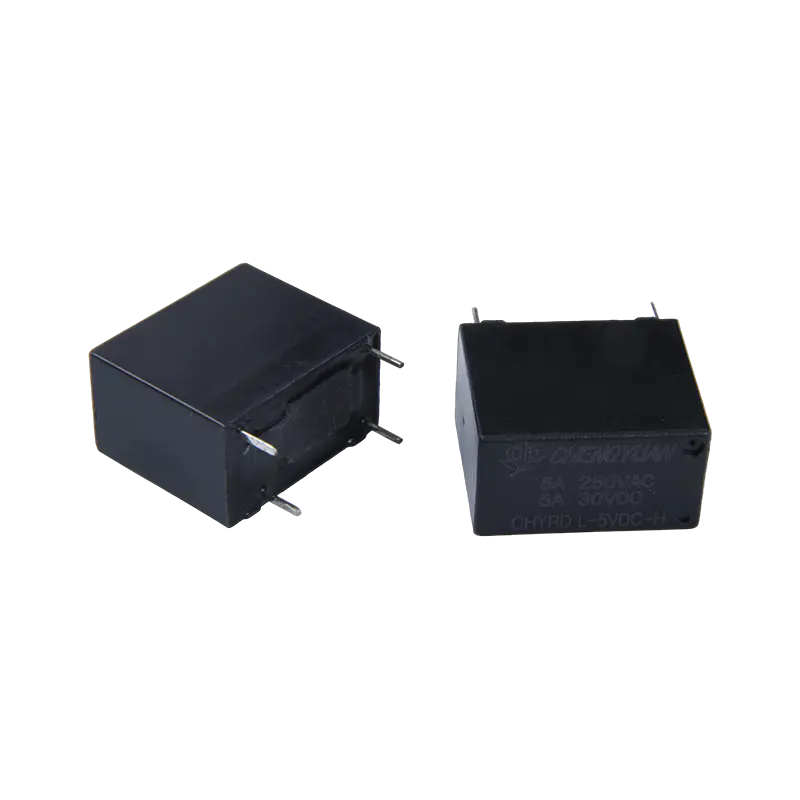

مزايا المنتج:
مواصفات التحميل المتعددة: توفر خيارات مختلفة لتيار الاتصال (5A/10A/16A/20A)، مما يسمح بالاختيار المرن لسعة التحميل الأكثر ملاءمة بناءً على سيناريوهات تطبيق محددة.
توافق التركيب عالي الكثافة: تصميم هيكلي مدمج تم تحسينه خصيصًا لبيئات التركيب عالية الكثافة، مما يساعد على تحسين استخدام مساحة لوحة الدائرة.
تعدد الاستخدامات القوي: باعتباره مرحلًا للأغراض العامة، فإنه ينطبق على نطاق واسع على مختلف دوائر التحكم الصناعية والأجهزة المنزلية.
تبديل الاتصال المستقر: يقوم بتشغيل وإيقاف الدوائر بشكل موثوق، مما يضمن استقرار تشغيل المعدات.
وتشمل تطبيقاته الرئيسية الضبط التلقائي، وحماية السلامة، وتبديل الدوائر.
في مجال الأجهزة المنزلية، يتم استخدام مرحل 32F على نطاق واسع في مكيفات الهواء وأجهزة طبخ الأرز والثلاجات والمعقمات لتحقيق التحكم في الطاقة والحماية من التحميل الزائد.
كما أنه يستخدم بشكل شائع في المعدات المكتبية والمعدات السمعية والبصرية لتبديل الإشارات والتحكم في تنظيم الجهد.
يعد التحكم الصناعي وأنظمة الأمان وإلكترونيات السيارات (مثل تكييف هواء السيارات وإدارة الطاقة) مجالًا مهمًا آخر للتطبيق، حيث يلبي متطلبات مقاومة الجهد الزائد والموثوقية على المدى الطويل.
بيانات الاتصال
| اكتب | شيرد |
| مواد الاتصال | سبائك الفضة: AgSnO2In2O3،AgSnO2،AgNi |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 5 أمبير/10 أمبير 250 فولت تيار متردد، 10 أمبير 125 فولت تيار متردد/30 فولت تيار مستمر، 16 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 20 أ |
| ماكس. تبديل الجهد | 250 فولت تيار متردد/30 فولت تيار مستمر |
| ماكس. تبديل الطاقة | 2500 فولت أمبير/300 واط |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 10 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 4000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة. |
| مدمرة | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 4.6 جم |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 150 | 20 | حوالي 0.45 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | حوالي 0.2 واط |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

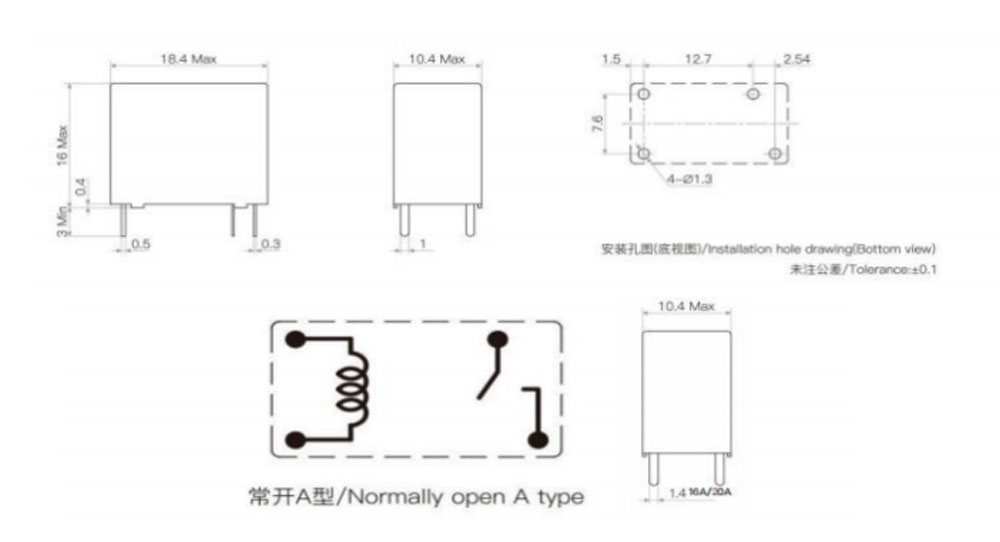

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

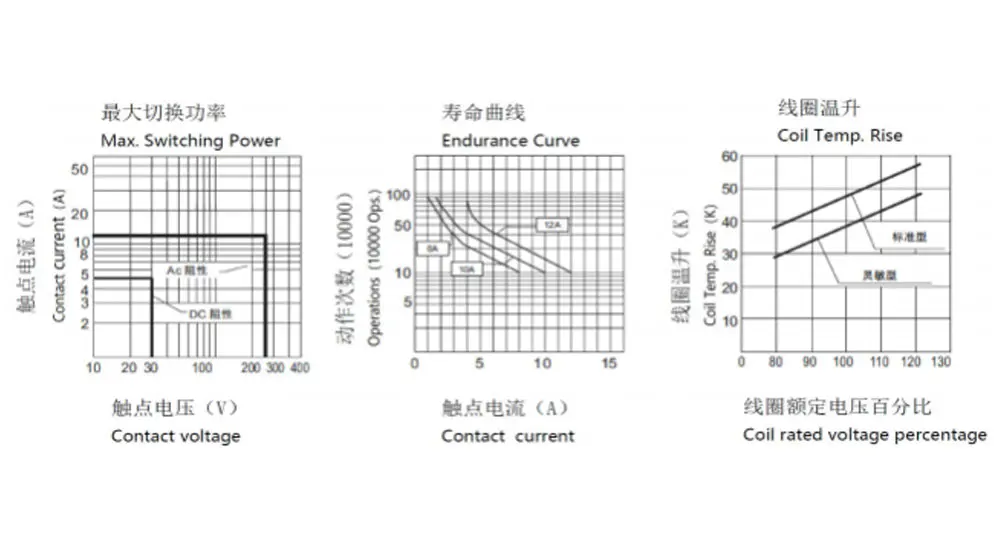

المنحنيات المميزة
طلب المعلومات
CHYRD - 1 - أ - 12VDC - ب - د - T - XX
1 2 3 4 5 6 7 8
1: النوع: شيرد
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: أ-من أ
4: الجهد الاسمي: 3,5,6,9, 12, 18,24VDC
5: لون العلبة: أسود-B
6: الملف الطاقة: D-0.45W L-0.2W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم وقابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
