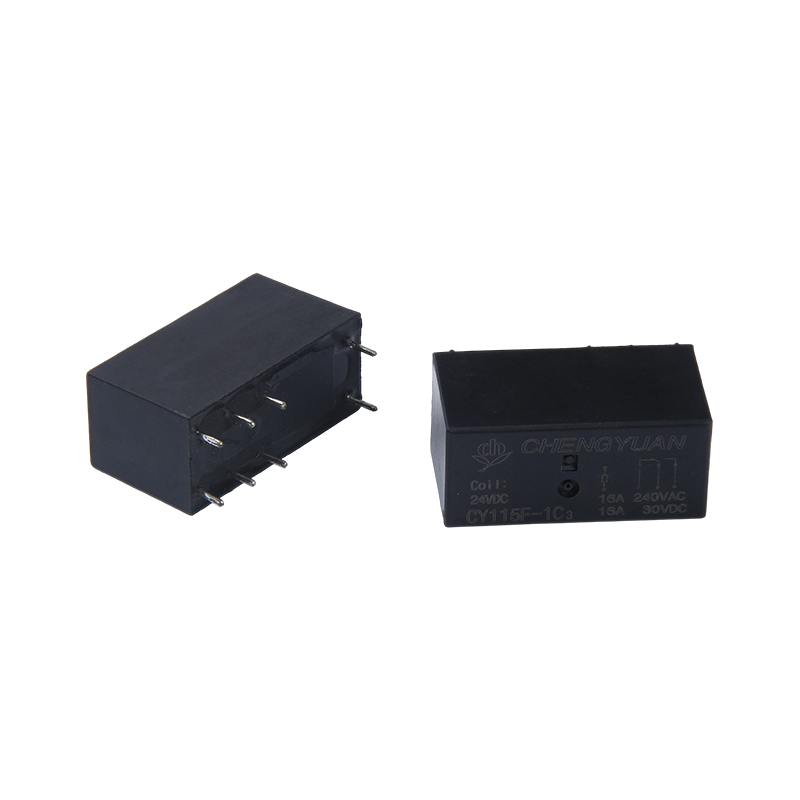

أولا: المزايا
1. القدرة على التكيف مع الأحمال العالية: تتيح قدرة تبديل الاتصال ذات التيار العالي 16A القيادة المباشرة للأحمال المتوسطة إلى العالية الطاقة دون الحاجة إلى دوائر تضخيم إضافية.
2. القدرة على التكيف البيئي القوي: مقاومة الجهد العالي تتعامل مع تقلبات الجهد في بيئات شبكة الطاقة المعقدة، مما يقلل من خطر الانهيار.
3. تعدد الاستخدامات: يضمن نطاق جهد الملف الواسع والتعبئة القياسية لثنائي الفينيل متعدد الكلور التوافق مع تصميمات معدات الصناعة المختلفة، مما يزيد من إمكانية إعادة استخدام المنتج.

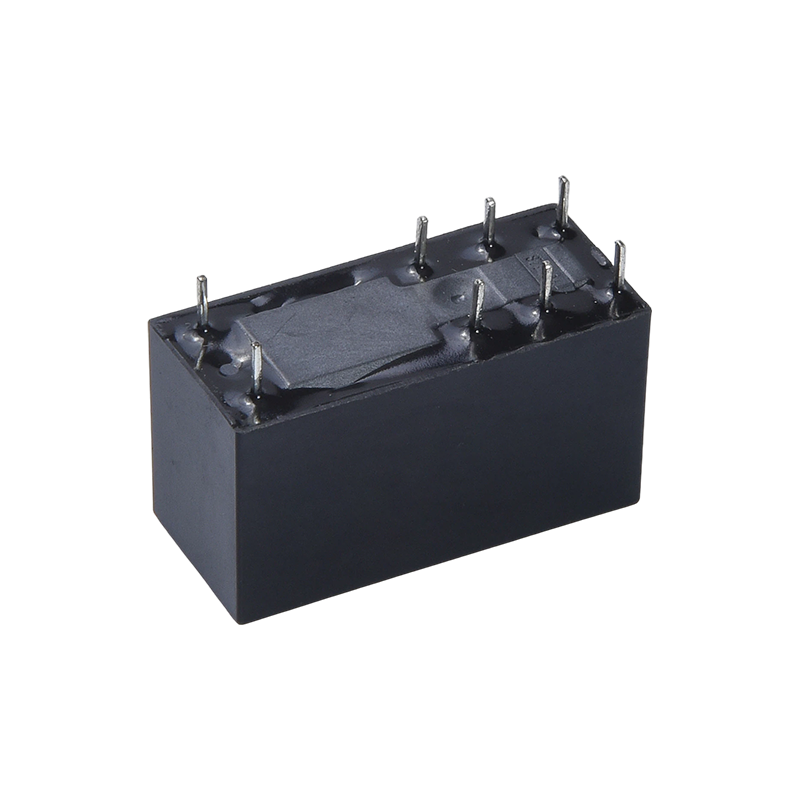

ثانيا. هيكل المنتج وميزات التثبيت
1. مواصفات التغليف: تستخدم حزمة PCB ذات 8 دبابيس مع تخطيط دبوس معقول، مما يسهل اللحام الآلي والتجميع الشامل؛
2. تصميم مدمج: الحجم الصغير يلبي احتياجات تركيب المعدات الداخلية الكثيفة، مما يوفر مساحة لوحة PCB ويساهم في تصغير المنتج.
3. نوع الهيكل: يوفر هيكل SPDT (رمي مزدوج أحادي القطب) منطق تبديل واضحًا، ويتكيف مع احتياجات تبديل الدوائر المختلفة.
ثالثا. سيناريوهات التطبيق القابلة للتطبيق
1. التحكم الصناعي: مناسب للتحكم في المحركات، وقيادة الموصل، وتبديل الدوائر في معدات الأتمتة الصناعية.
2. الأجهزة المنزلية: مناسبة للتحكم في الطاقة وتبديل الحمل في الأجهزة المنزلية عالية الطاقة مثل مكيفات الهواء والغسالات والثلاجات؛
3. معدات الأمن والطاقة: قابلة للتطبيق للتحكم في التبديل في أنظمة مراقبة الأمان، وإمدادات الطاقة UPS، وتحويل دائرة العاكس.
4. إلكترونيات السيارات: يمكن استخدامها للتحكم في حمل الأجهزة الكهربائية المساعدة في السيارات (يتطلب مطابقة مواصفات الجهد المقابل).
بيانات الاتصال
| اكتب | CY115F |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 16 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 16 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل الطاقة | 4432 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة. |
| مدمرة | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 13.5 جرام |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating فور | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 80.00 | 62.5 | حوالي 0.4 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

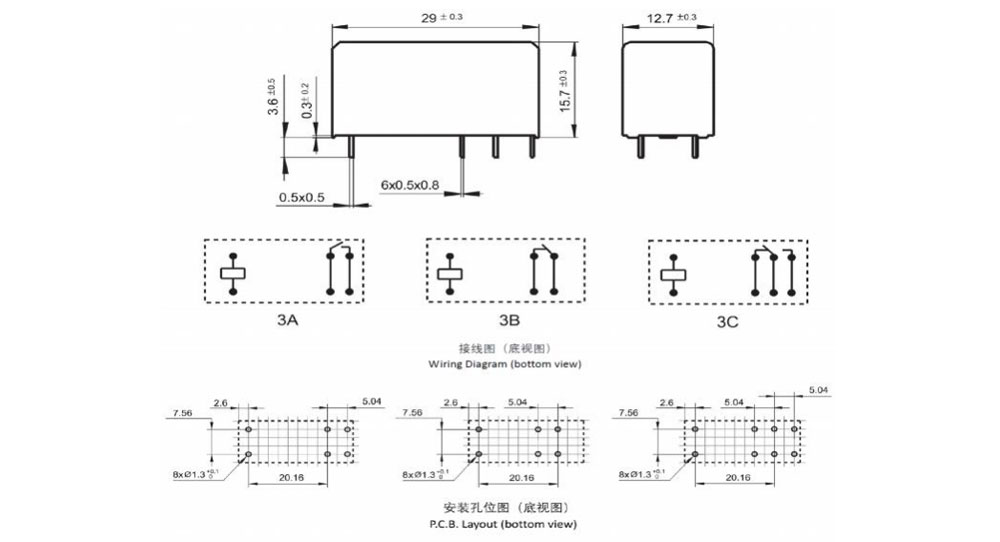

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

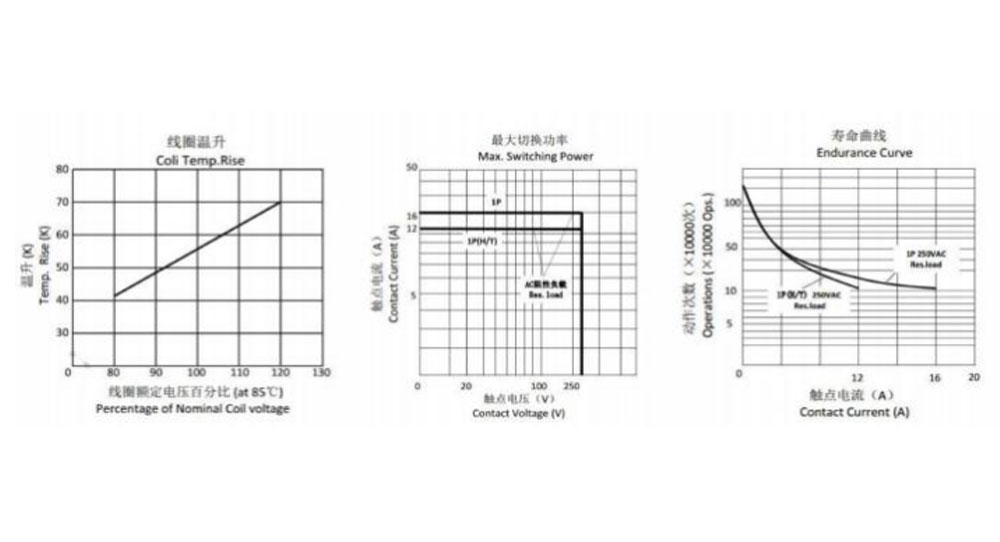

المنحنيات المميزة
طلب المعلومات
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CY115F
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: النموذج أ ؛ B-النموذج B ؛ C-النموذج C
4: الجهد الاسمي: 5,6,9,12,18,24,48VDC
5: لون العلبة: أسود-B
6: قوة الملف: D-0.4W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم وقابل للغسل
8: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة مع الملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
