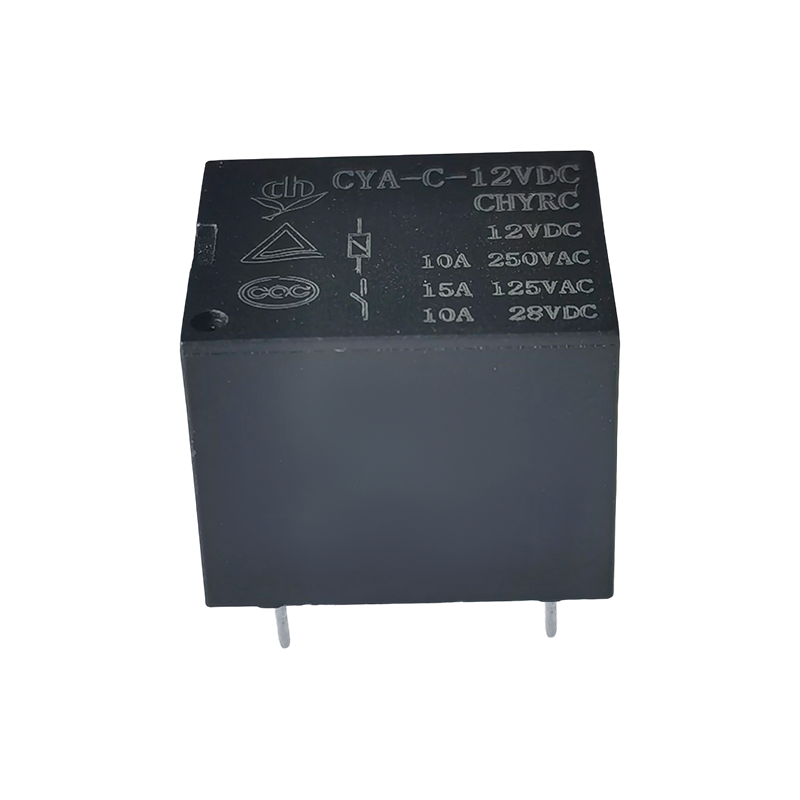

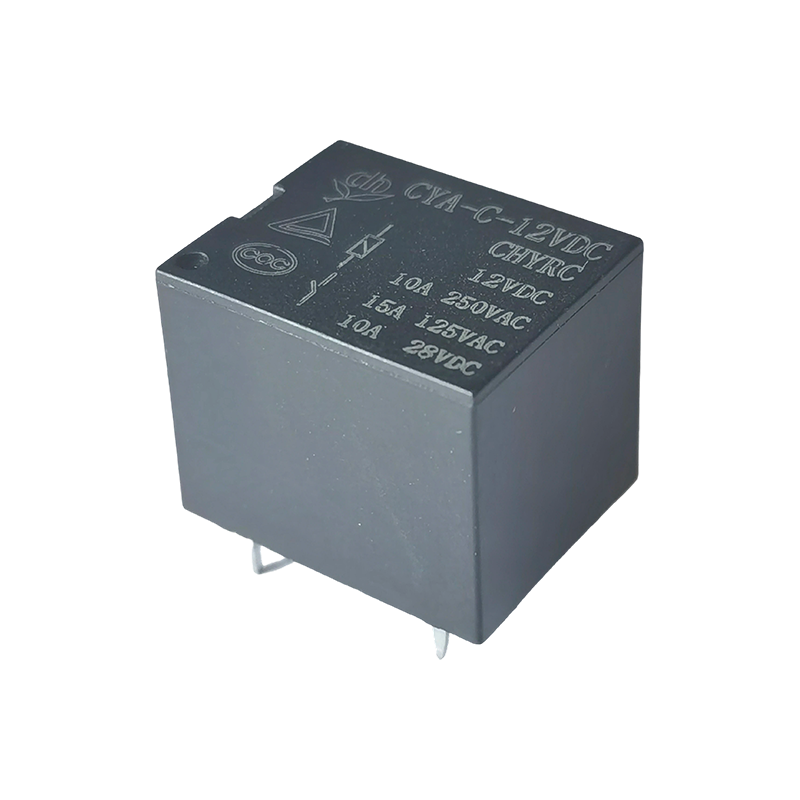

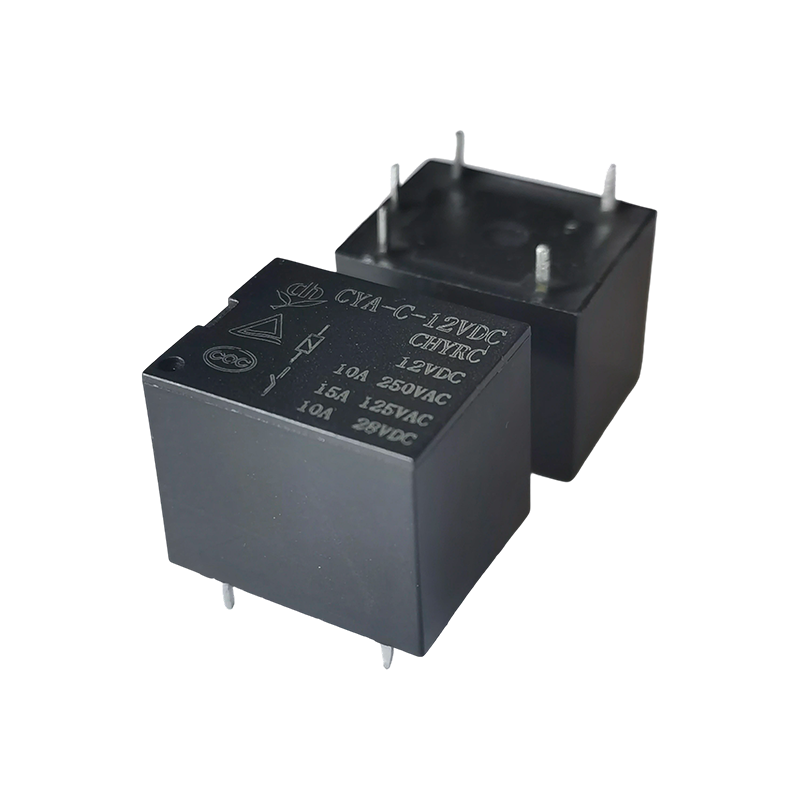

الميزات:
• توافق واسع للأحمال: متوافق مع أحمال 15 أمبير 125 فولت تيار متردد، و12 أمبير 250 فولت تيار متردد، وأحمال 10 أمبير 28 فولت تيار مستمر، مما يغطي معظم احتياجات تبديل دوائر الطاقة المنخفضة إلى المتوسطة.
• جهد الملف المرن: يدعم جهد الملف 3VDC-48VDC، مما يتوافق بشكل مباشر مع مواصفات جهد دائرة التحكم المختلفة دون الحاجة إلى وحدات تحويل جهد إضافية.
• تصميم منخفض استهلاك الطاقة: يبلغ استهلاك طاقة الملف 0.36 وات فقط، مما يقلل من استهلاك الطاقة الإجمالي للمعدات ويجعلها مناسبة للأجهزة التي تعمل بالبطاريات.
• شهادة رسمية مزدوجة: تم اجتياز شهادة TUV وCQC، بما يتوافق مع معايير السلامة الدولية والمحلية، ومناسب للمنتجات الطرفية المباعة في أسواق متعددة.
• تركيب PCB ملائم: يستخدم هيكلًا مكونًا من 5 سنون لسهولة لحام وتجميع لوحة الدوائر المطبوعة. يوفر الشكل المدمج الذي يشبه مكعب السكر مساحة التثبيت وهو مناسب لتصميمات تخطيط الدوائر عالية الكثافة.
• منطق تبديل واضح: يستخدم نموذج اتصال أحادي القطب (SPST)، مما يوفر منطق تبديل بسيطًا وواضحًا، وتبسيط تصميم الدوائر، وتقليل احتمالية حدوث أخطاء في الأسلاك.
سيناريوهات التطبيق:
• الأجهزة المنزلية: التحكم في تشغيل/إيقاف الأفران الكهربائية الصغيرة، وموزعات المياه، ومفاتيح التحكم عن بعد، وغيرها.
• التحكم الصناعي: وحدات توسيع PLC صغيرة، ودوائر تبديل إشارات الاستشعار، مما يتيح عزل الإشارة والتحكم في تشغيل/إيقاف الدائرة.
• المنزل الذكي: المقابس الذكية، ووحدات التحكم في الإضاءة، وما إلى ذلك، التي تتوافق مع إشارات التحكم ذات الجهد المنخفض لإدارة الطاقة بشكل آمن.
| اكتب | CYA |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 10A250 فولت تيار متردد |
| ماكس. تبديل التيار | 15 أ |
| ماكس. تبديل الجهد | 250VAC |
| ماكس. تبديل الطاقة | 2500 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 8 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10,000,000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100.000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 8.5 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 120 | 25 | حوالي 0.36 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

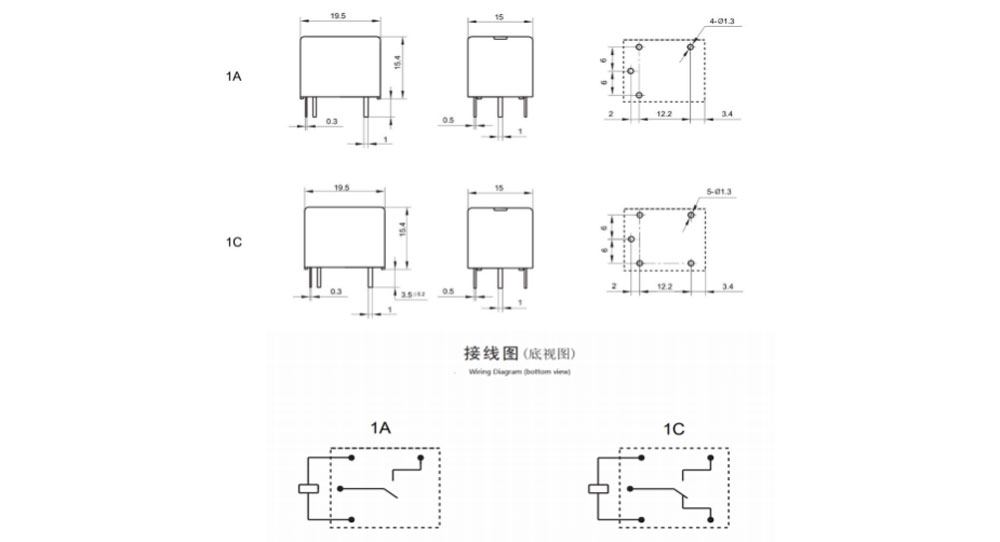

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

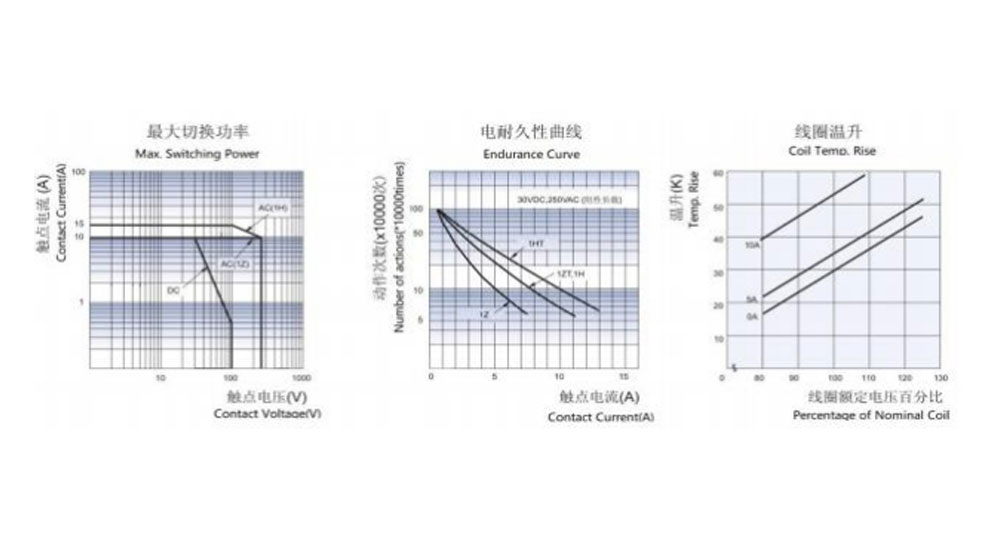

المنحنيات المميزة
طلب المعلومات
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CYA
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: C من C؛ ح من أ؛ ب من ب
4: الجهد الاسمي: 3، 5، 6، 9، 12، 18، 24، 48VDC
5: لون العلبة: W-White، H-Black، L-Blue
6: قوة الملف: D-0.45W L-0.36W
7: البناء الوقائي: مقاوم للتدفق S، نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
(1) لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
(2) لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
(3) تتوفر لاحقة خاصة مخصصة بعد تقييمها بواسطة CHENGYUAN.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق. لم نتمكن من تقييم جميع الأداء والمعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. للمرحلات المختومة، بعد التركيب والتنظيف. يرجى فتح غطاء التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بـ chengyuan للحصول على الخدمات التقنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
