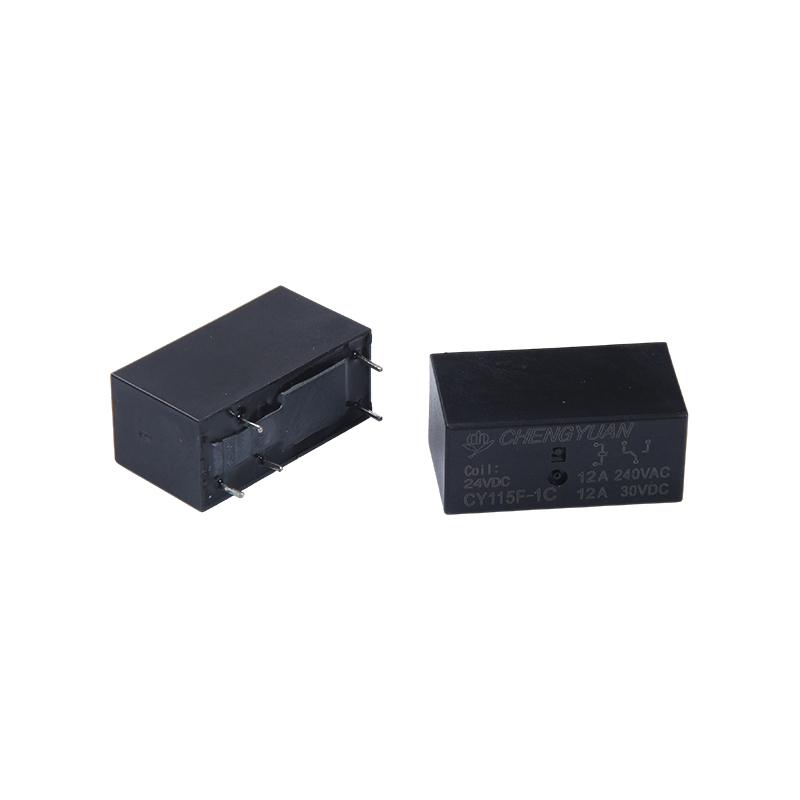

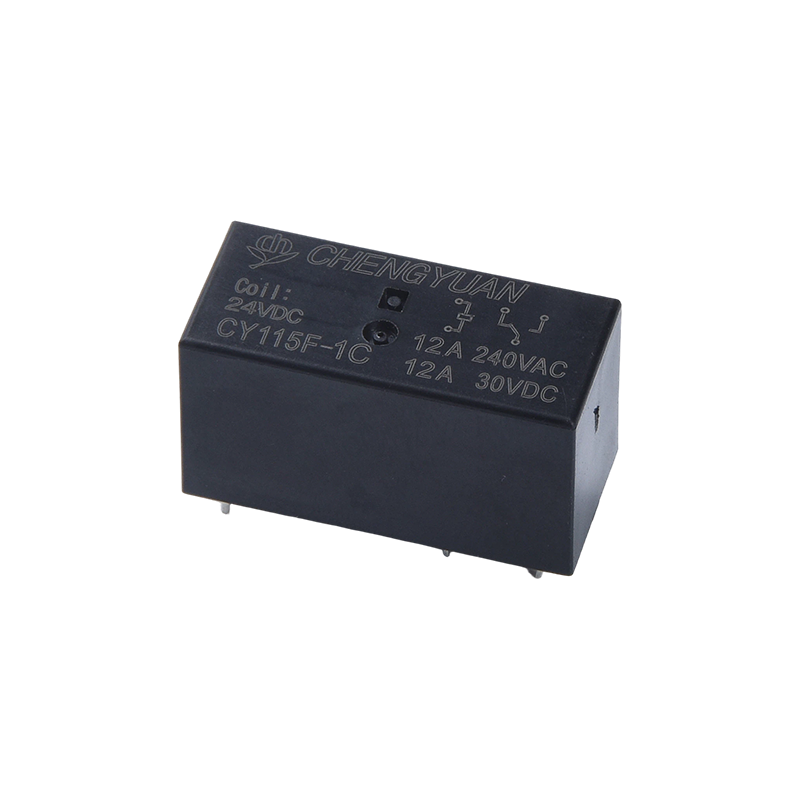

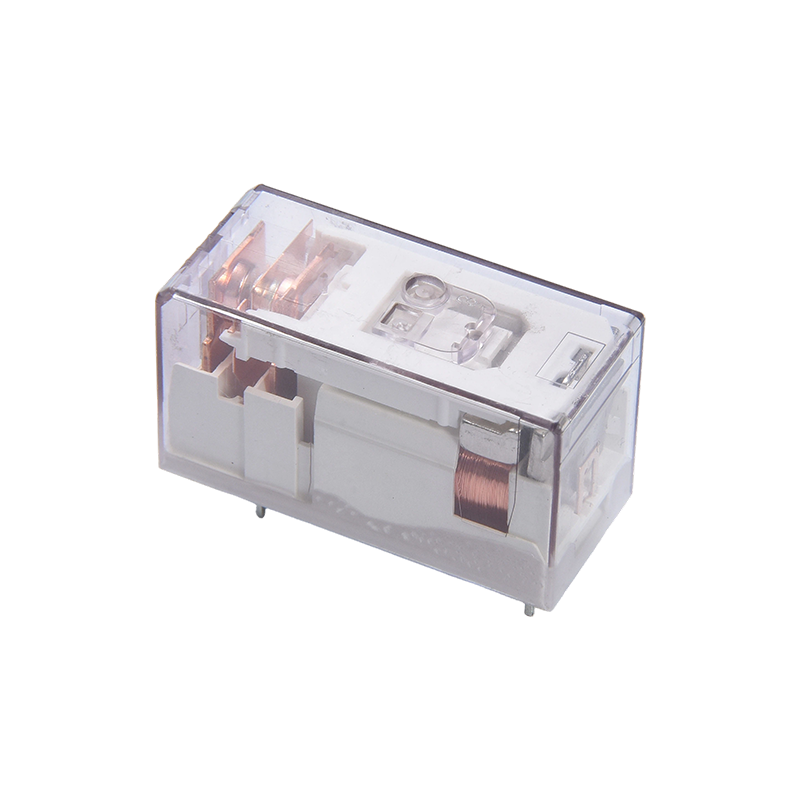

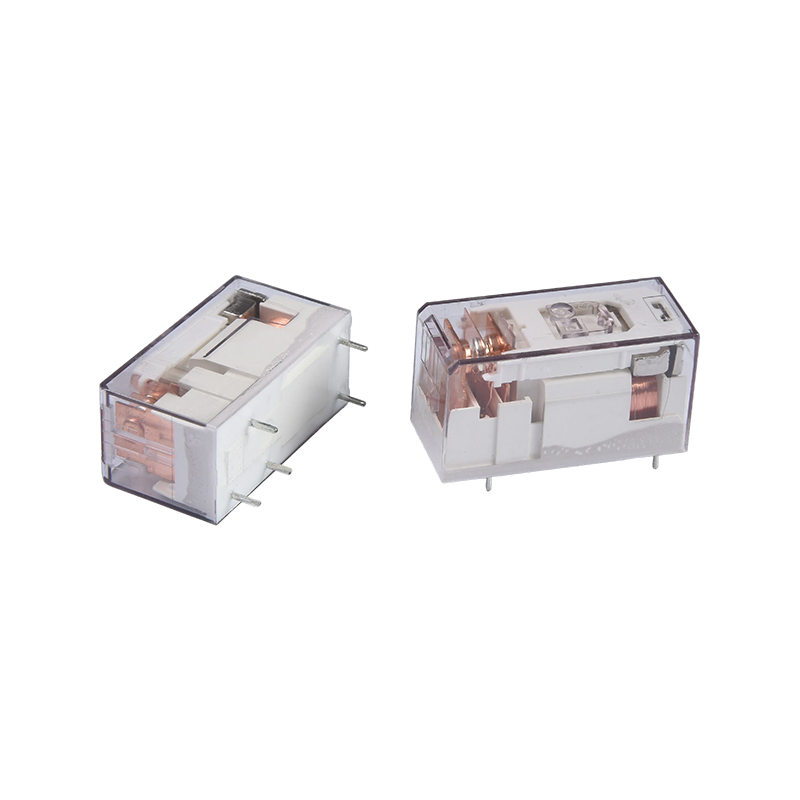

مزايا المنتج:
تحميل عالي، تصميم مضغوط: يحقق تبديل اتصال 12 أمبير في مرحل PCB صغير، مما يوفر مساحة التثبيت ومناسب لتخطيطات اللوحة عالية الكثافة.
توافق واسع لجهد الملف: يدعم الملف نطاقًا واسعًا من الجهد من 3VDC إلى 230VAC/VDC، مما يسهل التكامل المباشر مع أنظمة فولتية التحكم المختلفة دون تحويل إضافي.
عزل كهربائي قوي: يصل جهد تحمل التلامس إلى الملف إلى 5000 فولت، مما يمنع التداخل بشكل فعال ويحسن سلامة النظام واستقراره.
الميزات الرئيسية:
سعة الاتصال: 12 أمبير عند 240 فولت تيار متردد / 30 فولت تيار مستمر، مما يلبي احتياجات التحكم في الطاقة لمعظم الأجهزة المنزلية والمعدات الصناعية.
نموذج الاتصال: متوفر في نماذج اتصال مختلفة (مثل 1H، 1Z، وما إلى ذلك)، ويدعم تكوينات الدوائر المفتوحة والمغلقة عادةً والتحويلية للتطبيقات المرنة.
كفاءة القيادة: استهلاك طاقة الملف النموذجي هو 0.4 وات، واستهلاك منخفض للطاقة، واستجابة حساسة.

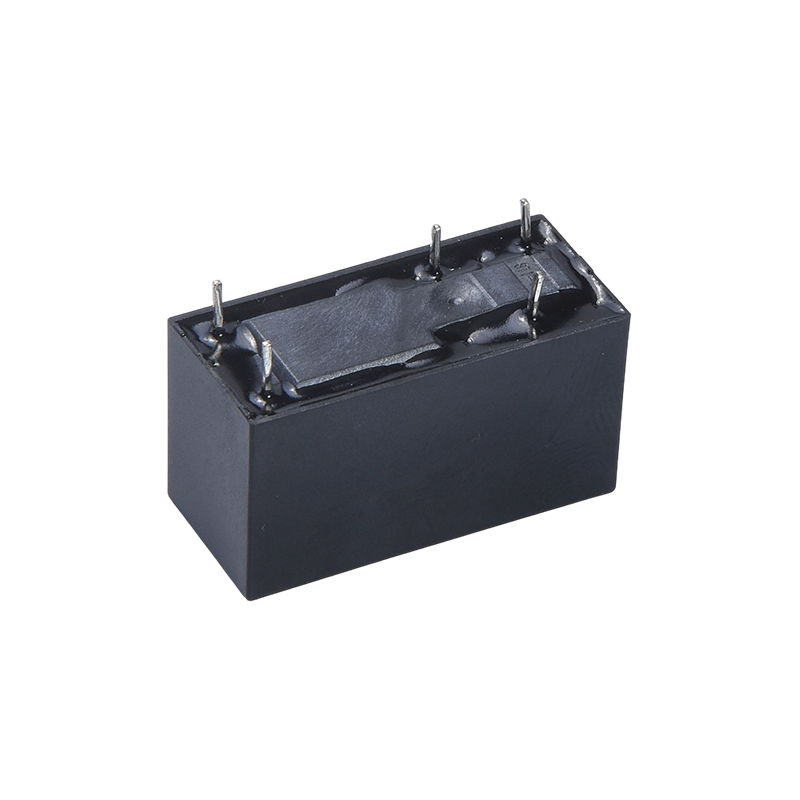

تصميم الدبوس: دبابيس PCB قياسية ذات 5 دبابيس لسهولة اللحام والتركيب الآلي للإنتاج.
التطبيقات الرئيسية:
الأتمتة الصناعية: تستخدم في وحدات إخراج PLC، وأجهزة التحكم في المحركات، ومحركات الصمامات اللولبية، وتبديل طاقة المعدات.
التحكم الذكي: مدمج في أنظمة المنزل الذكي للتحكم في الأحمال عالية الطاقة مثل المكيفات والتدفئة الأرضية والإضاءة والستائر الكهربائية.
إدارة الطاقة: يتم تطبيقها في إمدادات الطاقة غير المنقطعة UPS، وعاكسات الطاقة الشمسية، وأنظمة تخزين الطاقة، وغيرها من معدات الطاقة الجديدة للتحكم في تبديل الدوائر.
عزل المعدات: يوفر العزل الكهربائي بين طرف التحكم وطرف الحمل، مما يحمي دوائر التحكم ذات الجهد المنخفض.
بيانات الاتصال
| اكتب | CYF115F |
| مواد الاتصال | سبائك الفضة |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 12 أمبير 250 فولت تيار متردد |
| ماكس. التبديل الحالي | 12 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل السلطة | 3342 فولت أمبير |
| دقيقة. تحميل التبديل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمر | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة. |
| مدمر | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 13.5 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 80.00 | 62.5 | حوالي 0.4 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

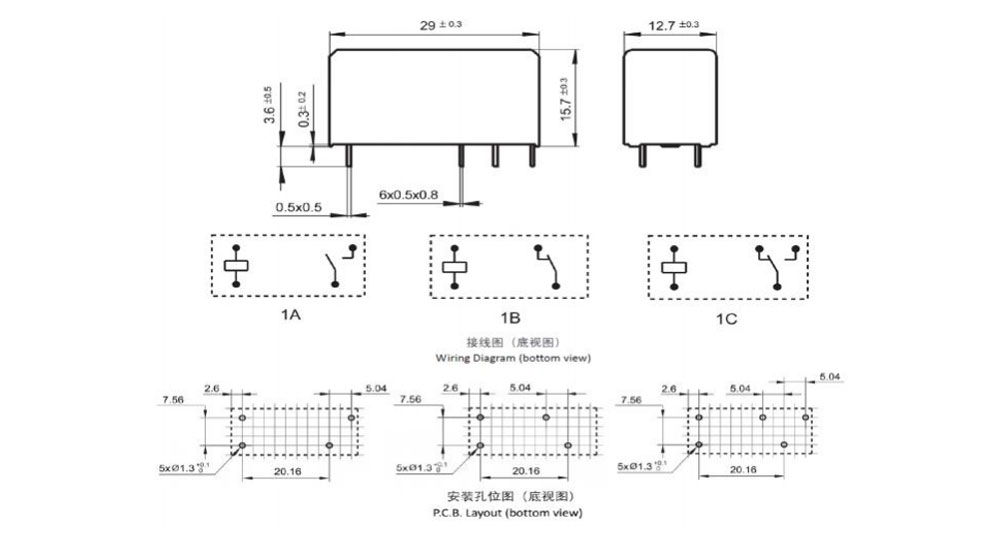

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

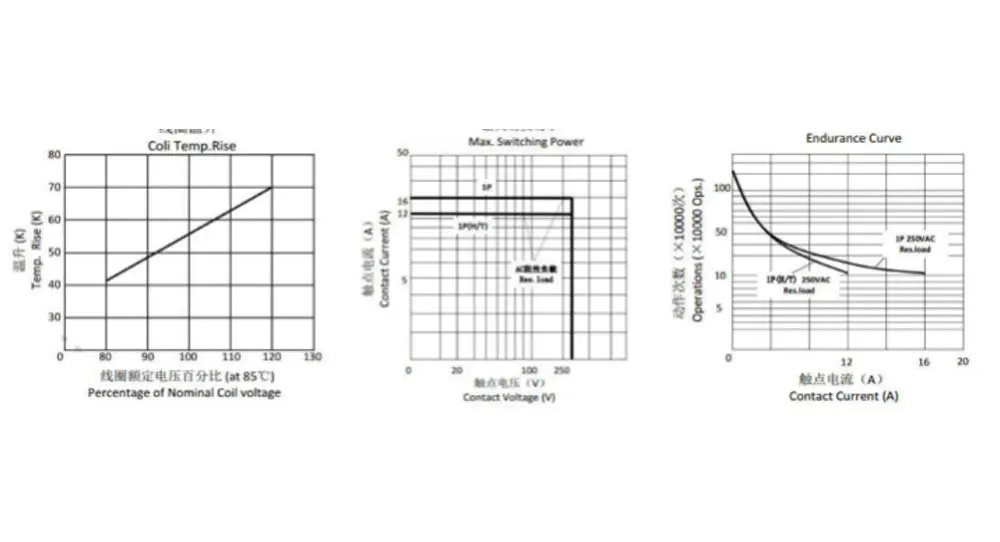

المنحنى المميز
طلب المعلومات
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CY115F
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: النموذج أ ؛ ب-النموذج ب ; ج-النموذج ج
4: الجهد الاسمي: 5,6,9,12,18,24,48VDC
5: لون العلبة: B-أسود
6: قوة الملف: D-0.4W
7: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
