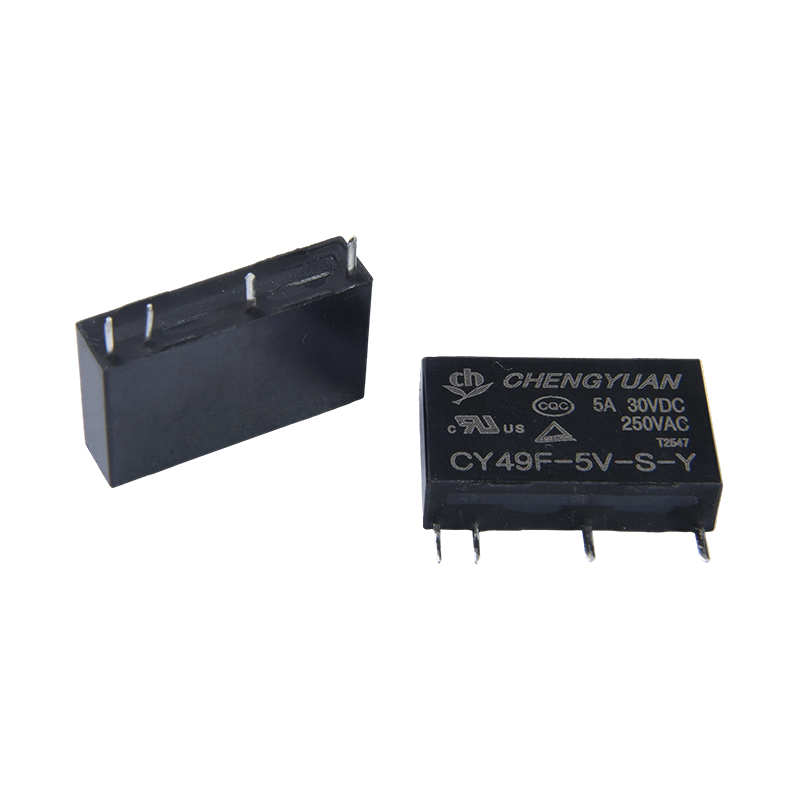

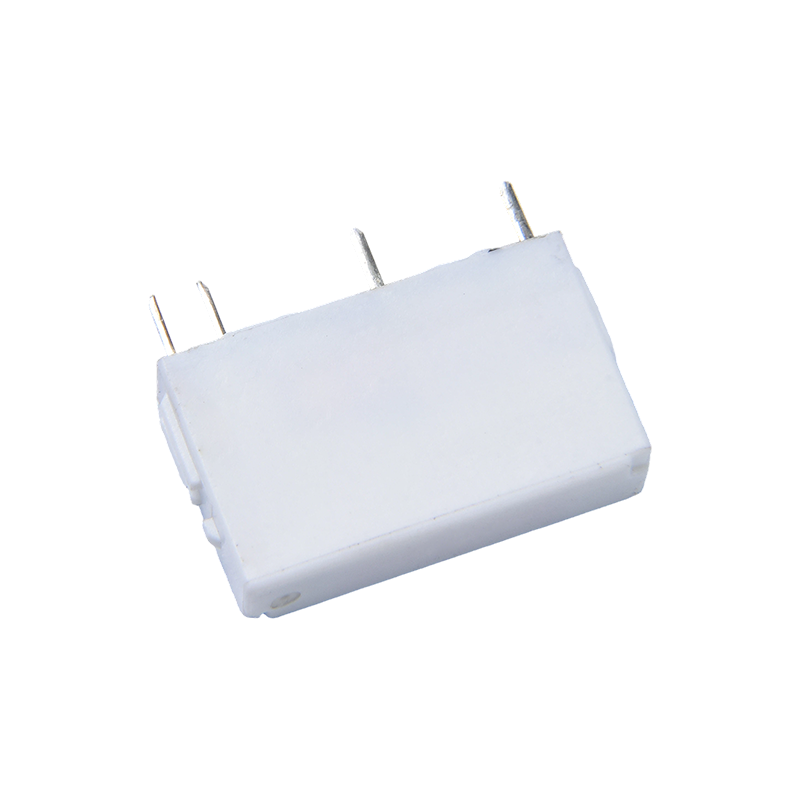

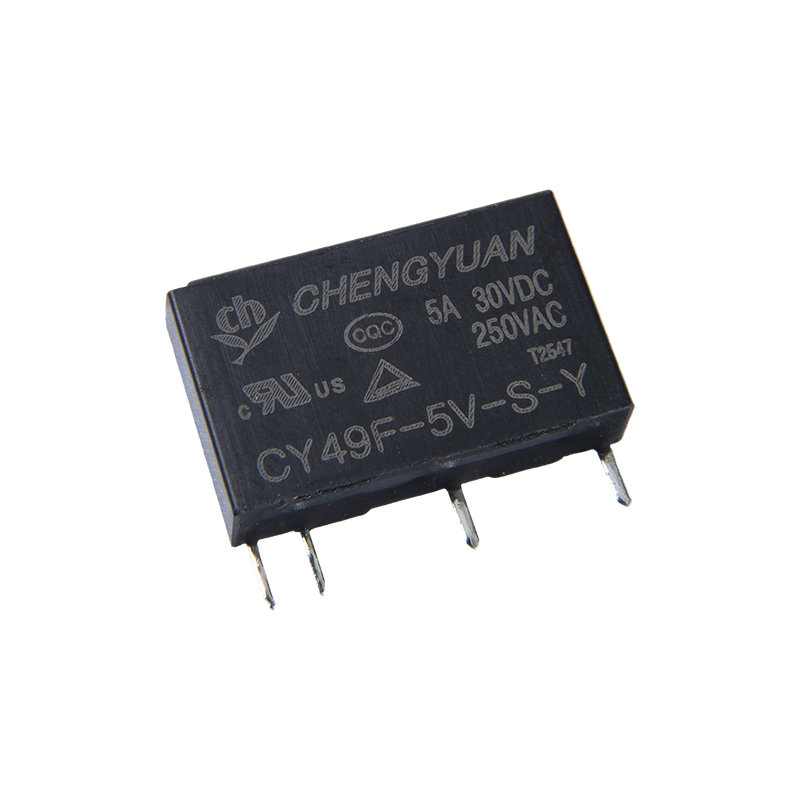

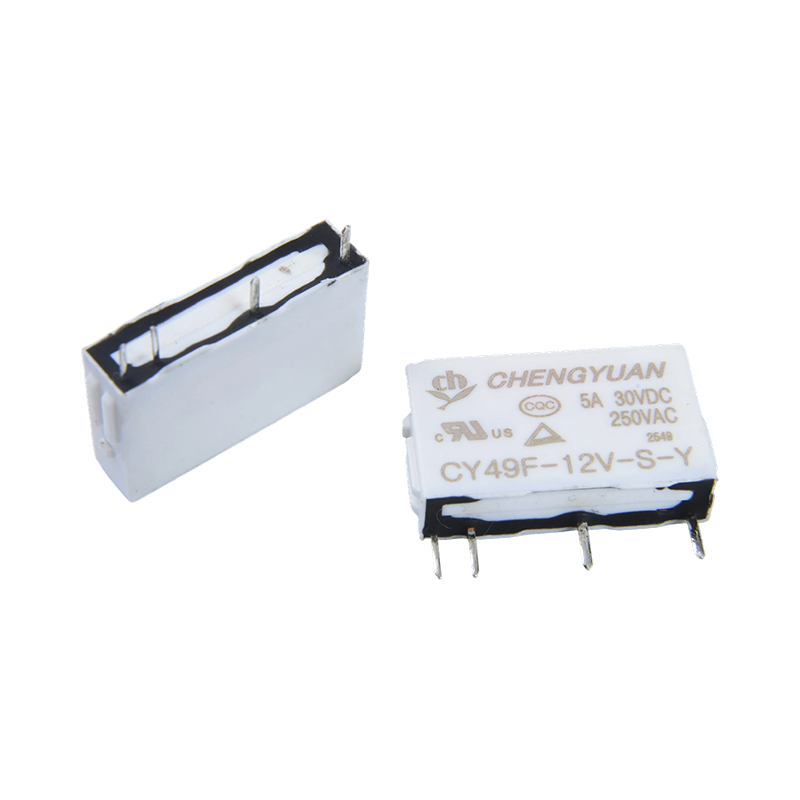

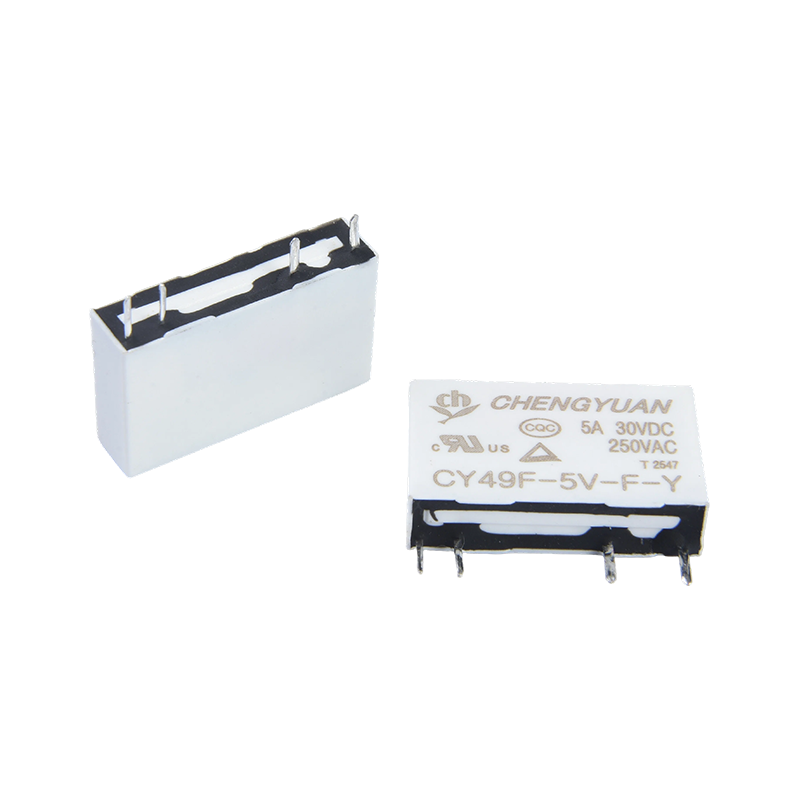

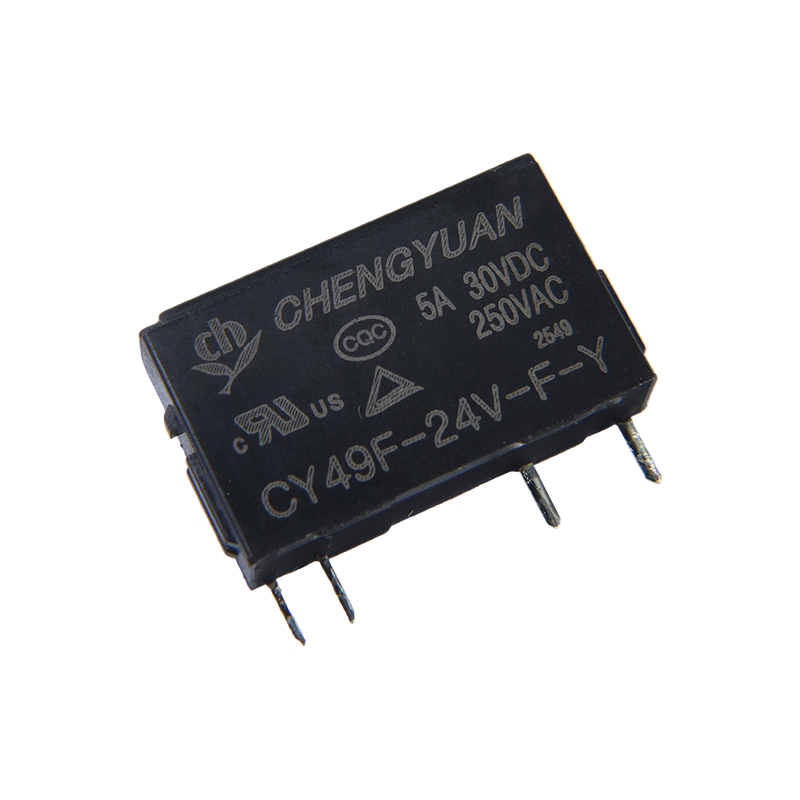

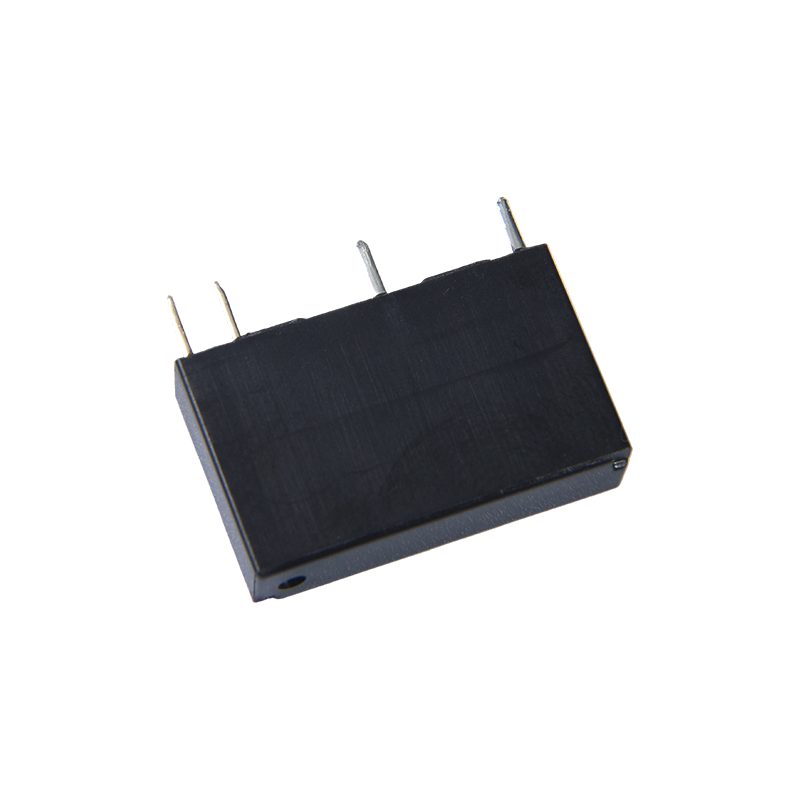

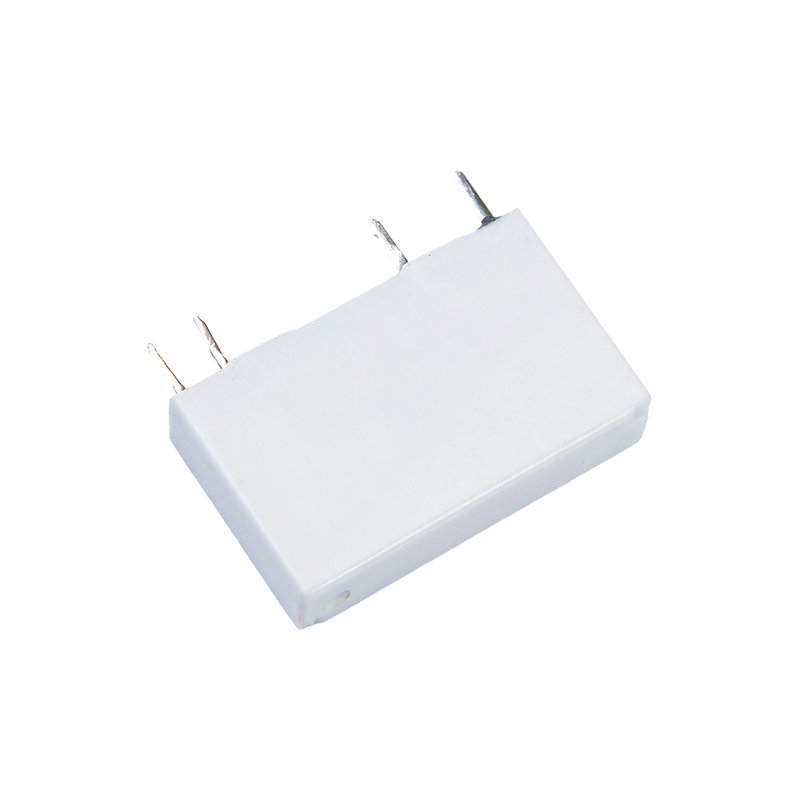

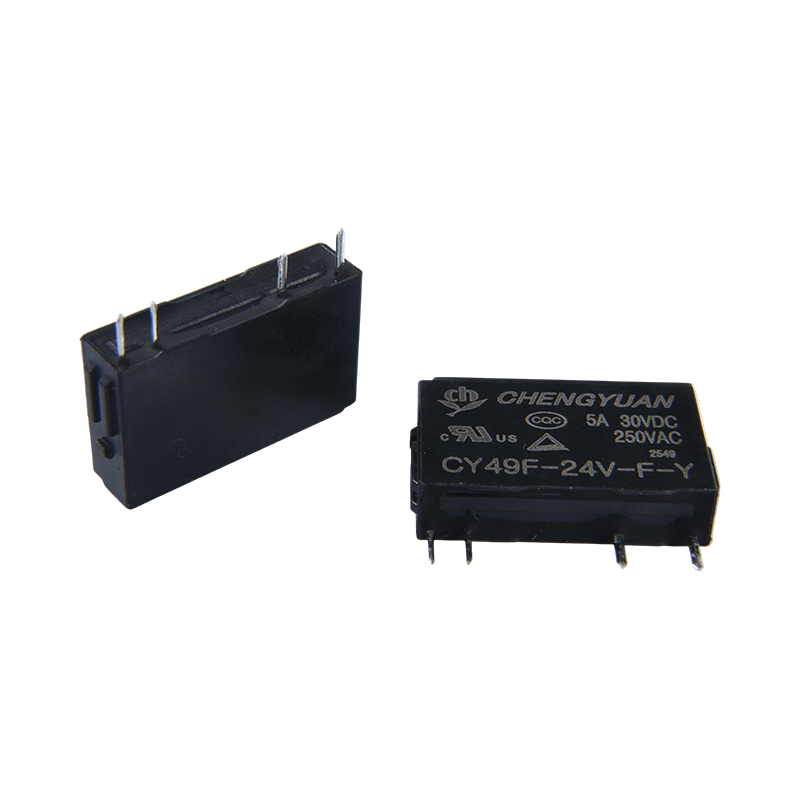

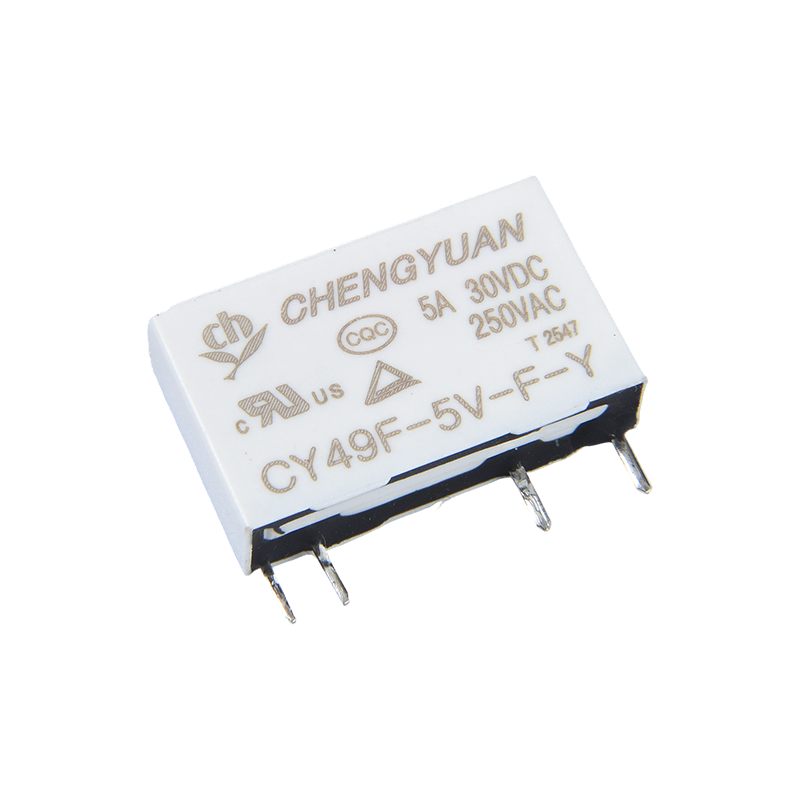

الميزات:
• الحمولة: 5A تبديل الاتصال
• نحيف للغاية، وصغير جدًا، ومناسب للتركيب عالي الكثافة (عرض 5 مم، ارتفاع 12.5 مم)
• يتحمل حتى 3000 فولت
• حساسية عالية، واستهلاك الطاقة فقط 0.12 واط
التطبيقات النموذجية:
دوائر الأتمتة والتحكم الصناعية: توجد بشكل شائع في معدات الاتصالات، ومعدات الشبكات، وأدوات القياس، وأنظمة التحكم في المصاعد، وتؤدي وظائف تبديل الدوائر، وحماية السلامة، أو حماية التيار الزائد.
إلكترونيات السيارات ومجالات الطاقة الجديدة: يتم تطبيقها في المعدات الموجودة في السيارة، وأنظمة إدارة الطاقة الجديدة، وما إلى ذلك، لتلبية متطلبات التبديل الموثوقة في بيئات السيارات.
الإلكترونيات الطبية والفضاء: في المعدات الطبية، ومراقبة الأمن، وتطبيقات الفضاء الجوي التي تتطلب استقرارًا عاليًا، فإنها توفر عزل الدائرة والحماية.
بيانات الاتصال
| اكتب | CY49F |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 5 أ250VAC / 30VDC |
| ماكس. تبديل التيار | 5A |
| ماكس. تبديل الجهد | 270 فولت تيار متردد |
| ماكس. تبديل الطاقة | 1250 فولت أمبير/150 واط |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | ≥ 10 مللي ثانية كحد أقصى. |
| وقت الافراج | ≥ 5 مللي ثانية الحد الأقصى. |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 3000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 3 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 24 | 208 | حوالي 0.12 واط | 75% من الاسمية الجهد | 5% من الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | حوالي 0.18 واط |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

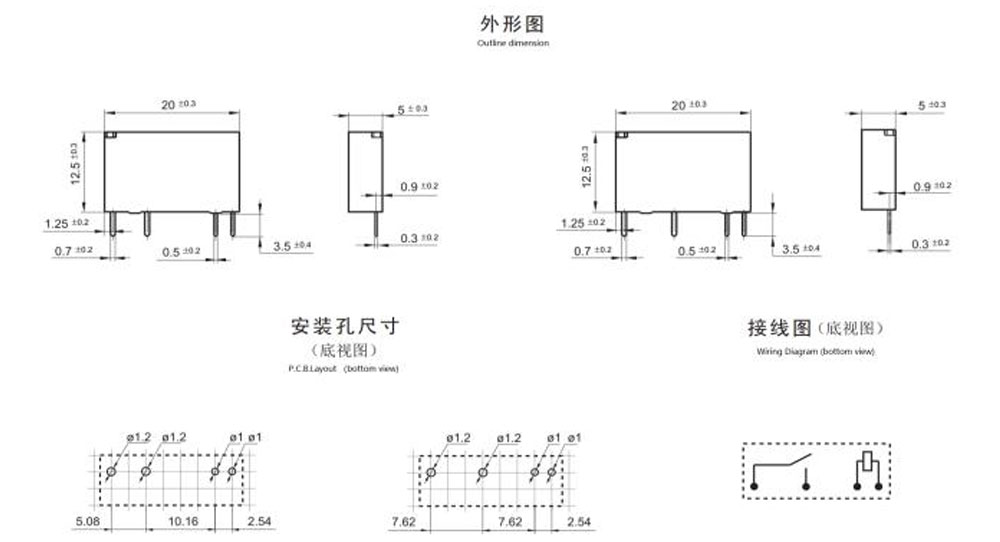

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

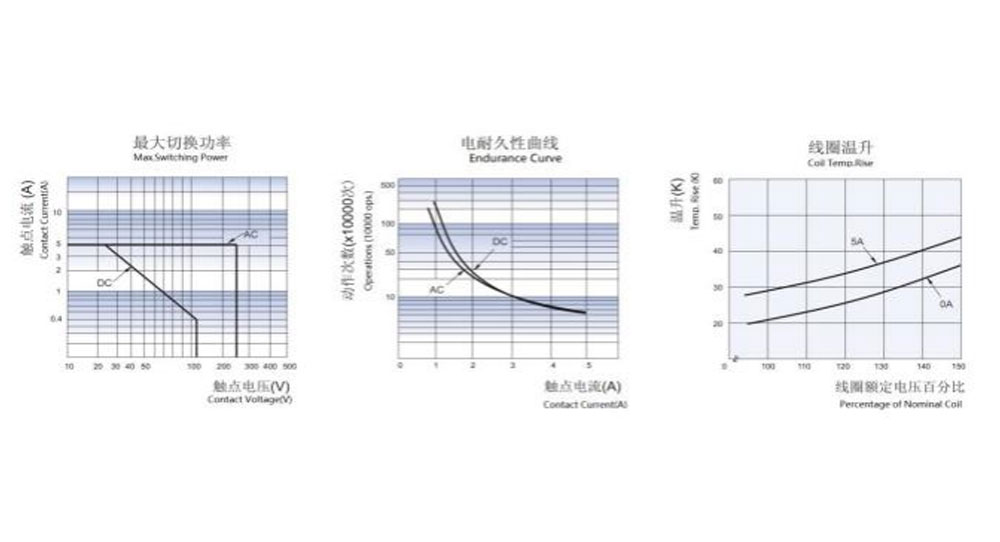

المنحنيات المميزة
طلب المعلومات
CY49F - 12VDC - S - Y - B - B - S- XX
١٠
1: النوع: CY49F
2: الجهد الاسمي: 5,6,9,12,18,24VDC
3: مسافة دبوس الاتصال: F: 5.08 مم S: 7.62 مم
4: نوع جهة الاتصال: Y: جهة اتصال فردية، E: جهة اتصال متشعبة
5: فئة العلبة: B تشير إلى مشبك الحزام. لا شيء: لا يوجد
6: لون العلبة: H-أسود؛ ب-الأبيض
7: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة مع الملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
