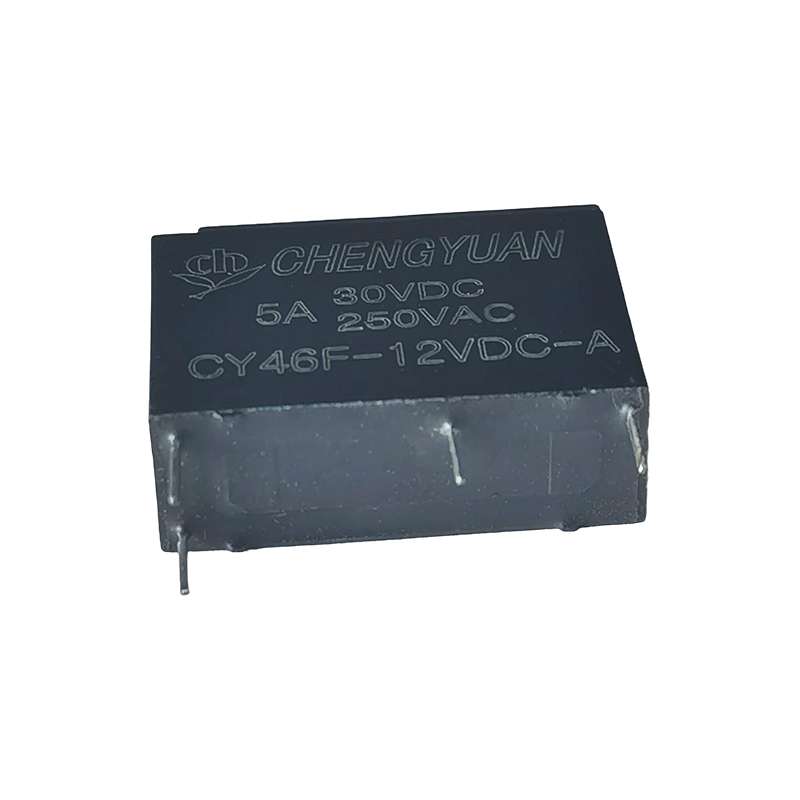

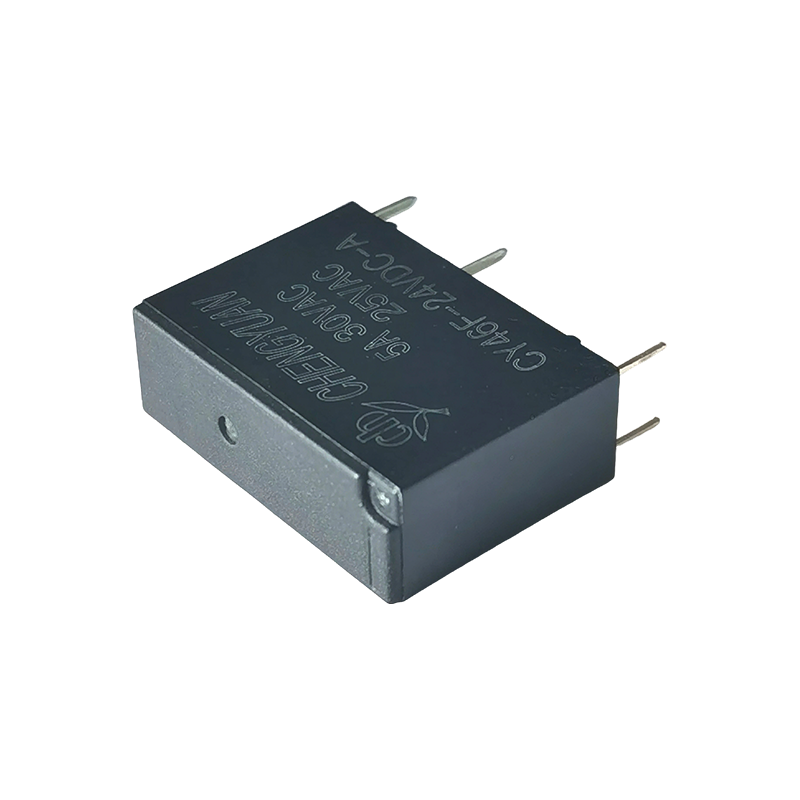

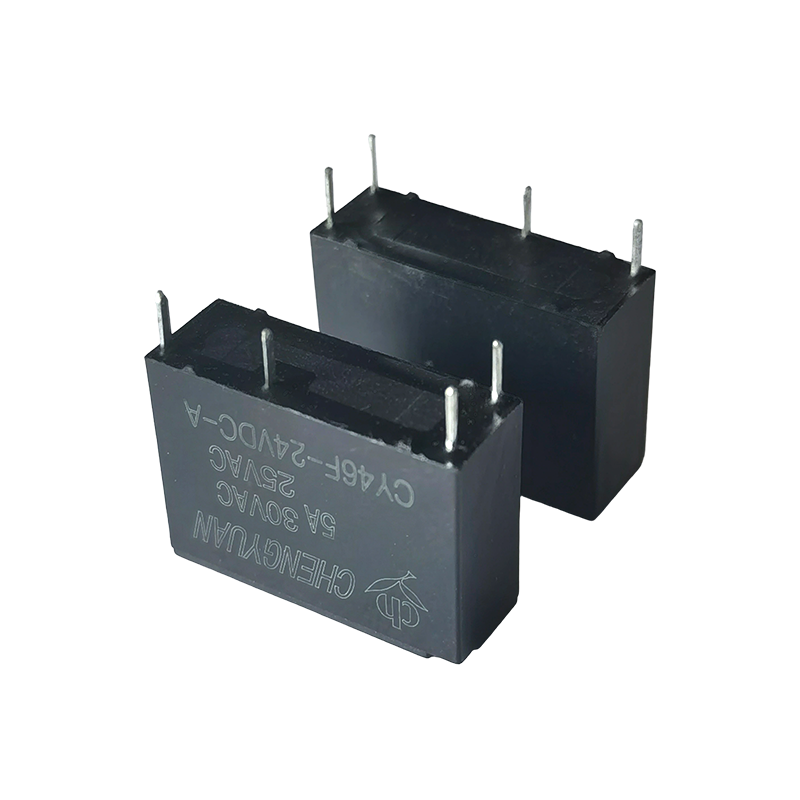

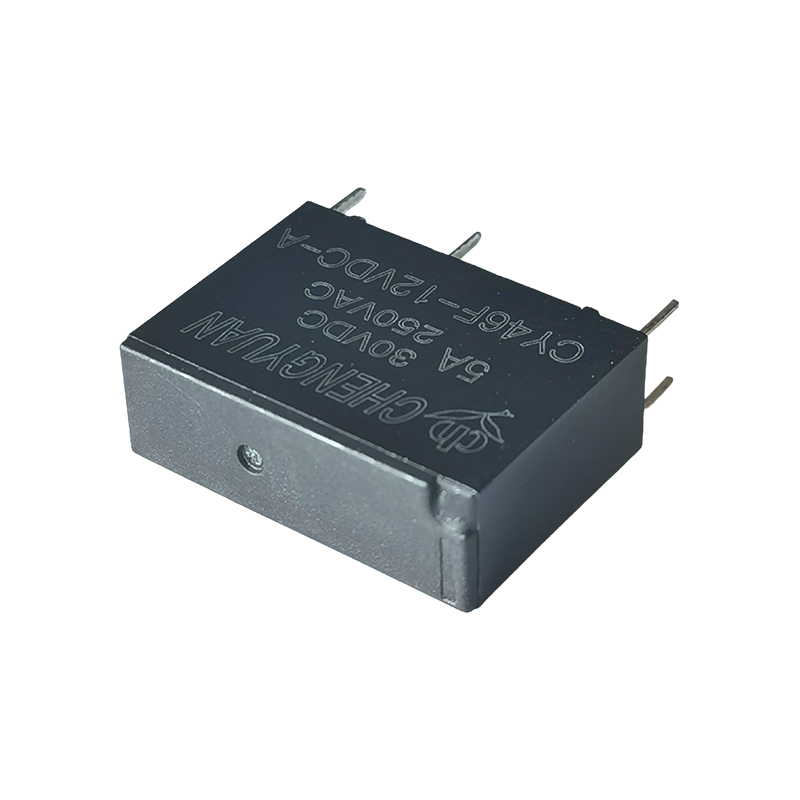

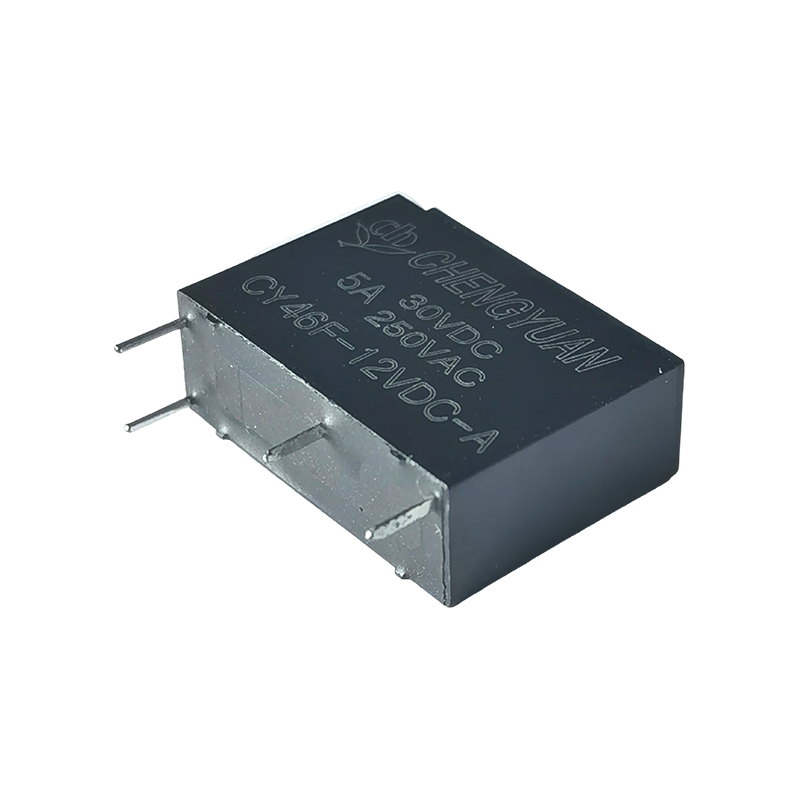

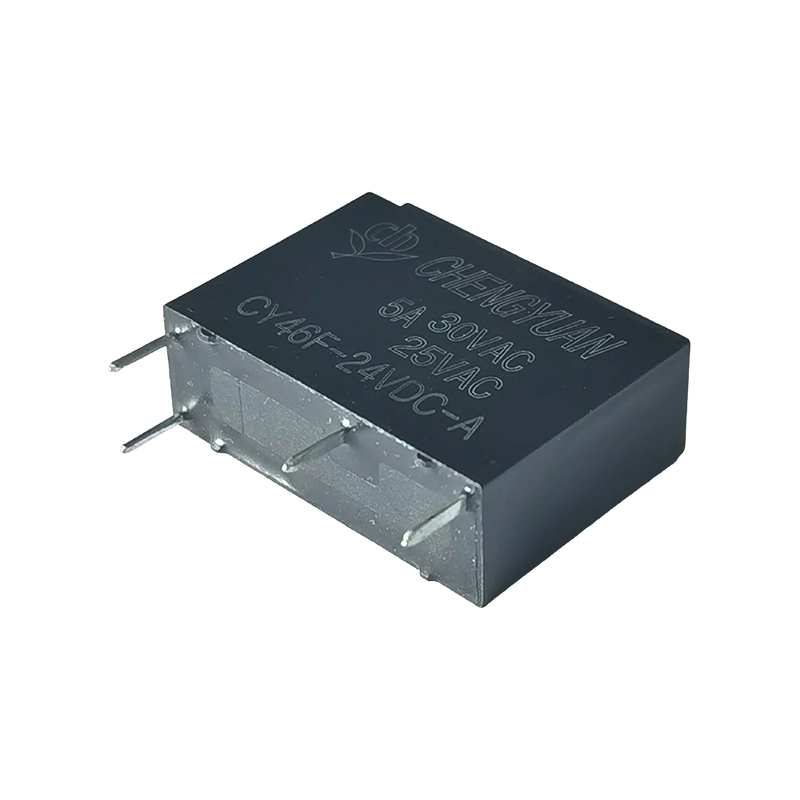

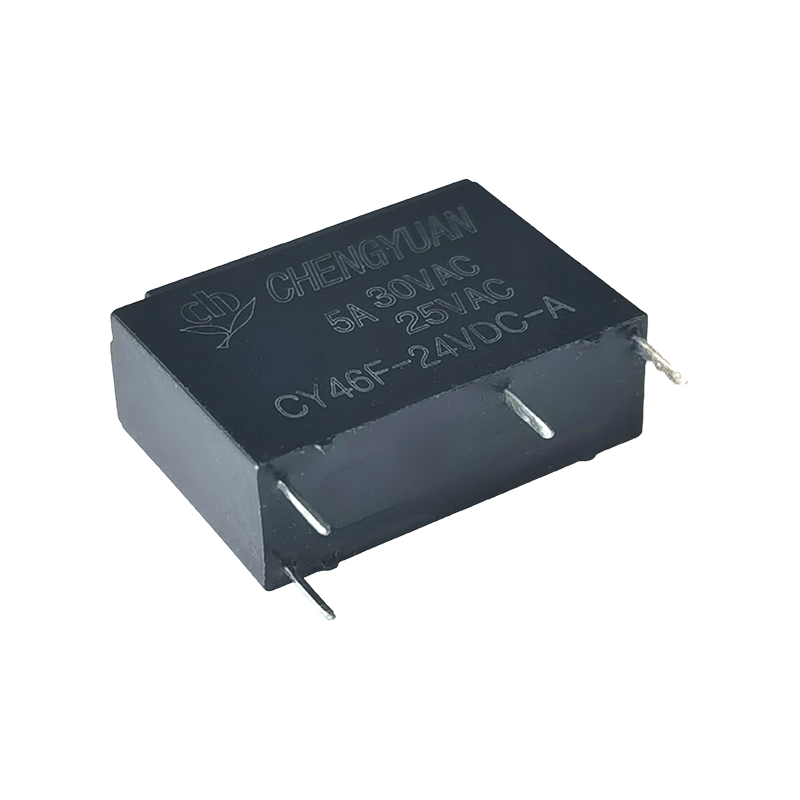

الميزات:
• حجم صغير (20*7.2*16.6 ملم)، مناسب للوحات الدوائر عالية الكثافة
• جهد تحمل عالي: 4000 فولت (بين الملف والملامسات)
• 5A قدرة تبديل الاتصال
التطبيقات النموذجية:
1. الأجهزة المنزلية الصغيرة: التحكم في تشغيل/إيقاف الطاقة للأجهزة المنزلية الصغيرة مثل أجهزة طهي الأرز الصغيرة، وأجهزة ترطيب الهواء الصغيرة، والغلايات الكهربائية المحمولة، والمراوح المنزلية الصغيرة، لتلبية متطلبات تصميم التصغير لهذه المنتجات؛
2. الأجهزة الإلكترونية الاستهلاكية: بنوك الطاقة، والمحولات الصغيرة، ووحدات التحكم في شحن المنتجات الرقمية، وتبديل الدوائر في مشغلات الصوت والفيديو الصغيرة، مع الاستفادة من حجمها الصغير جدًا لتخطيطات PCB الكثيفة؛
3. التحكم الصناعي المساعد: تبديل إشارة الاستشعار الصغيرة، وحدات توسيع PLC المصغرة، ودوائر التحكم المساعدة لمعدات التشغيل الآلي (مثل التحكم في ضوء المؤشر، ومحركات صمام الملف اللولبي الصغيرة)، المتوافقة مع جهود التحكم الصناعية الشائعة من 5VDC-24VDC؛
4. محطات المنزل الذكي: إدارة الطاقة لعقد الاستشعار الذكية، والمفاتيح الذكية الصغيرة، ووحدات الاستقبال للتحكم عن بعد اللاسلكي، مما يلبي متطلبات التصميم المنخفض الطاقة والتصغير للأجهزة المنزلية الذكية؛
5. المعدات الأمنية والطبية المساعدة: دوائر إطلاق الإشارة لأجهزة الكشف الأمنية الصغيرة (مثل أجهزة استشعار الأبواب والنوافذ، وكاشفات الدخان)، وتبديل الدوائر الداخلية للمعدات الطبية المساعدة المحمولة (مثل أجهزة قياس التأكسج النبضية الصغيرة)، مما يضمن التشغيل المستقر؛
6. الأجهزة الإلكترونية المساعدة للسيارات: دوائر التحكم للأجهزة الكهربائية الصغيرة في الأجزاء الداخلية للسيارة (مثل مراوح السيارة والأضواء المحيطة)، المتوافقة مع مواصفات الجهد الكهربي 12VDC الشائعة في المركبات.
بيانات الاتصال
| اكتب | CY46F |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 5 أ250 فولت تيار متردد |
| ماكس. تبديل التيار | 5A |
| ماكس. تبديل الجهد | 250VAC |
| ماكس. تبديل الطاقة | 1250 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 20 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 10 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 4000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10,000,000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 3.9 جرام |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 40 | 125 | حوالي 0.20 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | حوالي 0.36 واط |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

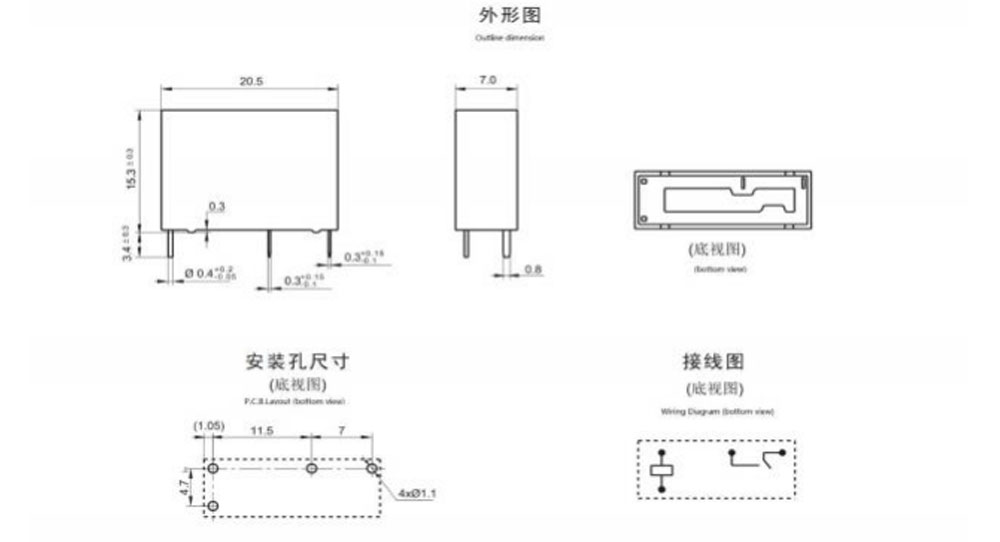

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

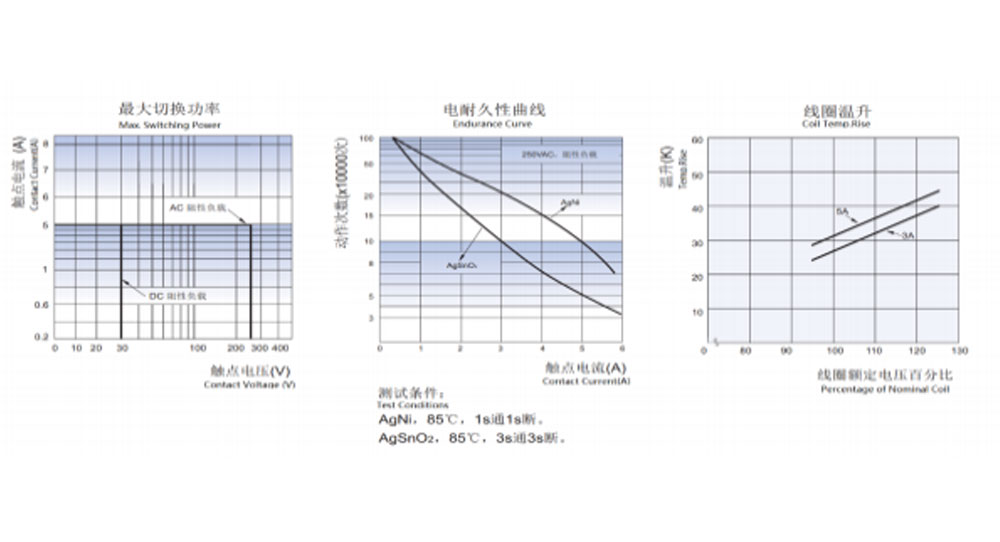

المنحنيات المميزة
طلب المعلومات
CY46F - 1 - أ - 12VDC - D - T - XX
1 2 3 5 6 7
1: النوع: CYF3
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 5,6,9,12,18,24VDC
5: قوة الملف: D-0.36W L-0.2W
6: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
7: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
تتوفر لاحقة خاصة مخصصة بعد تقييمها بواسطة CHENGYUAN.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
