يبدأ قواطع الطاقة العالية في الأهمية عندما لا يتمكن المرحل العادي من امتصاص الحمل. من الناحية العملية، تبدأ العديد من الموصلات بجهد أعلى من 15 أمبير، ويمكن للنماذج الصناعية تبديل مئات أو آلاف الأمبيرات. إذا كنت تختار واحدًا لمحرك أو نظام بطارية أو بنك سخان أو لوحة توزيع الطاقة، فنادرًا ما يتوقف القرار عند التصنيف الحالي. ويعتمد أيضًا على تيار التدفق، ودورة العمل، ونوع الجهد، والتحكم في القوس، ومحرك الملف، والبيئة التي سيعيش فيها الجهاز.
اختر قواطع عندما يكون الحمل ثقيلًا، ويكون التبديل متكررًا، وتكون طاقة القوس عند فتح جهة الاتصال كبيرة. اختر مرحل تيار عالي أو وحدة مدمجة عندما يكون الحمل معتدلاً، والحزمة صغيرة، وواجب التبديل أخف. الحدود ليست ثابتة. قد يعمل مرحل 30 بشكل جيد في إحدى الخزانات ويفشل مبكرًا في خزانة أخرى لأن الحمل عبارة عن محرك وليس سخان مقاوم.
ما يفعله المقاول ذو الطاقة العالية تحت الحمل
يوجد داخل الموصل أربع مجموعات وظيفية: الملف، والقلب المغناطيسي وعضو الإنتاج، وجهات الاتصال الرئيسية، ونظام قمع القوس. تعمل إشارة التحكم منخفضة الطاقة على تنشيط الملف. تسحب القوة المغناطيسية عضو الإنتاج وتغلق نقاط الاتصال الرئيسية. عندما يتم إلغاء تنشيط الملف، يقوم الزنبرك بإرجاع عضو الإنتاج ويفتح نقاط الاتصال. في الموصل المفتوح عادة، يتم إيقاف تشغيل الدائرة الرئيسية حتى يتم تشغيل الملف. يتيح هذا الترتيب لمخرج PLC أو منظم الحرارة أو الجهاز التجريبي التحكم في دائرة أكبر بكثير بأمان.
التحدي الرئيسي في التصميم هو عدم إغلاق جهات الاتصال. هو فتح لهم. عندما تنفصل نقاط الاتصال تحت الحمل، يمكن للتيار أن يحافظ على قوس يؤدي إلى تآكل المعدن، ورفع درجة الحرارة، وتأخير الانفصال. ولذلك تضيف الموصلات مزالق قوسية، أو ملفات نفخ مغناطيسية، أو ألواح مقسمة، أو غرف مفرغة، أو غرف مملوءة بالغاز. تعتمد الطريقة الصحيحة على التيار والجهد وما إذا كان مصدر التيار مترددًا أم مستمرًا.
تختلف المقاولين أيضًا عن المرحلات في توقع العمل. قد يقوم الموصل بتشغيل المحرك آلاف المرات سنويًا، لذا فإن قوة الزنبرك ومواد التلامس وارتفاع درجة الحرارة الطرفية تعتبر أمرًا بالغ الأهمية. توجد مرحلات التيار العالي بين مرحلات الإشارة والموصلات.
بالنسبة للتصميمات المدمجة التي لا تزال بحاجة إلى تيار أعلى، يمكن أن يكون مرحل التيار العالي بديلاً عمليًا. سلسلة CY T90 عبارة عن مرحل SPDT عالي التيار يتم تقديمه في إصدارات 30 A و 40 A.

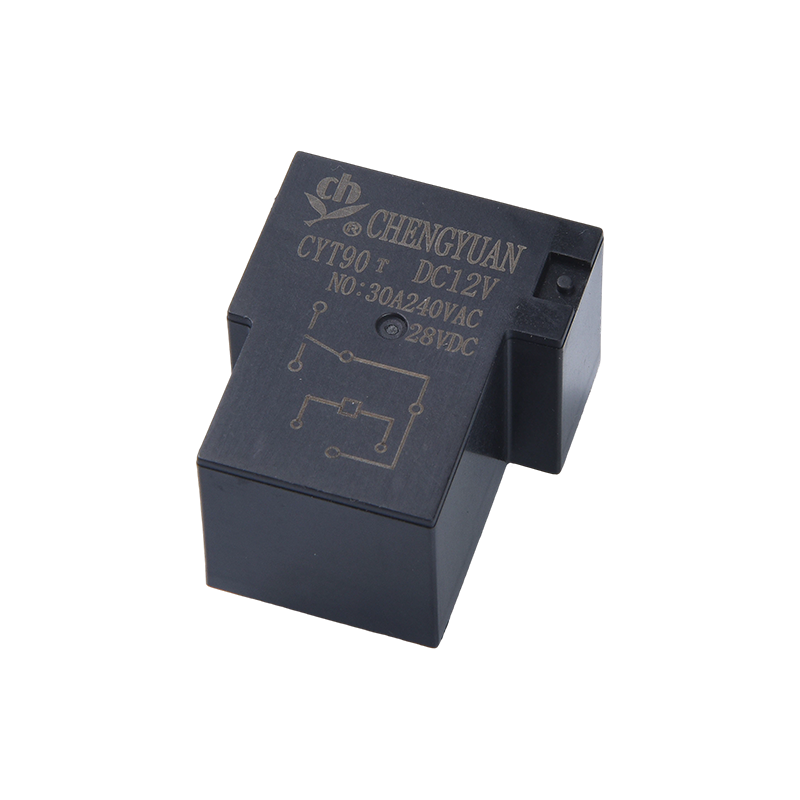

CYT90 مرحل الطاقة SPDT عالي التيار مرحل SPDT مدمج عالي التيار لتبديل الأحمال حيث تكون المساحة ضيقة؛ مفيد قبل مقارنة تقييمات قواطع IEC وسلوك القوس. عرض المنتج → التقييمات وفئات الاستخدام التي تهم
ورقة البيانات الحالية ليست كافية. قد يكون للموصل الذي تم تصنيفه 40 أمبير للحمل المقاوم تصنيف محرك أقل بكثير. تصف فئات استخدام IEC هذا الاختلاف. يغطي AC-1 الأحمال غير الحثية أو الحثية قليلاً. يغطي AC-3 المحركات ذات القفص السنجابي حيث يغلق الموصل عند تيار الدوار المقفل ويفتح عند التيار المقدر. يغطي AC-4 واجب القياس والتوصيل، حيث يفتح الموصل عند تيار مرتفع ويواجه انحناءًا شديدًا. تعتبر فئات DC متطلبة بالمثل لأن أقواس DC لا تنطفئ ذاتيًا عند معبر صفر.
استخدم الجدول أدناه لمقارنة كيفية تطبيق الموصلات ومرحلات التيار العالي عادةً. تعتبر القيم إرشادات عامة، وليست بديلاً لورقة بيانات الشركة المصنعة والمعيار المعمول به.
جدول يقارن بين الموصلات عالية الطاقة ومرحلات التيار العالي لقرارات تبديل الحمل. | ميزة | قواطع عالية الطاقة | التتابع الحالي العالي |
| تيار نموذجي | غالبًا ما يكون أعلى من 15 أمبير، ويصل إلى آلاف الأمبيرات | عادة من 10 أ إلى 40 أ، وبعضها أعلى |
| التركيز على التصميم الأساسي | بدء تشغيل المحرك، قدرة كسر عالية، التحكم في القوس | التبديل المدمج، والعزل، وثنائي الفينيل متعدد الكلور أو تكامل اللوحة |
| التحكم بالقوس | شلال قوسي أو انفجار أو فراغ أو غرفة غاز | قمع قوس أصغر، وتباعد الاتصال، والمواد |
| دورة العمل | التبديل المتكرر والأحمال الحركية | التبديل المعتدل، الأحمال الحثية المقاومة أو الخفيفة |
| محرك لفائف | قوة ملف أعلى، دائرة تحكم مخصصة | طاقة ملف أقل، غالبًا ما تكون مدفوعة بالإلكترونيات |
| تصاعد | لوحة، DIN السكك الحديدية، بسبار | PCB، مكون إضافي، وحدة السكك الحديدية DIN |
| أفضل ملاءمة | المحركات، أنظمة البطاريات، توزيع الطاقة | دوائر التحكم، الأحمال المدمجة، وحدات التتابع |
تشمل التصنيفات الأخرى جهد الملف، وجهد العزل، وقدرة التصنيع والكسر، والحياة الميكانيكية، والحياة الكهربائية، ونوع الطرف، والتركيب. لن يعمل الموصل ذو التيار الصحيح ولكن جهد الملف الخاطئ بشكل موثوق.
عندما يكون التصنيف المطلوب لا يزال في نطاق الترحيل، يمكن أن يوفر مرحل SPDT من 30 أمبير إلى 40 أمبير مثل CY T91 تحويل تيار عالي في حزمة أصغر.

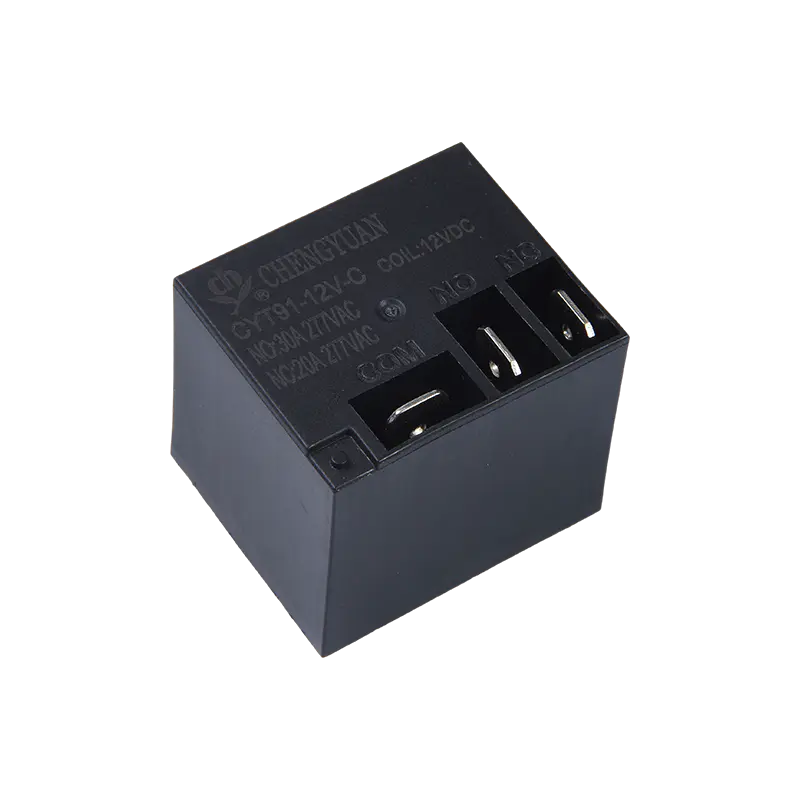

CYT91 / T91 مرحل الطاقة SPDT عالي التيار مرحل طاقة SPDT مدمج 30 أمبير للتبديل عالي التيار في المساحات الضيقة؛ بديل التتابع قبل النظر في سلوك قوس موصل التيار المتردد أو التيار المستمر. عرض المنتج → تبديل التيار المتردد والتيار المستمر غير قابلين للتبديل
تستفيد موصلات التيار المتردد من أصفار التيار الطبيعي، لذا فإن الأقواس لديها فرصة للإطفاء. تواجه موصلات التيار المستمر قوسًا مستمرًا يجب تمديده وتبريده وتقسيمه بسرعة، أو يجب أن تتحمل فجوة الاتصال الجهد الكامل. هذا هو السبب في أن موصل التيار المستمر غالبًا ما يكون له بنية اتصال مختلفة، وانفجار مغناطيسي، وحجم مادي أكبر من جهاز التيار المتردد بنفس التصنيف الحالي.
تطبيقات التيار المستمر ذات الجهد العالي تجعل هذا الاختلاف واضحًا. يمكن أن توفر حزم البطاريات والمصفوفات الشمسية وأنظمة الشحن طاقة خطيرة حتى بعد فتح المفتاح الرئيسي. يجب على الموصل أن يكسر الدائرة بشكل آمن، ويعزل الحمل، ويقاوم اللحام. تحقق من ثابت الوقت الفعلي، وتيار الدائرة القصيرة، والحد الأقصى للجهد، وليس الجهد الاسمي فقط.
تختلف ملفات التيار المتردد وملفات التيار المستمر أيضًا. قم بمطابقة الملف بمصدر التحكم وتأكد من التقاط التيار والتسرب والاحتفاظ به.
قائمة اختيار لمشاريع المقاولات عالية الطاقة
- تحديد الحمل. تحديد المقاومة، الحثية، السعوية، المحرك، المحول، أو حمل البطارية. لاحظ التيار الثابت والتيار المتدفق.
- تأكيد الجهد التبديل. سجل الجهد الاسمي والحد الأقصى والعابر. متطلبات منفصلة للتيار المتردد والتيار المستمر.
- اختر فئة الاستخدام. استخدم AC-1، AC-3، AC-4، DC-1، أو الفئة التي تطابق الواجب الحقيقي.
- تطابق الملف. تحقق من جهد الملف، التيار المتردد أو التيار المستمر، والالتقاط، والتسرب، والاحتفاظ بالتيار.
- تحقق من دورة العمل. تقدير العمليات في الساعة والعمر الكهربائي المتوقع. الركض الحركي يمكن أن يقصر الحياة بسرعة.
- مراجعة قمع القوس والمحطات الطرفية. تأكد من غرفة القوس، واتجاه الانفجار، وعزم الدوران الطرفي، وشريط التوصيل أو تخطيط ثنائي الفينيل متعدد الكلور.
- التحقق من صحة البيئة والمعايير. تحقق من درجة الحرارة المحيطة والرطوبة والاهتزاز ودرجة التلوث والشهادة المطلوبة.
- اختبار النموذج الأولي. قم بإجراء اختبارات التصنيع والكسر في أسوأ الأحوال للجهد والتيار قبل إطلاق الإنتاج.
بالنسبة لمصنعي اللوحات، يمكن للوحدات المثبتة على السكك الحديدية تبسيط عملية الأسلاك والاستبدال. يمكن لوحدة ترحيل السكك الحديدية DIN المزودة بجهة اتصال 16 أمبير، مثل وحدة ترحيل السكك الحديدية MCYF3 14F، التعامل مع مهام التحكم الصناعية المدمجة حيث يكون حجم الموصل الكامل كبيرًا.
وحدة ترحيل السكك الحديدية MCYF3 14F DIN نموذجية 16 وحدة ترحيل مثبتة على سكة للتحكم الصناعي المركزي، وتبسيط الأسلاك والاستبدال حيث يكون حجم الموصل الكامل كبيرًا. عرض المنتج → التطبيقات ونقاط التكامل
تظهر الموصلات عالية الطاقة في أي مكان يجب أن تتحكم فيه إشارة منخفضة الطاقة في دائرة عالية الطاقة. تشمل الأمثلة الشائعة ما يلي:
- مشغلات المحرك ولوحات التحكم في المضخة، حيث تتعامل الموصلات مع تيار البدء.
- ضواغط ومراوح التدفئة والتهوية وتكييف الهواء (HVAC)، حيث يتطلب ركوب الدراجات المتكررة والأحمال الحثية اتصالات قوية.
- تخزين طاقة البطارية وتوزيع التيار المستمر، حيث يعد العزل وقمع القوس أمرًا بالغ الأهمية للسلامة.
- محولات الطاقة الشمسية ومعدات الشحن، حيث يجب تبديل التيار المستمر عالي الجهد بشكل موثوق.
- بنوك التدفئة والإضاءة الصناعية، حيث قد لا تزال الأحمال المقاومة تتطلب سعة تيار كبيرة.
التكامل مهم بقدر أهمية المقاول نفسه. يؤثر حجم العلبة على ارتفاع الحرارة. يؤثر طول الأسلاك على انخفاض الجهد وارتفاعه. يمكن أن يؤدي قمع الملف إلى منع تلف مخرجات PLC. استخدم جهاز التحكم RC أو صمام ثنائي Flyback أو مكثف بما يتناسب مع نوع الملف.
مخاطر المشتريات الشائعة وكيفية الحد منها
الخطأ الأكثر شيوعًا هو مقارنة التصنيف الحالي للعنوان الرئيسي فقط. قد يبدو المرحل 40 أمبير والموصل 40 أمبير متشابهين في خط المواصفات، لكن قدرة القطع ودورة العمل والسلوك الحراري يمكن أن تكون مختلفة تمامًا. هناك خطر آخر يتمثل في افتراض أن الموصل المقدر للتيار المتردد سيعمل على التيار المستمر. لن يحدث ذلك عادة، على الأقل ليس بشكل آمن أو لفترة طويلة.
يجب على فرق المشتريات أيضًا التحقق من مراجعة ورقة البيانات، وجهد الملف، وترتيبات الاتصال، وتوجيه المحطة، ووثائق الاعتماد. عندما يتضمن التطبيق وظائف السلامة، اطلب بيانات الاختبار وعينة للتحقق من صحتها.
بالنسبة للمشاريع المخصصة أو ذات الحجم المتوسط، فإن العمل مباشرة مع الشركة المصنعة للمرحل يمكن أن يؤدي إلى تقصير حلقة التحديد. قامت الشركة التي تقف وراء هذا الموقع بتصنيع المرحلات ووحدات التحكم الصناعية منذ عام 1996 ويمكنها مراجعة متطلبات التحميل والملف والتركيب مقارنة بالمنتجات المتاحة. يمكنك مراجعة خلفية الشركة أو إرسال تفاصيل التطبيق للحصول على الاقتباس .
مطابقة الجهاز للتحميل الحقيقي
ابدأ بالتحميل، وليس صفحة الكتالوج. تعريف التيار، والجهد، والتدفق، ودورة العمل، والبيئة، والحياة المطلوبة. ثم قرر ما إذا كان موصل الطاقة العالية، أو مرحل التيار العالي، أو وحدة السكك الحديدية DIN هو المستوى الصحيح من التبديل. تم تصميم المقاولين للأحمال الثقيلة والتشغيل المتكرر. تكون المرحلات والوحدات ذات التيار العالي أفضل عندما يكون الحمل معتدلاً ويجب أن تظل الحزمة مضغوطة.
إذا كان التطبيق حدوديًا، فاختبره. قد يفشل الجهاز الذي يجتاز اختبار الطاولة في درجة حرارة الغرفة في خزانة محكمة الغلق عند درجة حرارة 60 درجة مئوية. وقد يتم لحام الموصل الذي يحمل حملًا مقاومًا عند بدء تشغيل المحرك. عادةً ما تكون خطوة التحقق الإضافية أرخص من فشل الحقل.
