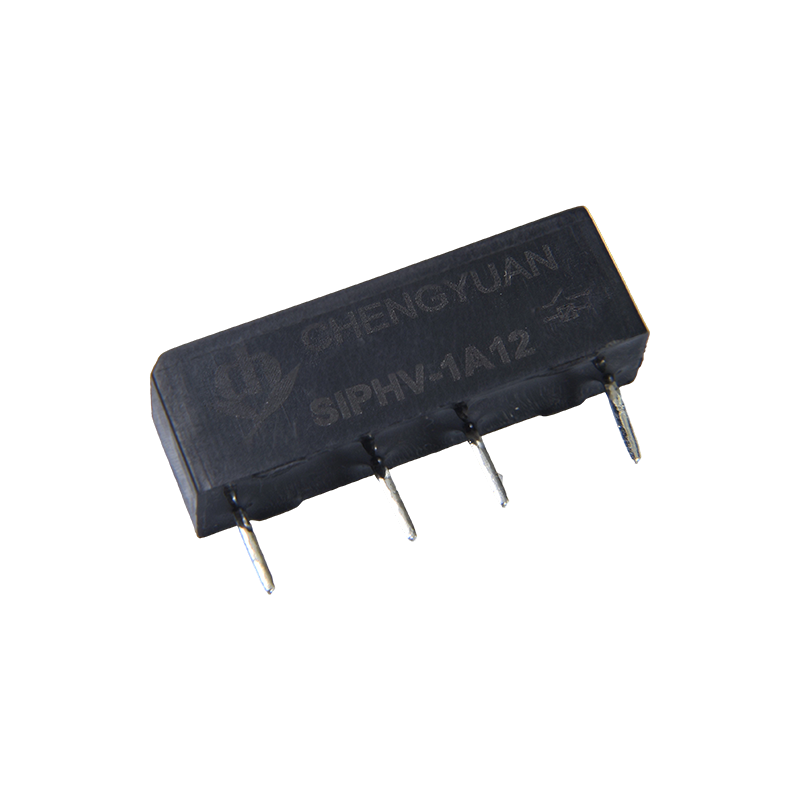

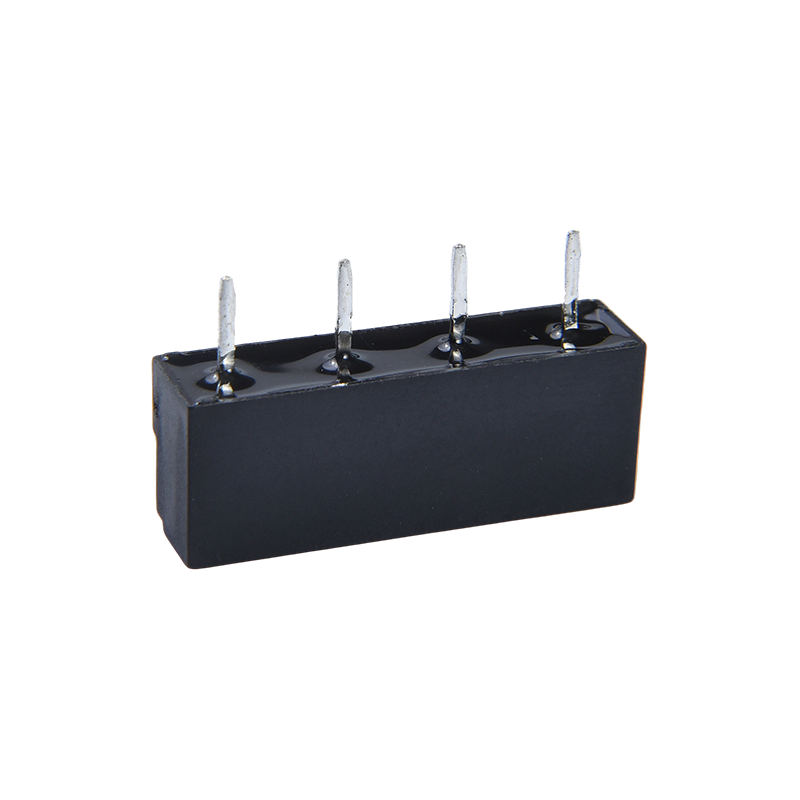

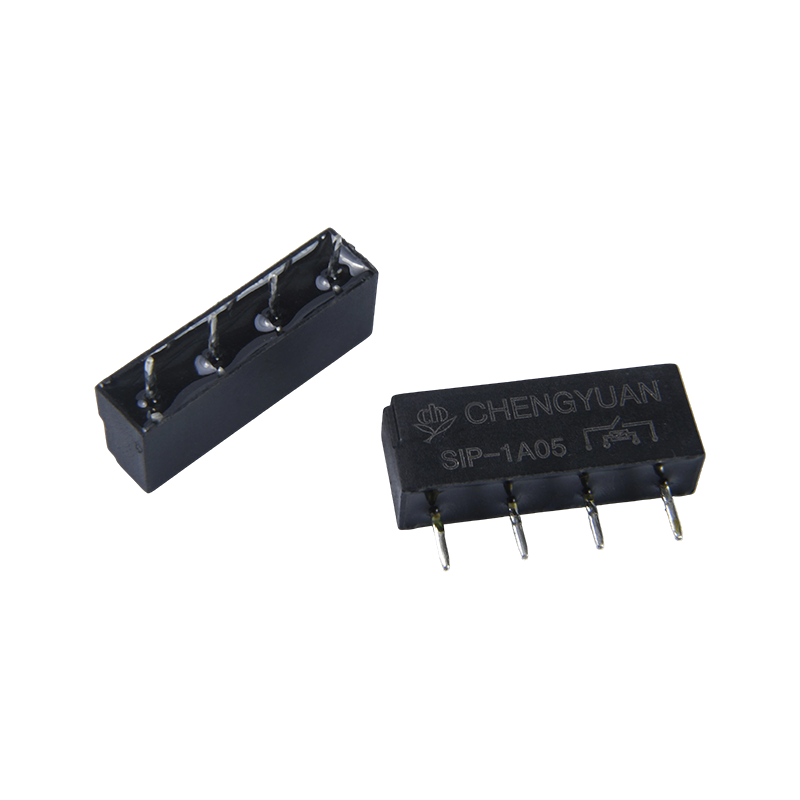

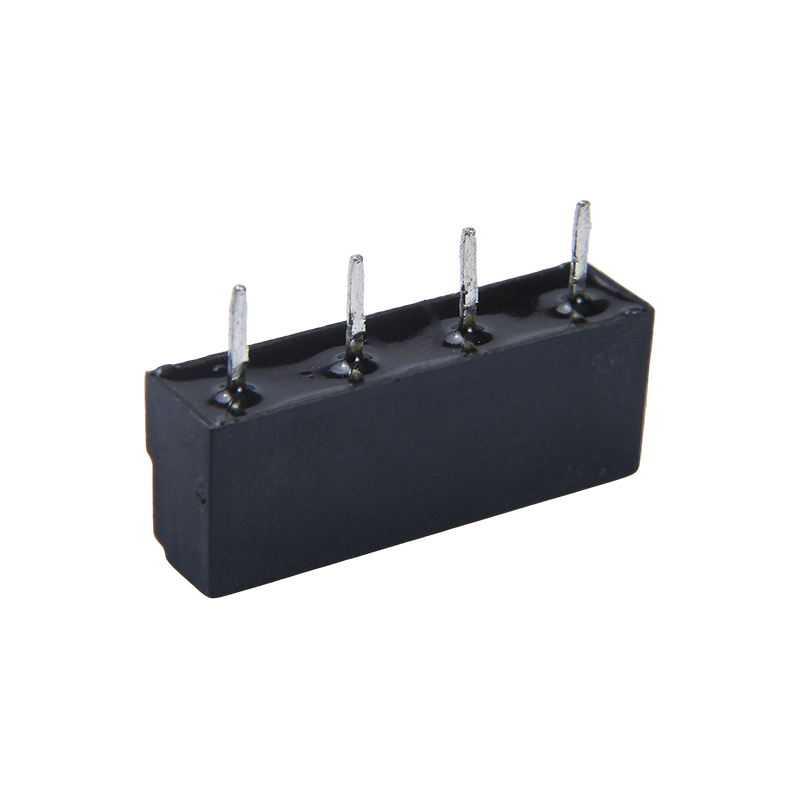

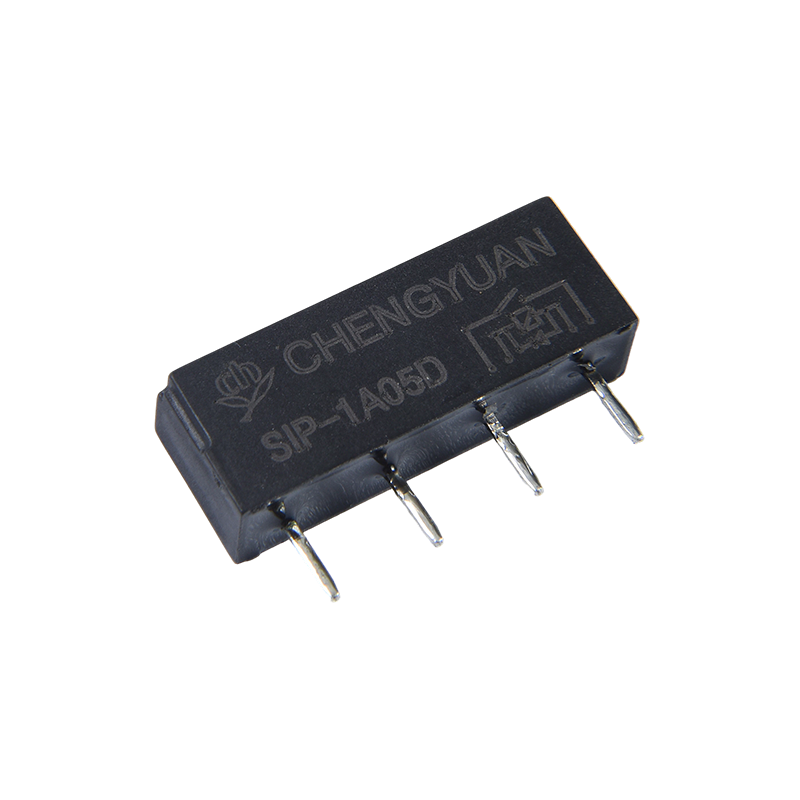

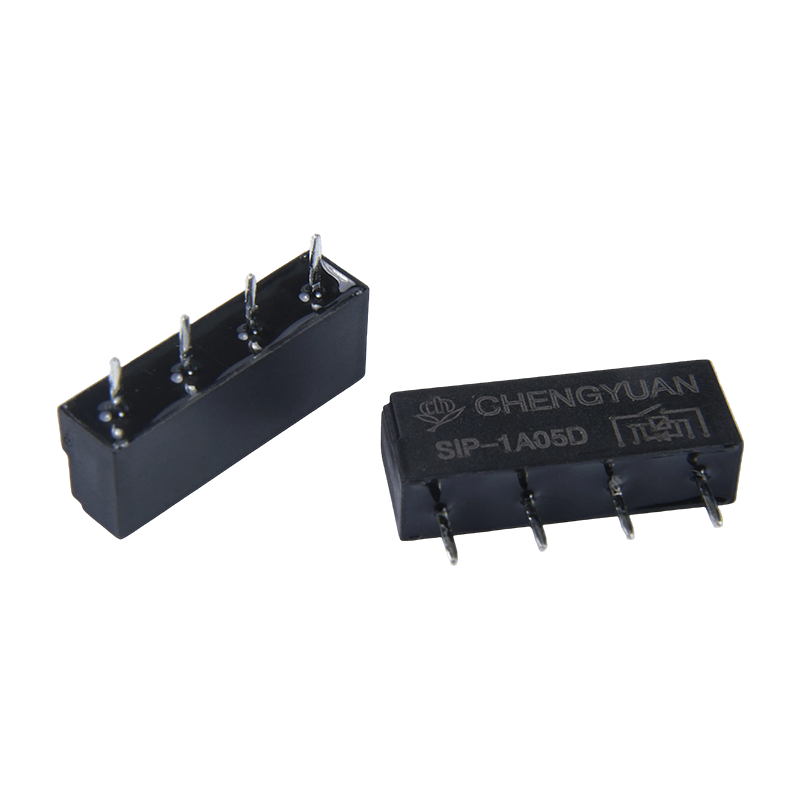

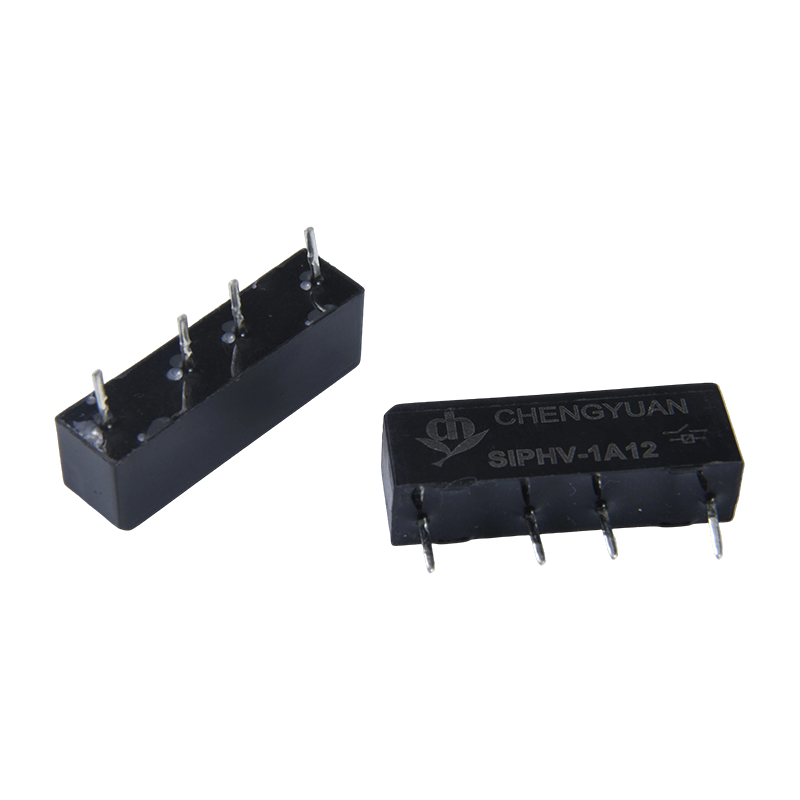

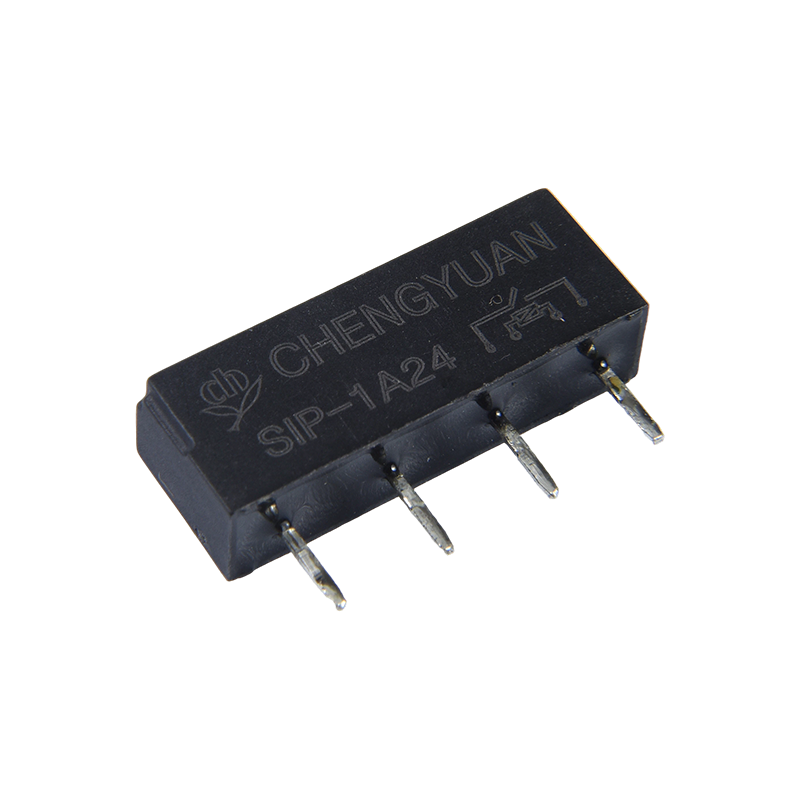

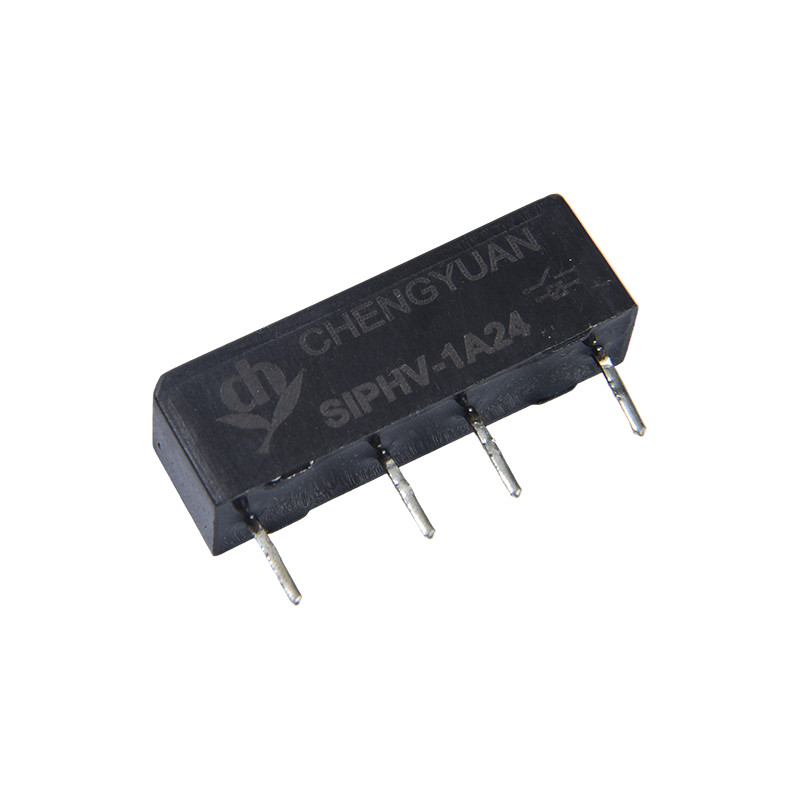

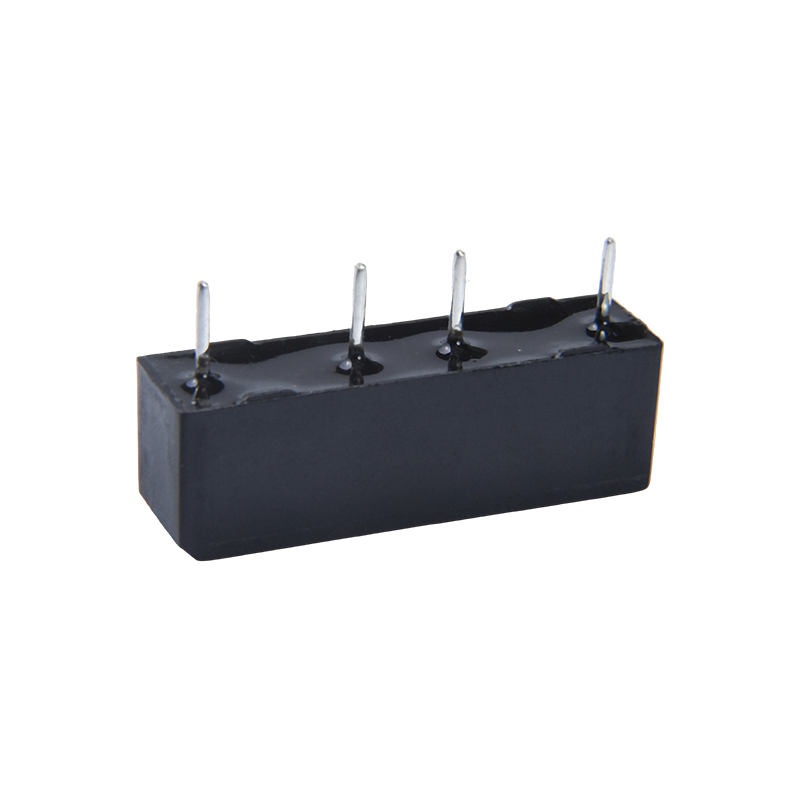

1. المزايا
اتصالات مختومة بالكامل: يتم إغلاق مفتاح القصب في غاز خامل، مما يحمي جهات الاتصال من الغبار والأكسدة، ويوفر مقاومة اتصال مستقرة طويلة الأمد وموثوقية عالية للغاية.
أداء تحويل عالي السرعة: تسمح الكتلة الصغيرة لمفتاح القصب بالتشغيل السريع (يكون وقت التبديل عادةً بالمللي ثانية)، وهو مناسب للتطبيقات التي تتطلب أخذ عينات إشارة سريعة أو تبديل.
استهلاك منخفض للطاقة وعزل عالي: استهلاك طاقة منخفض لمحرك الملف، ومقاومة عزل عالية وتحمل الجهد بين جهات الاتصال والملف، مما يحقق عزل إشارة ممتاز وقدرات مضادة للتداخل.
2. الميزات الرئيسية
سعة الاتصال: 0.5 أمبير عند 125 فولت تيار متردد / 24 فولت تيار مستمر، مصممة خصيصًا لتحويل الإشارات ذات المستوى المنخفض أو إشارات الاستشعار أو الأحمال الحالية الصغيرة.
حزمة مدمجة: تصميم دبوس SIP (حزمة واحدة مضمنة) مع تباعد قياسي بين الدبوس، مما يوفر مساحة PCB وتسهيل التجميع أو الإدخال الآلي.
جهد القيادة الواسع: يدعم الملف الجهد الكهربي من 3 إلى 24 فولت تيار مستمر، وهو متوافق مع المستويات المنطقية الشائعة وفولتية التحكم.
عمر الخدمة الطويل: نظرًا للحماية المختومة، فإن العمر الميكانيكي والكهربائي تحت الحمل المقدر أعلى بكثير من المرحلات الكهرومغناطيسية المفتوحة من نفس الحجم.
3. التطبيقات الرئيسية
معدات الاختبار والقياس: تستخدم في أجهزة القياس المتعددة عالية الدقة، وبطاقات الحصول على البيانات، ومعدات الاختبار التلقائي (ATE) لتبديل مسار الإشارة وتعدد الإرسال.
الاتصالات والأمن: مدمج في المفاتيح القابلة للبرمجة، وأنظمة الإنذار الأمني، وأنظمة التحكم في الوصول لعزل الإشارة ودوائر تبديل الواجهة.
الإلكترونيات الطبية: تستخدم في أجهزة المراقبة الطبية لتبديل الإشارات التناظرية ذات المستوى المنخفض مثل الإشارات الكهربائية الحيوية، وتتطلب عزلًا عاليًا وضوضاء منخفضة.
عزل إشارة التحكم الصناعية: في وحدات الإدخال التناظرية PLC وواجهات الاستشعار، فإنه يوفر العزل الكهربائي والحماية بين الإشارات الميدانية وأنظمة التحكم.
بيانات الاتصال
| اكتب | رشفة |
| مواد الاتصال | رو/Rh |
| مقاومة الاتصال | ≥ 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 0.1A125VAC /0.5 أ 24VDC |
| ماكس. تبديل التيار | 0.5A |
| ماكس. تبديل الجهد | 200 فولت تيار متردد |
| ماكس. تبديل الطاقة | 10 فولت أمبير (تيار متردد)/10 واط (تيار مستمر) |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 0.55 مللي ثانية كحد أقصى. |
| وقت الافراج | 0.2 مللي ثانية كحد أقصى |
| مقاومة العزل | الحد الأدنى 100 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 200 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 1400 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 20 جيجا دقيقة |
| مدمرة | 100 جرام دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 100000000 ops.(at room temperature) |
| التحمل الكهربائي (360ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 1.6 جرام |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 0.012 | 250 | حوالي 0.036 واط | 75% من الاسمية الجهد | 10% من الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 0.01 | 500 | حوالي 0.05 واط |
| 12 | 0.012 | 1000 | حوالي 0.144 واط |
| 24 | 0.012 | 2000 | حوالي 0.288 واط |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتطبيق أقصى جهد مسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

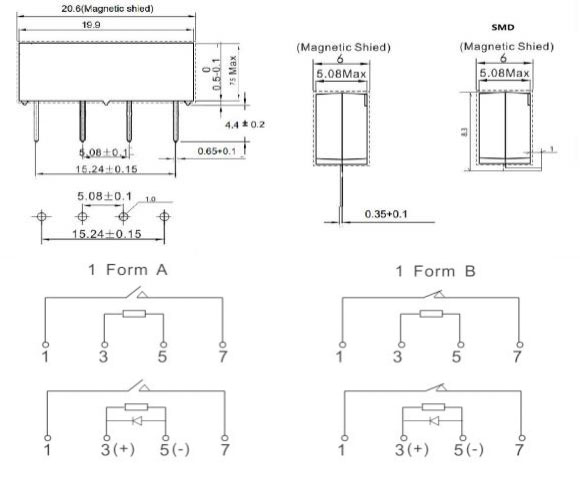

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط ثنائي الفينيل متعدد الكلور (الوحدة: مم)
طلب المعلومات
SIP - 1 - أ - 05 - د - م - SMD
1 2 3 4 5 6 7
1: النوع: SIP
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 3.5، 12، 24VDC
5: قمع الملف العابر: DWith الصمام الثنائي؛ لا شيء: قياسي
6: مع غطاء التدريع: M، NIL Standard
7: مصلحة الارصاد الجوية، معيار NIL
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
