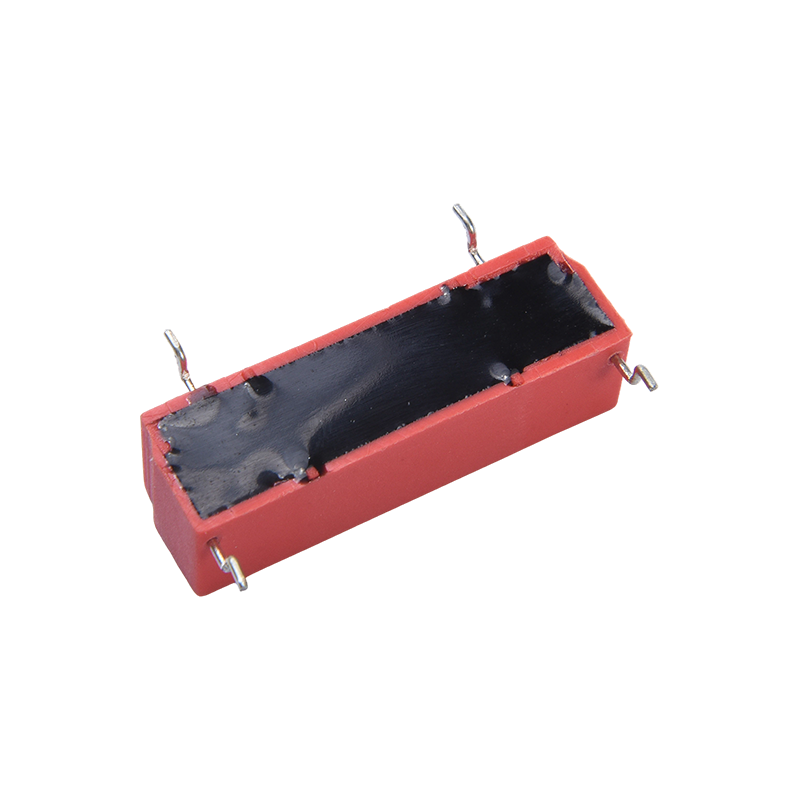

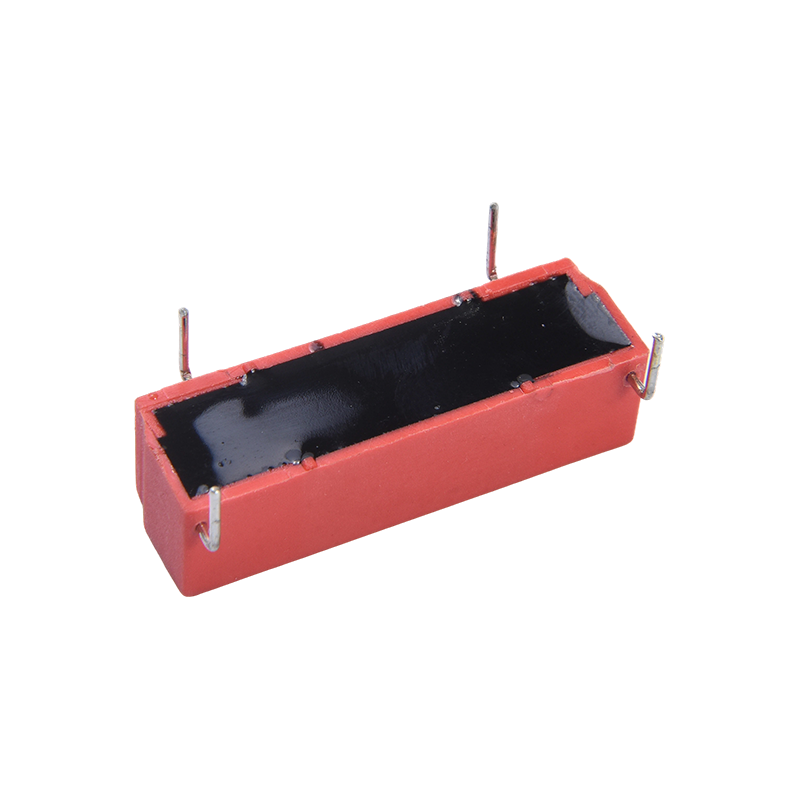

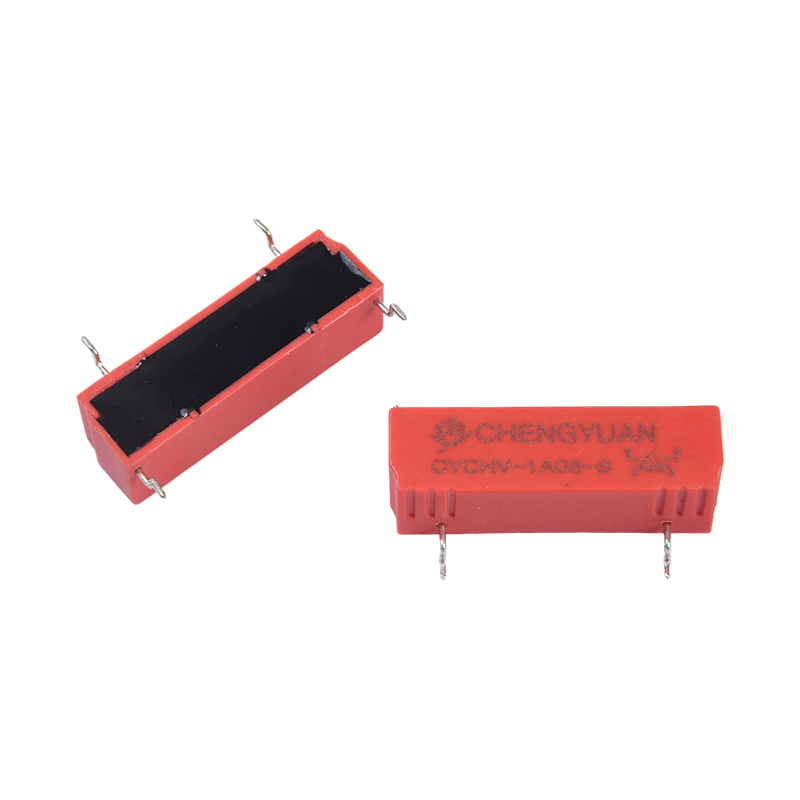

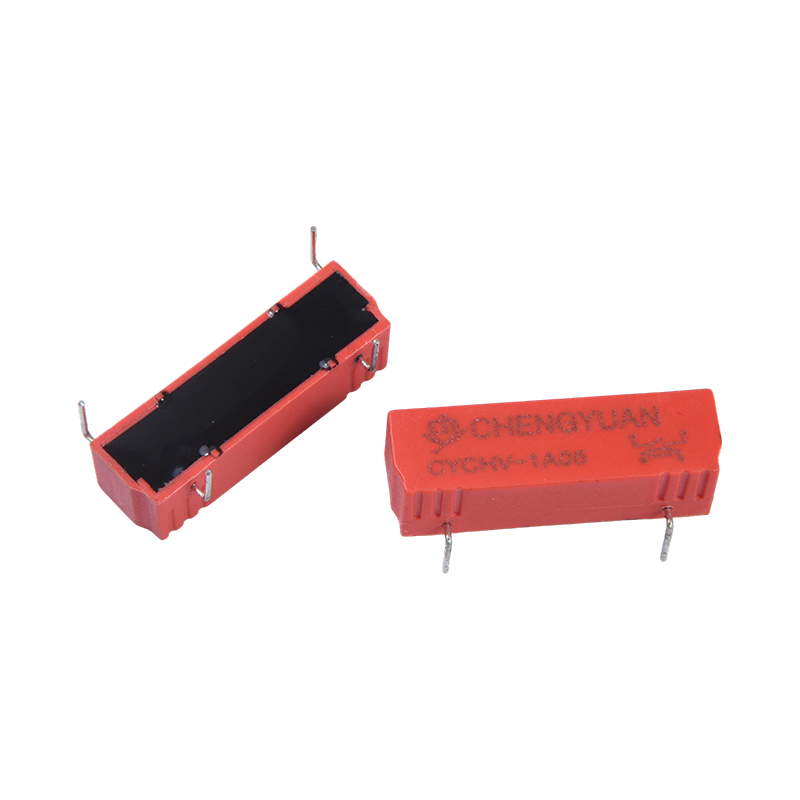

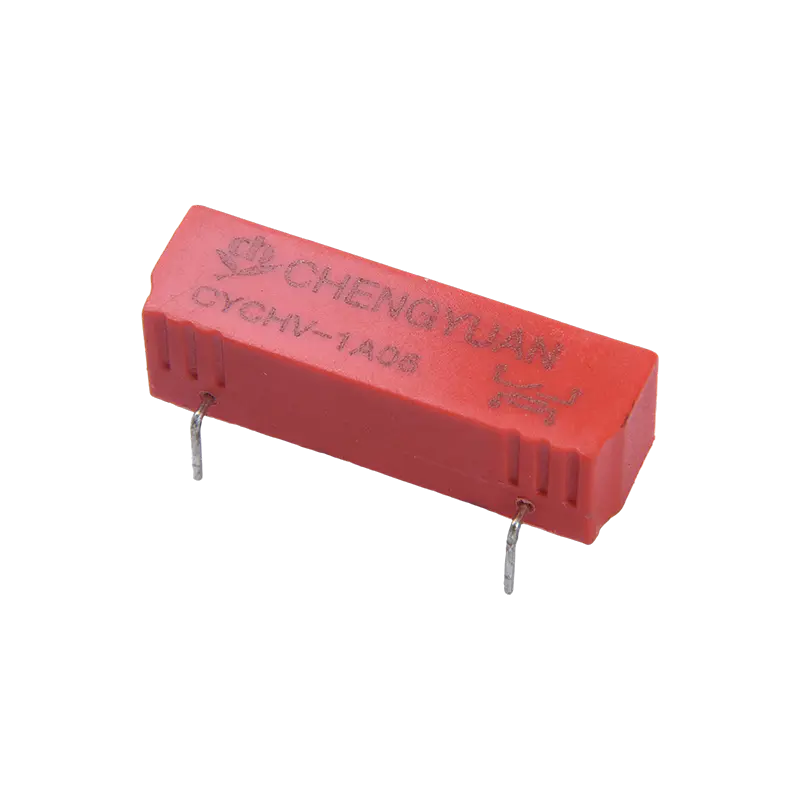

I. هيكل المنتج وميزات التثبيت
1. الهيكل الأساسي: يستخدم هيكل مفتاح القصب المغناطيسي لأنبوب زجاجي محكم الغلق، باستخدام مجال مغناطيسي للتحكم في عمل مفتاح القصب، وتحقيق العزل الفعال لدوائر الجهد العالي والمنخفض؛
2. تصميم مصغر: حجم صغير، مناسب لتركيب ثنائي الفينيل متعدد الكلور، مما يوفر مساحة التثبيت الداخلية وتسهيل التخطيطات عالية الكثافة؛
3. استقرار الأداء: يتميز بالحساسية العالية، والعمر الميكانيكي الطويل، والمقاومة القوية للتدخل البيئي، مما يضمن التشغيل المستقر في ظل ظروف العمل المعقدة.
ثانيا. الوظائف الأساسية والسيناريوهات القابلة للتطبيق
1. الوظائف الأساسية: توفر العزل، والتبديل، والتحكم في دوائر الجهد العالي، بينما تقدم أيضًا كشف الإشارة، والتحكم في استهلاك الطاقة المنخفض، ووظائف التبديل عالية الموثوقية، ومناسبة للتطبيقات المقاومة للانفجار/الرطوبة؛
2. مجال الطاقة الجديد: ينطبق على أنظمة الكشف عن العزل وإدارة التيار في المركبات الكهربائية، وأكوام الشحن، والعاكسات، ومعدات تخزين الطاقة، وما إلى ذلك.
3. مجال الاختبار والأجهزة: يستخدم في تطبيقات عزل الجهد العالي للأجهزة، وإمدادات الطاقة ذات الجهد العالي، ومجالات الاختبار الأخرى؛
4. سيناريوهات الجهد العالي الأخرى: مناسبة لمعدات الاختبار الأوتوماتيكية (ATE)، والأجهزة الطبية، والخلايا الكهروضوئية، والمحطات الأساسية، والتطبيقات الأخرى التي تتطلب عزل الجهد العالي والتبديل الموثوق. رابعا. الاستفادة من المزايا الأساسية
1. مقاومة الجهد العالي للغاية: خصائص العزل الممتازة والجهد الفائق الذي يتحمل الأداء بين جهات الاتصال والملفات يضمن التشغيل الآمن في البيئات ذات الجهد العالي.
2. التصغير والتوافق مع الجهد العالي: يحقق قدرات تحويل الجهد العالي في حجم صغير، مما يلبي المتطلبات المزدوجة لتصغير المعدات والتحكم في الجهد العالي؛
3. مجموعة واسعة من التطبيقات: تغطي العديد من مجالات التطبيقات ذات الجهد العالي مثل الطاقة الجديدة، وأدوات الاختبار، والمعدات الطبية، والاتصالات، مما يوفر تنوعًا قويًا.
4. عمر افتراضي طويل وموثوقية عالية: يعمل العمر الميكانيكي الطويل والحساسية العالية والشهادات الموثوقة على تقليل تكاليف صيانة المعدات ومخاطر الفشل.
| بيانات الاتصال |
| اكتب | CYCHV |
| مواد الاتصال | سبائك الروديوم |
| ترتيب الاتصال | 1 أ |
| مقاومة الاتصال | ≥ 150 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 10 مللي أمبير، 1500 فولت تيار مستمر/ 15 مللي أمبير، 1000 فولت تيار مستمر، 1 أمبير، 30 فولت تيار مستمر |
| ماكس. تبديل التيار | 1 أ |
| ماكس. تبديل الجهد | 1500 فولت تيار متردد/1000 فولت تيار مستمر |
| ماكس. تحمل التيار | 2.5A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | ≥ 1.5 مللي ثانية كحد أقصى. |
| وقت الافراج | ≥ 0.5 مللي ثانية الحد الأقصى. |
| مقاومة العزل | الحد الأدنى 10000 ميجا أوم (عند 100 فولت تيار مستمر، الرطوبة النسبية أقل من 45%) |
| قوة عازلة | بين جهات الاتصال المفتوحة: Standard3000VDC نوع الضغط العالي 3500VDC |
| بين الملف والاتصال: 7000VDC |
| مقاومة الاهتزاز | 10-55 هرتز، 20 جرام |
| مقاومة الصدمات | 1/2 نصف موجة جيبية، 11 مللي ثانية، 3 محوري، 30 جرام |
| التحمل | التحمل الميكانيكي (10800ops./h) | 100000000 OPS.(في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 105 درجة مئوية |
| الوزن | تقريبا. 4.5 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 40 | 120 | 0.2 | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

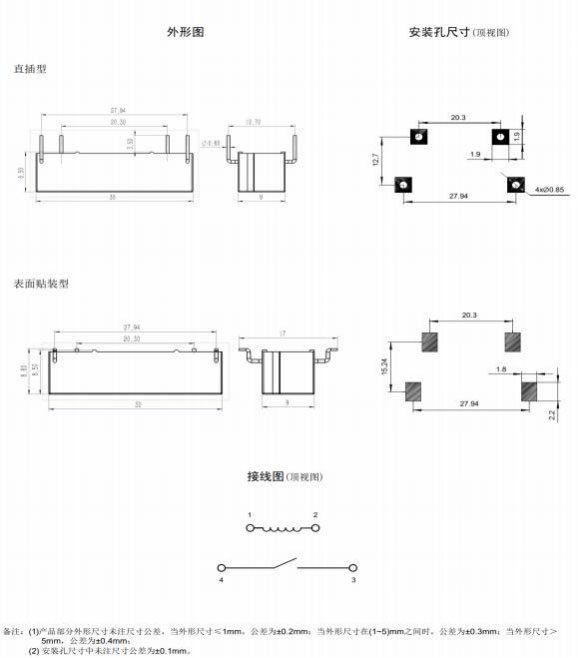

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)
طلب المعلومات
CYCHV - 1 أ - 12VDC - S - XX
1 2 3 4 5 6
1: النوع: CYCHV
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: أ من أ
4: الجهد الاسمي: 5,12,24VDC
5: شكل التركيب:(THT) ; S ( SMT)
6: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم - متطلبات خاصة
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
المنتج المناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
