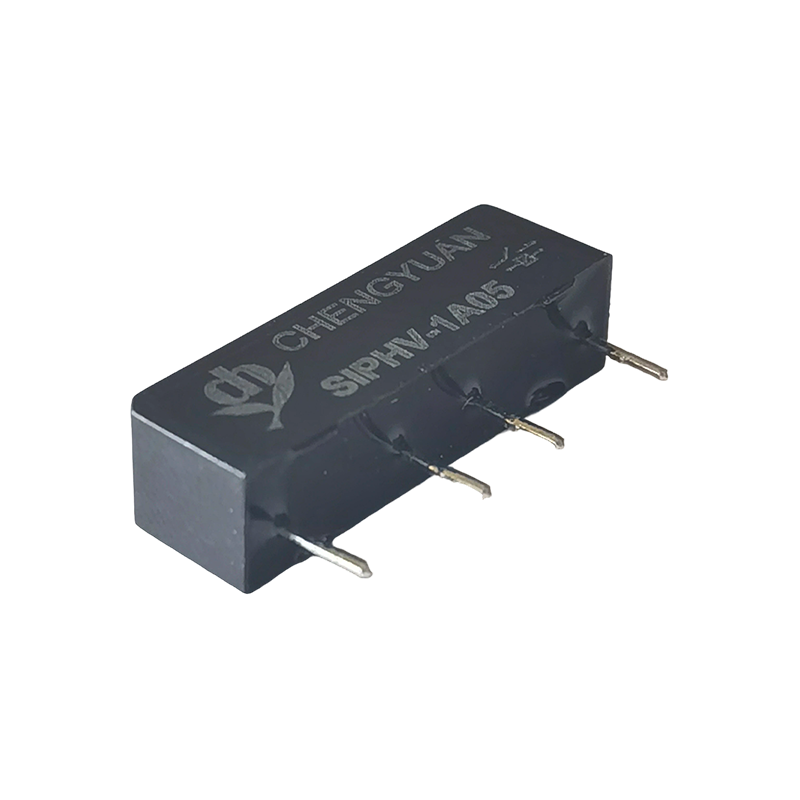

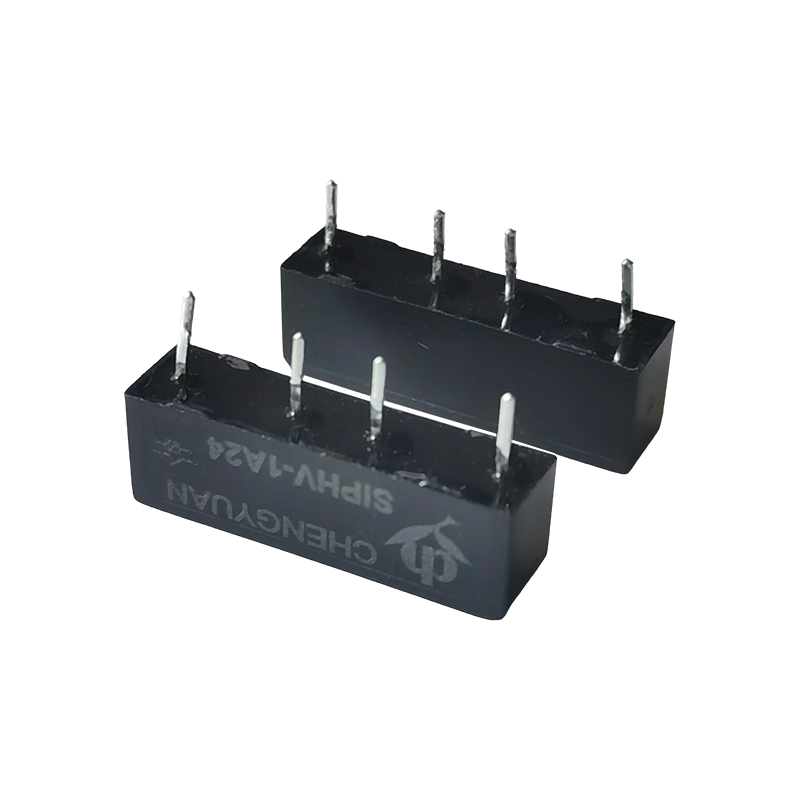

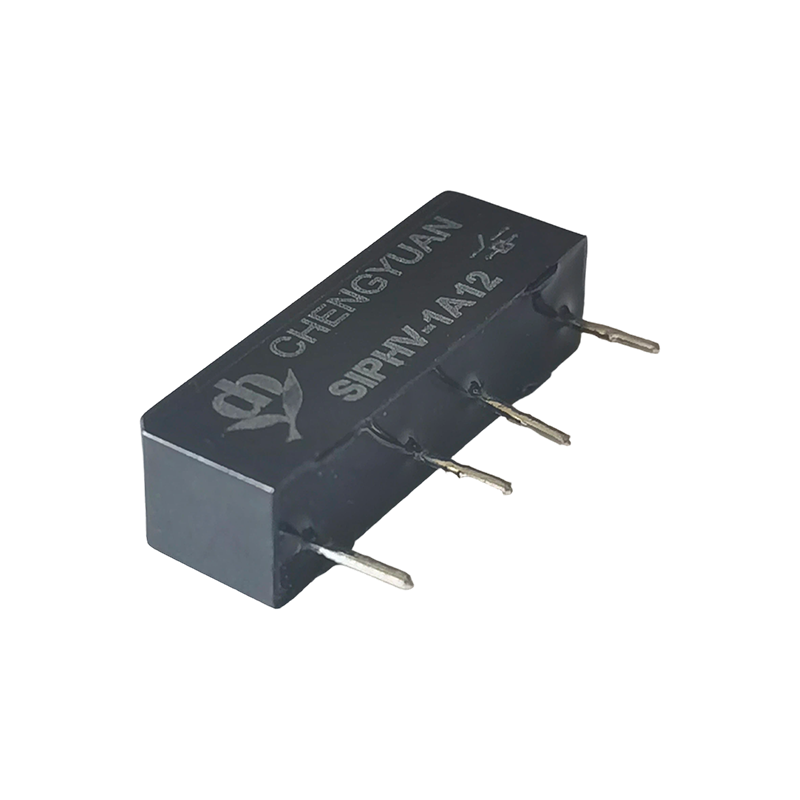

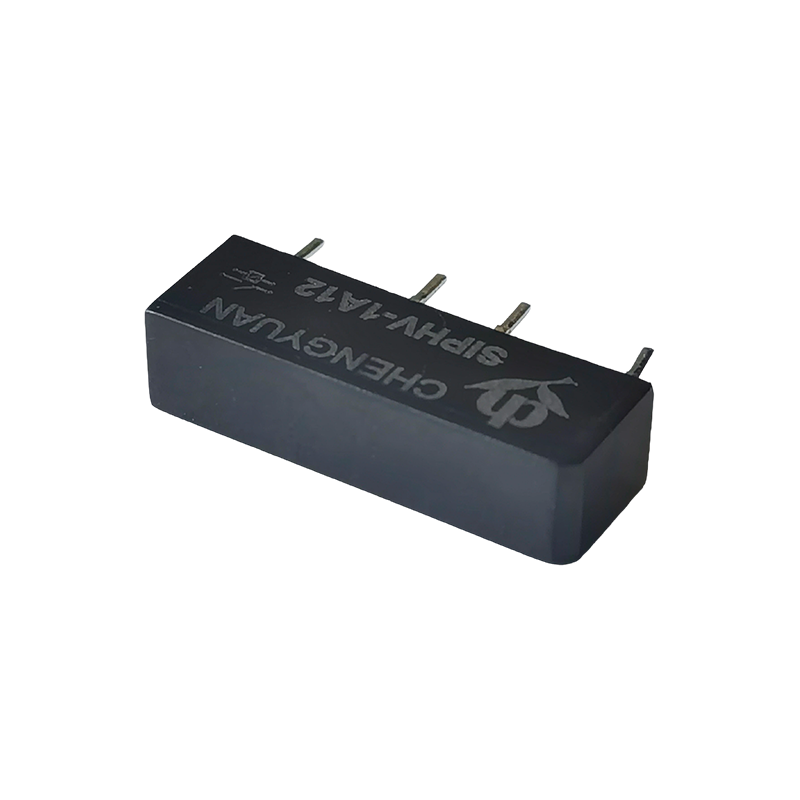

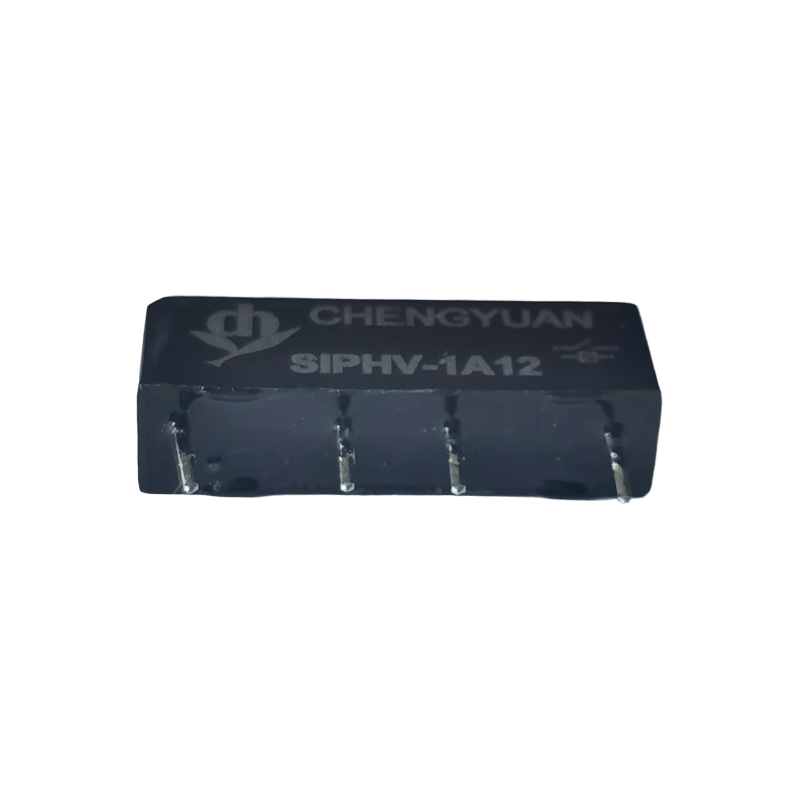

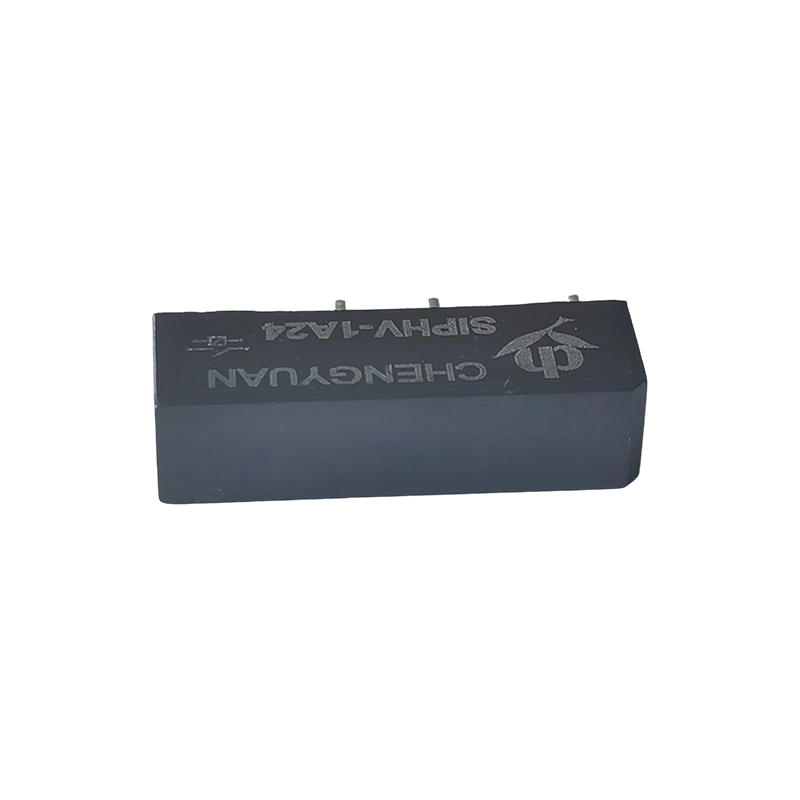

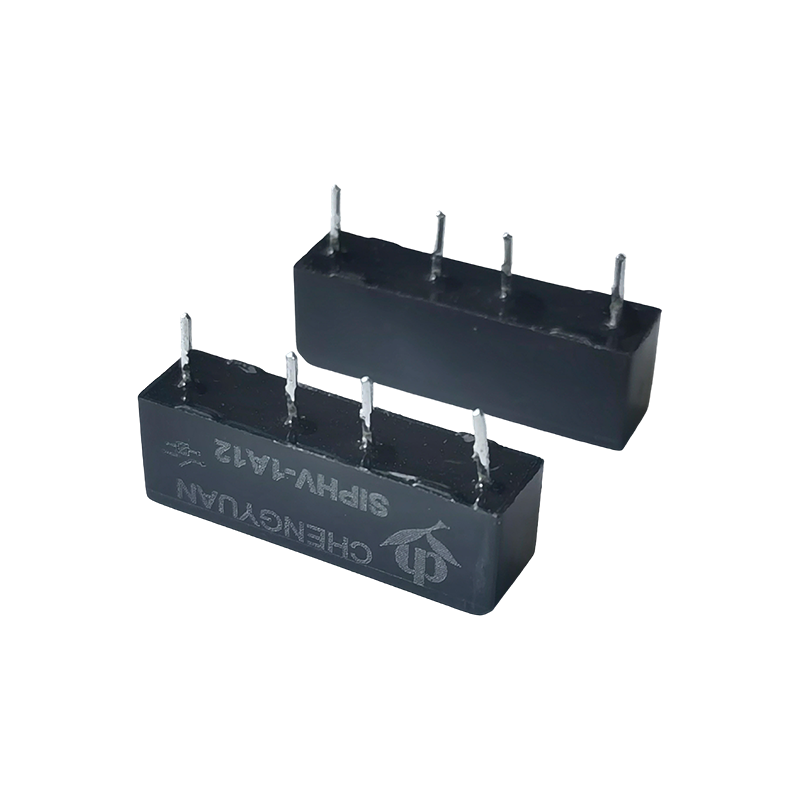

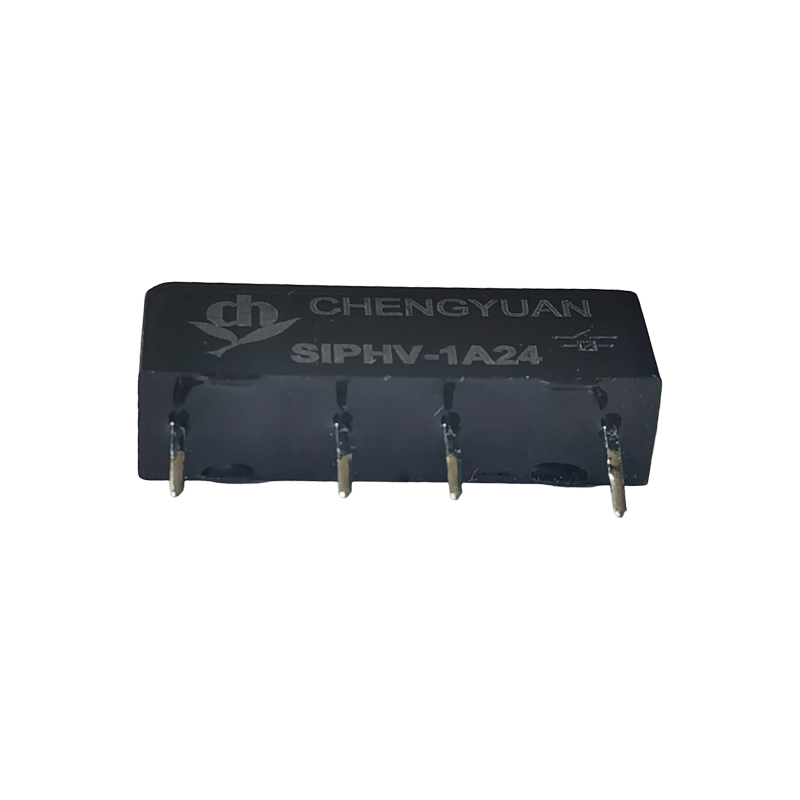

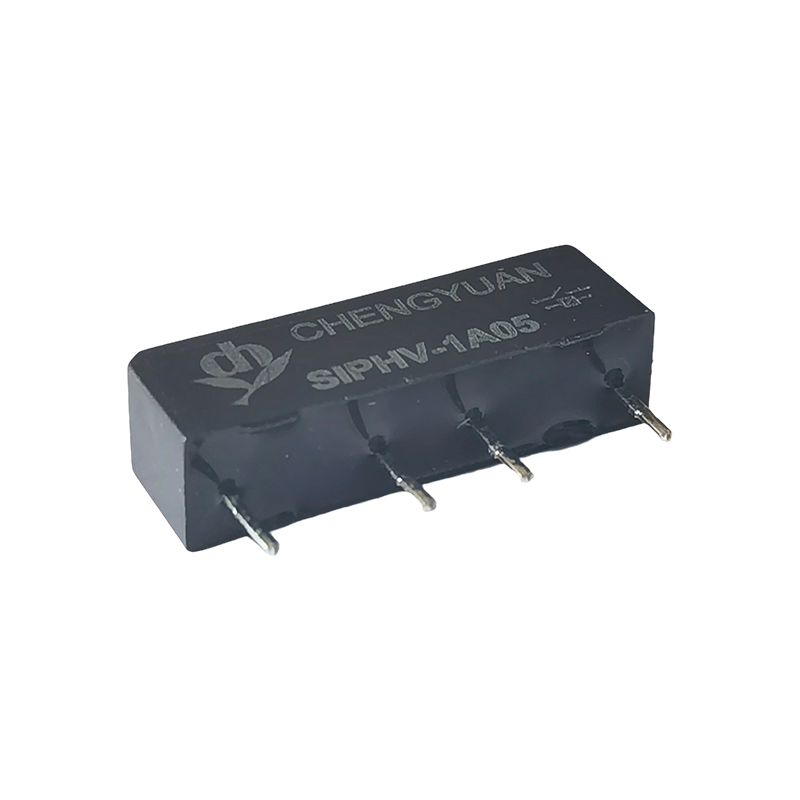

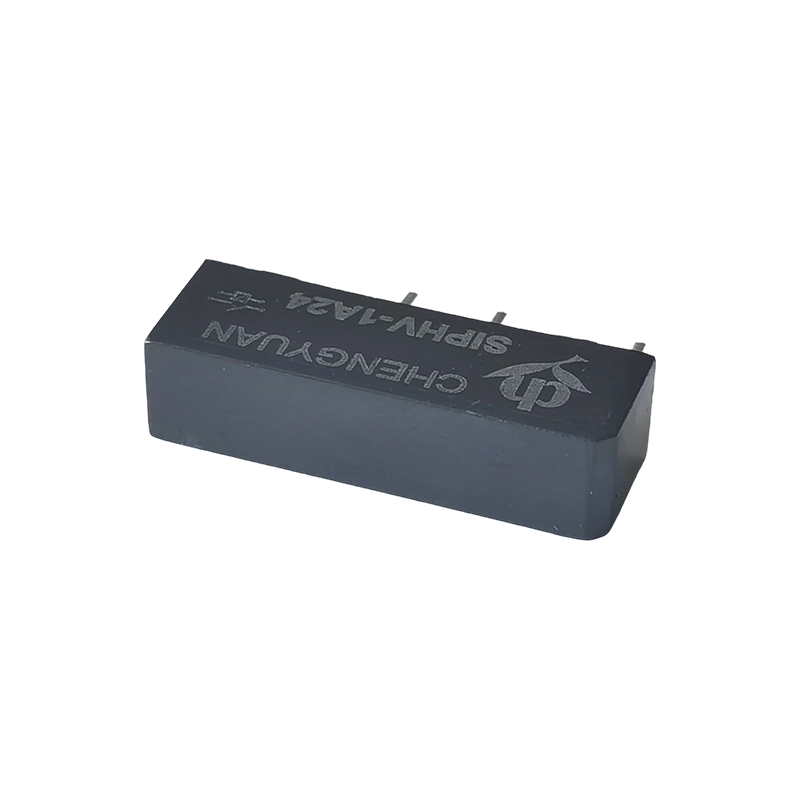

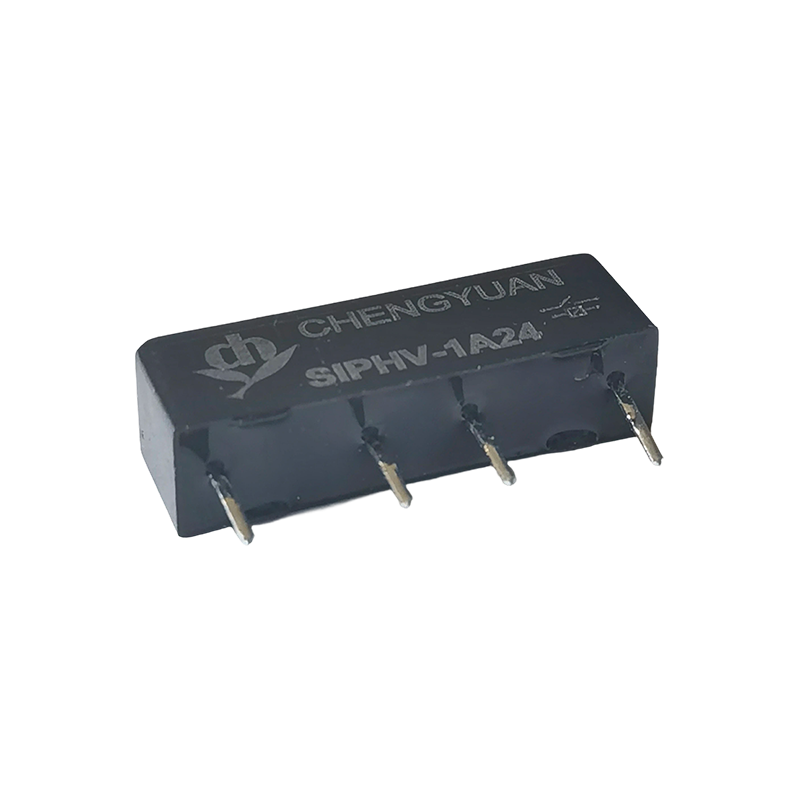

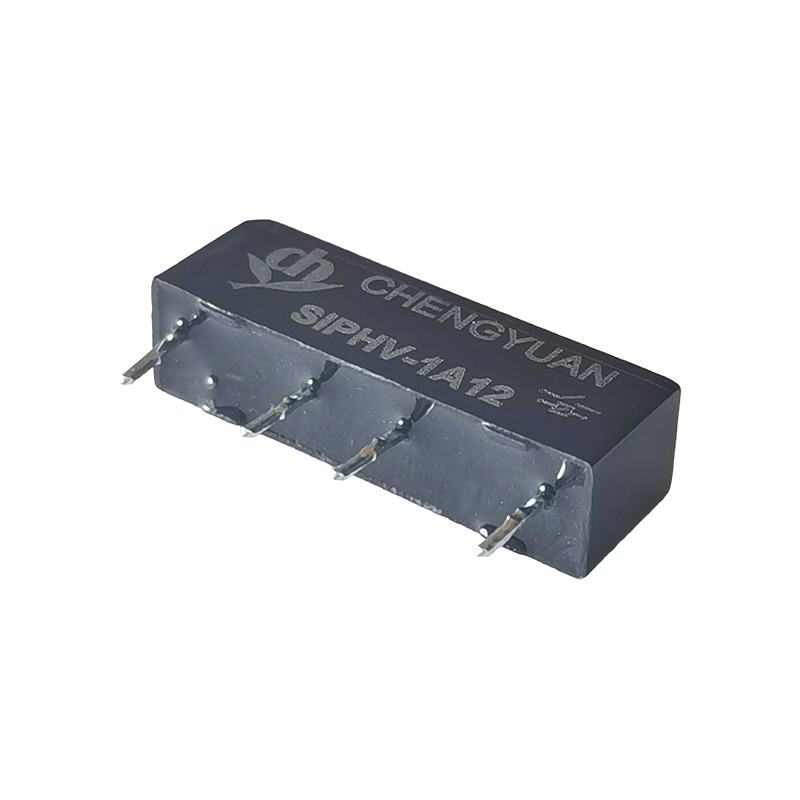

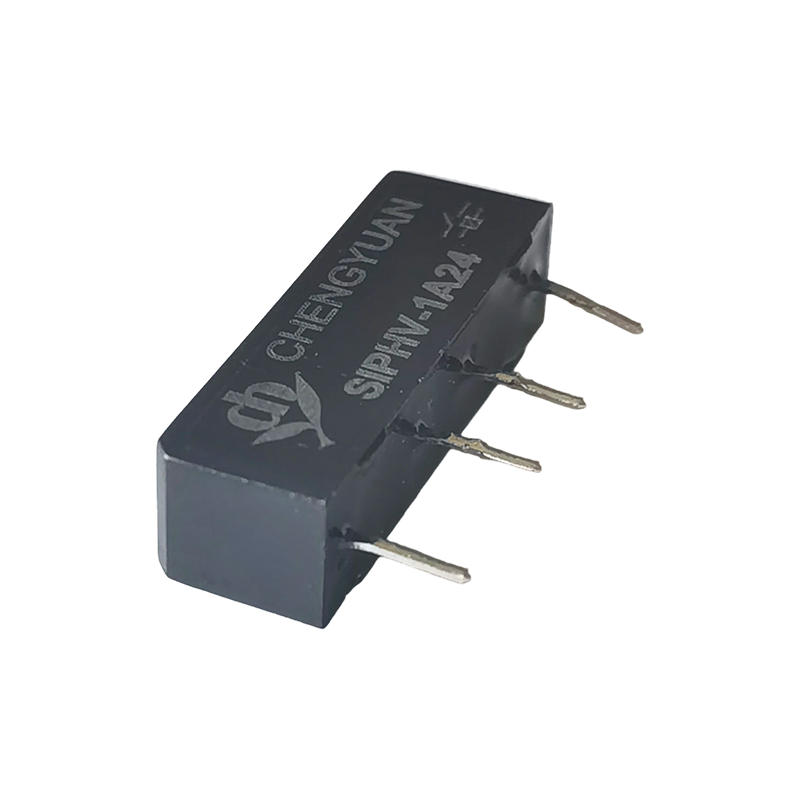

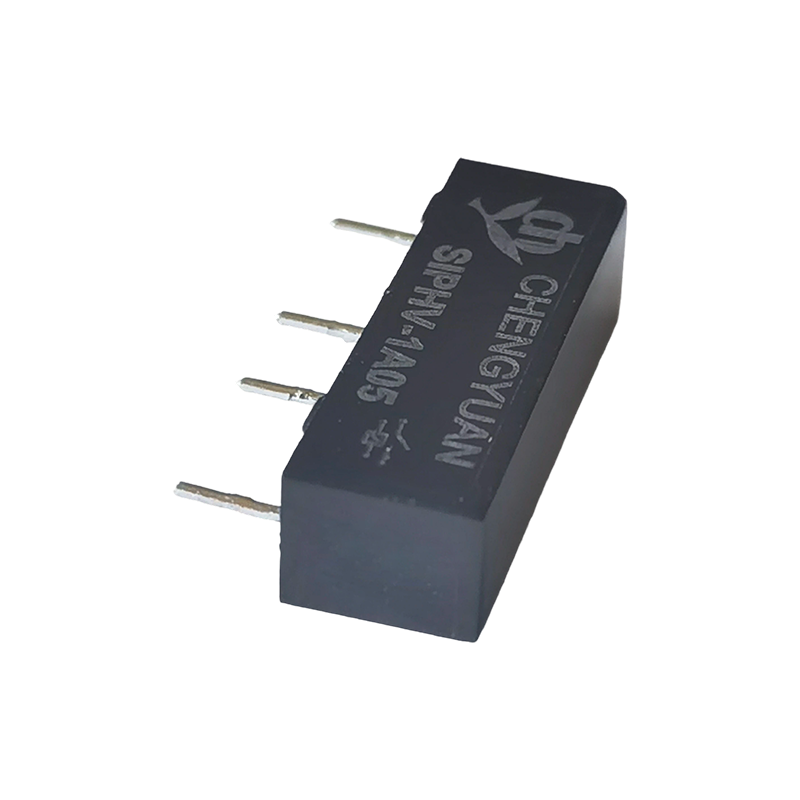

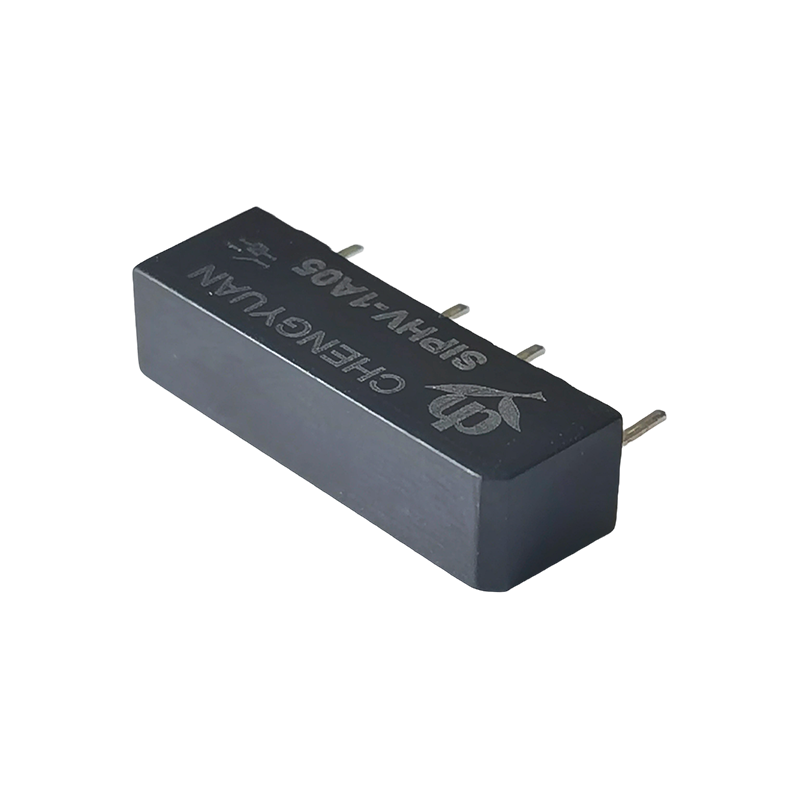

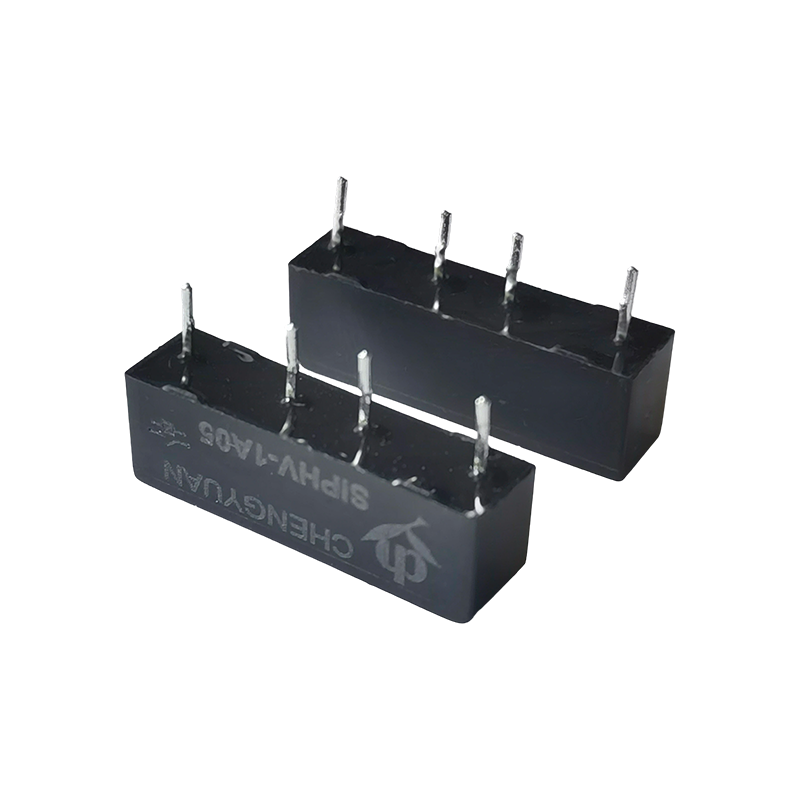

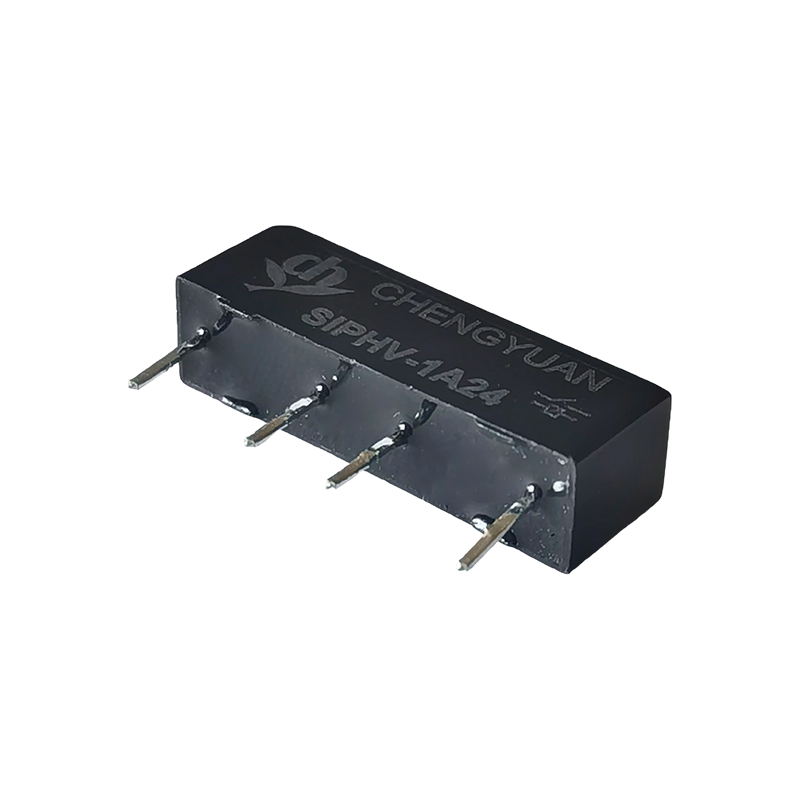

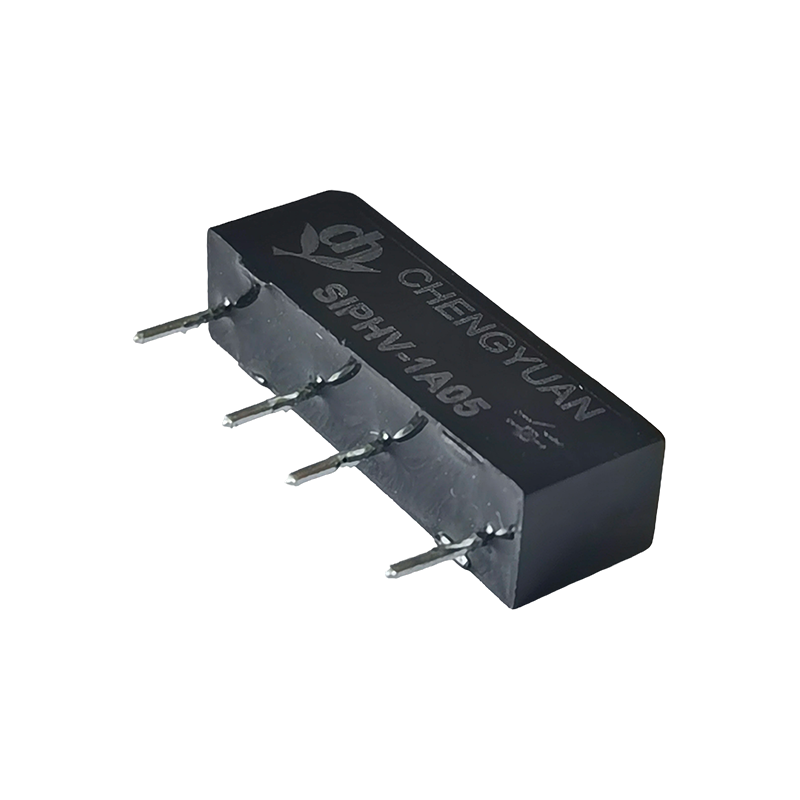

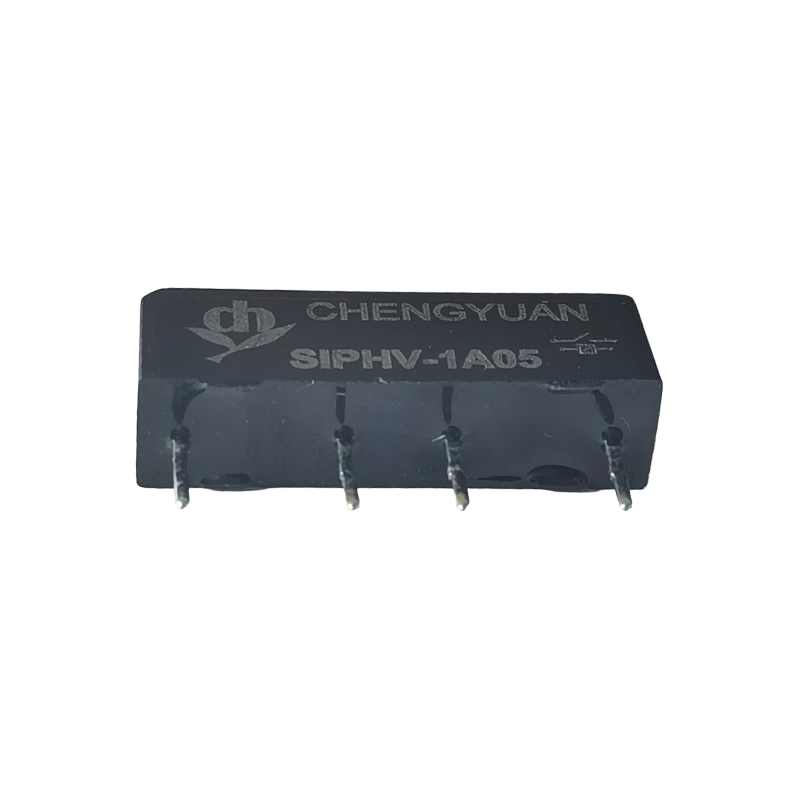

ميزات المنتج:
مقاومة الجهد العالي للغاية: أقصى جهد مقنن يصل إلى 4KVDC، قادر على تحمل أحمال تصل إلى 1000VAC / VDC، وهو ما يتجاوز بكثير مستوى مقاومة الجهد للمرحلات النموذجية.
تقنية Reed Switch: تستخدم مفتاح Reed كعنصر التبديل الأساسي، مما يوفر سرعة تبديل سريعة وعمرًا طويلًا ومقاومة اتصال منخفضة.
عبوة مصغرة: تصميم SIP صغير الحجم (حزمة واحدة مضمنة) يوفر مساحة لوحة الدائرة بشكل كبير، مما يسهل التثبيت عالي الكثافة.
التثبيت المباشر لثنائي الفينيل متعدد الكلور: مصمم خصيصًا لألواح ثنائي الفينيل متعدد الكلور، مما يضمن اللحام الآمن والملاءمة للإنتاج الآلي.
استهلاك منخفض للطاقة: يتراوح جهد الملف من 3VDC إلى 24VDC، ويمكن دمجه بسهولة في العديد من دوائر التحكم ذات الجهد المنخفض.
التطبيقات النموذجية:
معدات اختبار الجهد العالي: تستخدم في أدوات الاختبار مثل أجهزة اختبار تحمل الجهد واختبار العزل لتبديل وعزل إشارات الجهد العالي.
الإلكترونيات الطبية: مناسبة لأقسام التحكم في الجهد العالي في المعدات الطبية، مما يضمن العزل الآمن.
معدات الاتصالات: تستخدم في وحدات الدوائر التي تتطلب عزل الجهد العالي أو التبديل في أنظمة الاتصالات.
تعمل أدوات القياس الدقيقة كمكون رئيسي لتحويل الإشارات ذات الجهد العالي في أنظمة القياس عالية الدقة.
الأتمتة الصناعية: تستخدم لنقل الإشارات وحمايتها في دوائر التحكم ذات الجهد العالي.
| تقييم جهة الاتصال |
| ترتيبات الاتصال | 1أ؛ |
| تقييم جهة الاتصال | 100 واط (الحد الأقصى لجهد التحويل 350 فولت تيار مستمر، 300 فولت تيار متردد) |
| ماكس تبديل الجهد | 1000VAC الذروة / VDC |
| ماكس التبديل الحالي | 1.0 أ |
| ماكس تحمل الحالي | 2.5 أ |
| متوسط العمر المتوقع | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| معلمة الملف |
| جهد الملف (VDC) | مقاومة الملف Ω± 10% | التيار العادي (مللي أمبير) | الافراج عن الجهدVDC (الحد الأدنى) (8% من الجهد المقنن) | التقاط الجهد VDC (الحد الأقصى) (75% من الجهد المقنن) |
| تصنيف | ماكس |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
الحذر: 1، إن استخدام أي جهد ملف أقل من جهد الملف المقدر سوف يضر بتشغيل المرحل.
2، جهد الالتقاط والتحرير مخصص لأغراض الاختبار فقط ولا يجب استخدامه كمعايير تصميم.
| حالة التشغيل |
| اتصل بالمقاومة | 150mΩ |
| انهيار الجهد | لفائف إلى جهات الاتصال | 4000 فولت تيار مستمر |
| عبر الاتصال | 4000 فولت تيار مستمر |
| مقاومة العزل | افتح جهات الاتصال 1X1011Ω دقيقة. جهات الاتصال إلى الملف 1X1011Ω MIN. |
| السعة | عبر الاتصال المفتوح | 1.0pF |
| فتح جهة الاتصال للملف | 2.0pF |
| وقت التشغيل | 1.0 مللي ثانية |
| وقت الإصدار | 0.25 مللي ثانية |
| درجة حرارة التشغيل | -40 درجة مئوية - 85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية - 105 درجة مئوية |
| درجة حرارة اللحام | 5 ثانية. الحد الأقصى 260 درجة مئوية |

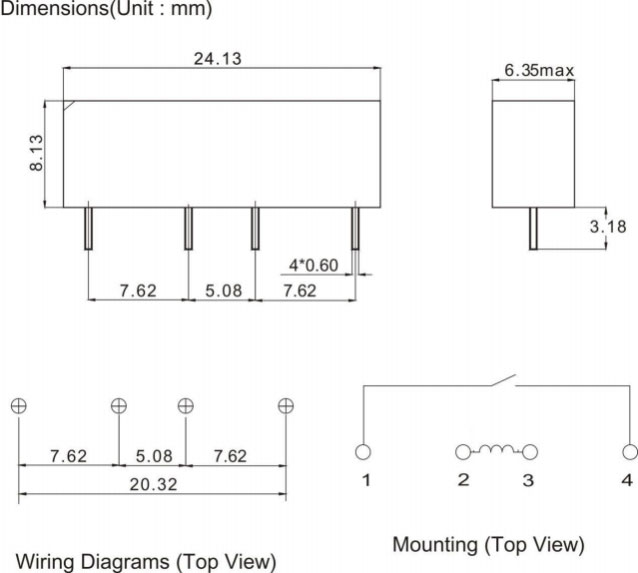

الأبعاد (مم)
| طلب المعلومات |
| SIPHV - 1A 12 1 2 3 |
| 1. رقم الجزء: SIPHV 2. نموذج الاتصال:1أ 3.الجهد المقنن للملف (VDC): DC:5,12,24 |
