دليل موصلات الفرن: جهد الملف، وتقييمات الاتصال، والاختبار، والاستبدال

عادةً ما تنتهي مكالمة عدم الحرارة في أبرد صباح في العام عند نفس العنصر. منظم الحرارة يتصل، لوحة التحكم ترسل 24 فولت تيار متردد، المحول يتم فحصه، وعناصر التسخين لا تزال باردة. موصل الفرن هو الجزء الذي توقف عن أداء وظيفته.

قواطع الفرن عبارة عن مفتاح كهربائي للخدمة الشاقة. يسحب ملف الجهد المنخفض، الذي يكون دائمًا 24 فولت تيار متردد في المعدات السكنية، وصلات الجهد الخطي التي تحمل التيار الكامل لعناصر التسخين أو محرك المنفاخ. تحدد ثلاثة أرقام الجزء الصحيح: جهد الملف، تصنيف تيار الاتصال عند الجهد المطبق، وتكوين القطب. قم بمطابقة الثلاثة جميعها وسيعمل الموصل لسنوات من مواسم التسخين. تفويت واحدة والنتيجة هي جهات اتصال ملحومة، أو ملف ثرثرة، أو نفس المكالمة بدون حرارة في الشتاء المقبل.

ما يفعله المقاول الفرن في الدائرة

يوجد الموصل للحفاظ على أسلاك التحكم ذات الجهد المنخفض بعيدًا عن جهد الخط. تعمل منظمات الحرارة ولوحات التحكم بجهد 24 فولت تيار متردد، وهو أمر آمن للتمرير عبر كابل منظم الحرارة الرفيع. تعمل عناصر التسخين ومحركات المنفاخ والضواغط بجهد 120 أو 208 أو 240 أو 277 فولت تيار متردد ويمكنها سحب عشرات الأمبيرات. المقاول يجلس على تلك الحدود. يتم توصيل ملفها بدائرة التحكم، ويتم توصيل جهات الاتصال الخاصة بها بدائرة الخط، ولا يتلامس الاثنان كهربائيًا أبدًا.

يعتمد مكان حياة الجزء على المعدات:

• الأفران الكهربائية ومعالجات الهواء: يقوم الموصل بتبديل مجموعات عناصر التسخين، وغالبًا ما يعمل جنبًا إلى جنب مع أجهزة التسلسل التي تقوم بتشغيل العناصر على مدار عدة ثوانٍ.
• أفران الغاز: يقوم الموصل أو مرحل المروحة بتبديل محرك المنفاخ عند جهد الخط بمجرد أن تقرر اللوحة أن المبادل الحراري دافئ بدرجة كافية.
• الوحدات المعبأة والأقسام الخارجية: يقوم الموصل بتبديل الضاغط ومروحة المكثف معًا، ولهذا السبب يتم تحديد تصنيفها في أمبير الدوار المقفل بالإضافة إلى أمبير التشغيل.

يجدر فصل الموصل عن المرحلات الصغيرة الموجودة على لوحة التحكم في الفرن. تعمل مرحلات اللوحة على تبديل صمام الغاز أو المحفز أو جهاز الترطيب والتعامل مع أمبير أو اثنين. يتعامل الموصل مع الحمل الثقيل، وهذا الاختلاف في الخدمة يدفع كل تصنيف مطبوع على الملصق الخاص به.

الأرقام المهمة قبل تحديدها أو استبدالها

الجهد لفائف يأتي أولا. لن يتم سحب ملف 24 فولت تيار متردد بشكل موثوق في دائرة 120 فولت تيار متردد، ولن يتحرك ملف 240 فولت تيار متردد على دائرة 24 فولت تيار متردد. تبلغ قوة معظم محولات الأفران السكنية 24 فولت تيار متردد ويتم تصنيفها بحوالي 40 فولت أمبير، وهو ما يكفي لملف موصل بالإضافة إلى صمام غاز ولوحة. تتحمل الملفات بعض الترهل، ولكن عندما يكون المحول ضعيفًا أو يكون كابل منظم الحرارة أصغر من الحجم، فإن الموصل يرتعش بدلاً من الإغلاق بشكل نظيف، ويحرق الثرثرة الملف بشكل أسرع من أي شيء آخر.

يأتي تصنيف الاتصال في المرتبة الثانية ويتكون من جزأين. يغطي تصنيف المقاومة، غالبًا 25 أو 30 أو 40 أمبير عند 240 إلى 277 فولت تيار متردد، بنوك عناصر التسخين. يتم تحديد تصنيف المحرك على أنه أمبير الحمل الكامل ومضخم الدوار المقفل، وهو الرقم المهم عند وضع الضاغط على نقاط الاتصال. موصل المقاومة 40 أمبير لا يكون تلقائيًا موصل ضاغط 40 أمبير.

ثم تأتي التفاصيل الميكانيكية:

• تكوين القطب: قطب واحد لساق واحدة، قطبين لمرحلة واحدة 240 فولت تيار متردد، ثلاثة أقطاب لثلاث مراحل.
• نوع الطرف: أطراف لولبية، أو وصلات سريعة ربع بوصة، أو العروات الصندوقية.
• بصمة التركيب، ونمط الدعامة، وموضع أطراف الملف.

عندما يكون الحمل صغيرًا، تستخدم بعض المعدات مرحل طاقة ملحومًا بلوحة التحكم بدلاً من موصل لوحة منفصل. يغطي جزء مثل مرحل CYF3 SPST PCB، المصنف 16 أمبير عند 250 فولت تيار متردد، التبديل على متن الطائرة حيث يكون حجم الموصل الكامل كبيرًا.

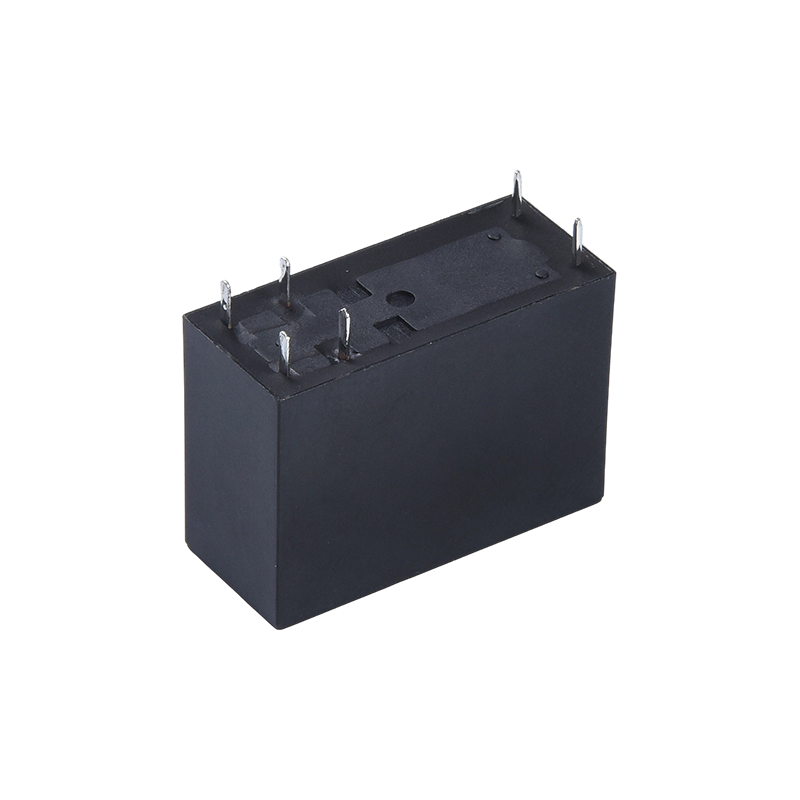

مرحل CYF3 PCB للتبديل على متن الطائرة مرحل ثنائي الفينيل متعدد الكلور مدمج بقدرة 16 أمبير و250 فولت تيار متردد لتبديل لوحة التحكم حيث يكون حجم موصل اللوحة المنفصل كبيرًا؛ عزل عالي التلامس للملف يدعم المعدات المدمجة. عرض المنتج →

الأعراض التي تخبرك بفشل الموصل

نادرا ما يفشل المقاول دون سابق إنذار. يشير نمط الفشل عادة إلى الجزء المحدد الذي استسلم.

• لا توجد حرارة أثناء تشغيل المنفاخ: الملف مفتوح، أو أن اللوحة لا تقوم بتوصيل 24 فولت تيار متردد إليه. تحقق من الجهد في الملف قبل إدانة الجزء.
• الثرثرة أو الطنين: لا يتلقى الملف ما يكفي من الجهد لتثبيت عضو الإنتاج، وغالبًا ما يكون محولًا ضعيفًا أو اتصالًا متآكلًا.
• الحرارة التي لن تنطفئ: تم إغلاق نقاط الاتصال الملحومة. مفتاح الحد العالي هو الشيء الوحيد الذي يوقف العناصر، وسوف يتنقل بشكل متكرر حتى يتم استبدال الموصل.
• رائحة محترقة أو ملف متغير اللون: فشل عزل الملف، عادةً بعد فترة طويلة من الثرثرة أو دائرة تحكم قصيرة.
• نقاط الاتصال المنقرة أو السوداء: لا يزال الموصل مغلقًا، ولكن المقاومة عبر نقاط الاتصال المغلقة ارتفعت، وتتراكم الحرارة في الأطراف، وتتحول المهمة إلى إصلاح الأسلاك بدلاً من تبديل الأجزاء.

يلتقط اختبار انخفاض الجهد النشط الحالة الأخيرة قبل أن تصبح باهظة الثمن. مع إغلاق الموصل وتشغيل الحمل، قم بالقياس عبر أطراف الخط لكل قطب. مجموعة سليمة من الاتصالات تسقط فقط جزء من فولت. بمجرد أن تتجاوز القراءة ما يقرب من نصف فولت عند التيار المقنن، يكون التأليب جاريًا على قدم وساق ويعود الجزء إلى زيارة الخدمة التالية، وليس إلى العطل التالي.

اختبار موصل الفرن في ست خطوات

يستغرق الاختبار حوالي خمسة عشر دقيقة باستخدام جهاز متعدد.

1. قم بإيقاف تشغيل الطاقة عند فصل الفرن وعند القاطع، ثم تحقق باستخدام جهاز قياس عند أطراف الخط.
2. قم بتصوير تخطيط المحطة قبل إزالة أي سلك.
3. افصل أسلاك الملف وقياس مقاومة الملف. قارن مع قيمة اللوحة أو وحدة جيدة معروفة. القراءة المفتوحة تعني فشل الملف.
4. قم بتطبيق 24 فولت تيار متردد من محول جيد معروف مباشرة على الملف. نقرة واحدة قوية تعني أن الدائرة المغناطيسية تعمل. يشير الطنين أو الصمت إلى وجود ملف أو خطأ ميكانيكي.
5. مع إلغاء تنشيط الملف، تحقق من الاستمرارية عبر كل قطب. يجب أن تقرأ مفتوحة. قم بتنشيط الملف وتأكد من إغلاق كل قطب.
6. أعد توصيل كل شيء، واستعد الطاقة، وقياس انخفاض الجهد عبر نقاط الاتصال المغلقة تحت الحمل. هذه الخطوة هي الخطوة التي يتم تخطيها في أغلب الأحيان، وهي التي تتنبأ بمكالمة متكررة.

اختيار بديل دون خفض مستوى الدائرة

البديل الأكثر أمانًا يتطابق مع الجهد الأصلي للملف، وتصنيف التلامس عند الجهد المطبق، وعدد الأقطاب، والتركيب. الخطأ الأكثر شيوعًا هو تركيب جزء ما لأن الدعامة والمحطات الطرفية تصطف بينما يكون تصنيف الاتصال أقل من الأصلي. سوف يعمل الموصل 30 أمبير بدلاً من الجزء 40 أمبير في يوم معتدل ويلحم نقاط الاتصال الخاصة به في أول صباح بارد عندما يتم تنشيط كل بنك عنصر مرة واحدة.

هناك عادتان تمنعان عمليات الاسترجاعات:

• تحقق من الحمل الفعلي، وليس فقط الملصق القديم. إذا تم استبدال محرك منفاخ أو ضاغط بطراز مختلف، فمن المحتمل أن تكون أمبيرات الحمل الكامل قد تغيرت.
• تحقق من جهد الملف عند أطراف التوصيل أثناء اتصال منظم الحرارة. تعني القراءة التي تقل بكثير عن 24 فولت تيار متردد أن الموصل ليس هو السبب الجذري، وأن المحول أو أسلاك التحكم تحتاج إلى الاهتمام أولاً.

غالبًا ما يرجع تحويل التيار العالي في دوائر التدفئة والضاغط إلى مرحل طاقة أحادي القطب مع مسافة اتصال كبيرة وملف يثبت بقوة عند الجهد المنخفض. تم تصميم جزء مثل مرحل SPST عالي التيار CYT90، المصنف من 30 أمبير إلى 40 أمبير، خصيصًا لفئة الحمل هذه.

مرحل التيار العالي CYT90 للتبديل الثقيل مرحل طاقة مدمج 30 أمبير/40 أمبير مع وصلات من سبائك الفضة، وخيارات تركيب متعددة، وتبديل التيار العالي للأجهزة، والسخانات، ومعدات التحكم الصناعية. عرض المنتج →

حيث ينتهي التتابع ويبدأ المقاول

إن الخط الفاصل بين الاثنين هو مسألة واجب وبناء وليس حدودًا فنية صعبة. تم تصميم الموصلات لأغراض محددة للتبديل من خلال فجوات اتصال أوسع ونوابض أثقل ومحطات تقبل سلك الخط. المبدأ أدناه هو نفس أي التتابع الكهرومغناطيسي للأغراض العامة : يولّد الملف مجالًا مغناطيسيًا يسحب عضو الإنتاج ويحرك نقاط الاتصال. ما يتغير هو التيار، مادة التلامس، والقوة الميكانيكية للأجزاء المتحركة.

عادةً ما يقوم منشئو اللوحات بتقسيم العمل على مستويين. يحدث تبديل الطاقة عند الموصل أو مرحل التيار العالي. يحدث العزل والتداخل على الوحدات المثبتة على السكك الحديدية، حيث يتم تركيب جزء مثل وحدة ترحيل السكك الحديدية MCYF3 14F مع جهات اتصال 16 A في خزانة التحكم في الفرن أو لوحة التسخين الأكبر.

وحدة ترحيل السكك الحديدية MCYF3 14F لمصنعي اللوحات وحدة ترحيل 14F مثبتة على السكك الحديدية مع 16 نقطة اتصال وما يصل إلى 32 قناة، مناسبة للتحكم المركزي والتداخل في الفرن أو لوحات التسخين. عرض المنتج →

أسئلة تستحق طرحها عند الشراء بكميات كبيرة

بالنسبة لمصنعي المعدات الأصلية ومنشئي اللوحات، يعد الموصل أو المرحل عنصرًا صغيرًا له تأثير كبير على تكلفة الضمان. ثلاث نقاط تستحق التأكيد قبل تقديم الطلب.

• مادة التلامس وعمر الدورة: يتصرف أكسيد القصدير الفضي وأكسيد الكادميوم الفضي بشكل مختلف في ظل الأحمال المقاومة والحثية. اسأل عن المادة المستخدمة وعدد الدورات التي تم اختبارها عند التيار المقنن.
• اتساق الملف: يظهر الاختلاف من دفعة إلى دفعة في جهد الالتقاط والتسرب على شكل ثرثرة في الميدان. اسأل عن كيفية اختبار الملفات قبل التجميع.
• إمكانية تتبع الإنتاج: رموز التاريخ، وفحوصات المواد الواردة، واختبار مقاومة التلامس في نهاية الخط.

إن خلفية المورد مهمة بقدر أهمية ورقة البيانات. تعمل شركة Ningbo Chengyuan Chuangke Electronics Co., Ltd.، من خلال موقع cyrelays.com، على إنتاج المرحلات والمكونات الإلكترونية في نينغبو منذ عام 1996 وتصف نفسها بأنها شركة مصنعة تجمع بين التطوير والإنتاج والمبيعات، مع براءات اختراع مفيدة تغطي الإغلاق المغناطيسي والهياكل الملائمة. مزيد من التفاصيل متاحة على حول الصفحة .

يعتبر قواطع الفرن جزءًا بسيطًا بثلاثة أرقام مهمة. يحدد جهد الملف وتصنيف التلامس عند الجهد المطبق وتكوين القطب ما إذا كان سينجو من موسم التدفئة أو يفشل في أبرد صباح له. احصل على هذه الأمور بشكل صحيح، وتحقق من الحمل الحقيقي بدلاً من الملصق القديم، وسيتوقف الموصل عن كونه عنصر خدمة متكرر.
