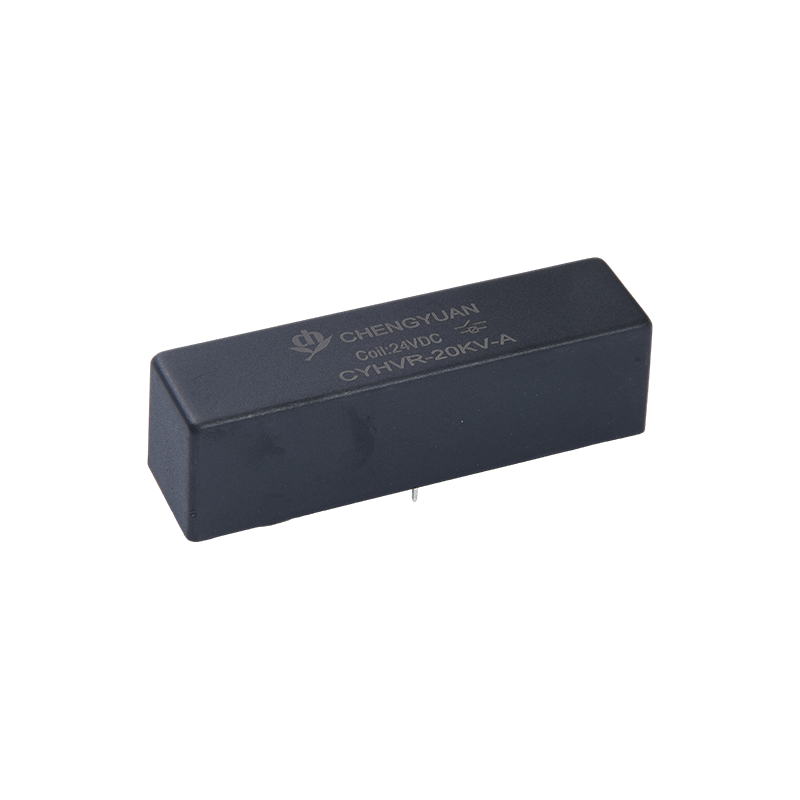

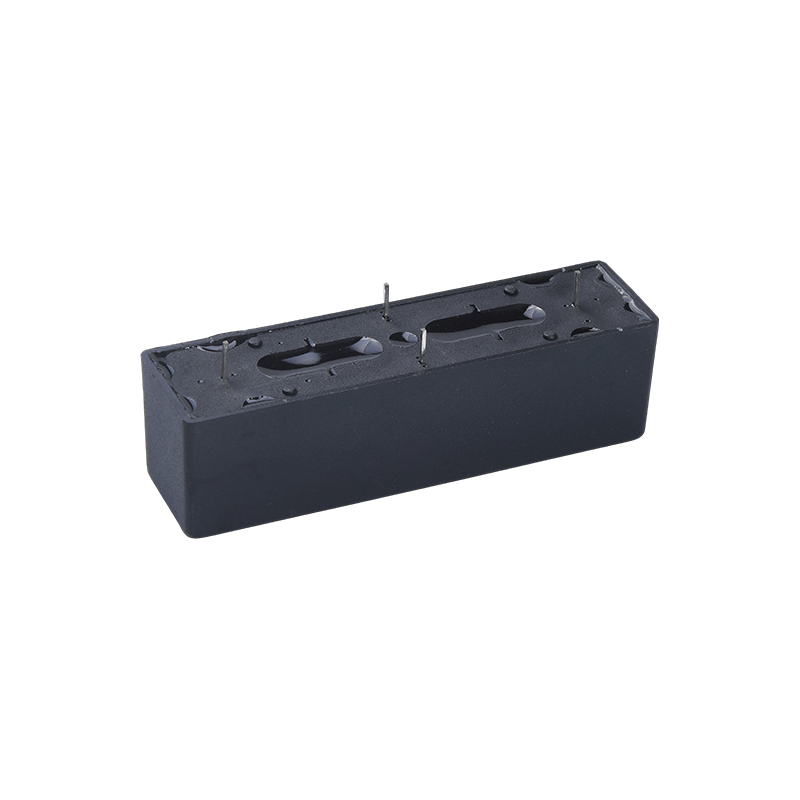

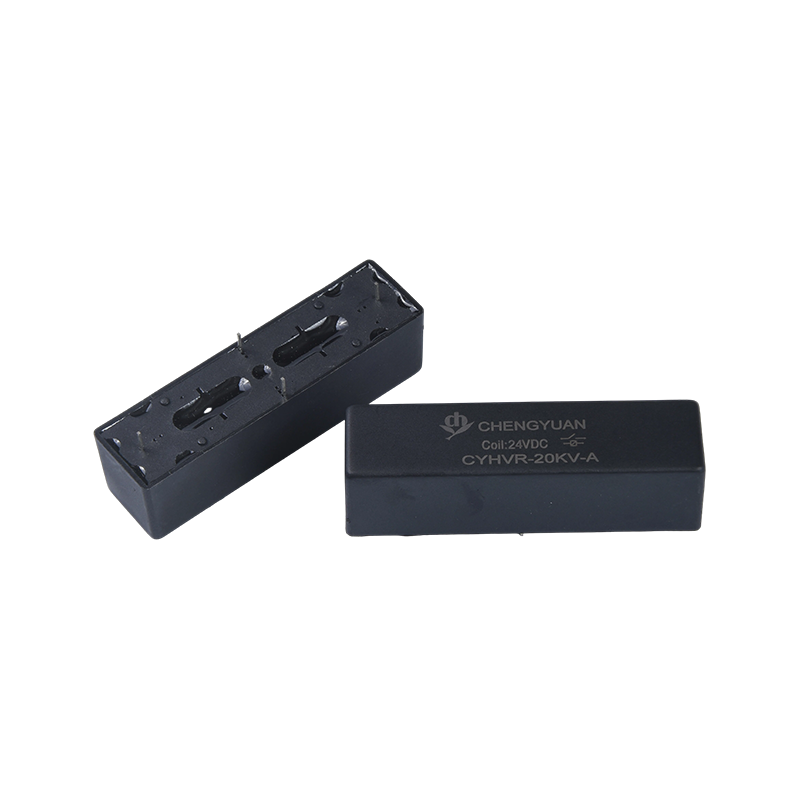

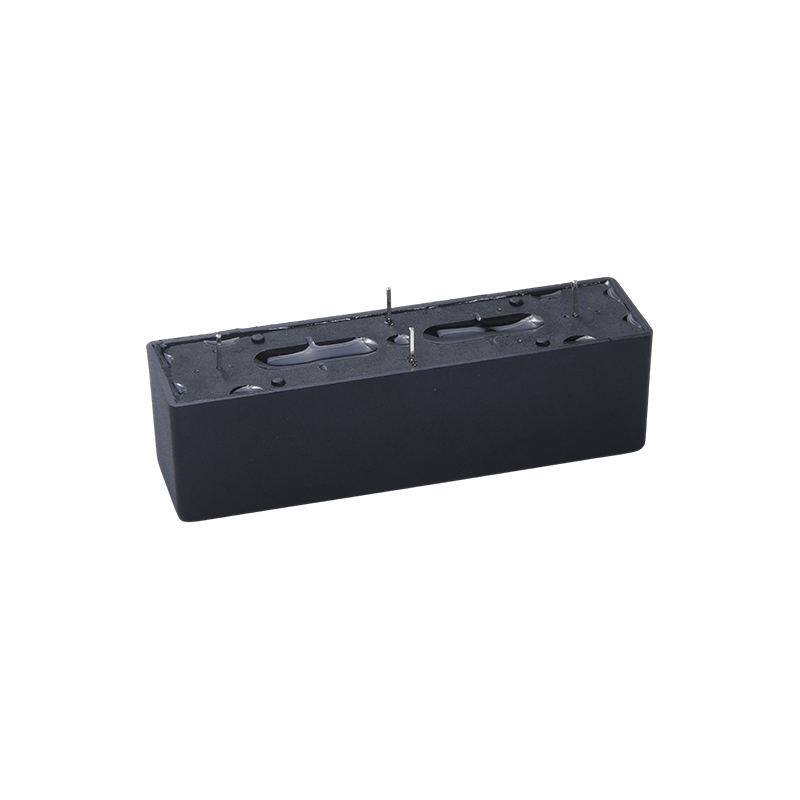

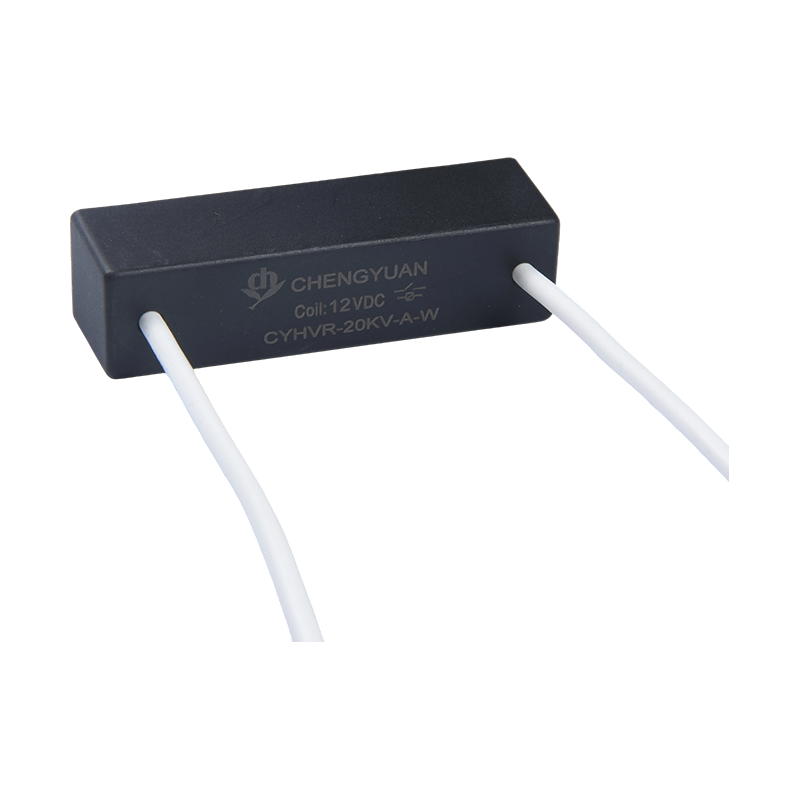

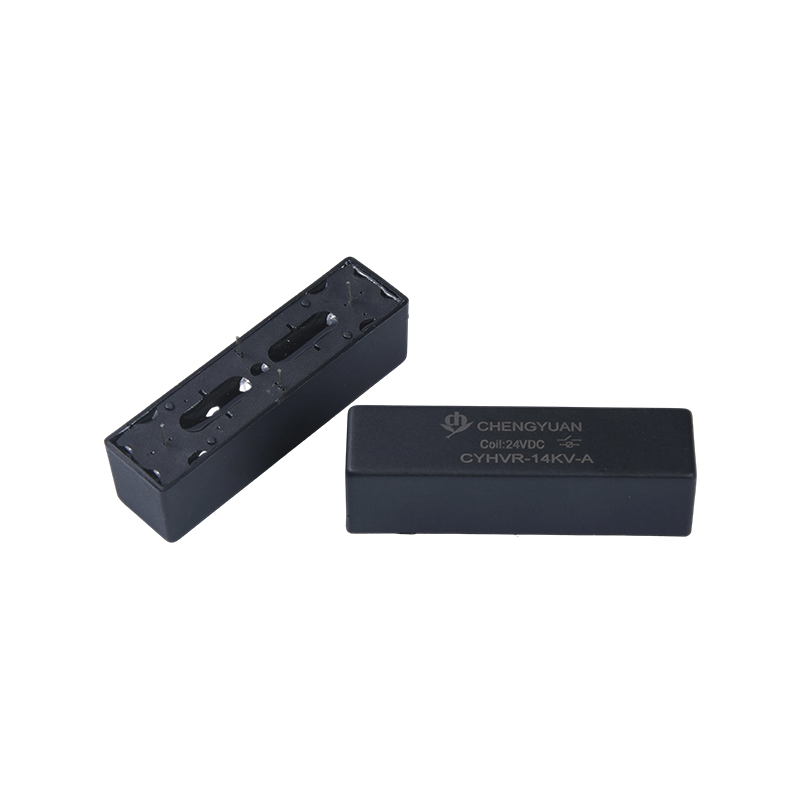

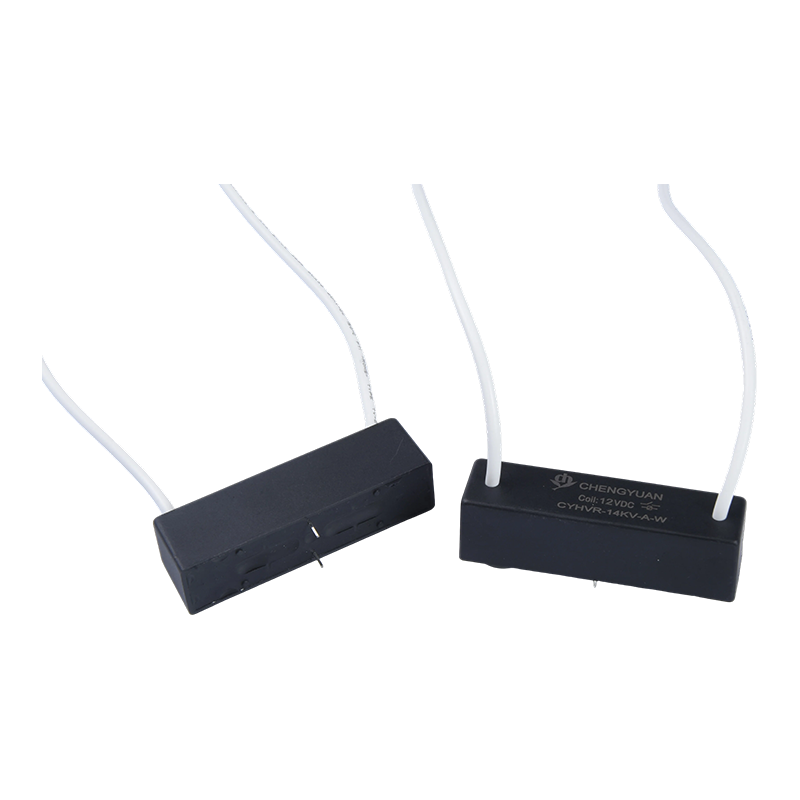

ميزات المنتج:
تحويل التيار العالي: يحافظ على سعة تحميل 3 أمبير حتى في البيئات ذات الجهد العالي، مما يدعم متطلبات التبديل حيث يتعايش الجهد العالي والتيار العالي.
أداء عزل موثوق: يستخدم تقنية مفتاح القصب لتوفير عزل ممتاز للإشارة، مما يضمن سلامة نظام التحكم.

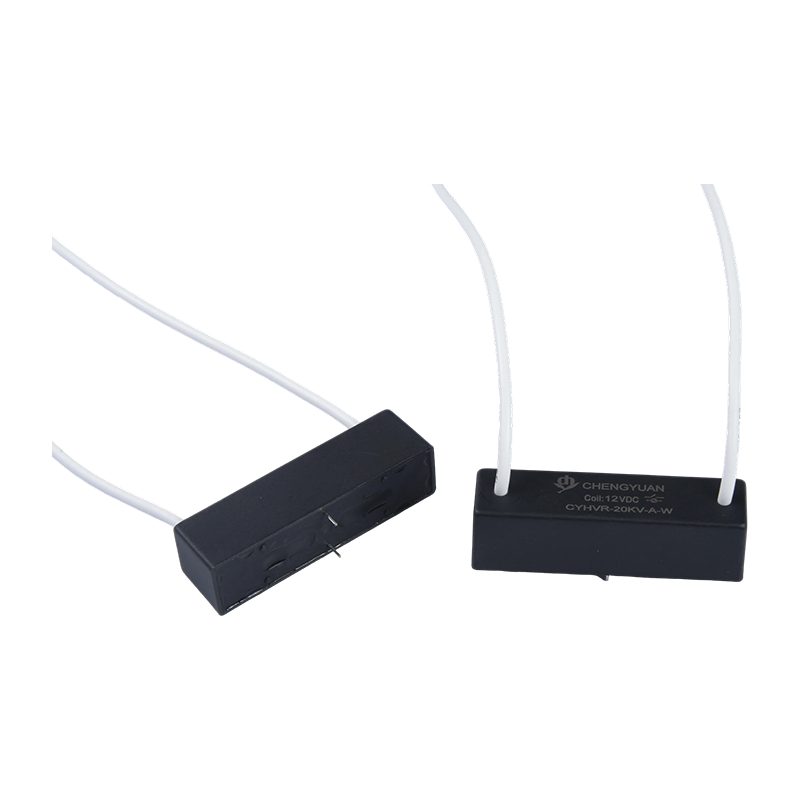

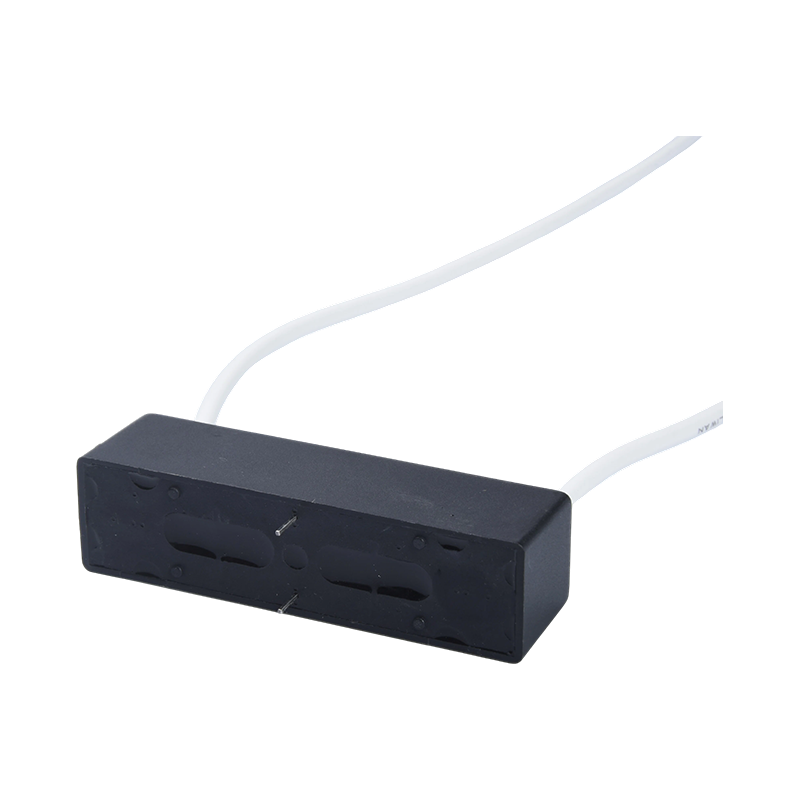

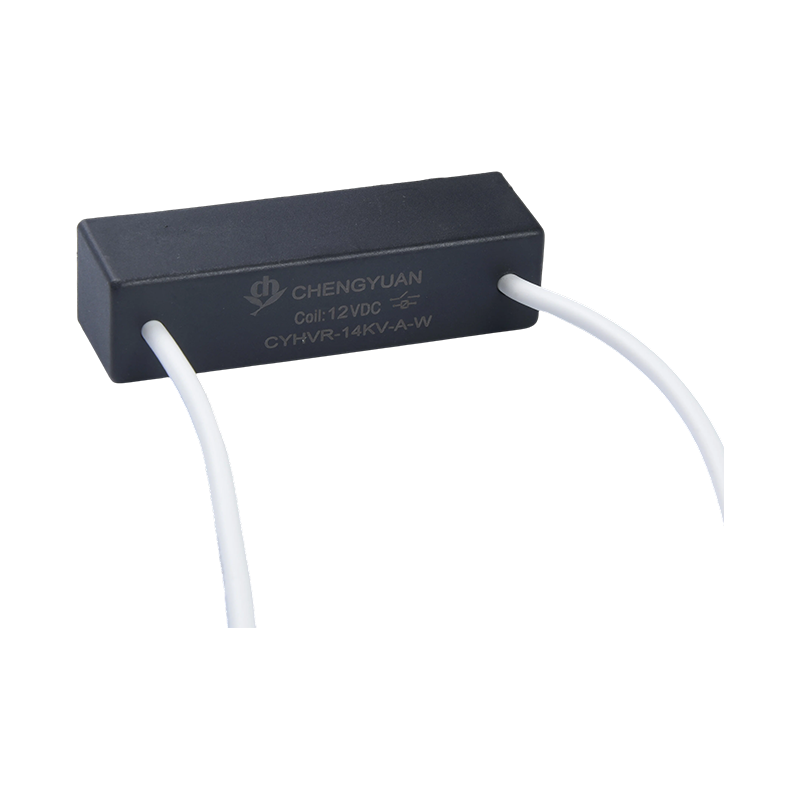

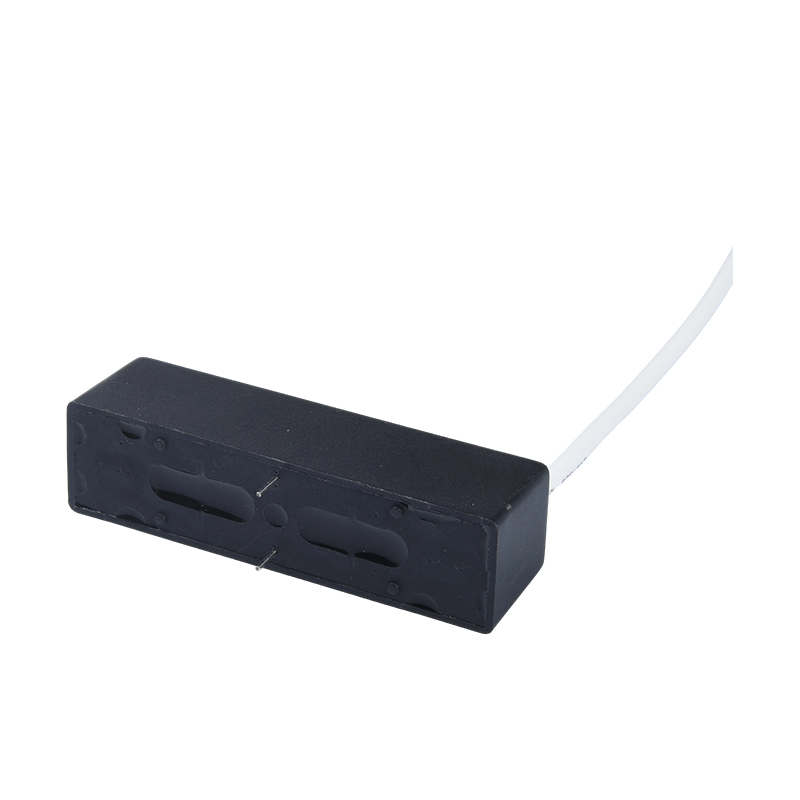

خيارات التثبيت المرنة: متوفرة في تكوينين: نوع ثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور مع نوع السلك، والتكيف مع تخطيطات لوحات الدوائر المختلفة ومتطلبات مسافة الزحف عالية الجهد.
نطاق جهد الملف الواسع: يتراوح جهد الملف من 5VDC إلى 24VDC، مما يسهل التوافق مع دوائر التحكم القياسية.
التطبيقات النموذجية:
أنظمة الطاقة الجديدة: تستخدم في محولات الطاقة الكهروضوئية وأنظمة تخزين الطاقة لتبديل قضبان التوصيل DC ذات الجهد العالي والتحكم في الشحن والتفريغ.
معدات اختبار الجهد العالي: تعمل كمكون تبديل أساسي في أجهزة اختبار الجهد العالي لمقاومة اختبار الجهد واكتشاف العزل.
إلكترونيات الطاقة: توفر الحماية التلقائية للدوائر والتحكم في محولات الطاقة ذات الجهد العالي.
الفضاء الجوي: مناسب لدوائر التحكم ذات الجهد العالي في معدات إلكترونيات الطيران، ويلبي معايير السلامة الصارمة.
التحكم الصناعي في الجهد العالي: يستخدم في الأتمتة الصناعية لحماية المعدات ذات الجهد العالي والتحكم في تبديل الدوائر.
| تقييم جهة الاتصال |
| ترتيب الاتصال | 1 النموذج أ 1 النموذج ب |
| تقييم جهة الاتصال | 50 واط |
| الحد الأقصى لجهد التبديل (ذروة التيار المستمر أو التيار المتردد) الحد الأقصى | DC.7.5KV، |
| جهد الانهيار الحد الأدنى | DC.10KV |
| ماكس. التبديل الحالي | 2.0 أ |
| ماكس. حمل التيار | 3.0 أ |
| عملية الحياة | الكهربائية | DC.10000V-1mA 0.5X106 MIN العمليات (RL) |
| ميكانيكية | 1*108 دقيقة من العمليات(RL) |
| معلمة الملف (23 درجة مئوية) |
| جهد الملف (VDC) | لفائف المقاومة Ω± 10% | التيار العادي (مللي أمبير) | الافراج عن الجهد VDC (دقيقة) (10% من الجهد المقنن) | جهد الالتقاط VDC (الحد الأقصى) (80% من الجهد المقنن) |
| تصنيف | ماكس |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
الحذر: 1، استخدام أي جهد ملف أقل من الجهد المقنن للملف سوف يضر بتشغيل المرحل.
2. إن جهد الالتقاط والتحرير مخصص لأغراض الاختبار فقط ولا يجوز استخدامه كمعايير للتصميم.
| حالة التشغيل |
| اتصل بالمقاومة | 150mΩ |
| انهيار الجهد | افتح جهات الاتصال | DC10KV |
| جهات الاتصال بـ COIL | DC20KV |
| مقاومة العزل | افتح جهات الاتصال | فتح جهات الاتصال 1X109ΩMIN.(DC.100V) |
| جهات الاتصال بـ COIL | جهات الاتصال للملف 1X109ΩMIN.(DC.100V) |
| السعة الدافعة الكهربائية | 2.0pF كحد أقصى. |
| وقت التشغيل | 4.0 مللي ثانية |
| وقت الإصدار | 2.0 مللي ثانية |
| الاهتزاز | 20 جرام (0 ~ 55 هرتز. 1.5 ملم) |
| صدمة | 30 جرام (11 مللي ثانية، موجة 1/2 خطيئة) |
| درجة حرارة التشغيل | -20 درجة مئوية - 70 درجة مئوية |
| درجة حرارة التخزين | -35 درجة مئوية - 90 درجة مئوية |
| درجة حرارة اللحام | 5 ثانية. الحد الأقصى 260 درجة مئوية |

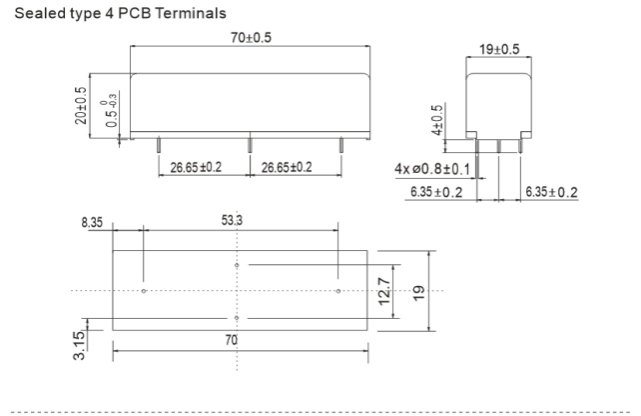

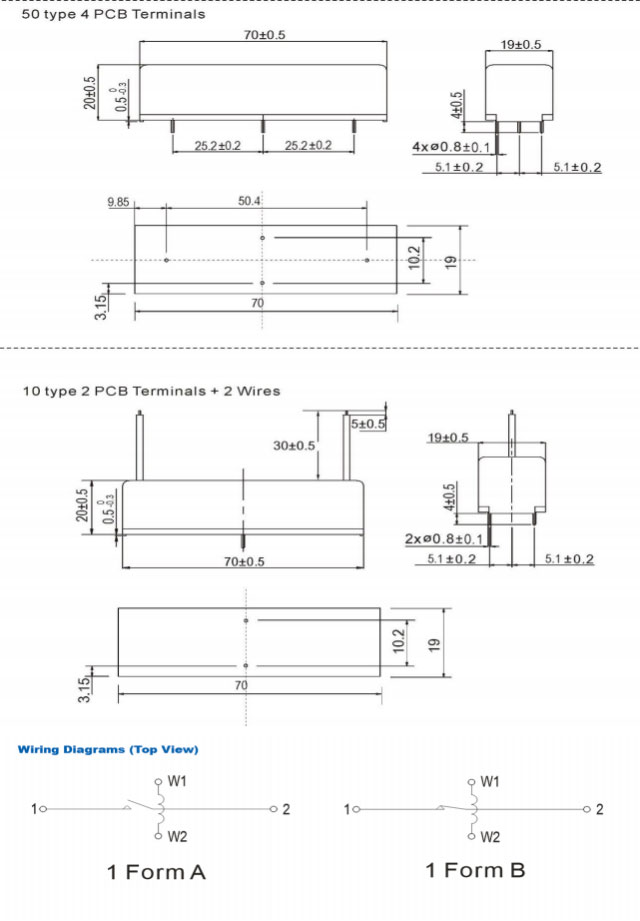

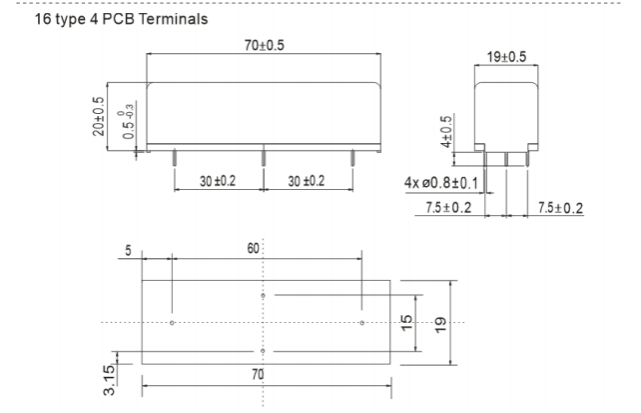

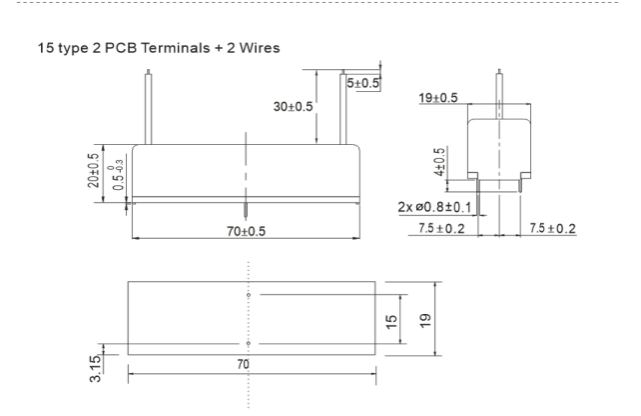

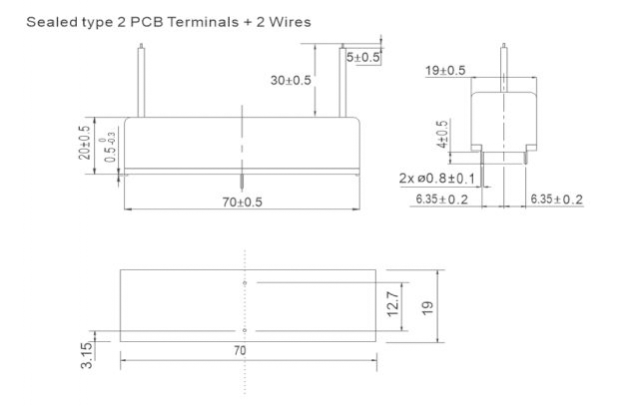

الأبعاد (مم/بوصة)
| طلب المعلومات |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1، رقم الفن: CYHVR 2 ، الجهد المقنن للملف (V): تيار مستمر: 12,24 3، نموذج الاتصال: أ: فتح عادي، ب: إغلاق عادي 4، جهد الانهيار الحد الأدنى: تيار مستمر: 10 كيلو فولت 5، نوع المحطة الطرفية: NIL: نوع PCB، W: سلك PCB 6. المسافة الطرفية: NIL: النوع المختوم، 15: 15 النوع، 16:16 النوع، 10:10 النوع، 50:50 النوع |
1. جهد الانهيار هو DC.15KV
2، نوع ثنائي الفينيل متعدد الكلور، نوع سلك ثنائي الفينيل متعدد الكلور
| تقييم جهة الاتصال |
| ترتيب الاتصال | 1 النموذج أ 1 النموذج ب |
| تقييم جهة الاتصال | 50 واط |
| الحد الأقصى لجهد التبديل (التيار المستمر أو ذروة التيار المتردد) الحد الأقصى | DC.10KV، |
| جهد الانهيار الحد الأدنى | العاصمة. 15 كيلو فولت |
| ماكس. التبديل الحالي | 2.0 أ |
| ماكس. تحمل التيار | 3.0 أ |
| عملية الحياة | الكهربائية | DC.10000V-1mA 0.5X106 دقيقة العمليات (R. L.) |
| ميكانيكية | 1*108 دقيقة من العمليات(RL) |
