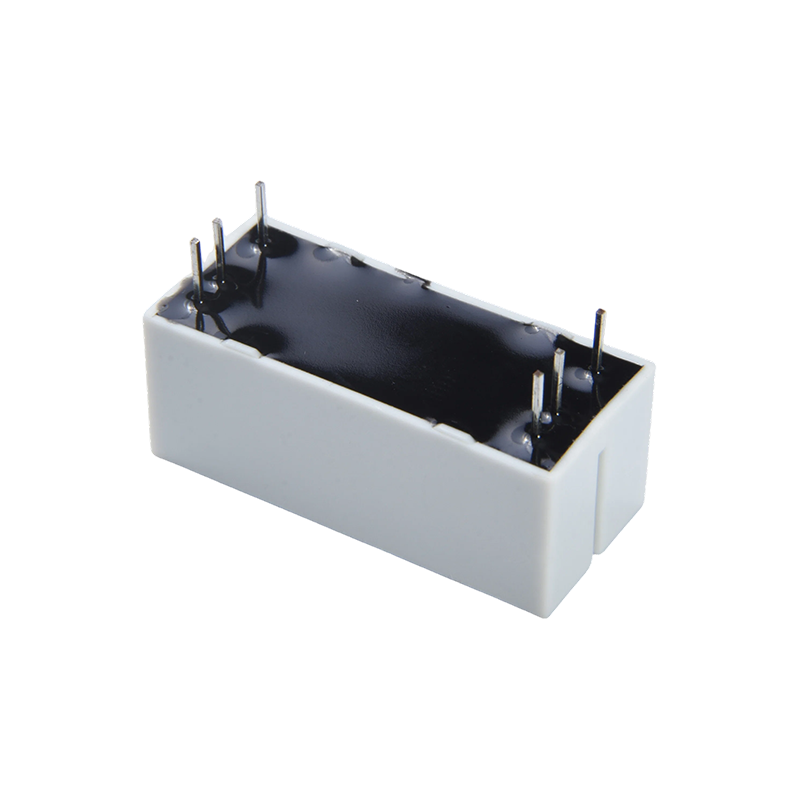

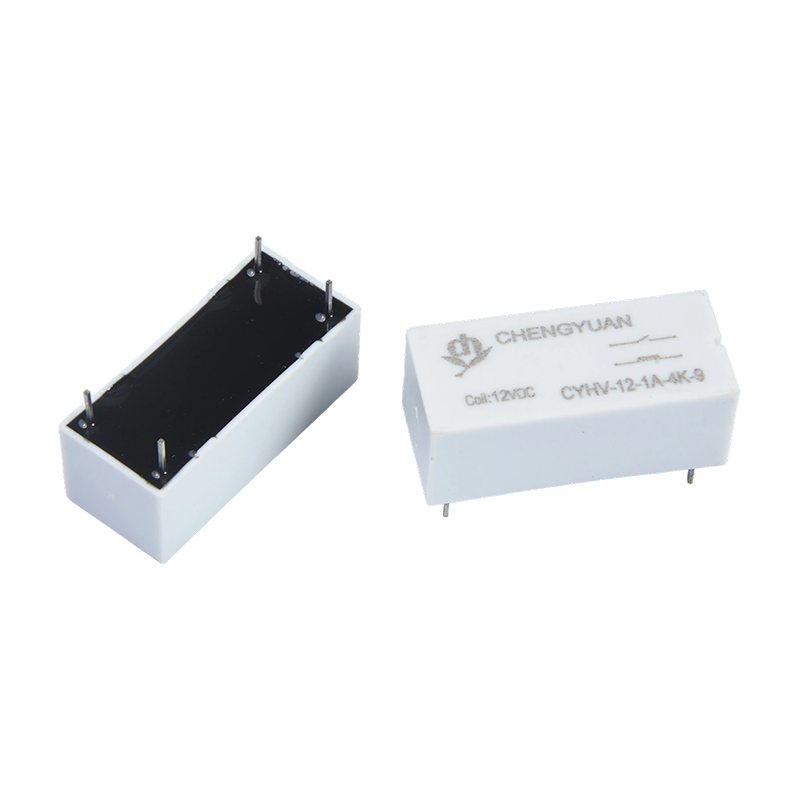

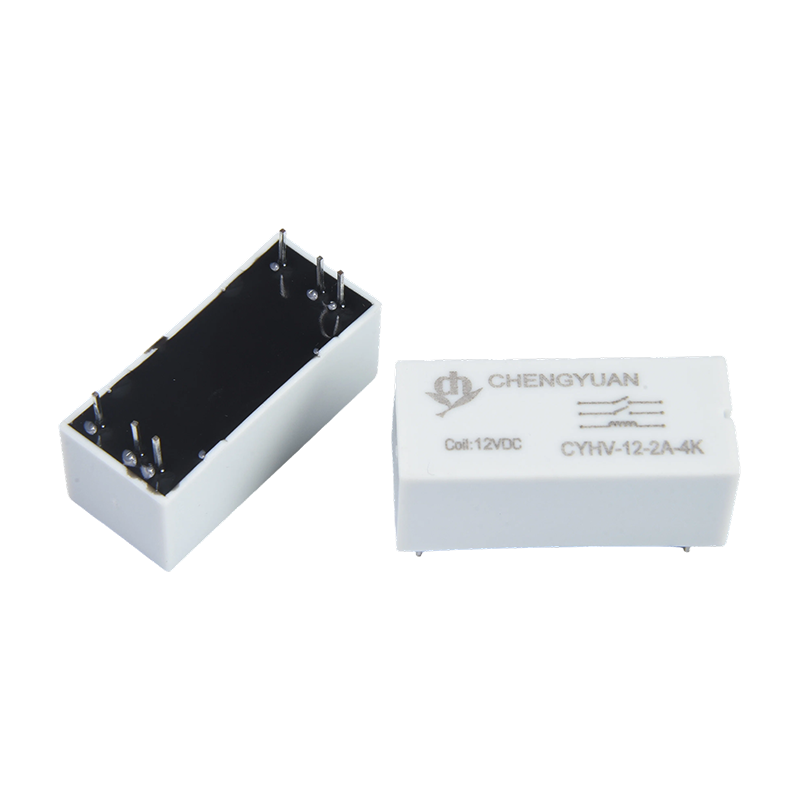

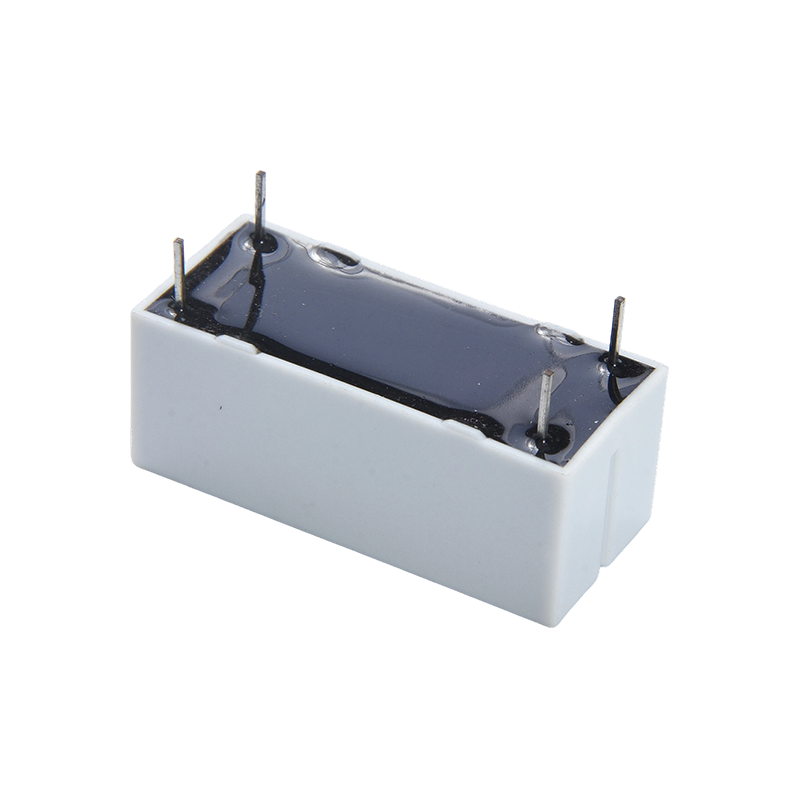

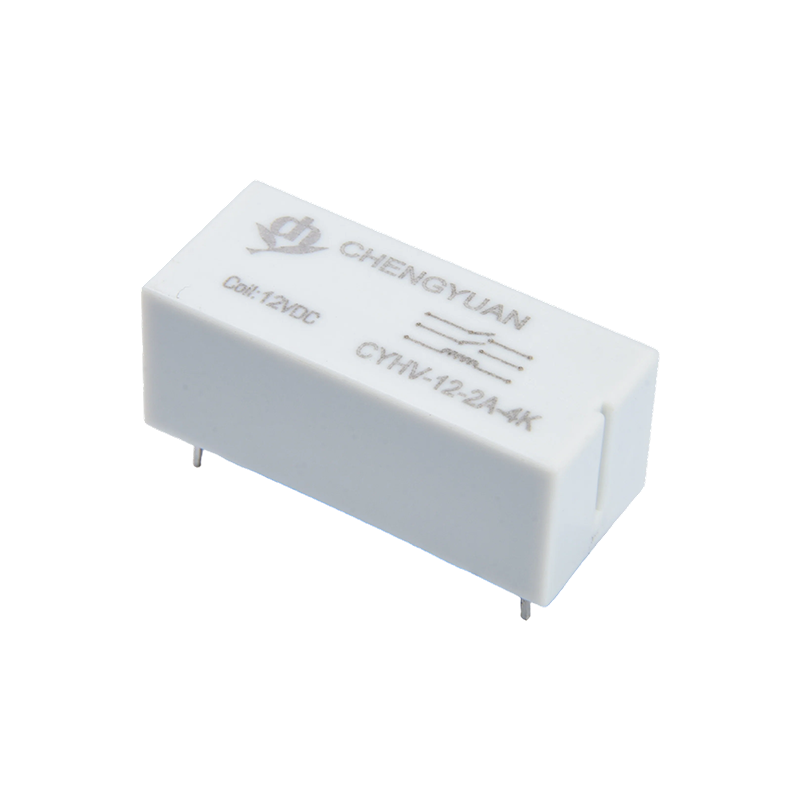

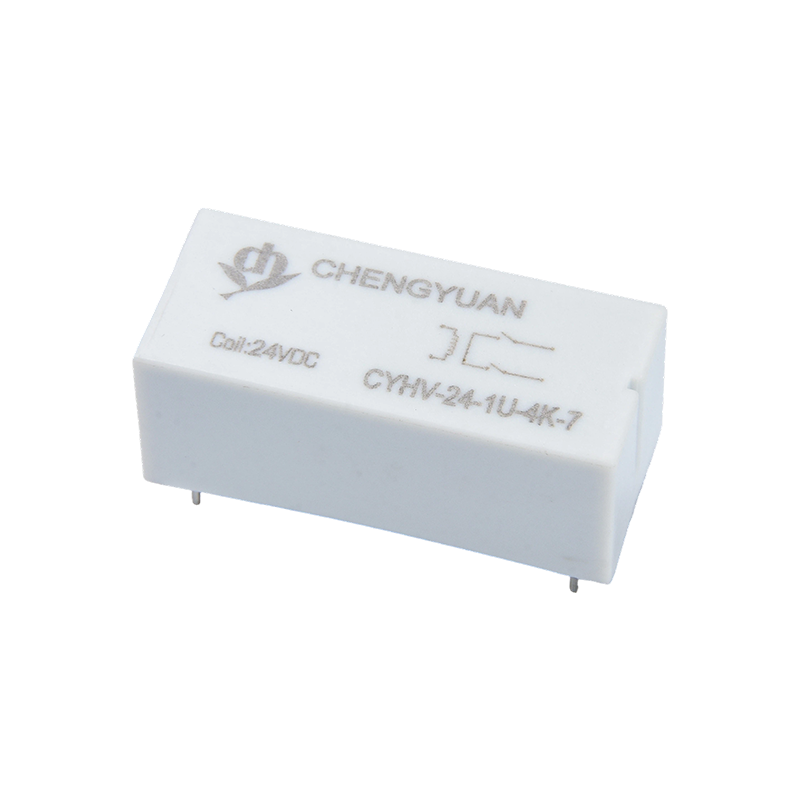

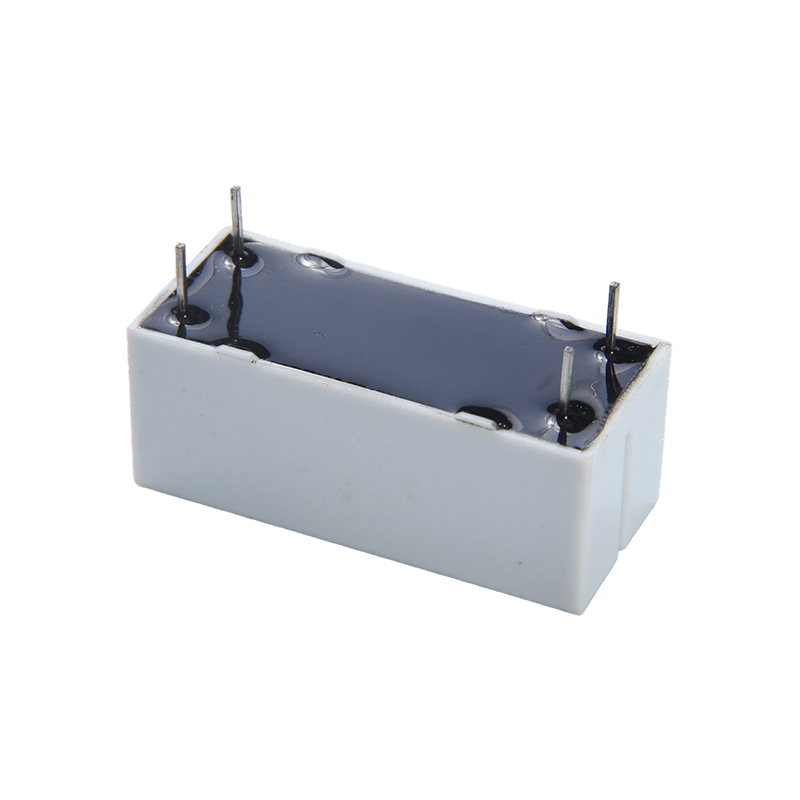

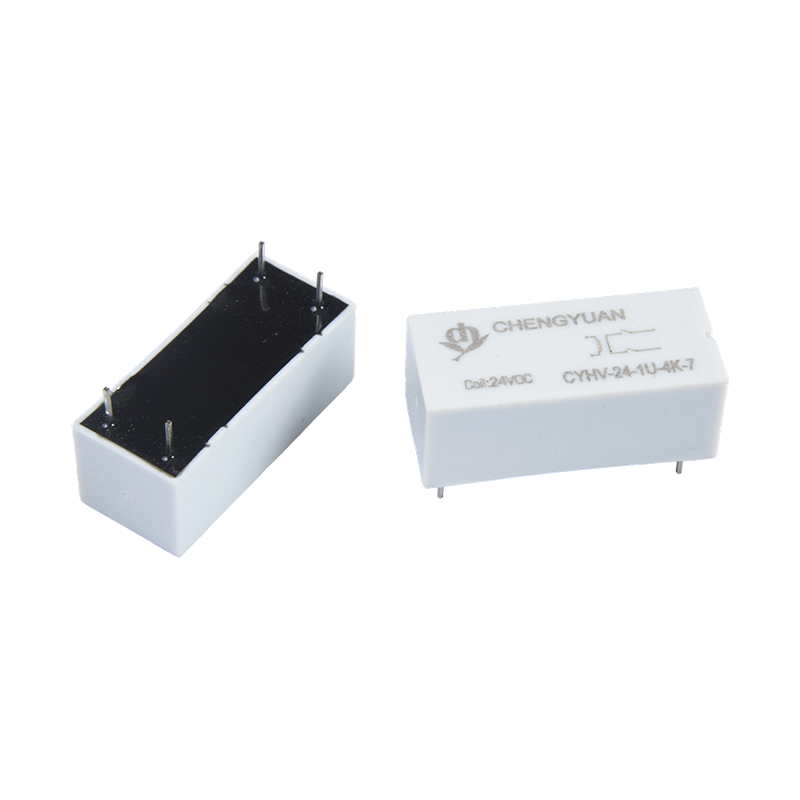

مزايا المنتج:
عزل الجهد العالي للغاية: يتحمل الجهد الكهربي بين جهات الاتصال حتى 6000 فولت، مما يوفر إمكانات عزل ممتازة للجهد العالي للمرحلات على مستوى PCB، مما يمنع التداخل عالي الجهد بشكل فعال.
تبديل التيار المنخفض عالي الجهد: مثالي لتبديل التيارات الضعيفة تحت الجهد العالي (على سبيل المثال، 10 مللي أمبير عند 1500 فولت تيار مستمر) أو التيارات التقليدية تحت الجهد المنخفض (على سبيل المثال، 1 أمبير عند 30 فولت تيار مستمر)، مع نطاق تطبيق محدد بوضوح.
هيكل محكم الغلق طويل العمر: يتم إغلاق مفتاح القصب في غاز خامل، بدون أجزاء تآكل متحركة، مما يؤدي إلى عمر ميكانيكي طويل للغاية ومناعة ضد الغبار والرطوبة البيئية.
الميزات الرئيسية:
مواصفات الحمل متعدد المستويات: يدعم ظروف الحمل المختلفة: 10 مللي أمبير/1500 فولت تيار مستمر، 15 مللي أمبير/1000 فولت تيار مستمر، 1 أمبير/30 فولت تيار مستمر، يستوعب كلاً من سيناريوهات التيار المصغر عالي الجهد والتيار التقليدي منخفض الجهد.
ملف عالي الحساسية: استهلاك طاقة منخفض للملف، متوافق مع إشارات التحكم ذات الجهد المنخفض 3-24VDC، يمكن تشغيله بسهولة مباشرة عن طريق الدوائر المتكاملة.
تركيب ثنائي الفينيل متعدد الكلور صغير الحجم: تصميم حزمة مصغرة، ملحوم مباشرة بثنائي الفينيل متعدد الكلور، مما يوفر المساحة ومناسب للتخطيطات الداخلية للأجهزة عالية الكثافة.
الاستجابة السريعة: يفي إجراء تبديل القصب السريع ووقت التبديل القصير بمتطلبات التوقيت لأخذ عينات الإشارة في الأجهزة.
التطبيقات الرئيسية:
معدات مراقبة السلامة: تستخدم في أخذ عينات إشارة الجهد العالي أو تبديل دائرة الاختبار في شاشات العزل، واختبارات الجهد الكهربي، وكاشفات قوس الخطأ.
الأدوات الدقيقة: مدمجة في مصادر الطاقة والعدادات ومعدات التصوير الطبي عالية الدقة (مثل التحكم في مولد الجهد العالي بالأشعة السينية) لتوفير عزل الجهد العالي وتبديل الإشارات.
الاتصالات والتحكم الصناعي: يستخدم كمكون عزل وتبديل موثوق به في واجهات الاتصالات ووحدات الإدخال ذات الجهد العالي PLC التي تتطلب عزلًا عالي الإمكانات.
أنظمة الطاقة الجديدة: يتم تطبيقها في دوائر عزل عينات الجهد الكهربي للعاكسات الكهروضوئية وأنظمة إدارة البطاريات (BMS).
| بيانات الاتصال |
| اكتب | CYHV |
| مواد الاتصال | بالكهرباء Ir Rh |
| ترتيب الاتصال | 1أ؛ 2 أ؛ 1U |
| مقاومة الاتصال | 1 أ/2A: 150mΩ كحد أقصى (عند 1A 16VDC) 1U:150mΩ*2 كحد أقصى (عند 1A 16VDC) |
| الحمل المقدر (الحمل المقاوم) | 100 واط |
| ماكس. التبديل الحالي | 1A |
| ماكس. تبديل الجهد | 1000 فولت تيار مستمر |
| ماكس. تحمل التيار | 2.5A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 1 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| وقت الافراج | 0.3 مللي ثانية كحد أقصى. ( لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 100 ميجا أوم (عند 100 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: (1A/2A)4000VAC، (1U)6000VDC |
| بين الملف والاتصال: (1A/2A)4000VAC، (1U)6000VDC |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 100000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 1000000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -10 درجة مئوية ~ 65 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 10 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 33.3 | 150 | 0.166 | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

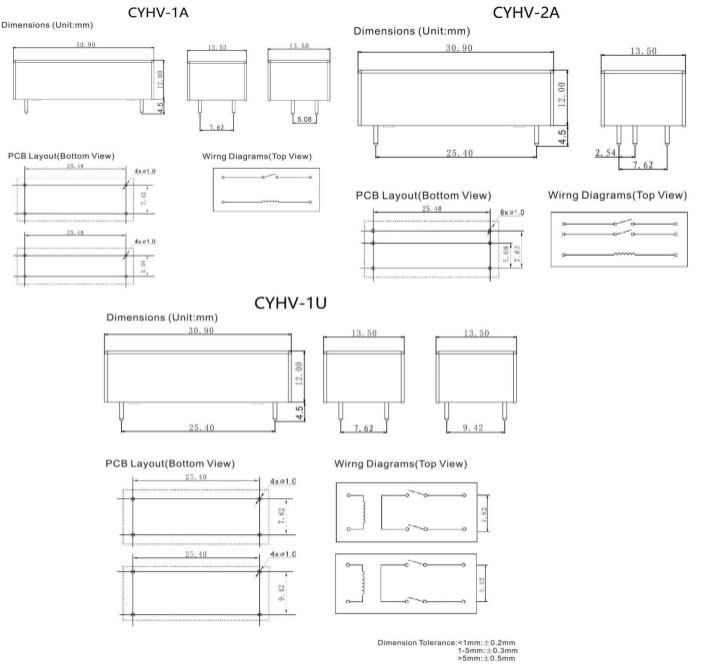

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)
طلب المعلومات
CYHV - 1 أ - 12VDC -7 - XX
1 2 3 4 5 6
1: النوع: CYHV
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: أ من أ ؛ U من U
4: الجهد الاسمي: 5,12,24VDC
5: مسافة القدم: 5-5.08؛ 7- 7.62 ; 9 - 9.42
6: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم - متطلبات خاصة
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
المنتج المناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
