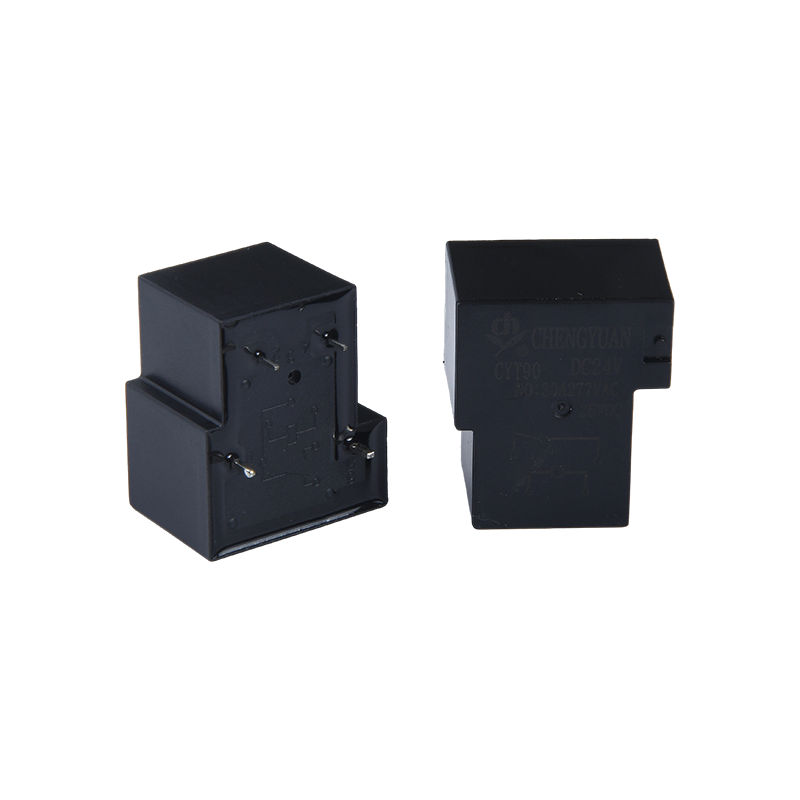

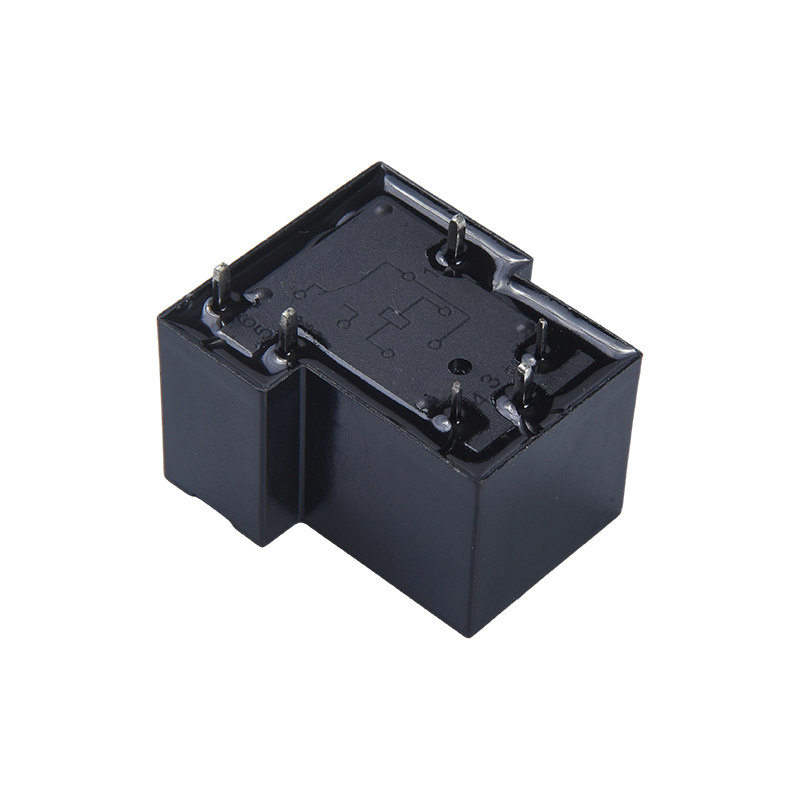

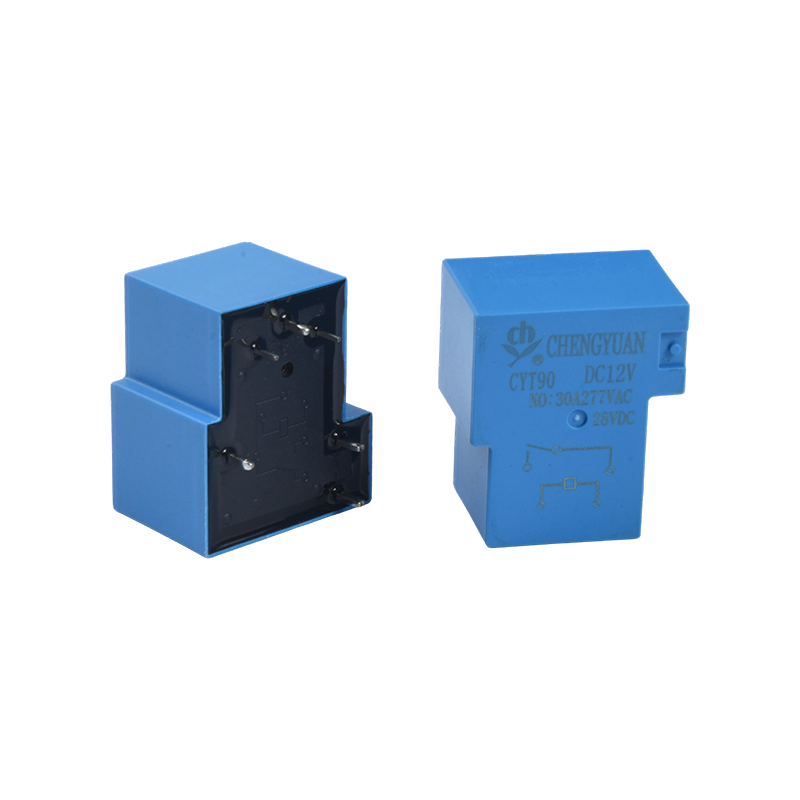

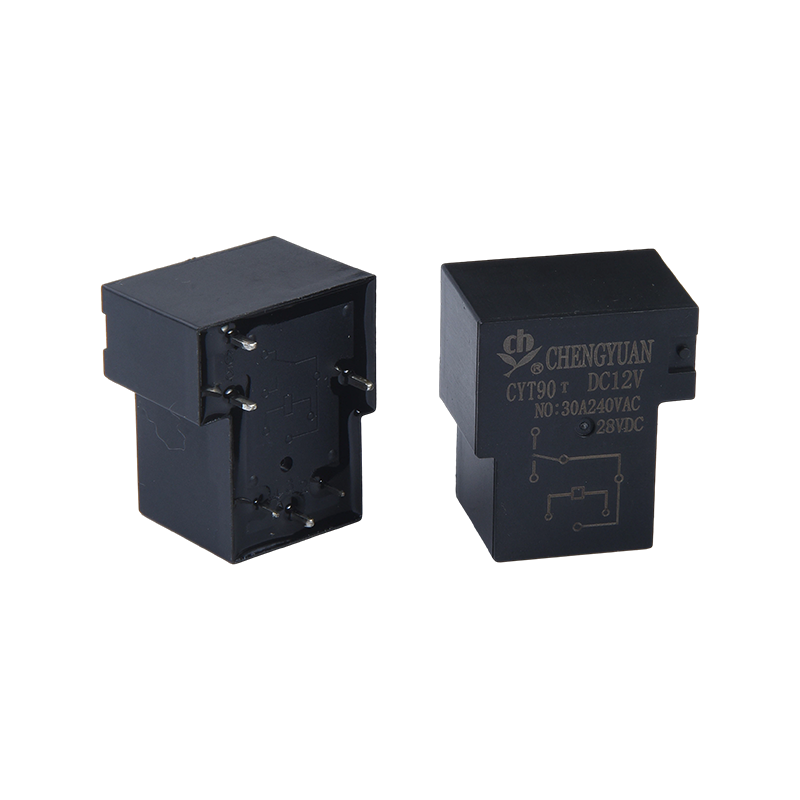

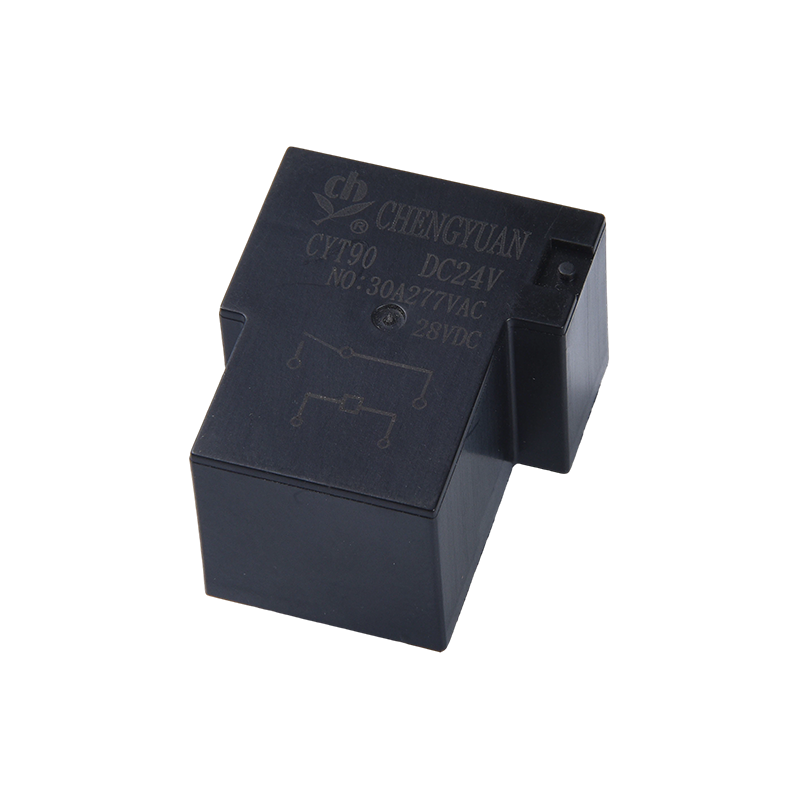

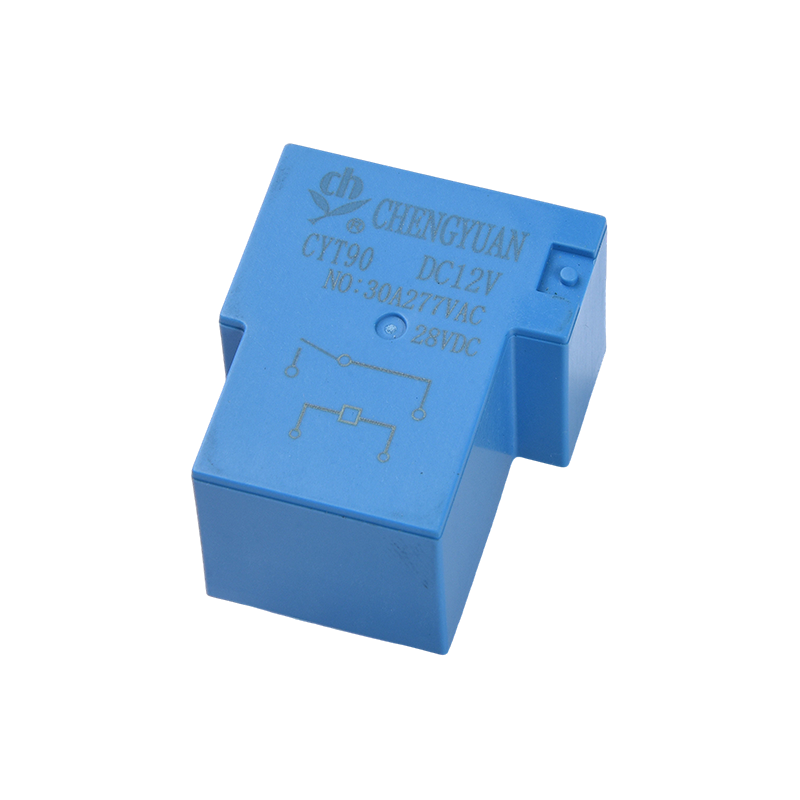

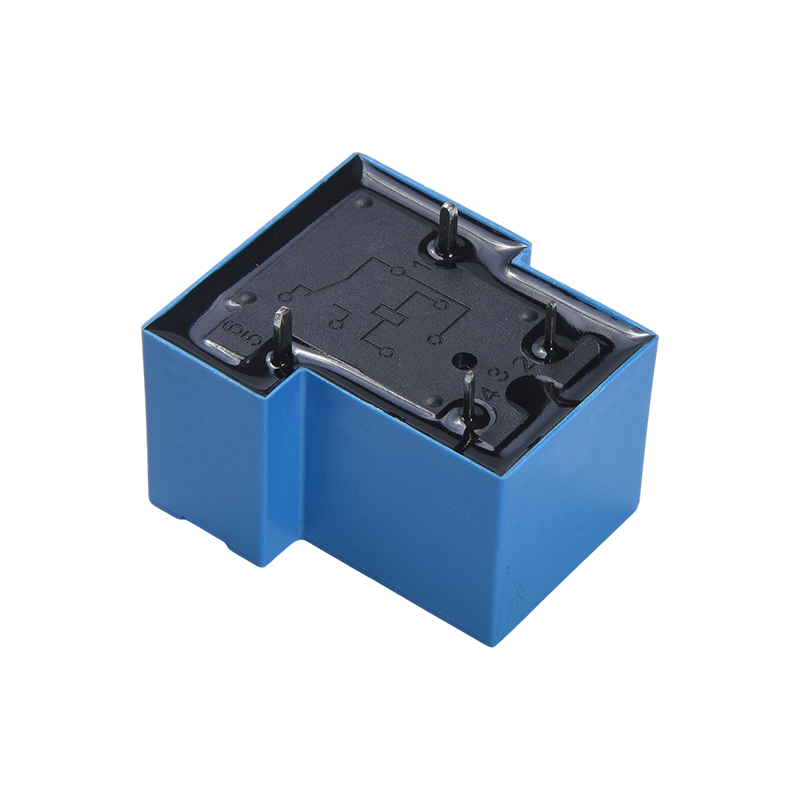

أولا الميزات:
1. خيارات التركيب المتعددة: توفر خيارات تركيب متنوعة لتناسب سيناريوهات تركيب المعدات المختلفة، مما يحسن راحة التثبيت؛
2. تصميم مدمج: باعتباره مرحلًا صغيرًا وعالي الطاقة، فإن حجمه الصغير يوفر مساحة التثبيت الداخلية؛
3. هيكل SPDT: يستخدم هيكل ثنائي القطب أحادي القطب، مما يوفر منطق تحويل واضح ويتكيف مع مختلف احتياجات تبديل الدوائر عالية الطاقة.
ثانيا. الوظائف الأساسية والسيناريوهات القابلة للتطبيق:
1. الوظائف الأساسية: توفر التحكم في التبديل عالي التيار، وتحويل الإشارة، ووظائف تبديل الحمل، مما يضمن التشغيل المستقر لدوائر المعدات عالية الطاقة؛
2. الأجهزة المنزلية: مناسبة لمكيفات الهواء، وأجهزة طهي الحث، والثلاجات، وأجهزة طبخ الأرز، وغيرها من الأجهزة المنزلية، مما يتيح التحكم في تبديل الحمل عالي الطاقة؛
3. التحكم الصناعي: مناسب للسخانات، وأجهزة التهوية، وغيرها من المعدات في الأتمتة الصناعية، لتلبية احتياجات التحكم ذات التيار العالي للسيناريوهات الصناعية.
4. المنزل الذكي والتقنيات الناشئة: ينطبق على المعدات الأمنية، وأنظمة الإضاءة، ومعدات الطاقة الجديدة، وإنترنت الأشياء، ويدعم تحويل الإشارة وتبديل الأحمال.
رابعا. المزايا الرئيسية:
1. التعامل مع الطاقة العالية: تصميم طاقة الاتصال العالية يتعامل بشكل موثوق مع سيناريوهات التيار العالي 20A/30A، مما يوفر قدرة قوية على التكيف.
2. التركيب المرن: تتوفر خيارات تركيب متعددة، متوافقة مع متطلبات تركيب المعدات المختلفة.
3. مجموعة واسعة من التطبيقات: تغطي مجالات متعددة، بما في ذلك الأجهزة المنزلية، والتحكم الصناعي، والمنازل الذكية، والطاقة الجديدة، مما يوفر تنوعًا قويًا.
4. الحجم الصغير والطاقة العالية: يحقق خرج طاقة عالي في حجم صغير، مما يلبي المتطلبات المزدوجة لتصغير المعدات والتحكم في الطاقة العالية.
بيانات الاتصال
| اكتب | CYT90 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 20 أمبير/30 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 20 أ/30 أ |
| ماكس. تبديل الجهد | 250 فولت تيار متردد |
| ماكس. تبديل الطاقة | 5000 فولت أمبير/7500 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 10 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 2500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 100 جرام دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 24 جرامًا |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 180 | 27 | حوالي 0.9 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتطبيق أقصى جهد مسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

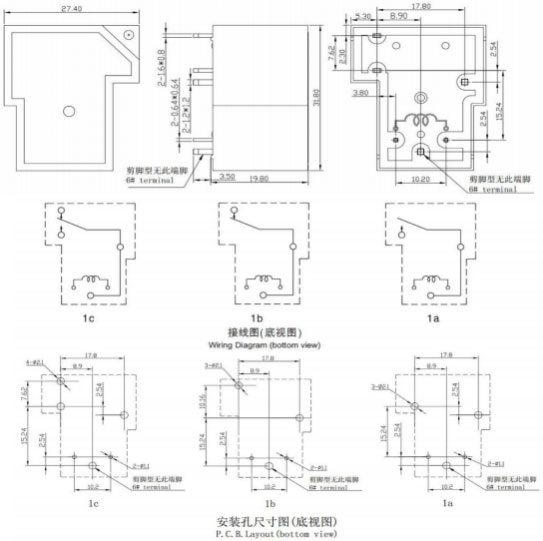

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

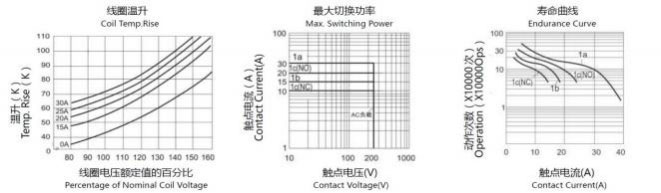

المنحنيات المميزة
طلب المعلومات
CYT90 - 1 - C - 12VDC - H - D - T - XX
١٠
1: النوع: CYT90
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: النموذج أ؛ النموذج "ب" ؛ نموذج ج
4: الجهد الاسمي: 5,6,9,12,15,18,24,48VDC
5: لون العلبة: أسود-H؛ إل-أزرق
6: قوة الملف: D-0.9W
7: الإنشاءات الواقية: مقاومة لتدفق S-Flux،
نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
