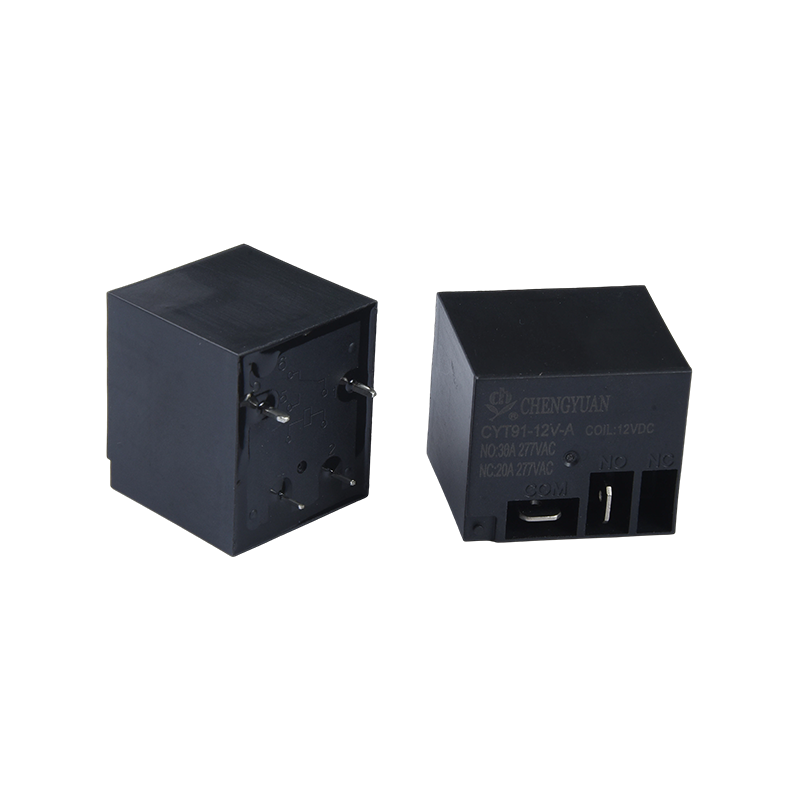

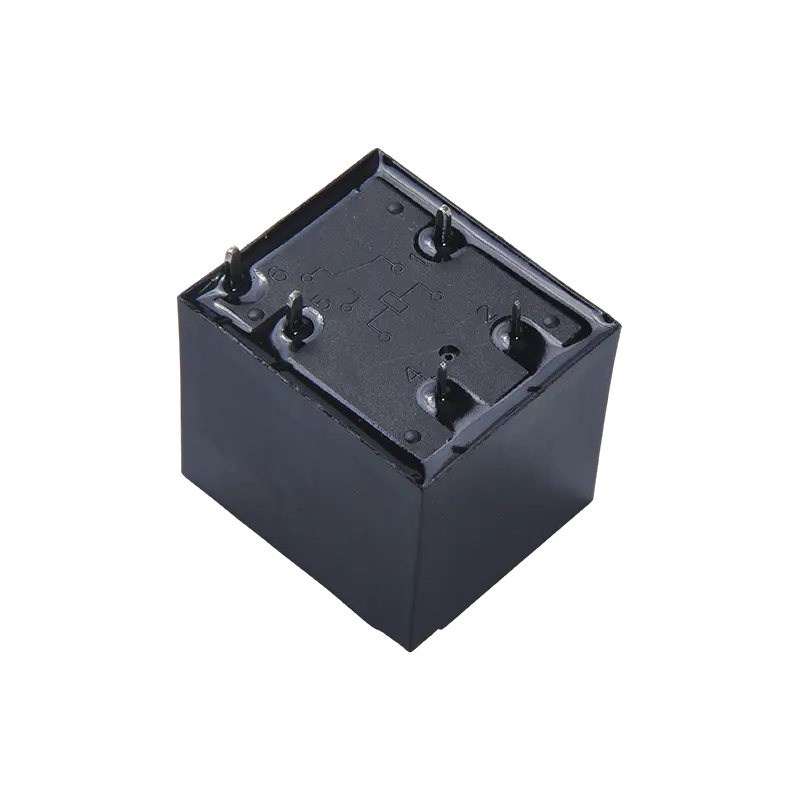

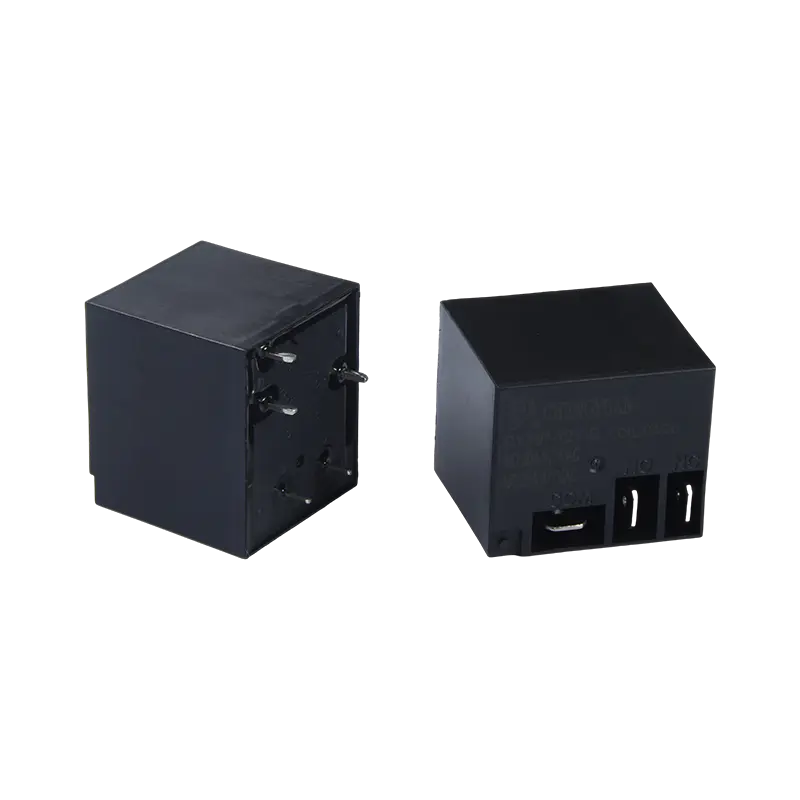

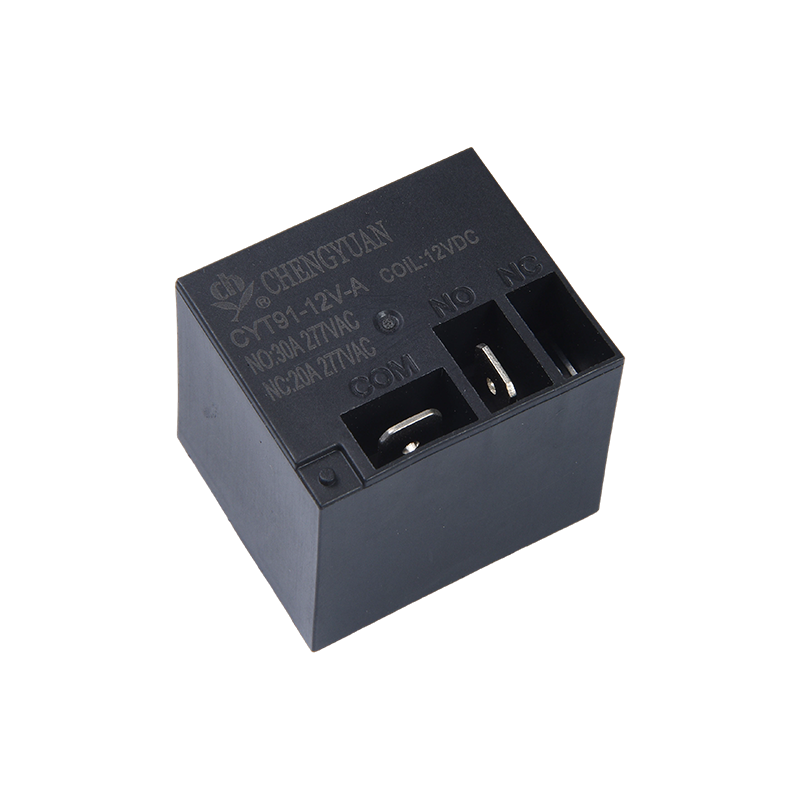

1. مزايا المنتج
تصميم مدمج عالي التيار: يحقق قدرة تحويل حمل عالية تبلغ 20 أمبير/30 أمبير في حجم صغير، مما يوفر كثافة طاقة عالية ويوفر مساحة التثبيت.
هيكل معزز لحمل التيار: يوفر الإصدار الطرفي النحاسي الاختياري مقاومة اتصال أقل وقدرة أقوى على حمل التيار، مما يقلل من توليد الحرارة ويحسن الموثوقية على المدى الطويل في ظل التيار العالي.
محرك جهد عريض: نطاق جهد تشغيل ملف واسع (3-48VDC)، مناسب بشكل خاص لإلكترونيات السيارات، والمعدات التي تعمل بالبطارية، وأنظمة التحكم المختلفة بالتيار المستمر.
2. الميزات الرئيسية
سعة التحميل: يدعم تبديل الحمل حتى 30 أمبير عند 250 فولت تيار متردد أو 28 فولت تيار مستمر، مما يلبي احتياجات التحكم لمعظم الأحمال المقاومة والحثية عالية الطاقة.
تكوين جهة الاتصال: يستخدم هيكل SPDT (رمي مزدوج أحادي القطب)، مما يوفر جهة اتصال مفتوحة بشكل طبيعي وأخرى مغلقة بشكل طبيعي، وهو مناسب لتبديل الدائرة البسيطة أو التحكم في التشغيل/الإيقاف.
محرك فعال: يبلغ استهلاك طاقة الملف النموذجي 0.9 وات، مما يوفر كفاءة قيادة عالية وعبء منخفض على دائرة التحكم.
تصميم متين: هيكل قوي، ومواد تلامس وضغط محسّن لقوس التيار العالي، مما يؤدي إلى عمر كهربائي طويل.
3. التطبيقات الرئيسية
إلكترونيات السيارات: تستخدم في السيارات الكهربائية والمركبات التقليدية لإدارة البطاريات ودوائر الشحن المسبق والسخانات والمنافيخ والتحكم في الإضاءة عالية الطاقة.
المعدات الصناعية: تتحكم في المحركات الصغيرة والمتوسطة الحجم، والضواغط، والسخانات الصناعية، ووحدات توزيع الطاقة.
الأجهزة المنزلية: تستخدم في سخانات المياه اللحظية، وأدوات المطبخ عالية الطاقة، وضواغط مكيفات الهواء، ومعدات التدفئة التي تتطلب تبديل تيار عالي.
التحكم في الطاقة: بمثابة مفتاح التحكم الرئيسي لدوائر التيار المستمر عالية التيار في أنظمة الطاقة الشمسية ومعدات الشحن.
| بيانات الاتصال |
| اكتب | CYT91 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 20 أمبير/30 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 20 أ/30 أ |
| ماكس. تبديل الجهد | 250 فولت تيار متردد |
| ماكس. تبديل الطاقة | 5000 فولت أمبير/7500 فولت أمبير |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 10 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 2500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمر | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| مقاومة العرقوب | وظيفية | 10 جيجا دقيقة. |
| مدمر | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 28 جرامًا |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 180 | 27 | حوالي 0.9 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتطبيق أقصى جهد مسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

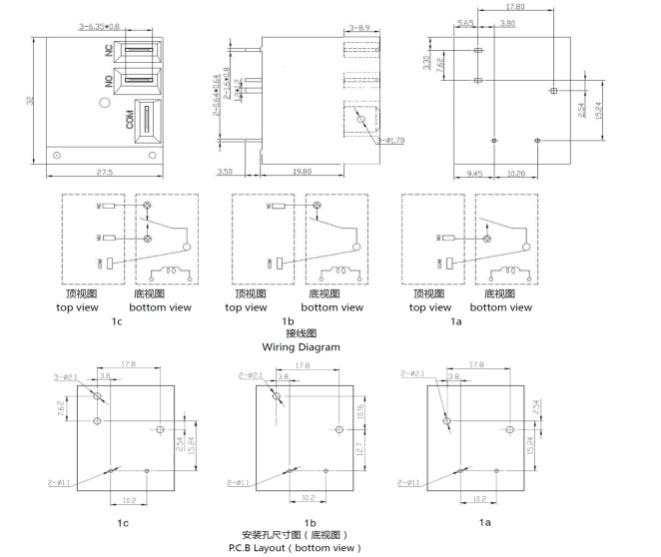

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

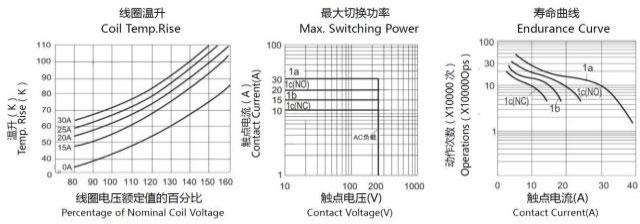

المنحنيات المميزة
طلب المعلومات
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 5 6 7 8
1: النوع: CYT91
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: : نموذج أ؛ B النموذج B ؛ ج النموذج ج
4: الجهد الاسمي: 5,6,9,12,15,18,24,48VDC
5: لون العلبة: أسود-B؛ إل-أزرق
6: قوة الملف: D-0.9W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم وقابل للغسل
8: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم-متطلب خاص
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
