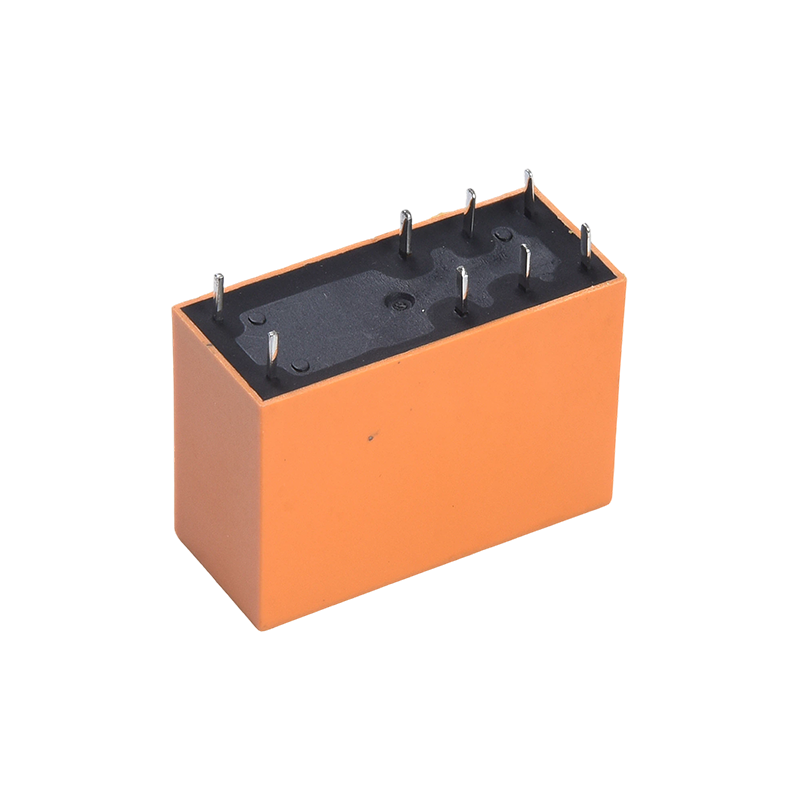

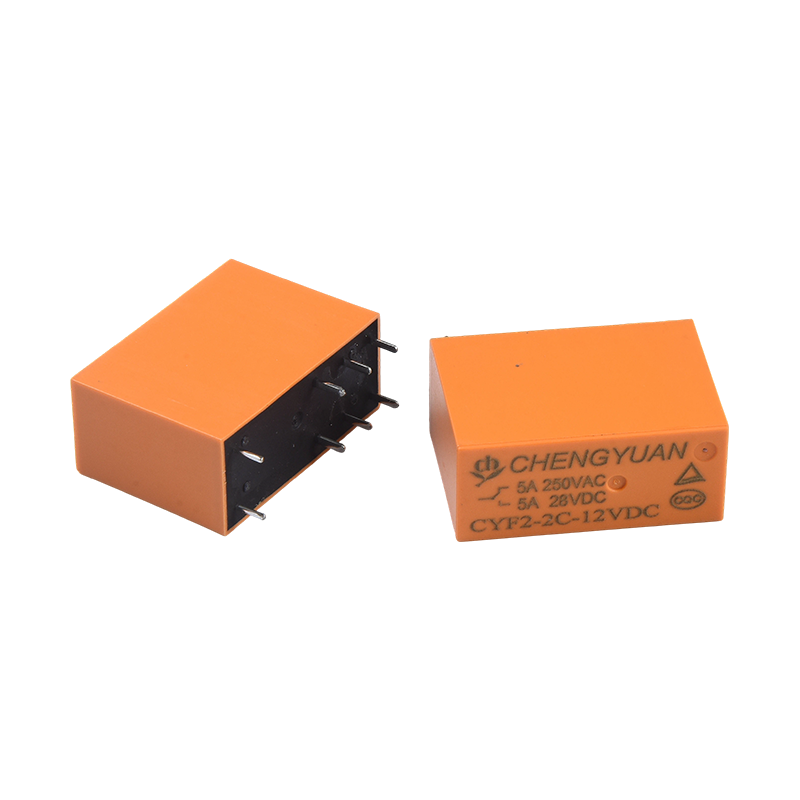

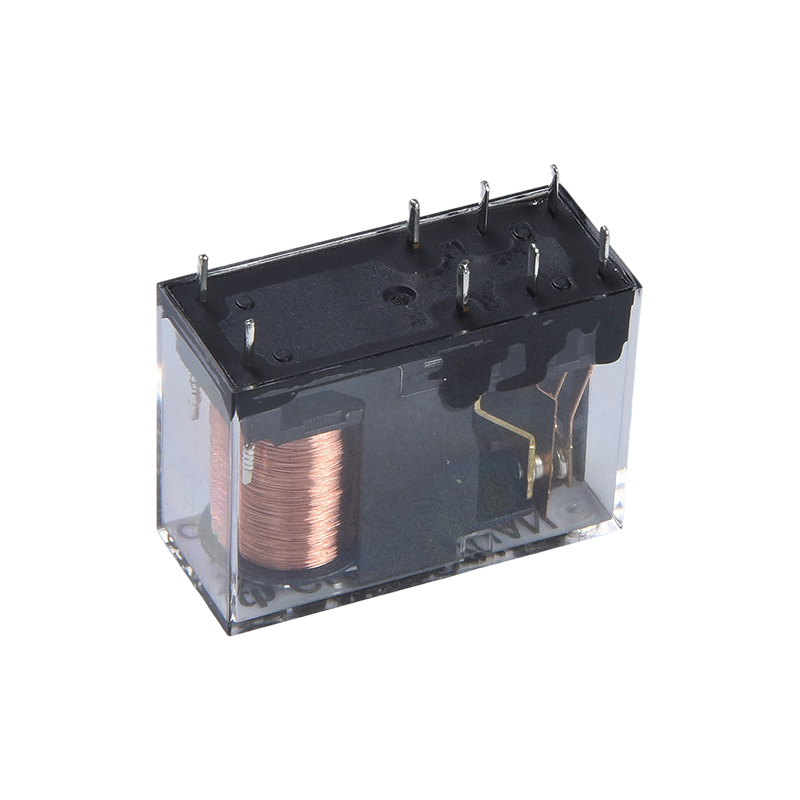

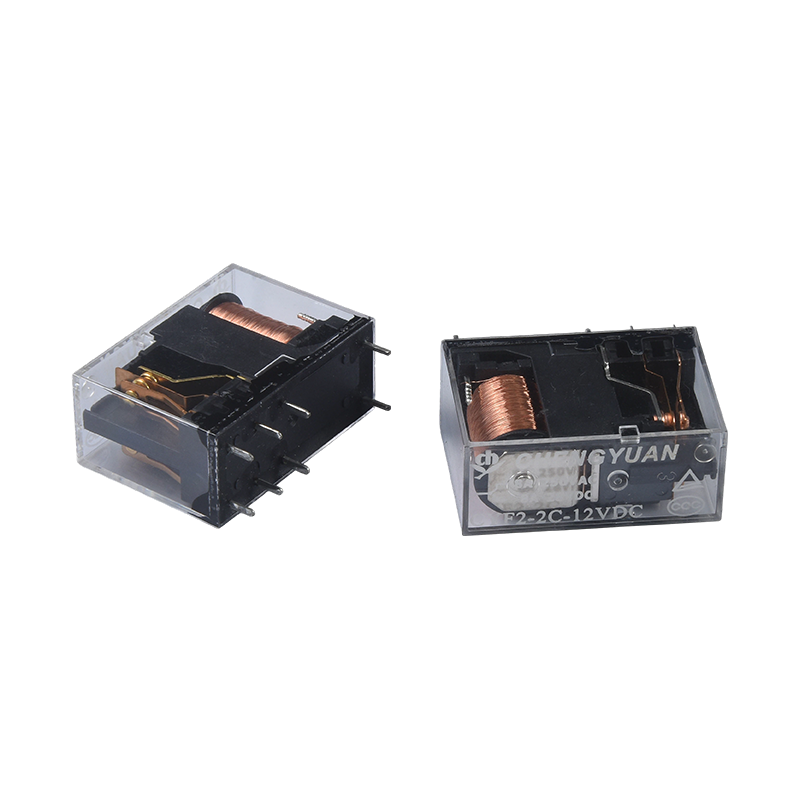

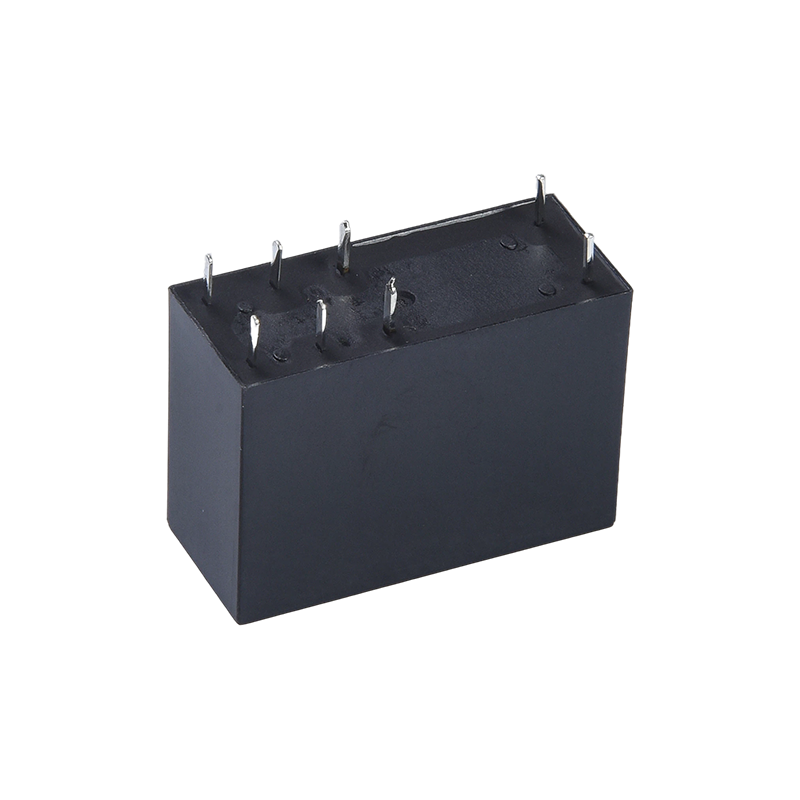

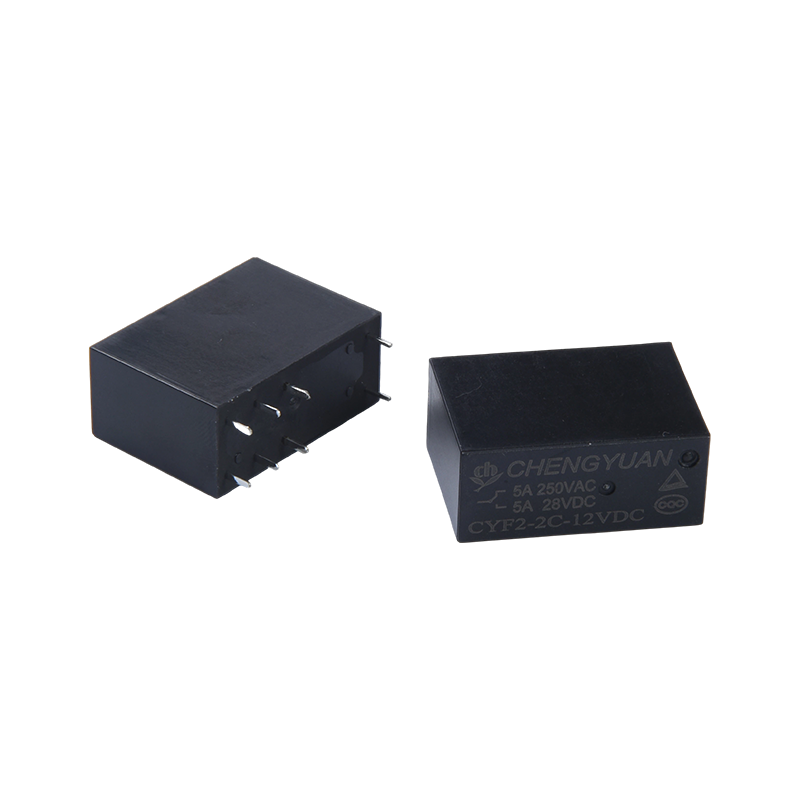

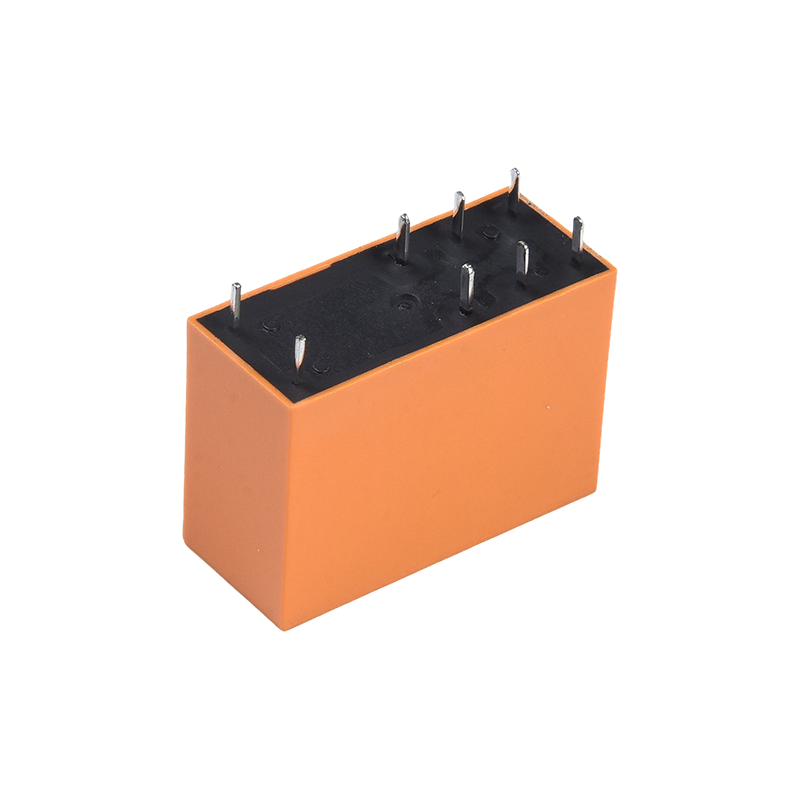

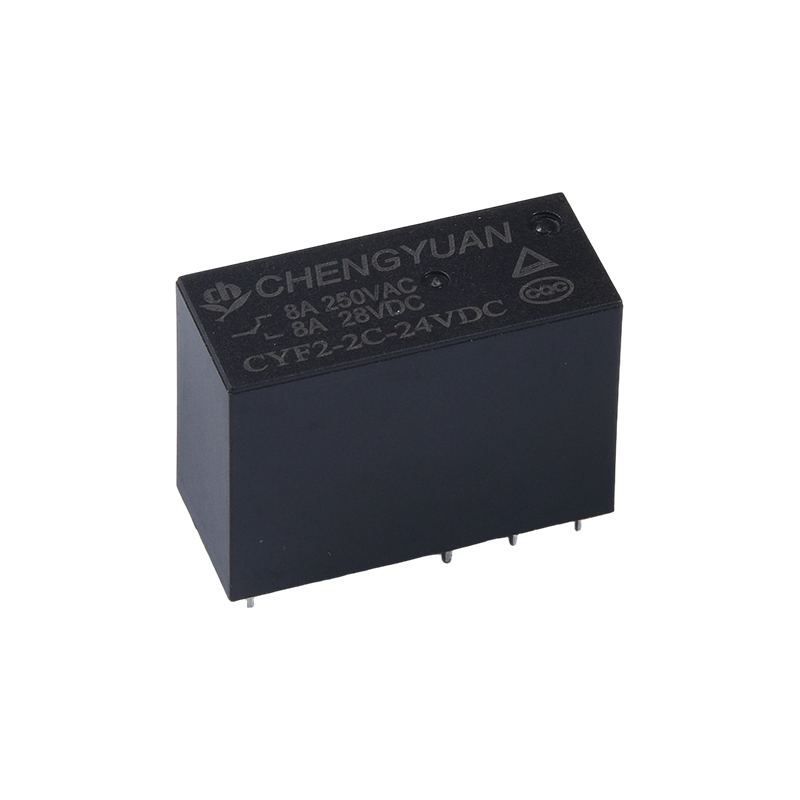

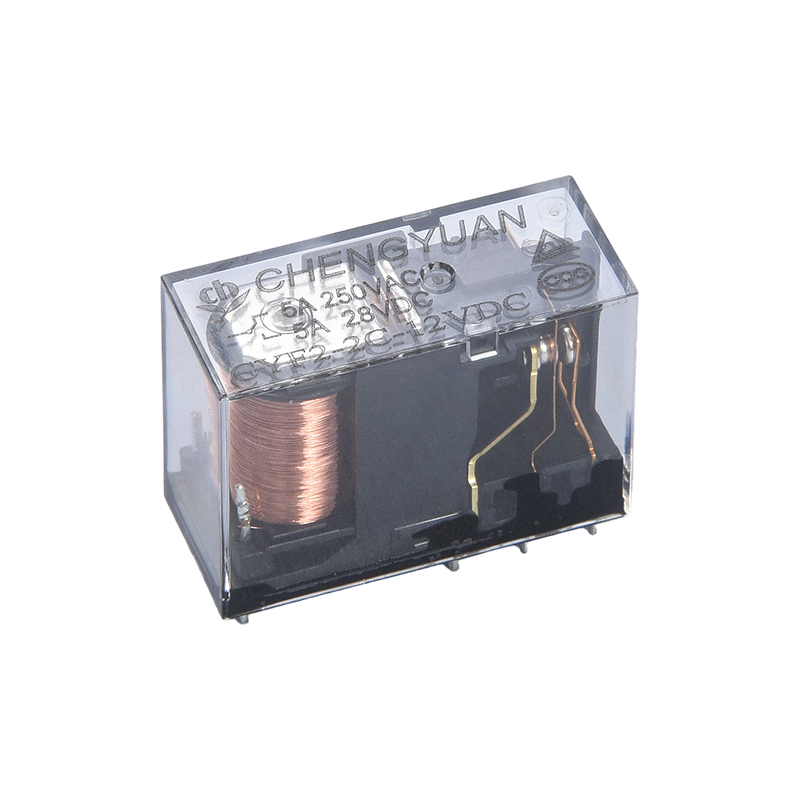

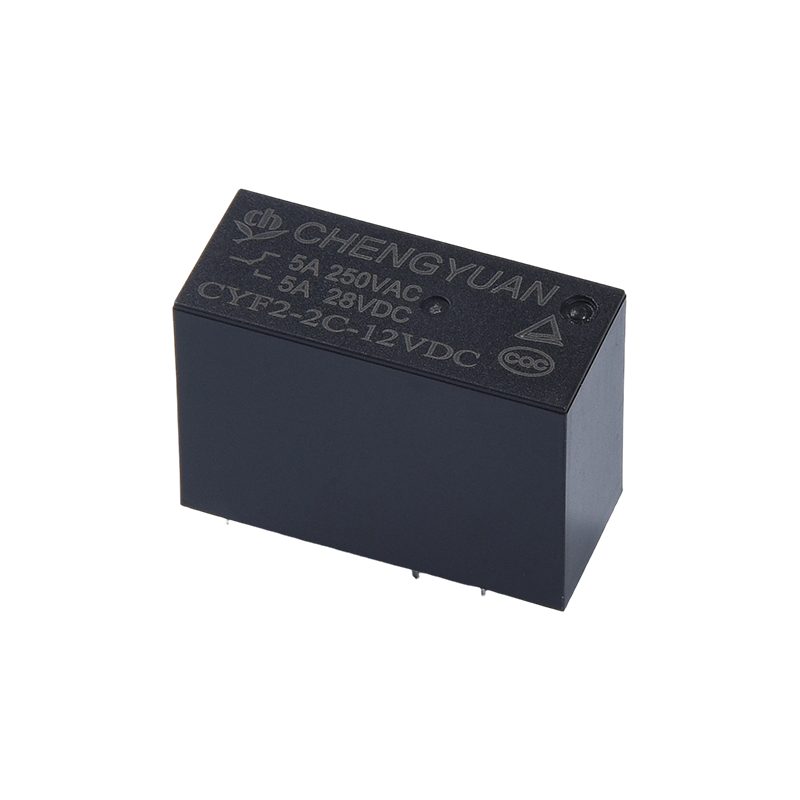

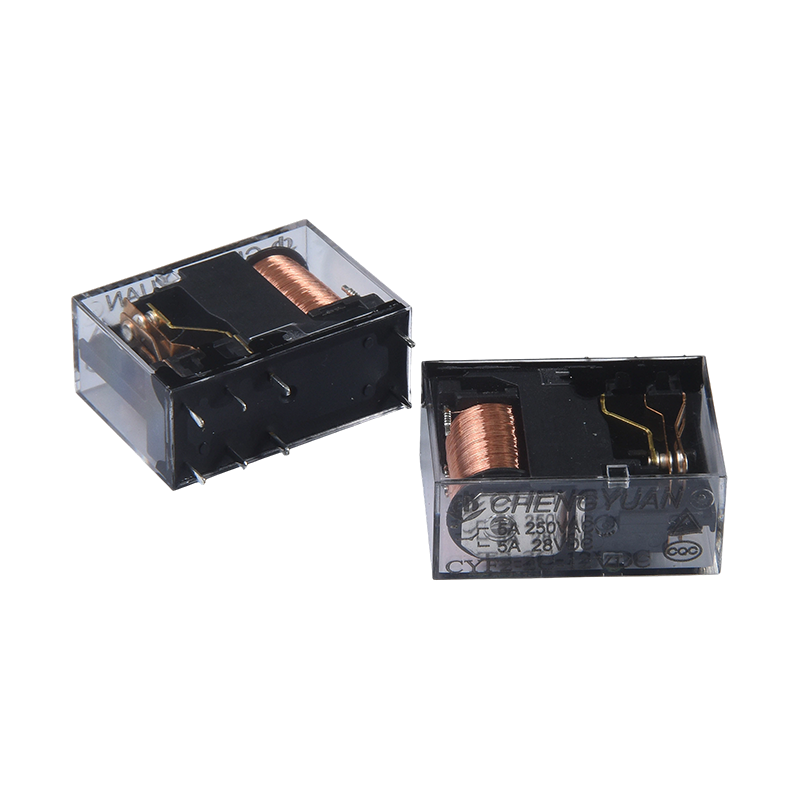

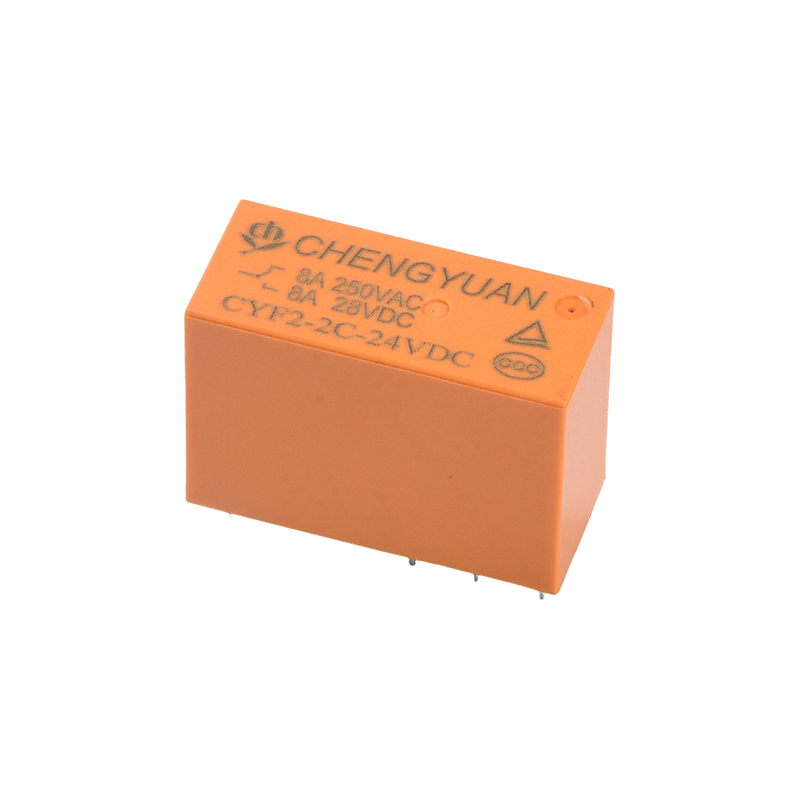

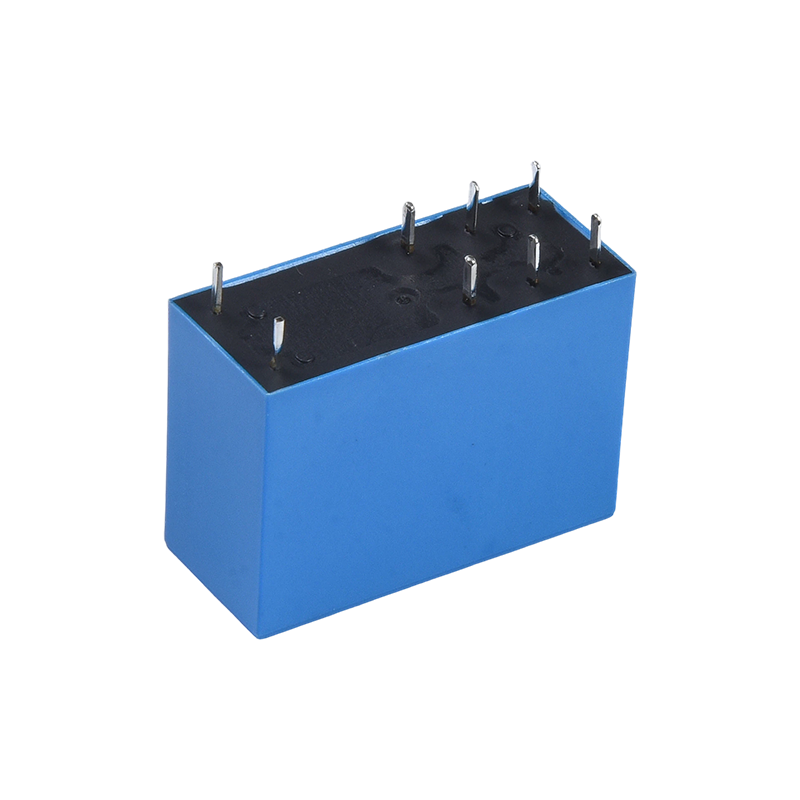

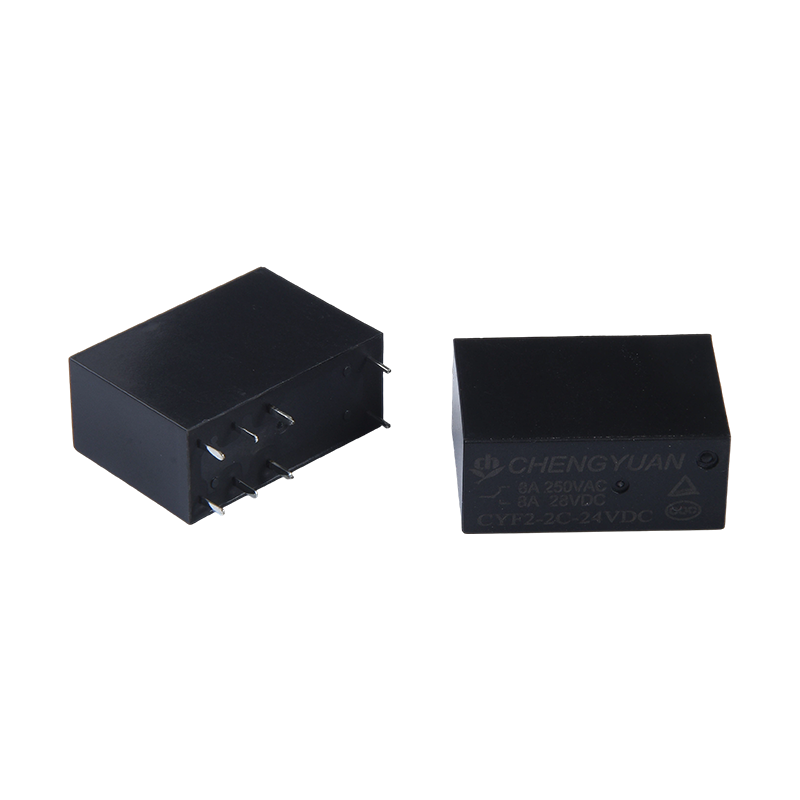

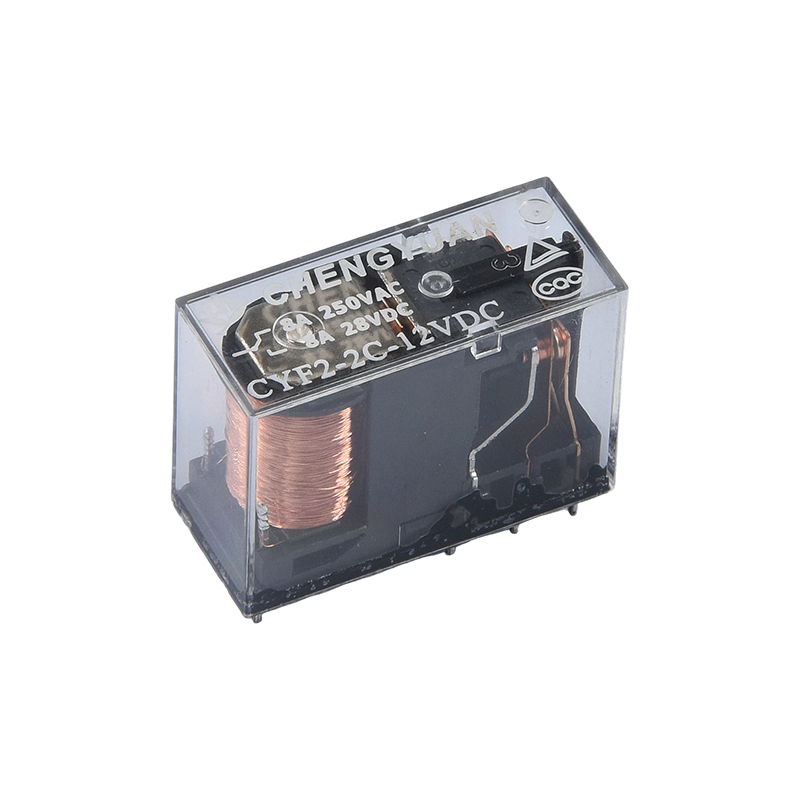

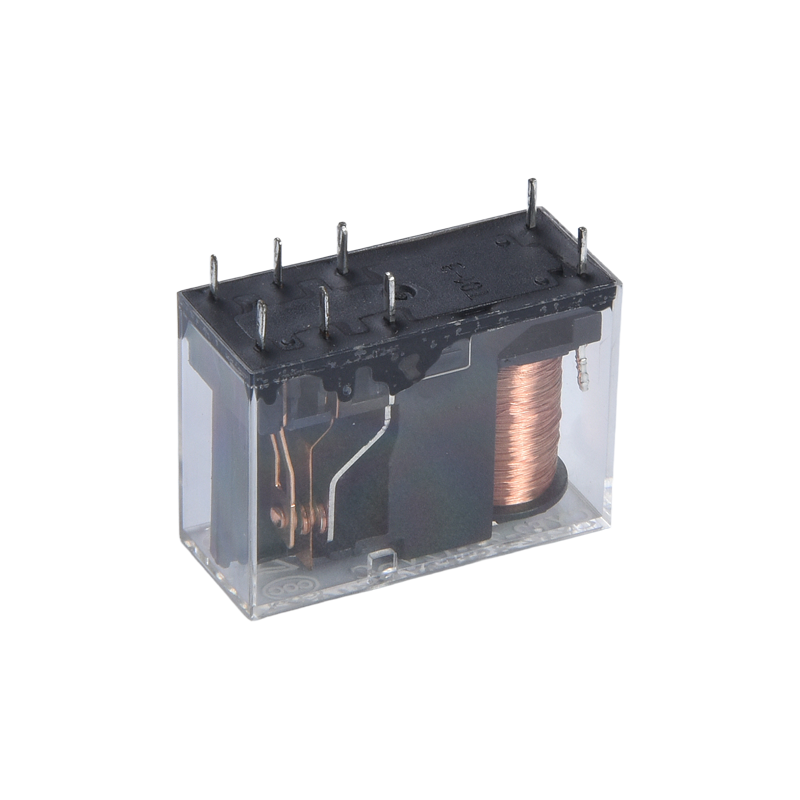

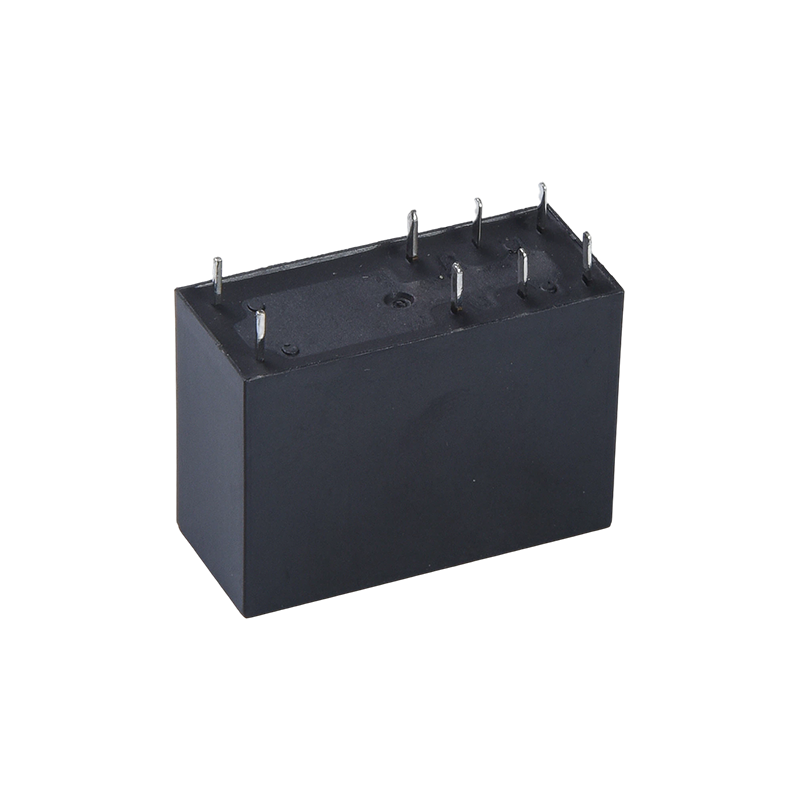

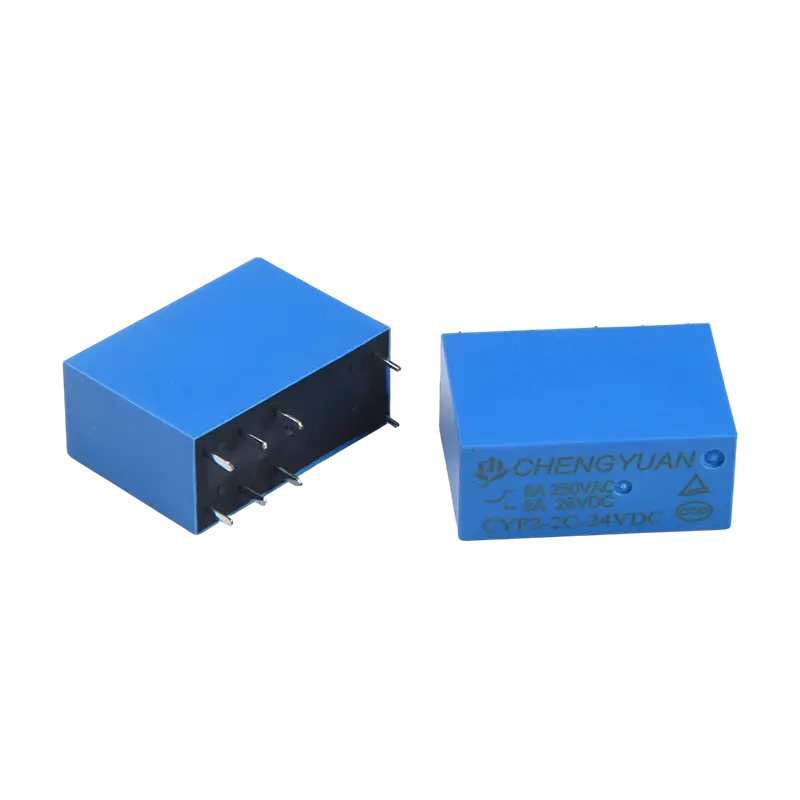

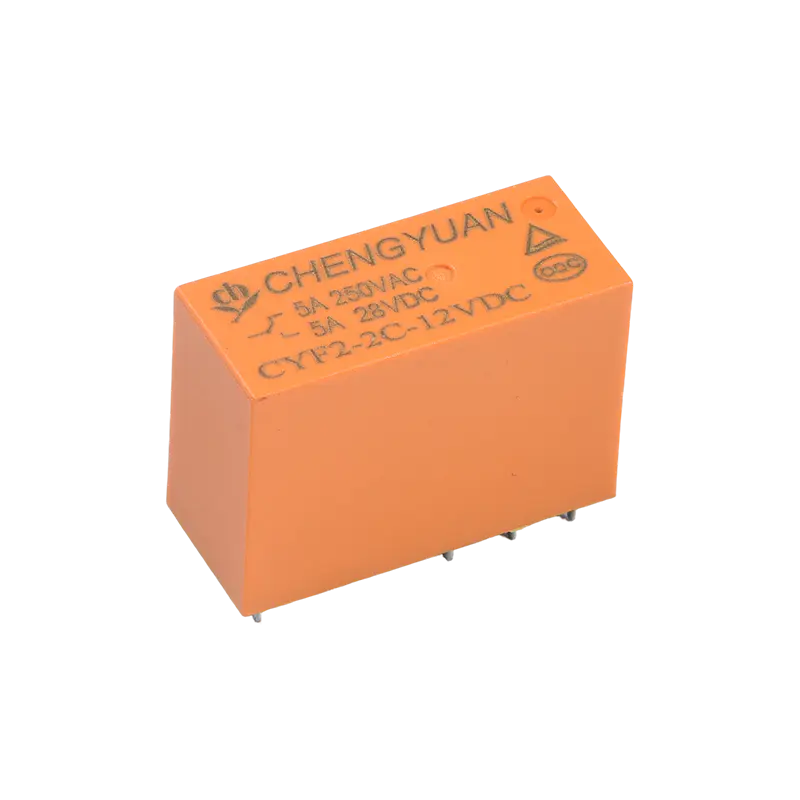

الميزات:
التكيف مع الحمل العالي: قدرة تبديل الاتصال 17 أمبير، تغطي مواصفات الحمل المتعددة (مجموعتان من 5A/8A، مجموعة واحدة من 10A/12A/16A)، مناسبة لمتطلبات دائرة الطاقة المختلفة؛
هيكل DPDT: يسمح التصميم ثنائي القطب بالرمي المزدوج بالتبديل المتزامن/المستقل لمجموعتين من الدوائر، وتوسيع وظائف التحكم وتقليل عدد المكونات.
عزل يتحمل الجهد العالي: يتحمل الجهد الكهربي 5000 فولت بين الملف وجهات الاتصال، وأداء عزل ممتاز، مما يقلل من خطر انهيار الدائرة؛
توافق الجهد الكهربي الواسع: نطاق جهد الملف 3VDC-48VDC، متوافق مباشرة مع دوائر التحكم المختلفة دون الحاجة إلى مكونات تحويل جهد إضافية؛
تركيب مضغوط: حجم صغير، هيكل ذو 8 سنون، مناسب لتخطيطات PCB عالية الكثافة، مما يوفر مساحة المعدات الداخلية؛
الشهادة الرسمية: معتمدة من قبل TUV وCQC، وتفي بمعايير السلامة الدولية والمحلية، ومناسبة لأسواق إقليمية متعددة.
التشغيل المستقر: التحكم في التبديل الموثوق به استنادًا إلى المبادئ الكهرومغناطيسية، ومقاومة الاتصال المستقرة، والاستجابة السريعة، ومناسب للتشغيل المستمر في البيئات منخفضة الطاقة.
تجميع مريح: هيكل عادي ذو 8 سنون يسهل عملية اللحام الآلي، مما يحسن كفاءة الإنتاج ويقلل أخطاء التجميع. ينطبق
السيناريوهات:
المجال الصناعي: تبديل الإشارات والتحكم في الطاقة لمعدات الأتمتة الصناعية، وأنظمة التحكم PLC، والأنظمة الكهربائية للأدوات الآلية؛
حماية إمدادات الطاقة: تبديل الدوائر لأنظمة إمدادات الطاقة غير المنقطعة UPS، مما يضمن إمدادات الطاقة المستمرة؛
الأجهزة المنزلية: دوائر التحكم للأجهزة المنزلية الكبيرة مثل الغسالات والثلاجات ومكيفات الهواء، مما يتيح تبديل الأحمال واختيار الوضع؛
الوسائل السمعية والبصرية والأمن: تبديل الإشارات للمعدات الصوتية، والتحكم في الدوائر لأنظمة الإنذار الأمني؛
الأجهزة الإلكترونية الأخرى: دوائر التحكم لأجهزة التلفاز (TVs)، ووحدات إدارة الطاقة للأجهزة الإلكترونية الصغيرة.
بيانات الاتصال
| اكتب | CYF2 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 5 أمبير/8 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 8 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل الطاقة | 2216 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000VAC، 50/60 هرتز لمدة 1 دقيقة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمرة | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 14 جرام |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 240 | 12.5 | حوالي 0.72 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | حوالي 0.54 واط |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

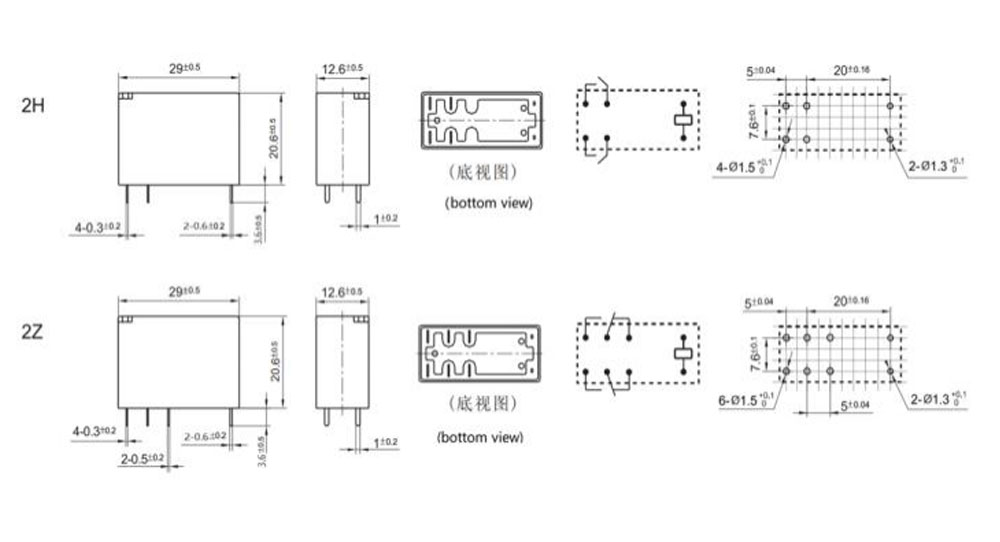

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

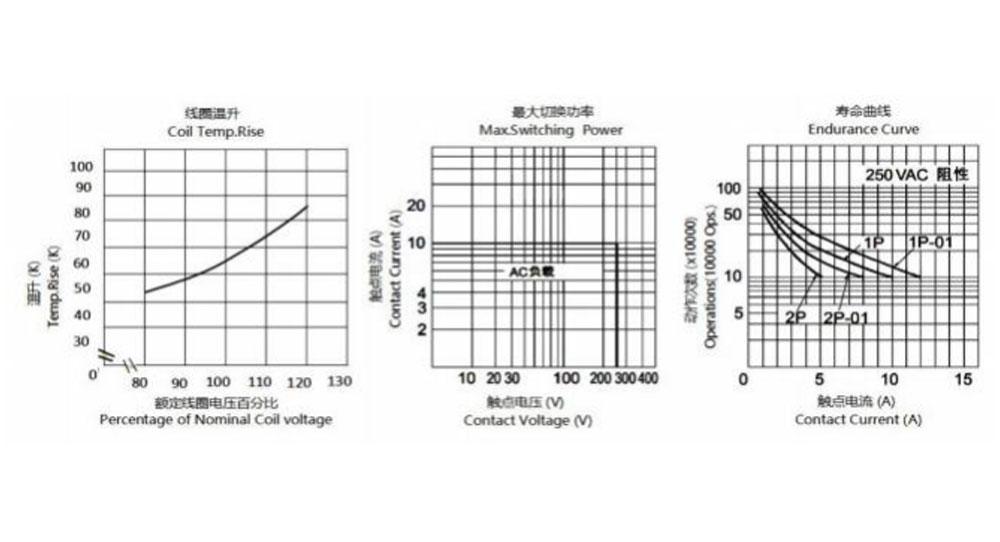

المنحنيات المميزة
طلب المعلومات
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: النوع: CYF2
2: 8A لا شيء -5A
3: عدد الأعمدة: 2-2القطب
4: ترتيبات الاتصال: C Fom C ; ح من أ ; ب من ب
5: الجهد الاسمي: 3,5,6,9,12,18,24,48VDC
6: لون العلبة: T-شفاف، H-أسود، L-أزرق
7: قوة الملف: D-0.72W L-0.54W
8: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
9: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة مع الملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة الأسطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
