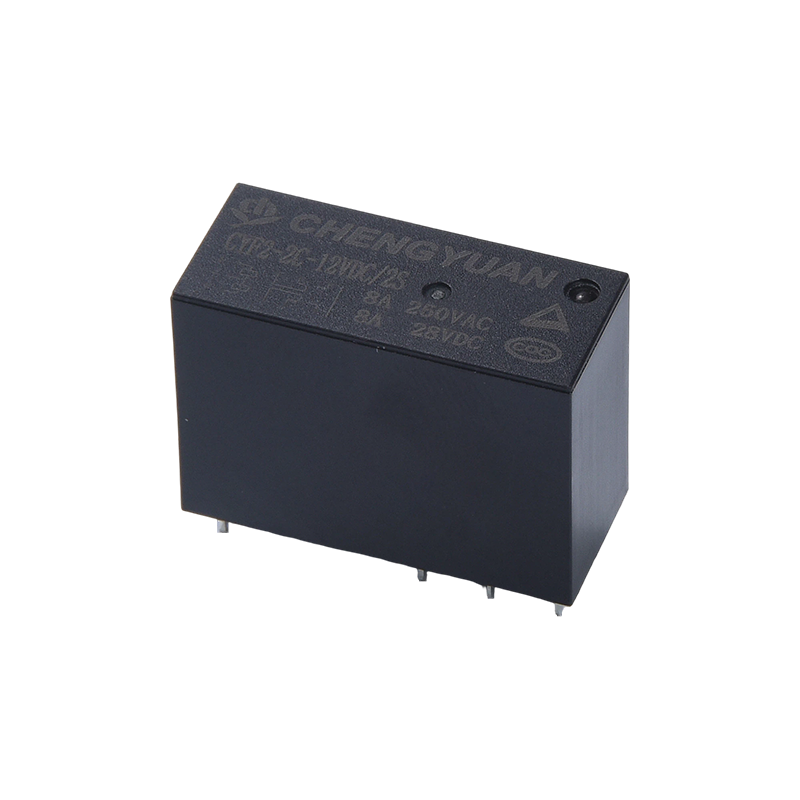

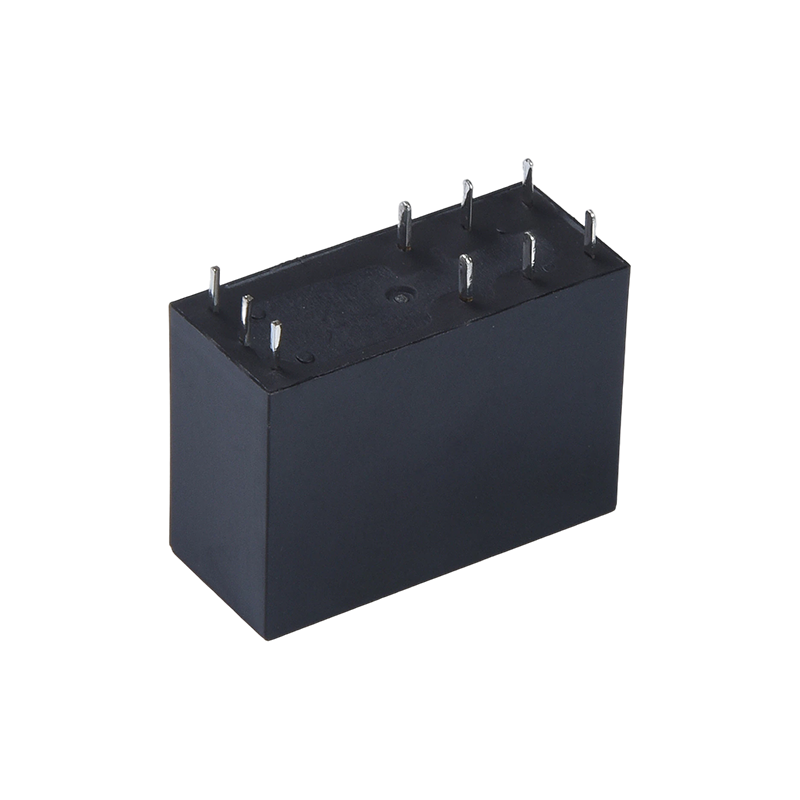

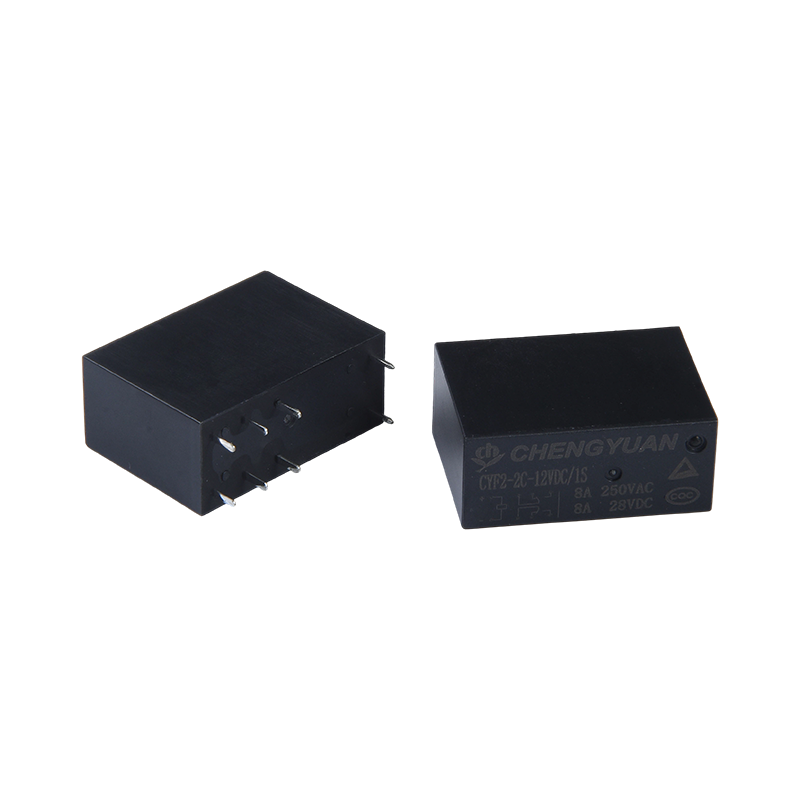

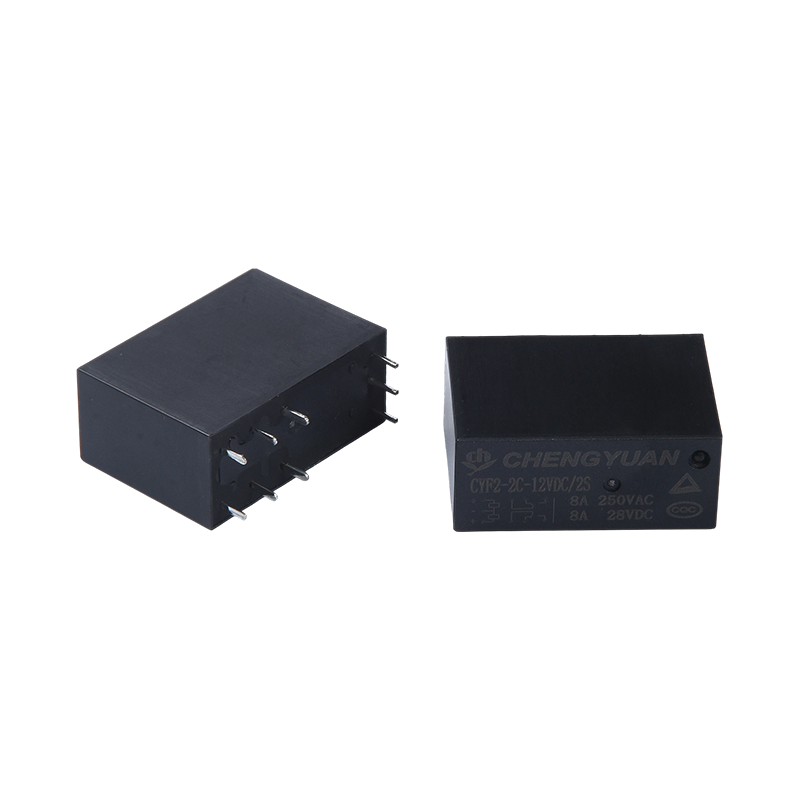

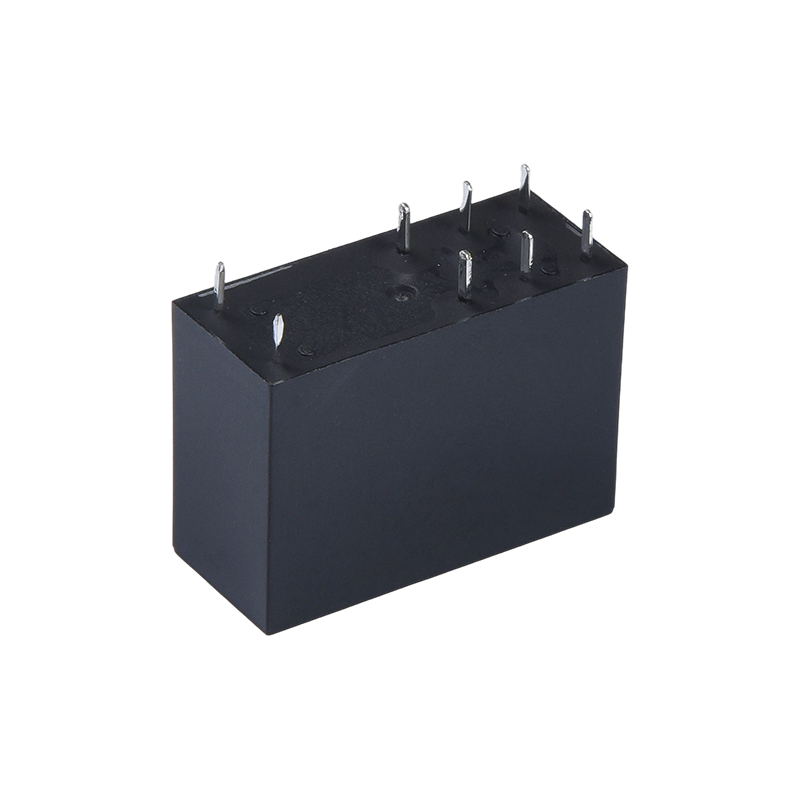

الميزات:
1. وظيفة الإغلاق المغناطيسي: تستخدم إثارة النبض؛ يستهلك الملف الطاقة فقط أثناء لحظة التبديل، وتكون حالة الاتصال مغلقة ذاتيًا بعد انقطاع التيار الكهربائي، مما يقلل بشكل كبير من استهلاك طاقة النظام.
2. تحويل الحمل العالي: تدعم جهات الاتصال التبديل الحالي 8A، مما يلبي احتياجات التحكم عالية الطاقة للأجهزة المنزلية مثل مكيفات الهواء وأفران الميكروويف.
3. عزل جهد تحمل عالي: يصل جهد التحمل بين الملف والملامسات إلى 5000 فولت، مما يوفر أداء عزل كهربائي ممتاز ويضمن سلامة دائرة التحكم.
4. تصميم مدمج: حجم صغير وهيكل مدمج، مثالي للتركيب عالي الكثافة على لوحات PCB.
5. نطاق ملف الجهد الكهربي الواسع: يوفر مواصفات مختلفة للملف من 3VDC إلى 48VDC، مما يتكيف مع جهود التحكم المختلفة.
6. شهادة السلامة: معتمدة من TUV وCQC، متوافقة مع معايير السلامة الدولية
التطبيقات النموذجية:
1. معدات الاتصالات: تستخدم في محطات الاتصالات الأساسية ومعدات التبديل لتبديل الدوائر منخفضة الطاقة وتوجيه الإشارة.
2. الأجهزة المنزلية: مناسبة لمكيفات الهواء وأفران الميكروويف وغيرها من المعدات كمفتاح تحكم في الطاقة موفر للطاقة.
3. المعدات الأمنية: تستخدم في أنظمة الإنذار الأمني والتحكم في الوصول لضمان الحفاظ على حالة القفل أو الإنذار الأصلية حتى في حالة انقطاع التيار الكهربائي.
4. المعدات المكتبية: يتم تطبيقها في معدات التشغيل الآلي للمكاتب، مثل آلات التصوير والطابعات، لتقليل استهلاك الطاقة الاحتياطية.
بيانات الاتصال
| اكتب | CYA |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 10A250 فولت تيار متردد |
| ماكس. تبديل التيار | 15 أ |
| ماكس. تبديل الجهد | 250VAC |
| ماكس. تبديل الطاقة | 2500 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
الخصائص
| وقت التشغيل (عند جهد الملف المقدر) | 8 مللي ثانية كحد أقصى. ( لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمر | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمر | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10,000,000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 8.5 جم |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 120 | 25 | حوالي 0.36 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
البيانات الموضحة أعلاه هي القيم الأولية. لا تقم بتشغيل الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.
أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)
المنحنيات المميزة
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CYA
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: C من C ; ح من أ ; ب من ب
4: الجهد الاسمي: 3,5,6,9,12,18,24,48VDC
5: لون العلبة: T-White؛ ح-أسود؛ L-أزرق 6: طاقة الملف: D-0.45W L-0.36W
7: البناء الوقائي: مقاوم لتدفق S-Flux،
SH- نوع مختوم قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
(1): لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
(2): لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
(3): سيتم تقييم المتطلبات الخاصة بالعميل (XX) من قبل شركتنا ثم يتم وضع علامة عليها برموز مميزة.
