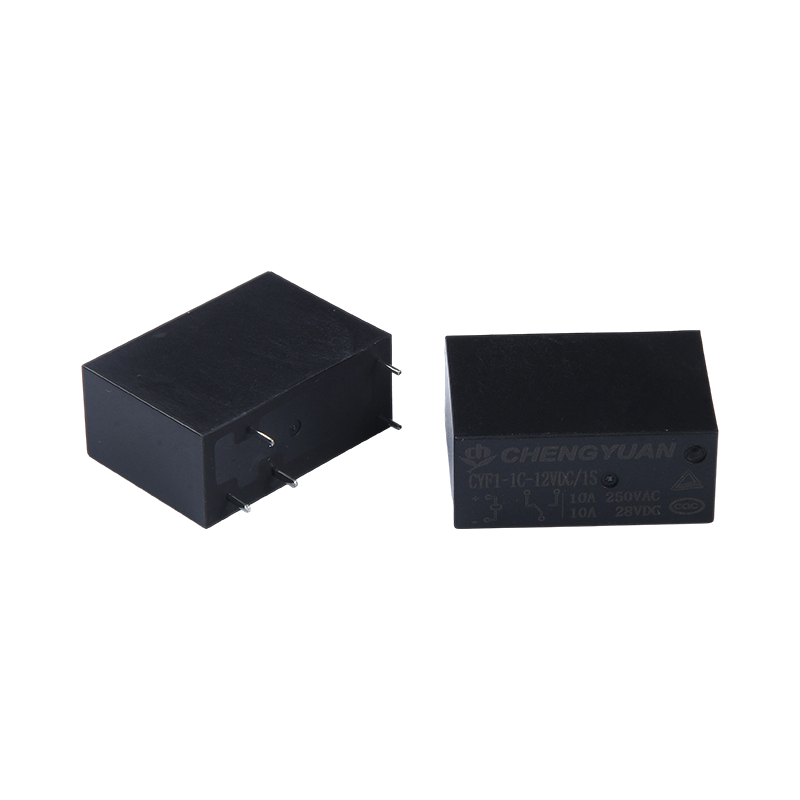

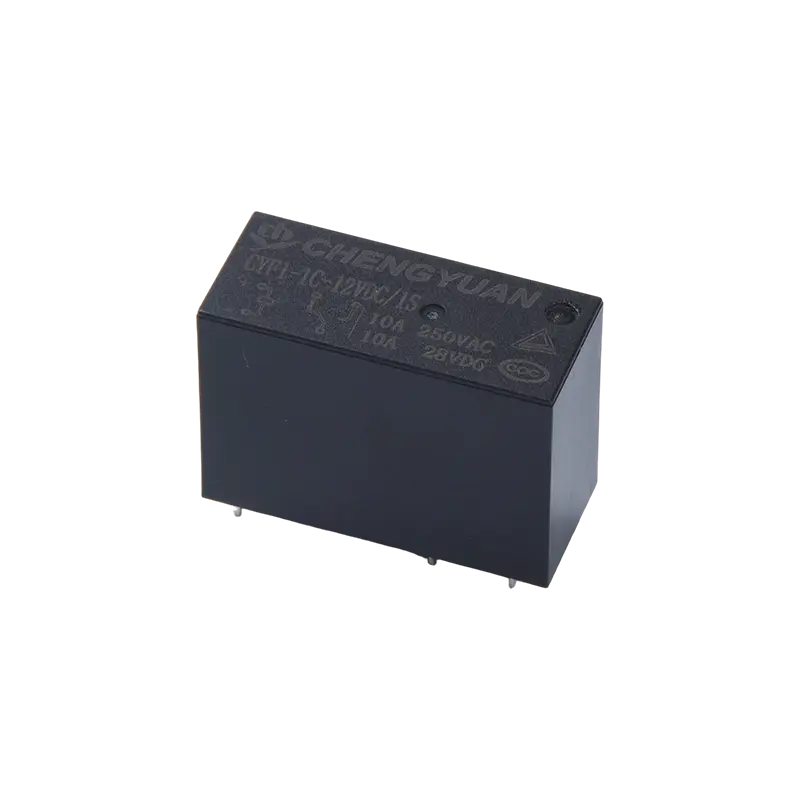

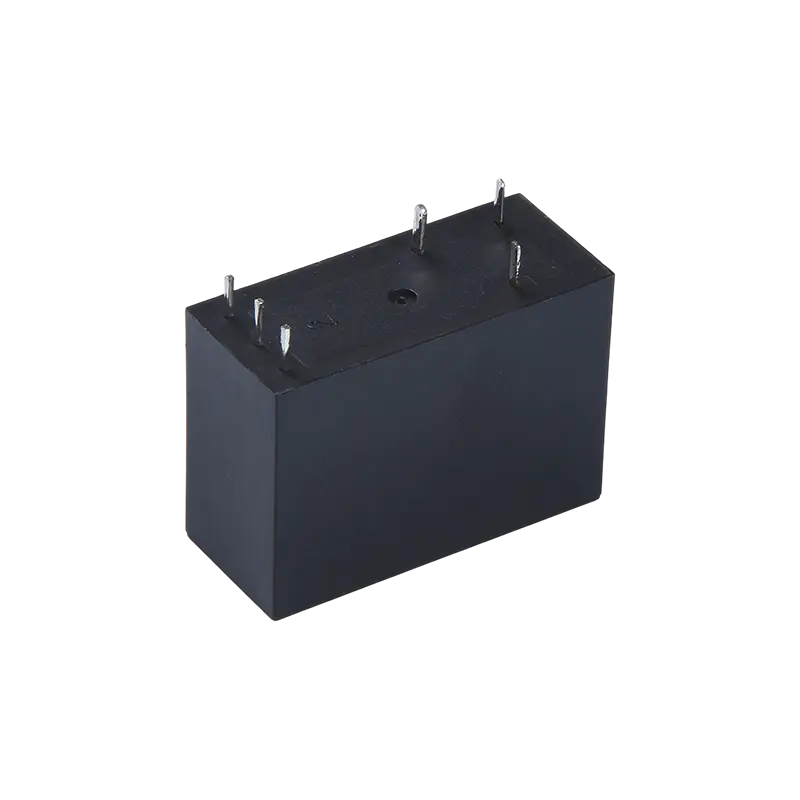

مزايا المنتج:
• استهلاك الطاقة الساكنة بنسبة صفر: باستخدام مبدأ الإغلاق المغناطيسي، يتم الحفاظ على حالة الاتصال بدون مصدر طاقة مستمر بعد التنشيط، مما يقلل بشكل كبير من استهلاك الطاقة الاحتياطية للنظام.
• حمل عالي، تصميم مضغوط: يحقق أقصى قدرة على تبديل الاتصال تبلغ 16 أمبير في حزمة صغيرة جدًا، مما يوفر كثافة طاقة عالية ويوفر مساحة PCB.
• ذاكرة حالة انقطاع التيار الكهربائي: يظل موضع الاتصال دون تغيير بعد انقطاع التيار الكهربائي، ويتم الحفاظ على الحالة الأصلية دون القيادة عند استعادة الطاقة، وهي مناسبة للدوائر الاحتياطية أو أقفال الأمان.
الميزات:
• الحد الأقصى لقدرة تحويل الاتصال 16A
• متوفر في تكوينات الاتصال التحول أحادية القطب ومزدوجة القطب
• حجم صغير للغاية، دبابيس ثنائي الفينيل متعدد الكلور القياسية
• متوفر في أنواع مختومة ومقاومة للتدفق
• منتج صديق للبيئة (متوافق مع ROHS)
• الأبعاد: (28.9*12.6*20.6) ملم
التطبيقات الرئيسية:
• العدادات الذكية وإدارة الطاقة: تستخدم للتحكم عن بعد في عدادات الدفع المسبق وقواطع الدائرة الذكية، مما يحقق استهلاكًا منخفضًا للطاقة من خلال الإغلاق المغناطيسي.
• الأجهزة الموفرة للطاقة: مدمجة في نظام التحكم الرئيسي في الطاقة للأجهزة مثل مكيفات الهواء وسخانات المياه لتقليل استهلاك الطاقة الاحتياطية وتلبية معايير كفاءة الطاقة.
• مصادر الطاقة غير المنقطعة وتخزين الطاقة: تستخدم في دوائر تحويل خرج UPS والعاكسات الكهروضوئية، مما يضمن استمرارية النظام من خلال الحفاظ على الحالة أثناء انقطاع التيار الكهربائي.
• أنظمة السلامة والحماية من الحرائق: تستخدم في أنظمة الإنذار ودوائر التحكم في الإضاءة في حالات الطوارئ لضمان حالة التبديل الموثوقة أثناء انقطاع التيار الكهربائي المفاجئ.
معلمات الاتصال
| تكوين الاتصال | 1 أ/1 ج | 2 أ/2 ج |
| اتصل بالمقاومة | <50mΩ (1A 6VDC) |
| مواد الاتصال | AgSnO₂، AgCdO |
| تحميل الاتصال (مقاوم) | 20 أمبير 250 فولت تيار متردد 16 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر 10 أمبير 250 فولت تيار متردد/28 فولت تيار مستمر | 8 أمبير 250 فولت تيار متردد 5 أمبير 277 فولت تيار متردد/28 فولت تيار مستمر |
| الحد الأقصى لجهد التبديل | 250 فولت تيار متردد/28 فولت تيار مستمر |
| الحد الأقصى للتبديل الحالي | 20A/16A/10A | 8 أ/5 أ |
| الحد الأقصى لقوة التبديل | 5000 فولت أمبير/480 واط | 1200 فولت أمبير/150 واط |
| المتانة الميكانيكية | 1×10⁷ دورات |
| المتانة الكهربائية | 1 × 10⁵ دورات |
معلمات الملف
| قوة الملف المقدرة - | ملف واحد بقوة 540 ميجاوات |
| ملف مزدوج ≦1 واط (تختلف الطاقة حسب المواصفات) |
| ارتفاع درجة حرارة الملف | 26 درجة مئوية (47 درجة فهرنهايت) عند الجهد المقنن |
| درجة الحرارة القصوى | 130 درجة مئوية (266 درجة فهرنهايت) |
جدول مواصفات الملف
| الفولطية (VDC) | ضبط/إعادة ضبط الجهد (VDC) | عرض النبض (ملي ثانية) | مقاومة الملف المزدوج (Ω±10%) | مقاومة الملف المفرد (Ω±10%) |
| الملف 1 | الملف 2 |
| 3 | .42.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | .04.00 | ≥50 | 37 | 33 | 42 |
| 12 | .609.60 | ≥50 | 200 | 169 | 267 |
| 24 | .19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | .438.4 | ≥50 | 2780 | 2315 | 4267 |
معلمات الأداء
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) |
| عازلة تحمل الجهد | بين الاتصال والملف | 5000VAC لمدة 1 دقيقة |
| بين جهات الاتصال المفتوحة | 750VAC لمدة 1 دقيقة |
| وقت التشغيل (عند الجهد المقنن) | ≥10 مللي ثانية |
| وقت الإصدار (عند الجهد المقنن) | ≥5 مللي ثانية |
| صدمة | الاستقرار | 100 م/ث² (10 جم) |
| القوة | 1000 م/ث² (100 جم) |
| الاهتزاز | 10 هرتز ~ 55 هرتز، سعة مزدوجة 1.5 مم |
| الرطوبة | 35% ~ 85% رطوبة نسبية |
| نطاق درجة الحرارة | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع المحطة | نوع ثنائي الفينيل متعدد الكلور |
| الوزن | حوالي 10 جرام |
| نوع التغليف | نوع محكم الغلق بالبلاستيك، نوع مقاوم للحام |
شهادات السلامة
| CQC | 1 أ/1 ج | 16 أمبير 250 فولت تيار متردد 16A 28VDC10A |
| 1 أ/1 ج | 10250 فولت تيار متردد 10 28 فولت تيار مستمر |
| 2 أ/2 ج | 8 أمبير 250 فولت تيار متردد 8A 28VDC |
| توفالو | 1 أ/1 ج | 16A250VAC كوس فاي = 1 16A 28/R=0 مللي ثانية |
| 1 أ/1 ج | 10250 فولت تيار متردد 10 28 فولت تيار مستمر |
| 2 أ/2 ج | 8A250VAC كوس فاي = 1 8A 28/R=0ms |
مثال على علامة الطلب
نموذج التتابع CYF
جهد الملف 5 6 9 12 18 24 48 فولت تيار مستمر
نموذج الاتصال 1A: مجموعة واحدة مفتوحة عادة، 1C: مجموعة واحدة للتحويل، 2A: مجموعتان مفتوحتان عادة، 2C مجموعتان للتحويل
شكل الملف 1S: ملف واحد 2S: ملف مزدوج
مادة الاتصال T: AgSnO2، لا شيء: AgCdO
ملاحظات: (1) في بيئة تحتوي على غازات ضارة مثل H2S وSO2 وNO2 وما إلى ذلك، يوصى باستخدام منتجات محكمة الغلق بالبلاستيك، ويرجى إجراء الاختبارات والتأكيد على الاستخدام الفعلي؛ عندما لا تكون هناك حاجة للتنظيف الشامل، فمن المستحسن
يوصى بإعطاء الأولوية للمنتجات المقاومة للتدفق؛
- هذا المنتج منتج صديق للبيئة. يرجى وضع علامة على رقم الميزة المقابل عند الطلب، حيث يشير (551) إلى الامتثال لـ RoHS (جهات الاتصال تحتوي على الكادميوم)، و (555) يشير إلى الامتثال لـ RoHS (جهات الاتصال لا تحتوي على الكادميوم).
مخطط الأسلاك، وحدة حجم ثقب التركيب: مم
(1) لم يتم تحديد تفاوتات الأبعاد لبعض الأبعاد الخارجية للمنتج. عندما تكون الأبعاد الخارجية ±1 مم، يكون التسامح ±0.2 مم؛ عندما تكون الأبعاد الخارجية بين 1 ~ 5 مم، يكون التسامح ± 0.3 مم.
عندما يكون الحجم الإجمالي أكبر من 5 مم، يكون التسامح ±0.4 مم؛
(2) أبعاد فتحة التثبيت بدون تفاوت الأبعاد هي ±0.1 مم.
أشياء يجب ملاحظتها:
- حالة المصنع لمرحل الإغلاق المغناطيسي هي حالة إعادة الضبط، ولكن بسبب عوامل مثل التأثير أثناء النقل أو تركيب المرحل، قد تتغير إلى حالة العمل. ولذلك، عند استخدام (إمدادات الطاقة
عند الاتصال، يرجى إعادة تعيينه إلى حالة العمل أو إعادة ضبط الحالة حسب الحاجة.
- من أجل ضمان عمل مرحل الإغلاق المغناطيسي أو إعادة ضبطه، يجب أن يصل جهد الإثارة المطبق على الملف إلى الجهد المقنن، ويجب أن يكون عرض النبض أكبر من 5 أضعاف وقت الإجراء أو إعادة الضبط. لا تفعل ذلك
عند تطبيق الجهد الكهربي على الحركة وإعادة ضبط الملفات، لا تقم بتطبيق الجهد الكهربي على الملفات لفترة طويلة (أكثر من دقيقة واحدة).
- أثناء نقل المنتج وتخزينه وتطبيقه، يرجى إبقاء المنتج بعيدًا عن المجالات المغناطيسية القوية لتجنب التغيرات في جهد التشغيل وإعادة ضبط الجهد.
