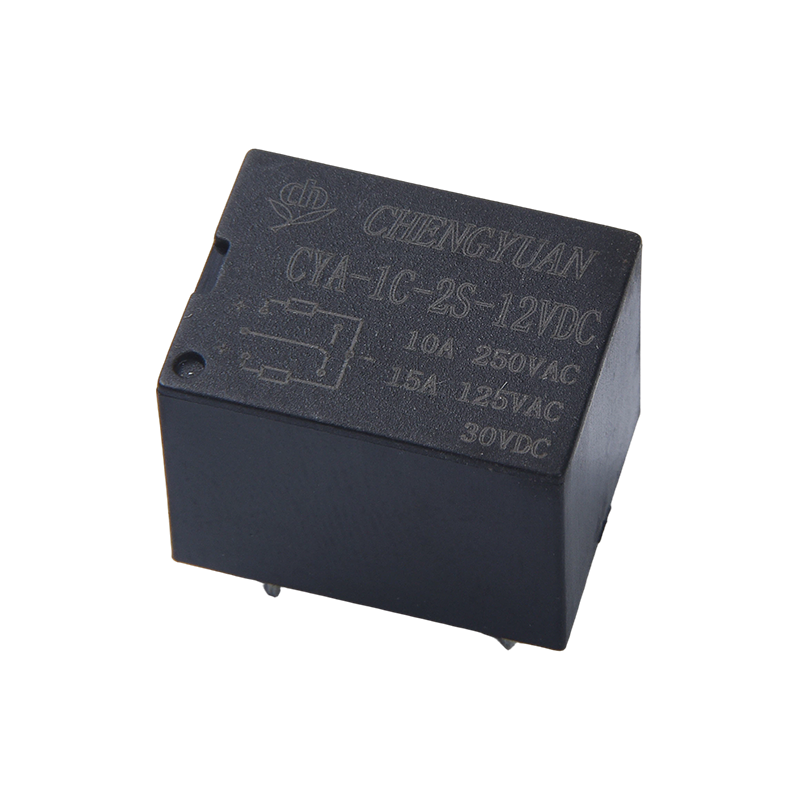

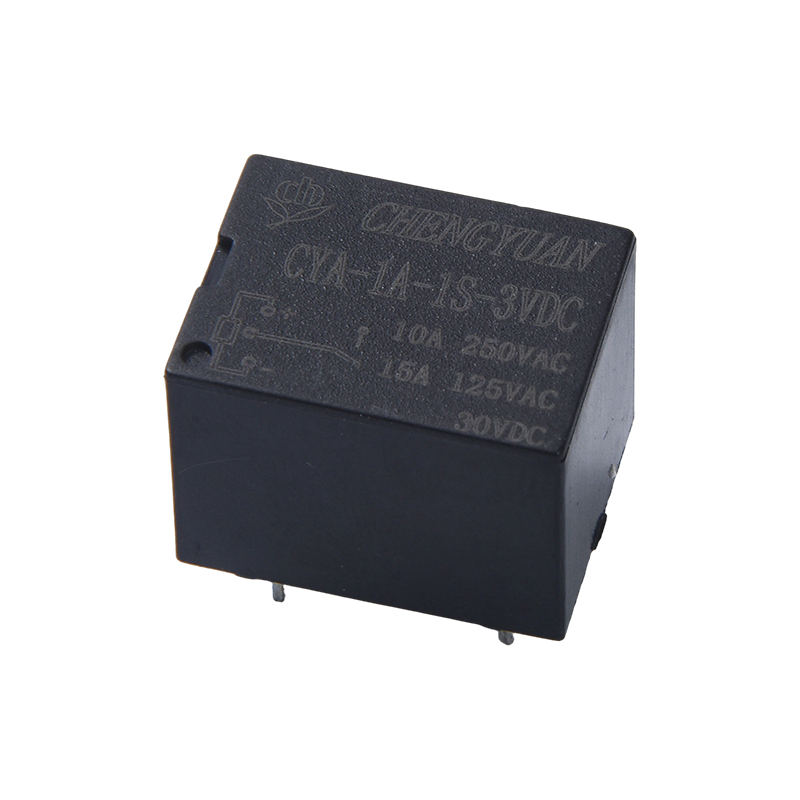

أولا: الميزات

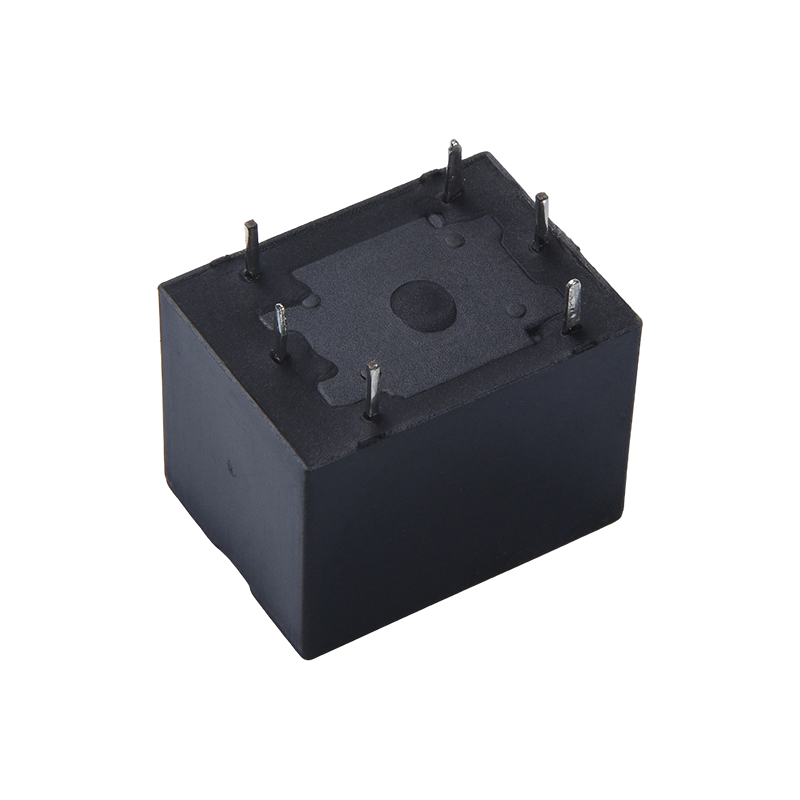

1. نموذج الاتصال: يوفر نموذج اتصال واحد مفتوح عادةً ونموذج اتصال واحد للتغيير لتلبية متطلبات تصميم الدوائر المختلفة.

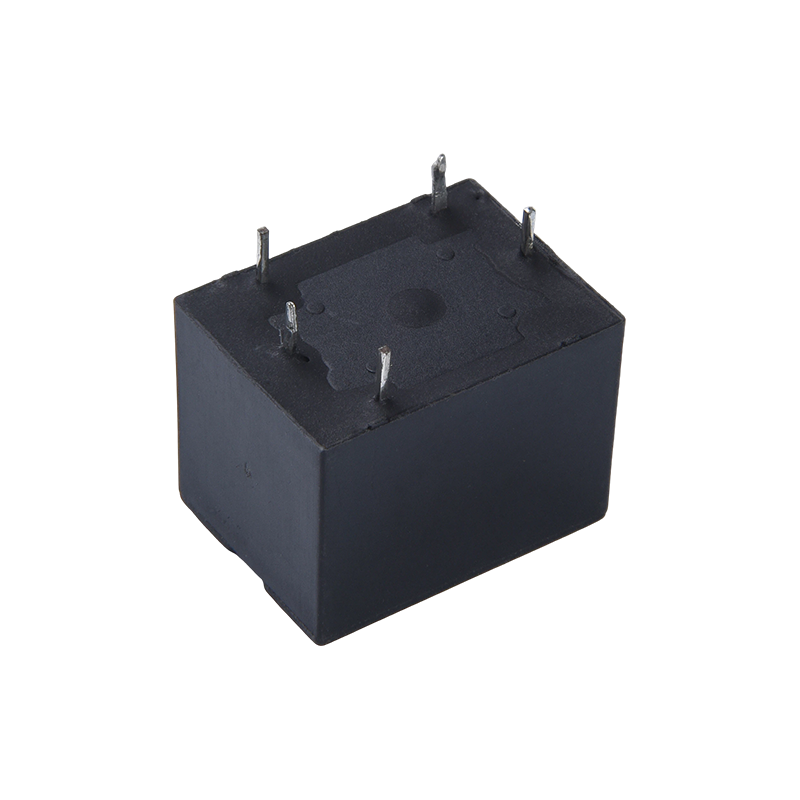

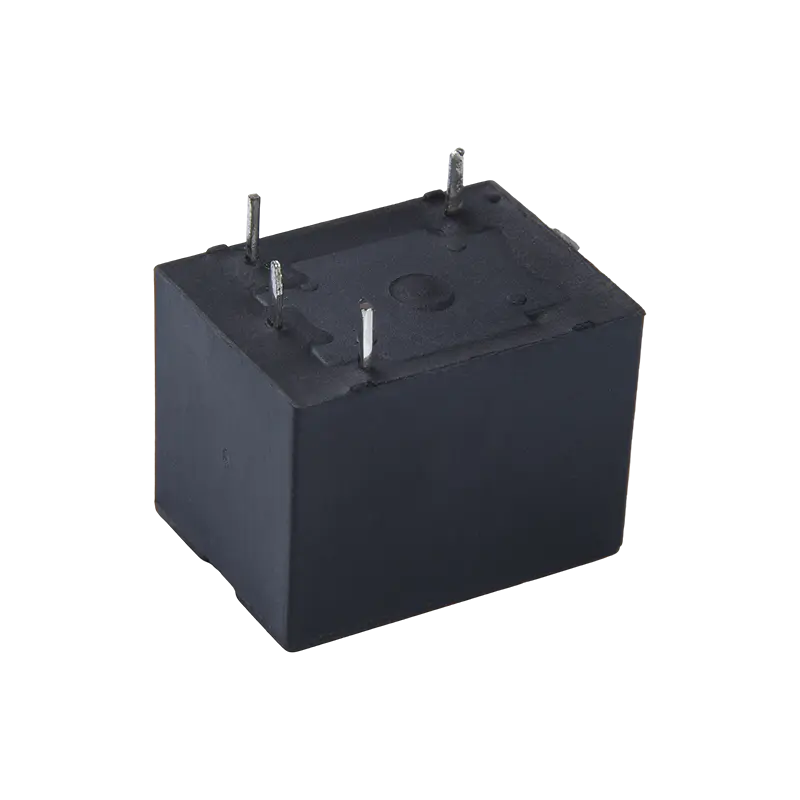

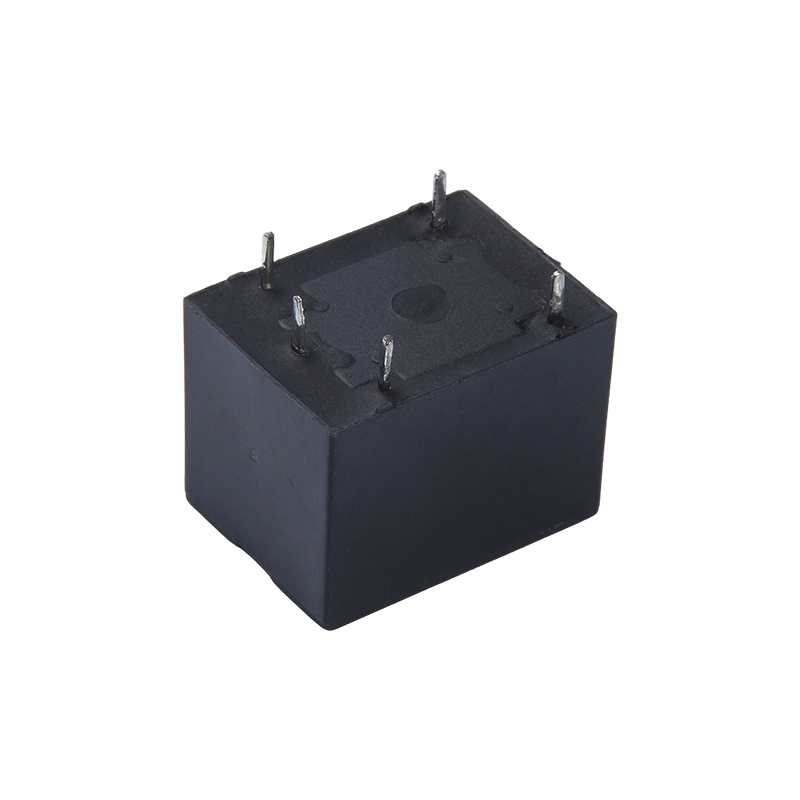

2. خصائص التثبيت: يستخدم دبابيس لوحة الدوائر المطبوعة القياسية لسهولة تركيب ثنائي الفينيل متعدد الكلور، ومناسبة لعمليات التجميع الآلي.
3. خيارات التغليف: يتوفر خياران للتغليف: محكم الغلق بالبلاستيك ومقاوم للحام، ليناسب المتطلبات البيئية المختلفة.
4. الهيكل الأساسي: يستخدم هيكل الإغلاق المغناطيسي أحادي الملف أو مزدوج الملف لضمان الاحتفاظ بالحالة على المدى الطويل بعد انقطاع التيار الكهربائي.
ثانيا. الوظائف الأساسية والسيناريوهات القابلة للتطبيق
1. الوظيفة الأساسية: يحقق تبديل دائرة الطاقة الصفرية، ويوفر التبديل التلقائي وعزل الإشارة، ويحافظ على الحالة الحالية بعد إيقاف تشغيل طاقة التحكم، وهو مناسب لتطبيقات التثبيت على المدى الطويل.
2. مجال الشبكة الذكية: ينطبق على سيناريوهات مثل قياس الكهرباء ومفاتيح التحكم عن بعد، مما يتيح تحكمًا دقيقًا منخفض الطاقة؛
3. مجال الطاقة الجديد: يمكن استخدامه في معدات الطاقة الجديدة مثل محولات الطاقة الشمسية، مما يضمن حالة دائرة مستقرة.
4. المجالات الصناعية والمنزلية: مناسبة للأتمتة الصناعية والمنازل الذكية والتحكم في الإضاءة والسيناريوهات الأخرى؛
5. مجال الأجهزة: ينطبق على وصلات التحكم في الدائرة لمختلف الأدوات والعدادات. ثالثا. الاستفادة من المزايا الأساسية
1. ميزة استهلاك الطاقة الصفرية: يحافظ على الحالة الحالية بعد انقطاع الطاقة، مما يحقق تحويل استهلاك الطاقة إلى الصفر، ومناسب لتطبيقات الطاقة المنخفضة.
2. قدرة تحويل الاتصال العالية: حمل تحويل الاتصال 15A، مناسب لاحتياجات التحكم المتوسطة والعالية الطاقة؛
3. التثبيت والاختيار المرن: حجم صغير جدًا، ودبابيس PCB القياسية، وخيارات حزمة متعددة، مناسبة للتركيب الكثيف والبيئات المختلفة؛
4. الامتثال البيئي: يتوافق مع معايير RoHS، ويلبي متطلبات المنتجات الصديقة للبيئة؛
5. خصوصية المشهد القوية: مناسبة بشكل خاص للتحكم عن بعد وسيناريوهات الصيانة طويلة المدى، مع تنوع رائع وعملي.
معلمات الاتصال
| تكوين الاتصال | 1 أ | 1C |
| اتصل بالمقاومة | 100mΩ (1A 6VDC) |
| مواد الاتصال | AgSnO₂، AgCdO |
| تحميل الاتصال (مقاوم) | 10 أمبير 277 فولت تيار متردد/28 فولت تيار مستمر |
| الحد الأقصى لجهد التبديل | 277 فولت تيار متردد/30 فولت تيار مستمر |
| الحد الأقصى للتبديل الحالي | 15 أ | 10 أ |
| الحد الأقصى لقوة التبديل | 2500 فولت أمبير |
| المتانة الميكانيكية | 1×10⁷ دورات |
| المتانة الكهربائية | 5 × 10⁴ دورات |
| المعلمة | المواصفات |
| مقاومة العزل | 100 ميجا أوم (500 فولت تيار مستمر) |
| عازلة تحمل الجهد | بين الاتصال والملف | 1500VAC لمدة 1 دقيقة |
| بين جهات الاتصال المفتوحة | 750VAC لمدة 1 دقيقة |
| وقت التشغيل (عند الجهد المقنن) | ≥5 مللي ثانية |
| وقت الإصدار (عند الجهد المقنن) | ≥5 مللي ثانية |
| صدمة | الاستقرار | 100 م/ث² (10 جم) |
| | القوة | 1000 م/ث² (100 جم) |
| الاهتزاز | 10 هرتز ~ 55 هرتز، سعة مزدوجة 1.5 مم |
| الرطوبة | 35% ~ 85% رطوبة نسبية |
| نطاق درجة الحرارة | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع المحطة | نوع ثنائي الفينيل متعدد الكلور |
| الوزن | حوالي 10 جرام |
| نوع التغليف | نوع محكم الغلق بالبلاستيك، نوع مقاوم للحام |
ملاحظات:
(1) جميع القيم المذكورة أعلاه هي قيم أولية؛
تتابع شنغيوان
معلمات الملف
| قوة الملف المقدرة | ملف واحد ≥550 ميجاوات |
| ملف مزدوج ≥750 ميجاوات |
جدول مواصفات الملف 23 درجة مئوية
| الفولطية (VDC) | ضبط/إعادة ضبط الجهد (VDC) | عرض النبض (ملي ثانية) | مقاومة الملف المزدوج (Ω±10%) | مقاومة الملف المفرد (Ω±10%) |
| 5 | .83.80 | ≥50 | 47/47 | 45 |
| 6 | .54.50 | ≥50 | 100/100 | 100 |
| 9 | .86.80 | ≥50 | 227/237 | 225 |
| 12 | .09.00 | ≥50 | 193/305 | 310 |
| 18 | .513.5 | ≥50 | 900/900 | 900 |
| 24 | .018.0 | ≥50 | 1060/1370 | 1160 |
شهادات السلامة
| CQC | 1 أ | 10 أمبير 250 فولت تيار متردد 15 أمبير 125 فولت تيار متردد 10 أمبير 28 فولت تيار مستمر |
| 1C | 10 أمبير 250 فولت تيار متردد 10 أمبير 28 فولت تيار مستمر |
| توفالو | 1 أ | 7.5 أمبير 250 فولت تيار متردد كوس فاي = 1 7.5A 14VDC L/R = 0 مللي ثانية |
| 1C | 7.5 أمبير 250 فولت تيار متردد كوس فاي = 1 7.5A 14VDC L/R = 0 مللي ثانية |

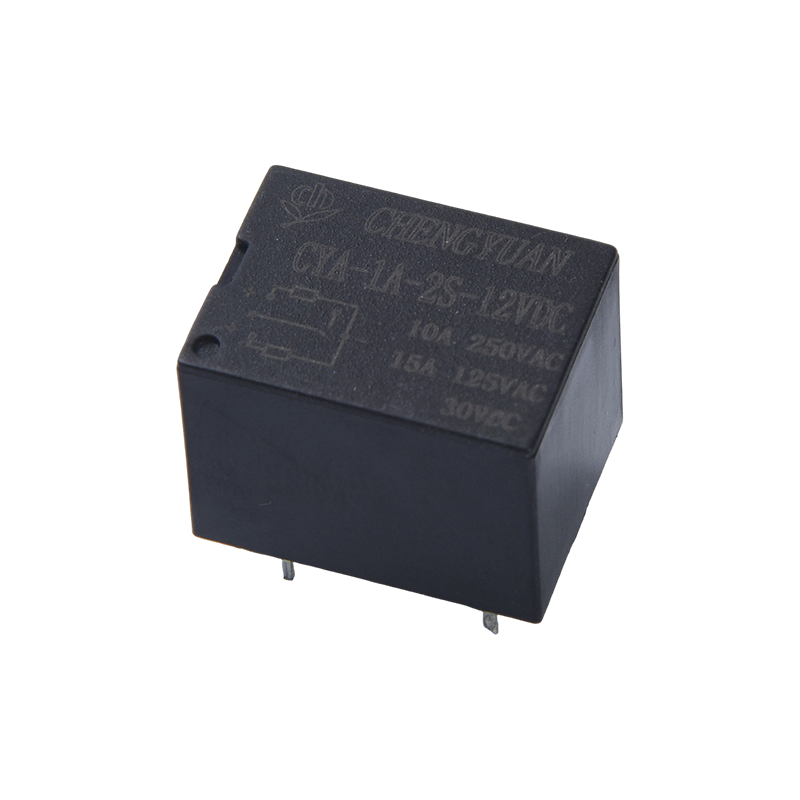

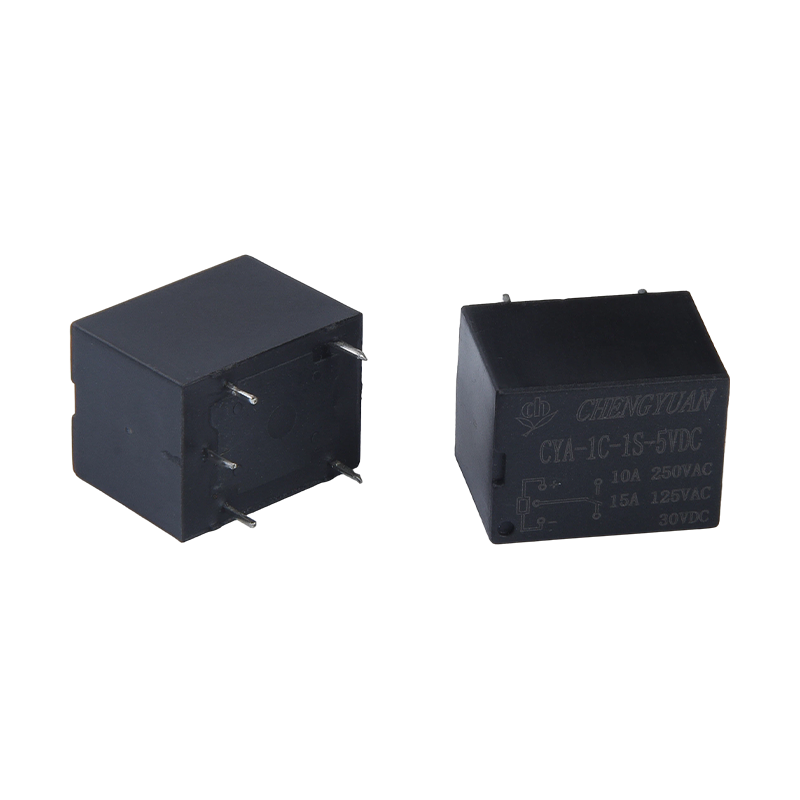

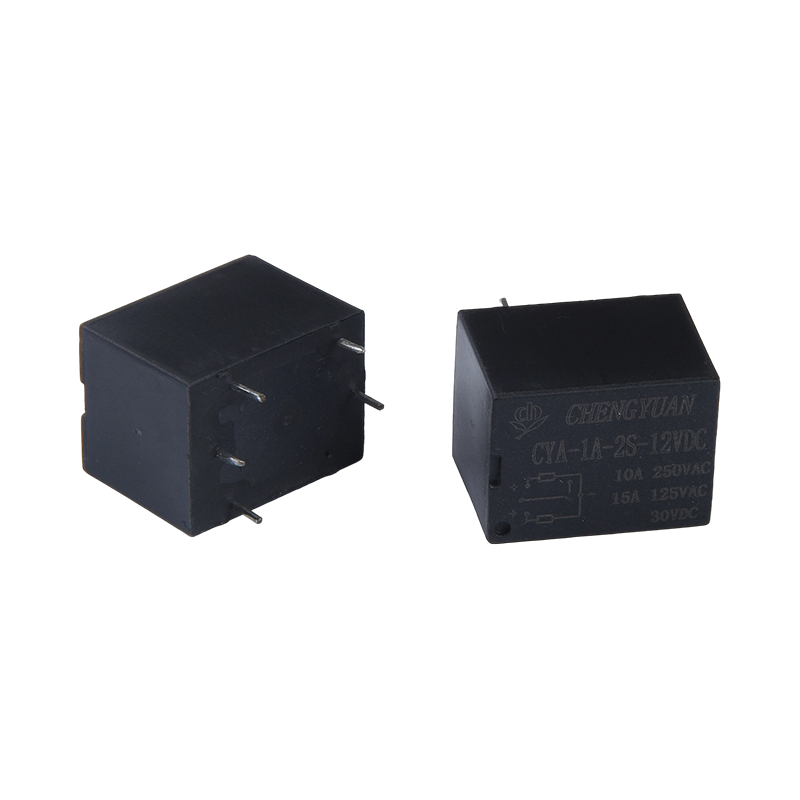

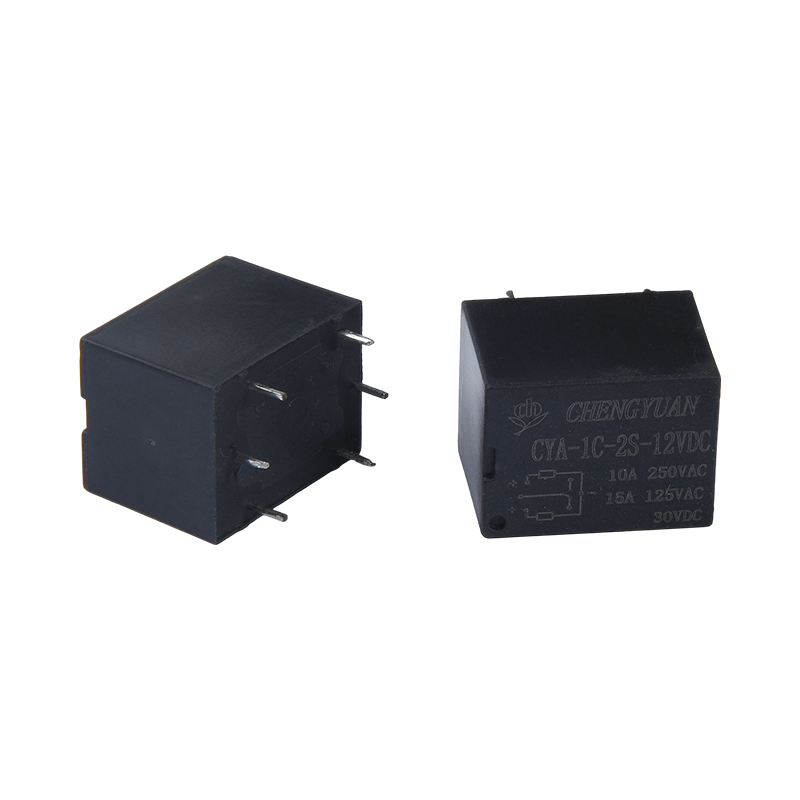

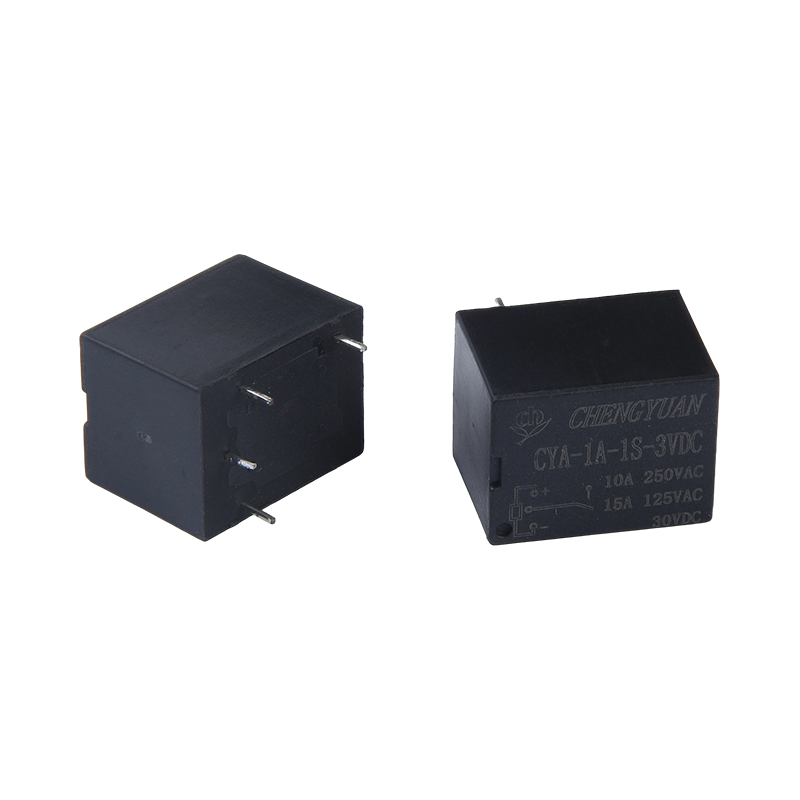

مثال على علامة الطلب
نموذج التتابع (1) CYA
جهد الملف 3 5 6 9 12 18 24 48VDC
نموذج الاتصال 1A: مجموعة واحدة من 1C المفتوحة عادة: مجموعة واحدة من التبديل
شكل الملف 1S: ملف واحد 2S: ملف مزدوج
مادة الاتصال T: AgSnO2، لا شيء: AgCdO
ملاحظات: (1) في بيئة تحتوي على غازات ضارة مثل H2S وSO2 وNO2 وما إلى ذلك، يوصى باستخدام منتجات محكمة الغلق بالبلاستيك، ويرجى إجراء الاختبارات والتأكيد على الاستخدام الفعلي؛ عندما لا تكون هناك حاجة للتنظيف الشامل، فمن المستحسن
يوصى بإعطاء الأولوية للمنتجات المقاومة للتدفق؛
(2) هذا المنتج منتج صديق للبيئة. يرجى وضع علامة على رقم الميزة المقابل عند الطلب، حيث يشير (551) إلى الامتثال لـ RoHS (جهات الاتصال تحتوي على الكادميوم)، و (555) يشير إلى الامتثال لـ RoHS (جهات الاتصال لا تحتوي على الكادميوم).
