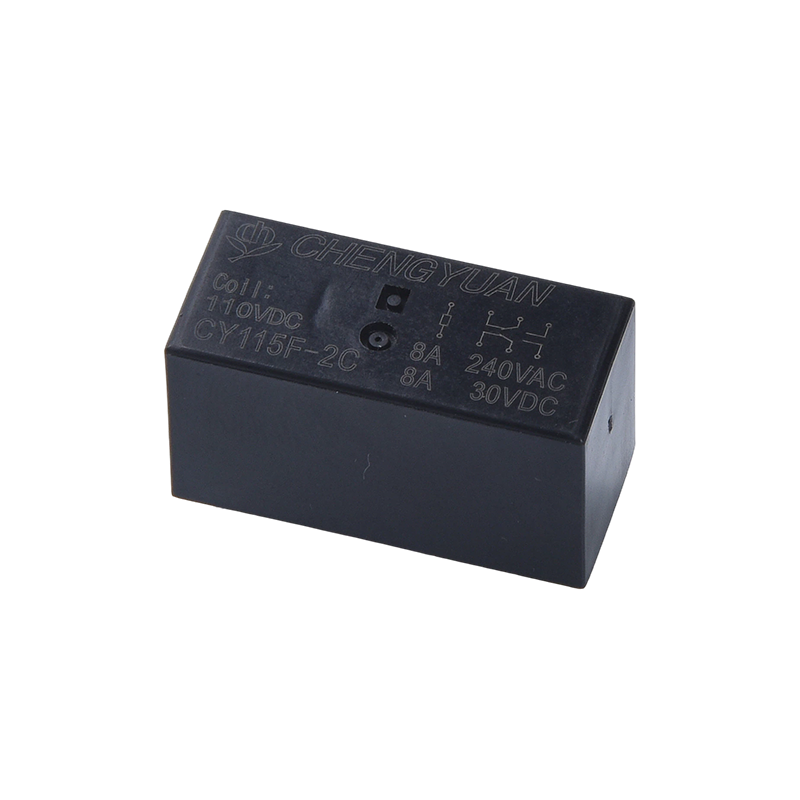

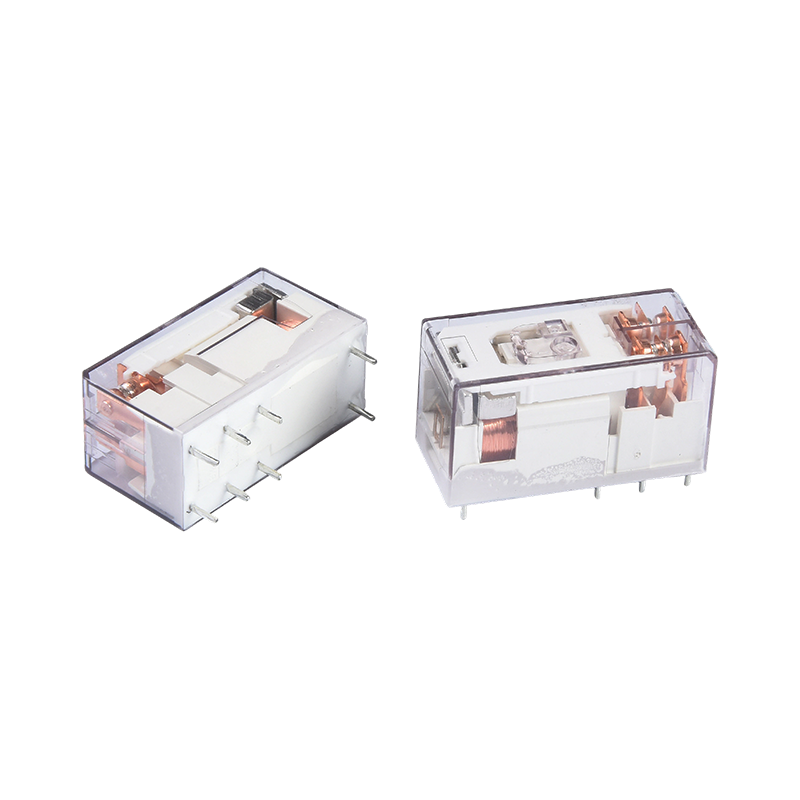

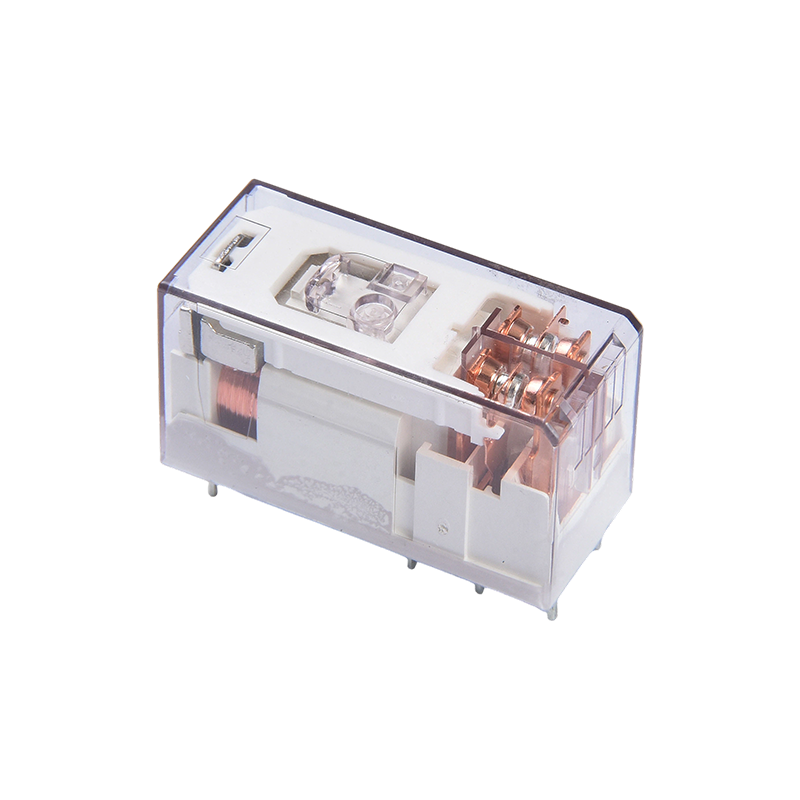

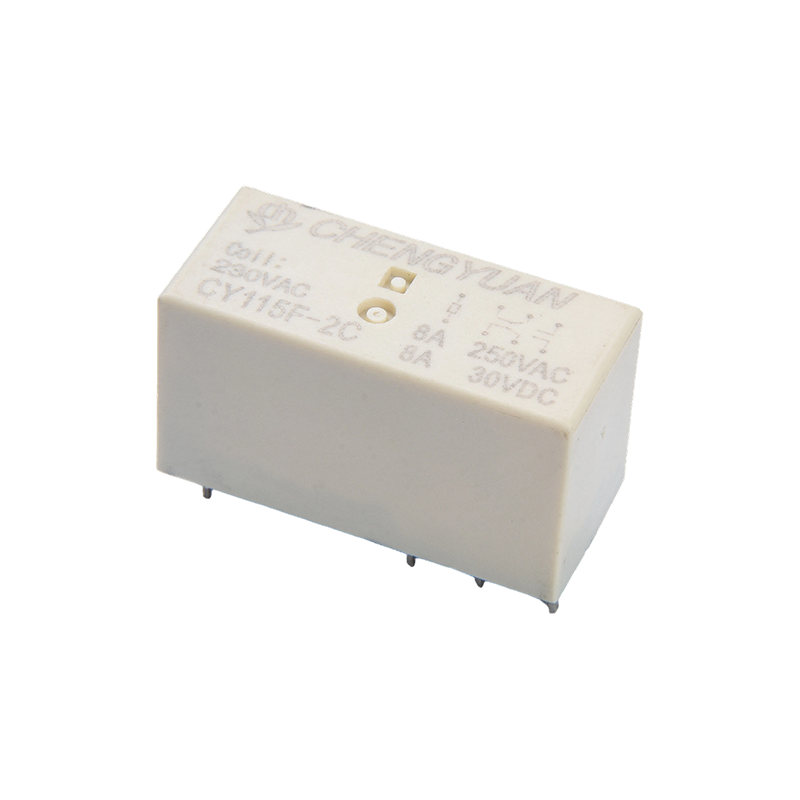

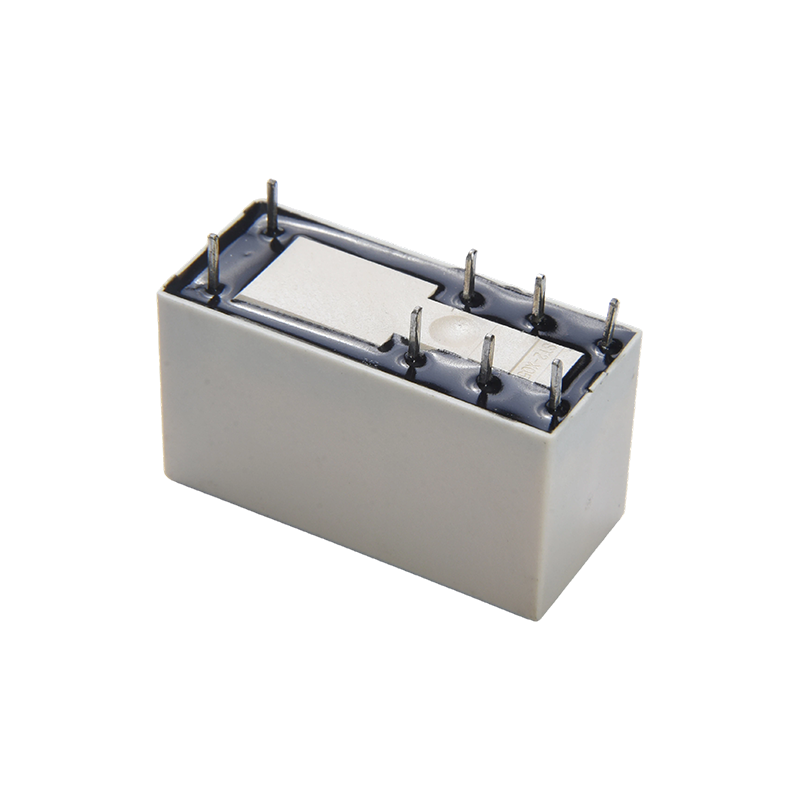

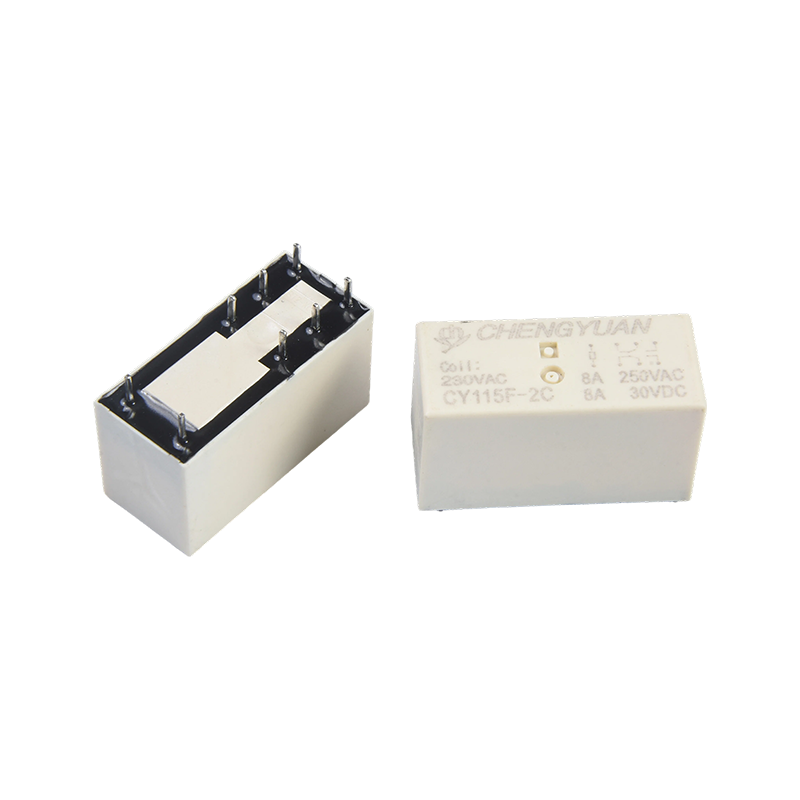

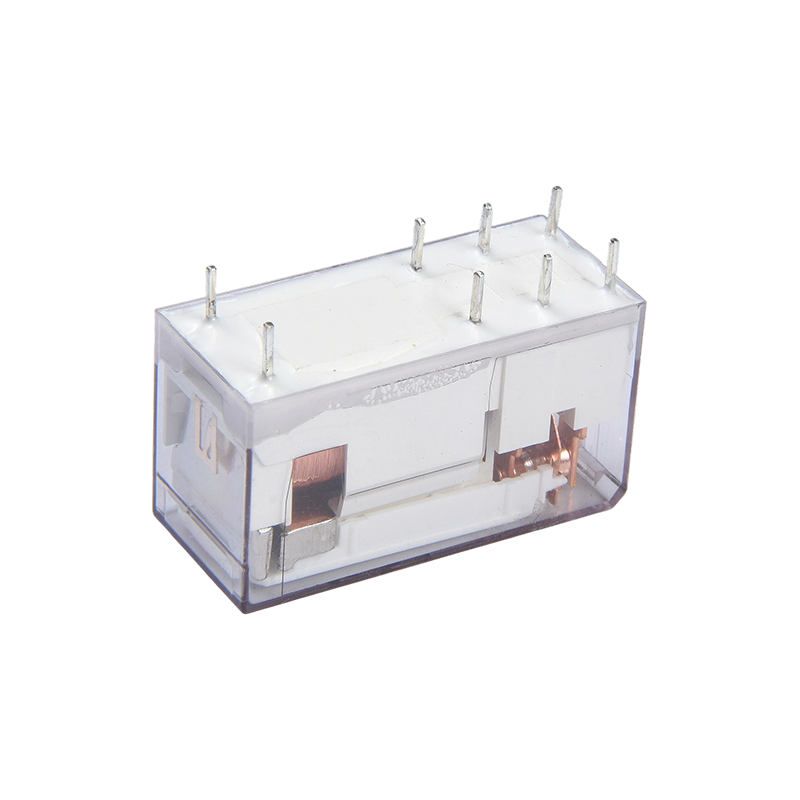

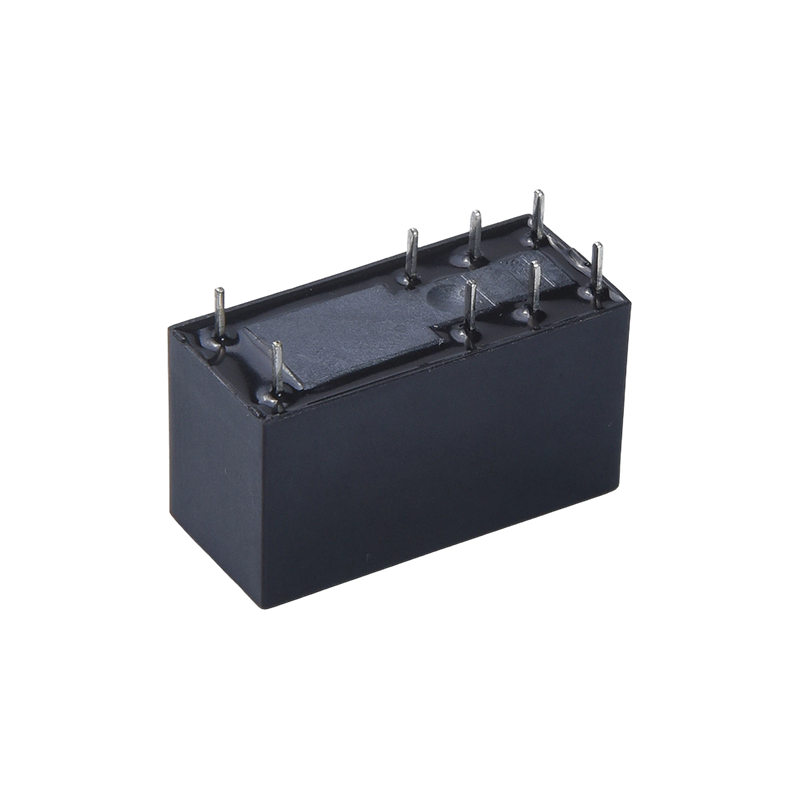

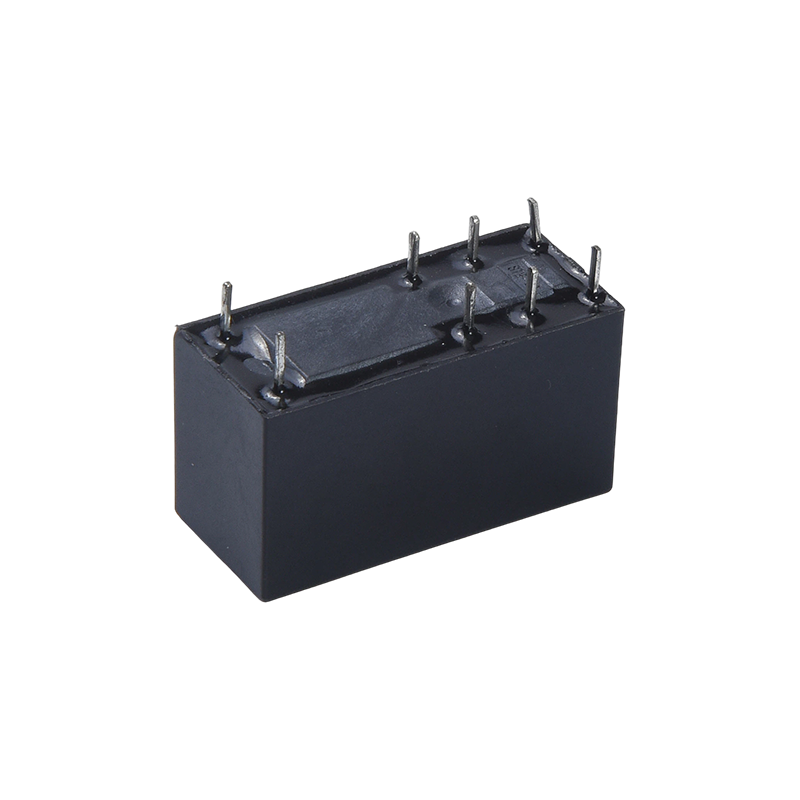

ميزات المنتج:
• قدرة تحويل ذات حمل عالي: تدعم جهات الاتصال تحويل التيار بمقدار 8 أمبير، مما يسمح بالتحكم الفعال في الدوائر عالية الطاقة وتلبية متطلبات الحمل المختلفة.
• تصميم منخفض استهلاك الطاقة: حساسية الملف منخفضة تصل إلى 0.4 وات، مما يساعد على تقليل استهلاك طاقة الجهاز وتوليد الحرارة بشكل عام.
• تحمل وعزل الجهد العالي: يصل تحمل الجهد بين الملف والملامسات إلى 5000 فولت، مما يوفر عزلًا كهربائيًا موثوقًا ويضمن التشغيل الآمن.
• هيكل مدمج: يعمل الحجم الصغير على تحسين استخدام المساحة، مما يجعله مثاليًا للتركيب الكثيف على لوحات الدوائر المطبوعة.
• التحكم الحساس: يتحكم في الدوائر عالية الطاقة ذات الإشارات الضعيفة، مما يتيح التحكم عن بعد والعزل في الأنظمة الآلية.
التطبيقات النموذجية:
• الأجهزة المنزلية: تستخدم في الغسالات والمكيفات وأفران الميكروويف وغيرها من الأجهزة للتحكم في دائرة المحركات أو عناصر التسخين.
• الأتمتة الصناعية: مناسبة لأنظمة التحكم PLC، ومحركات المحركات والصمامات اللولبية، مما يوفر تبديلًا آليًا مستقرًا.
• معدات الطاقة الجديدة: يتم تطبيقها في إمدادات الطاقة غير المنقطعة، وأنظمة تخزين الطاقة، والعاكسات كمحول تلقائي موثوق.
• المنزل الذكي: يستخدم للتحكم في مكيفات الهواء، والتدفئة الأرضية، والستائر، وغيرها من الأنظمة للإدارة الذكية عن بعد.
• المعدات السمعية والبصرية ومعدات العرض: تستخدم في أنظمة الصوت والشاشات والأجهزة الأخرى لضمان التبديل الدقيق للإشارات والطاقة.
بيانات الاتصال
| اكتب | CY115F |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 8 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 10 أ |
| ماكس. تبديل الجهد | 277 فولت تيار متردد |
| ماكس. تبديل الطاقة | 2500 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى. (لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1000 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 5000VAC، 50/60 هرتز لمدة 1 دقيقة |
| بين مجموعات الاتصال: 2500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مزدوجة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة. |
| مدمرة | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 13.5 جم |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 80.00 | 62.5 | حوالي 0.4 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

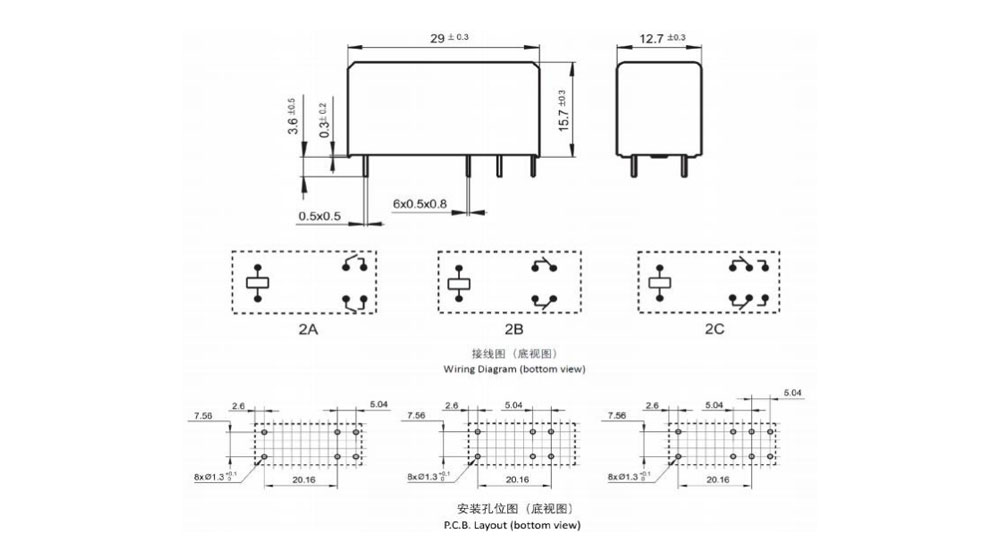

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

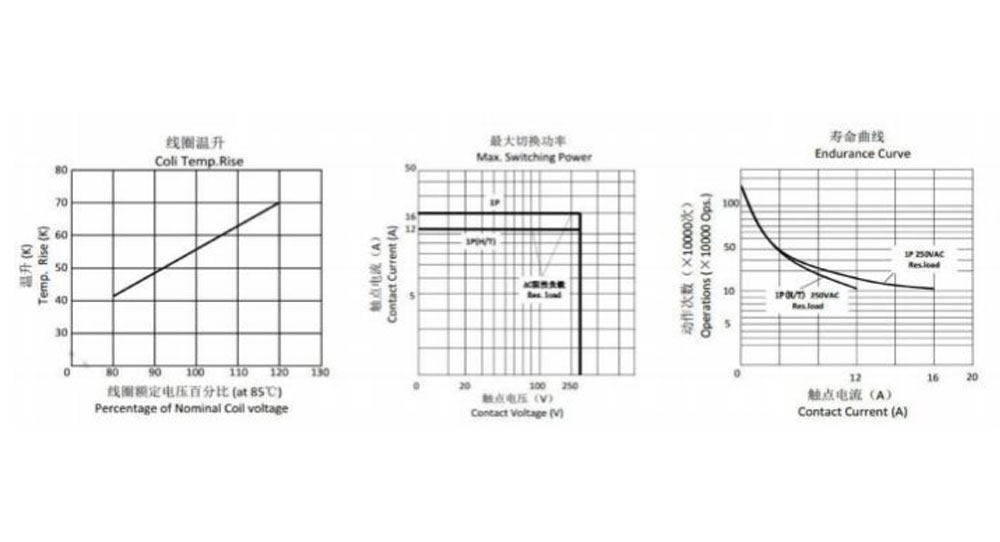

المنحنيات المميزة
طلب المعلومات
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CY115F
2: عدد الأعمدة: 2-2القطب
3: ترتيبات الاتصال: النموذج أ ؛ B-النموذج B ؛ C-النموذج C
4: الجهد الاسمي: 5,6,9,12,18,24,48VDC
5: لون العلبة: أسود-B
6: قوة الملف: D-0.4W
7: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة مع الملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على ثنائي الفينيل متعدد الكلور.
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل التطبيقات الممكنة. وبالتالي يجب على المستخدمين أن يكونوا في الوضع الصحيح للاختيار
المنتج المناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد تنظيف المروحة، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
