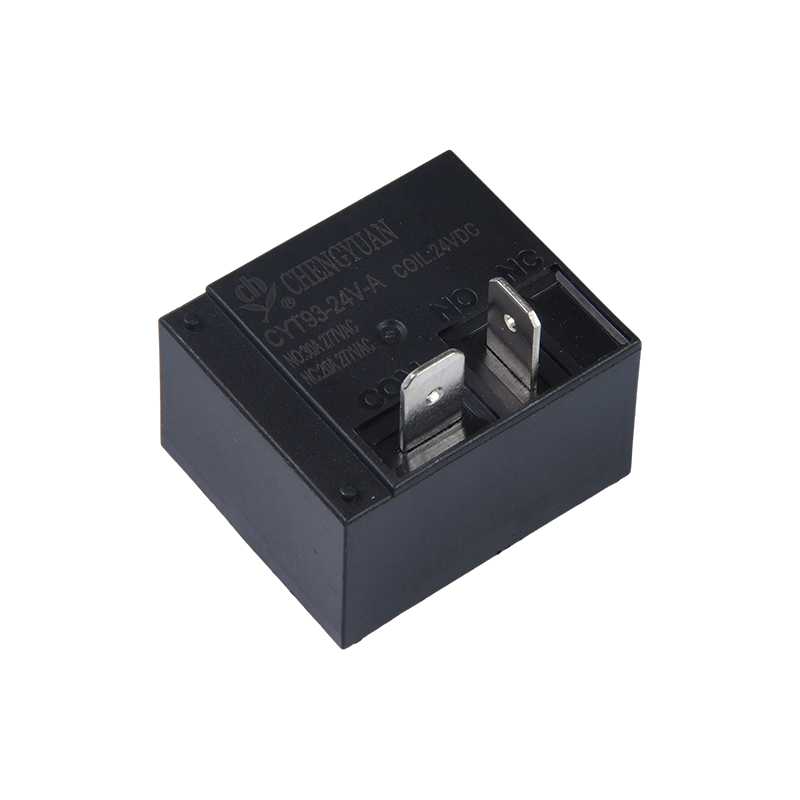

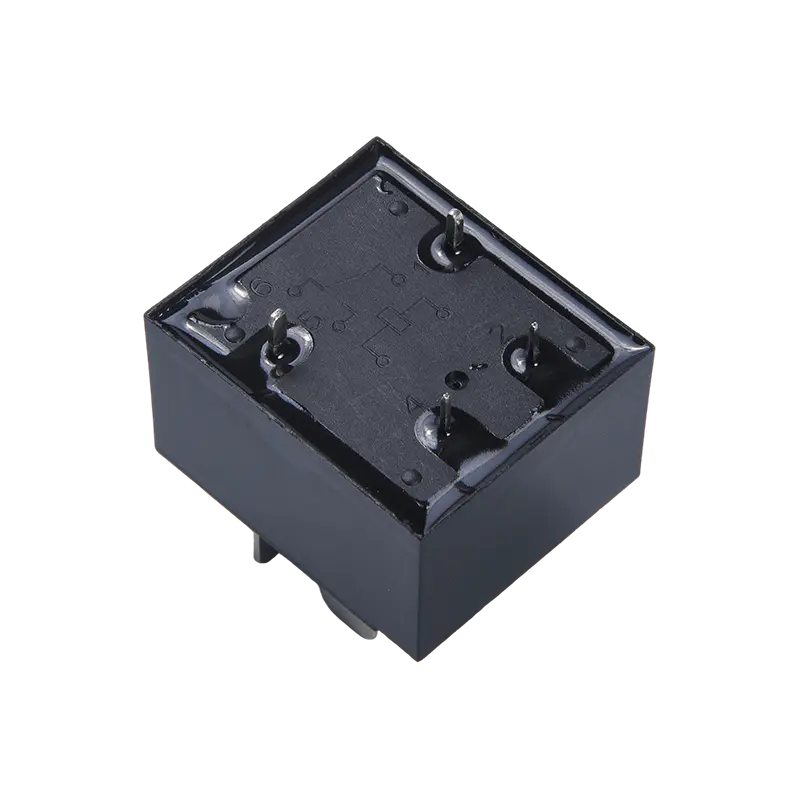

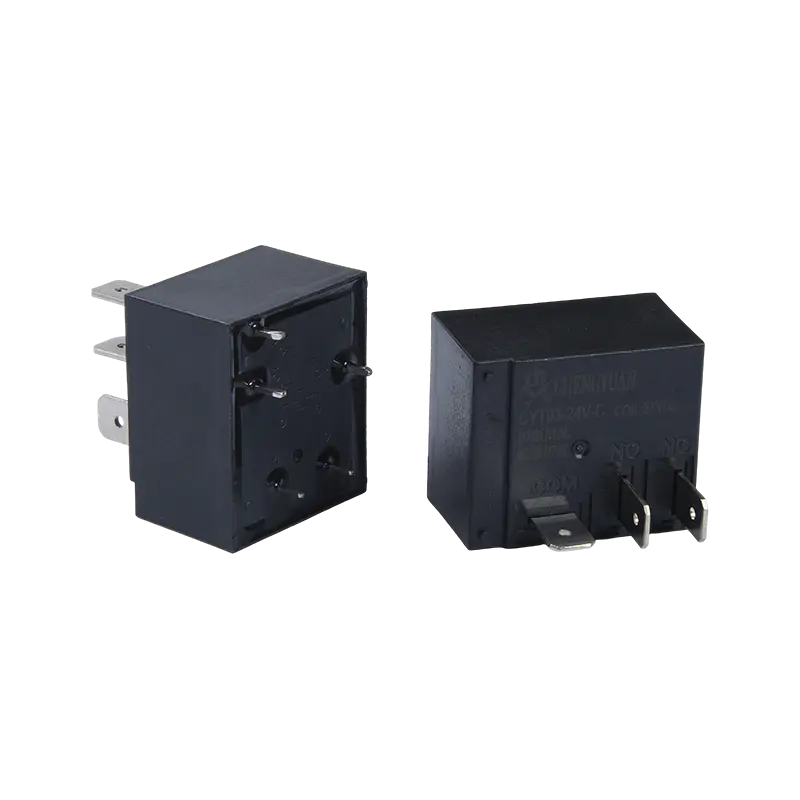

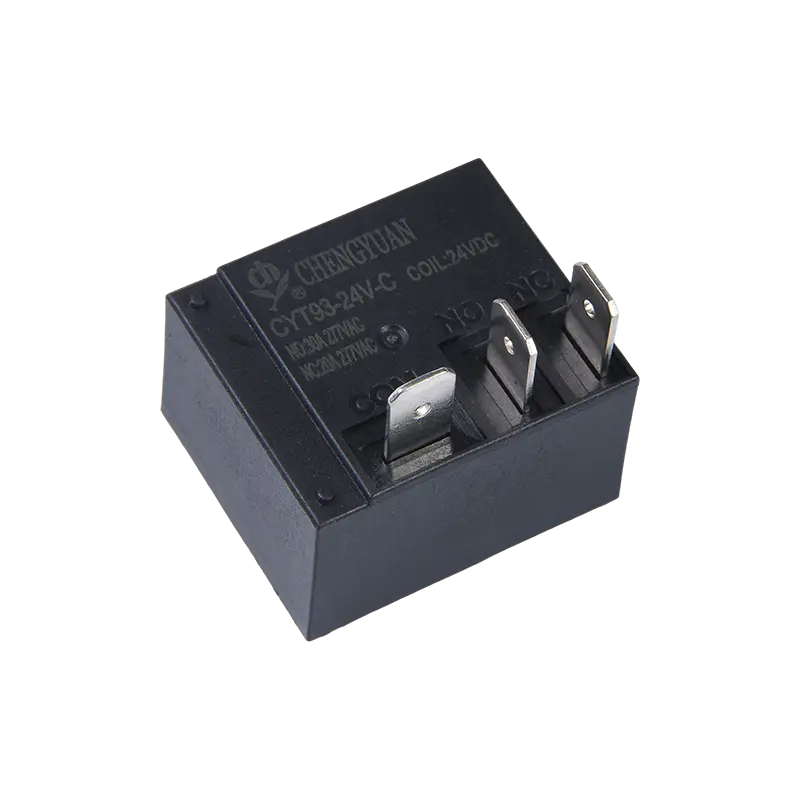

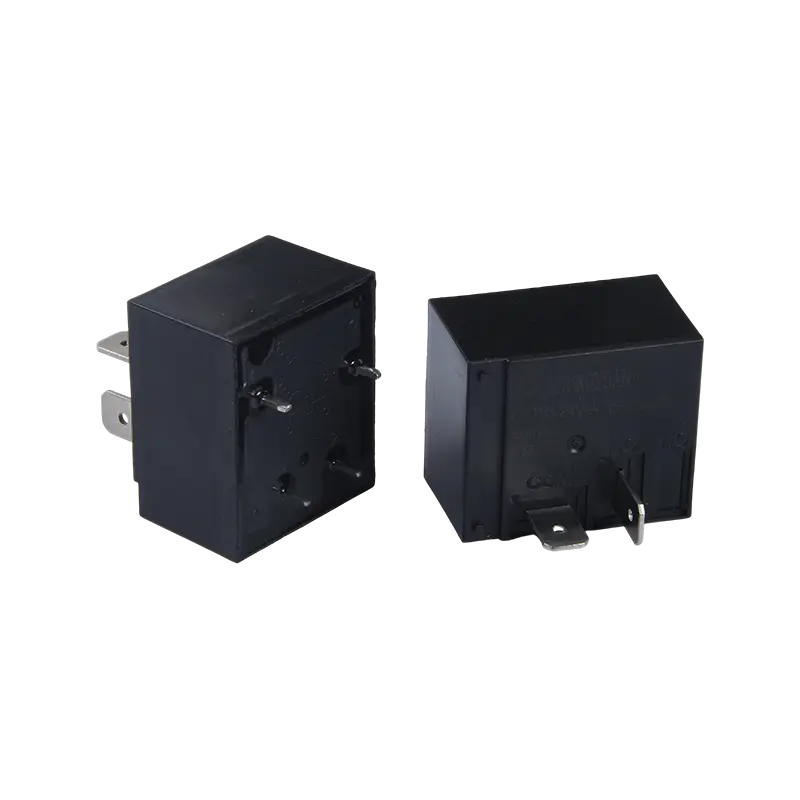

ميزات المنتج:
• قدرة تحويل ذات حمل عالي: تدعم حمل تحويل بحد أقصى يبلغ 30 أمبير (بعض المواصفات تصل إلى 40 أمبير)، وهو قادر على التعامل مع احتياجات التحكم للمعدات عالية الطاقة.
• تصميم مدمج: حجم صغير، مناسب للتركيب عالي الكثافة في الصناديق الكهربائية أو لوحات التحكم ذات المساحة المحدودة.
• استهلاك منخفض للطاقة: يصل استهلاك طاقة الملف إلى 0.9 وات، مما يقلل بشكل فعال من استهلاك طاقة النظام وتوليد الحرارة.
• خيارات أطراف متعددة: تتوفر منتجات طرفية نحاسية لضمان التوصيل الممتاز وموثوقية الاتصال عند التعامل مع التيارات العالية.
• نطاق الجهد الكهربي الواسع: يغطي جهد الملف 3VDC إلى 48VDC، وهو متوافق مع مستويات الجهد المختلفة لنظام التحكم.
التطبيقات النموذجية:
• إلكترونيات السيارات: تستخدم للتحكم في الأحمال عالية الطاقة في السيارات، مثل السخانات، ومحركات المراوح، وأنظمة الإضاءة.
• معدات التدفئة والتهوية: مناسبة لمعدات التدفئة والتهوية وتكييف الهواء (HVAC) الصناعية والمنزلية، والتحكم في عناصر التسخين أو مراوح التهوية.
• الأجهزة المنزلية: تستخدم للتحكم في مفتاح الطاقة في الأجهزة المنزلية ذات الطاقة العالية مثل الأفران الكهربائية وأفران الميكروويف.
• التحكم الصناعي: يستخدم كمشغل في معدات التشغيل الآلي التي تتطلب تبديل تيار عالي.
| بيانات الاتصال |
| اكتب | CYT93 |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 20 أمبير/30 أمبير 250 فولت تيار متردد |
| ماكس. تبديل التيار | 20 أ/30 أ |
| ماكس. تبديل الجهد | 250 فولت تيار متردد |
| ماكس. تبديل الطاقة | 5000 فولت أمبير/7500 فولت أمبير |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 15 مللي ثانية كحد أقصى. ( لا يوجد صمام ثنائي) |
| وقت الافراج | 10 مللي ثانية كحد أقصى ( لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 1500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 2500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمرة | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة. |
| مدمرة | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| | التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 28 جرامًا |
بيانات الملف (عند 20 درجة مئوية)
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 5 | 180 | 27 | حوالي 0.9 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

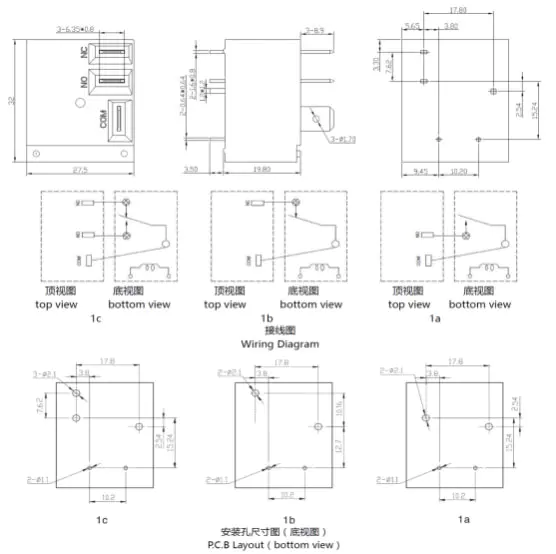

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

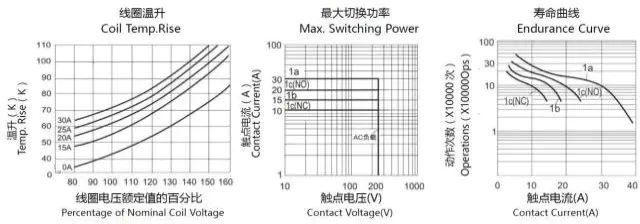

المنحنيات المميزة
طلب المعلومات
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 5 6 7 8
1: النوع: CYT93
2: عدد الأعمدة: 1-1القطب
3: ترتيبات الاتصال: : نموذج أ؛ B النموذج B ؛ ج النموذج ج
4: الجهد الاسمي: 5,6,9,12,15,18,24,48VDC
5: لون العلبة: أسود-H
6: قوة الملف: D-0.9W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم وقابل للغسل
8: المعلمة الخاصة: النوع Nil-Standard
حرف أو رقم - متطلبات خاصة
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
