ميزات المنتج:
قدرة تحويل عالية للاتصال: بالإضافة إلى الحمل القياسي 20 أمبير، تدعم جهات الاتصال التبديل حتى 35 أمبير، وهي قادرة على التعامل مع تدفقات التيار اللحظية أثناء بدء تشغيل السيارة أو من الملحقات عالية الطاقة.
استهلاك طاقة منخفض للغاية: يبلغ استهلاك طاقة الملف 0.6 وات/0.8 وات فقط، مما يساعد على تقليل العبء على بطارية السيارة ويتماشى مع اتجاه صناعة السيارات نحو استهلاك منخفض للطاقة.
متانة ميكانيكية ممتازة: تتميز بمقاومة عالية للصدمات والاهتزازات، مما يضمن توصيلات كهربائية مستقرة حتى في ظروف القيادة الوعرة واهتزازات المحرك.
نطاق جهد الملف الواسع: متوفر بمواصفات مختلفة من 3VDC إلى 48VDC، ويتكيف مع أنواع مختلفة من الفولتية في دوائر السيارات.
تصميم مضغوط: يسهل الهيكل الأمثل والحجم الصغير التثبيت الكثيف في صناديق التحكم الكهربائية في السيارات المحصورة

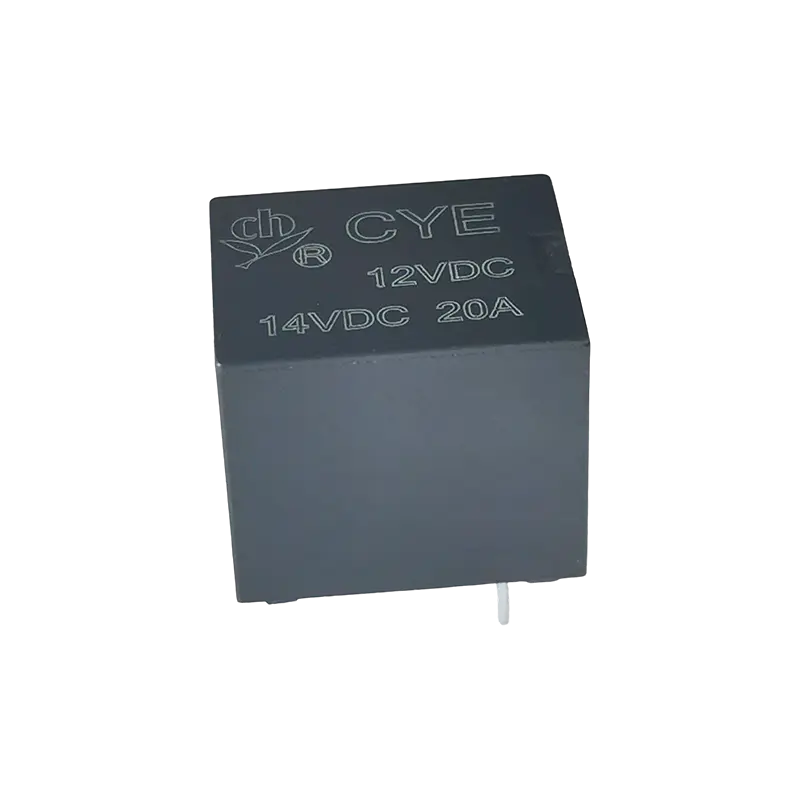

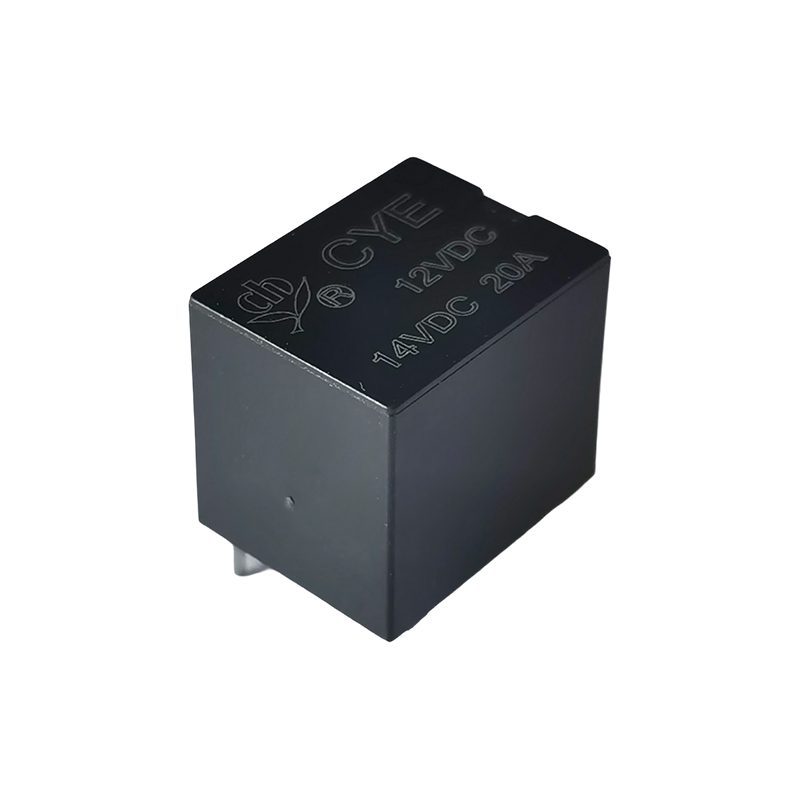

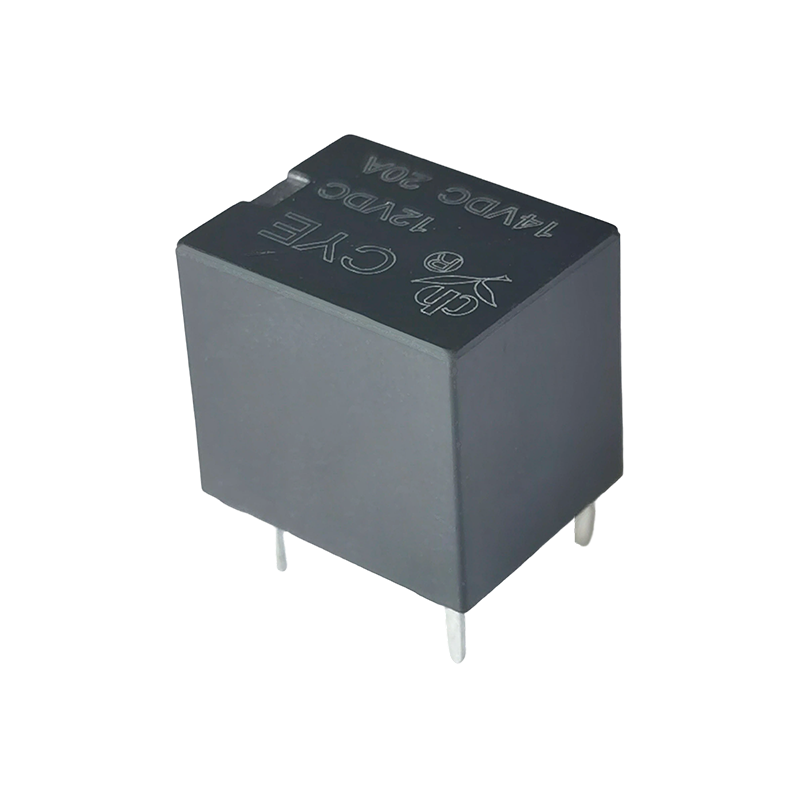

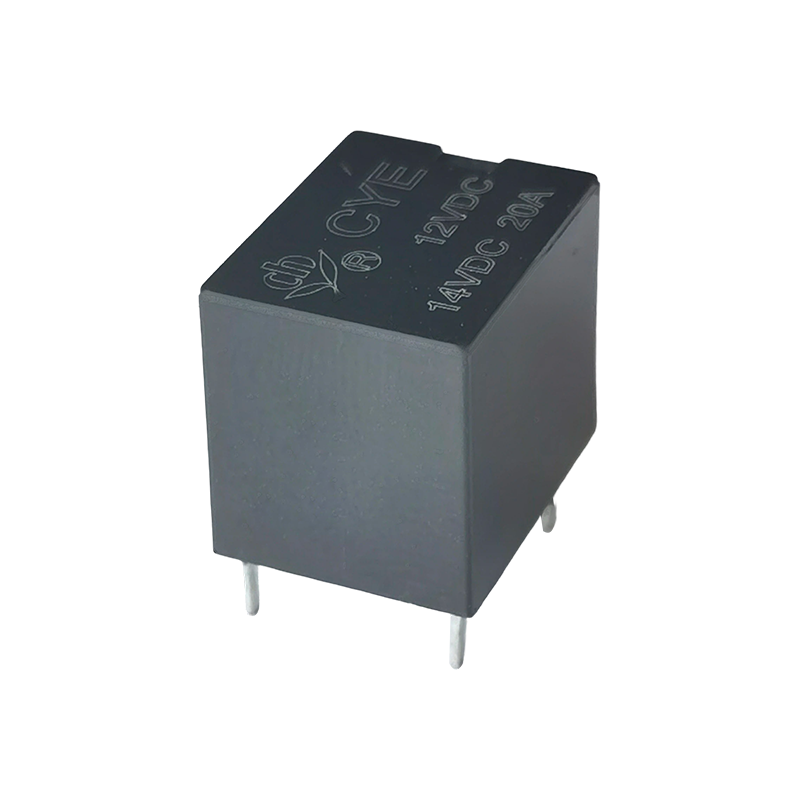

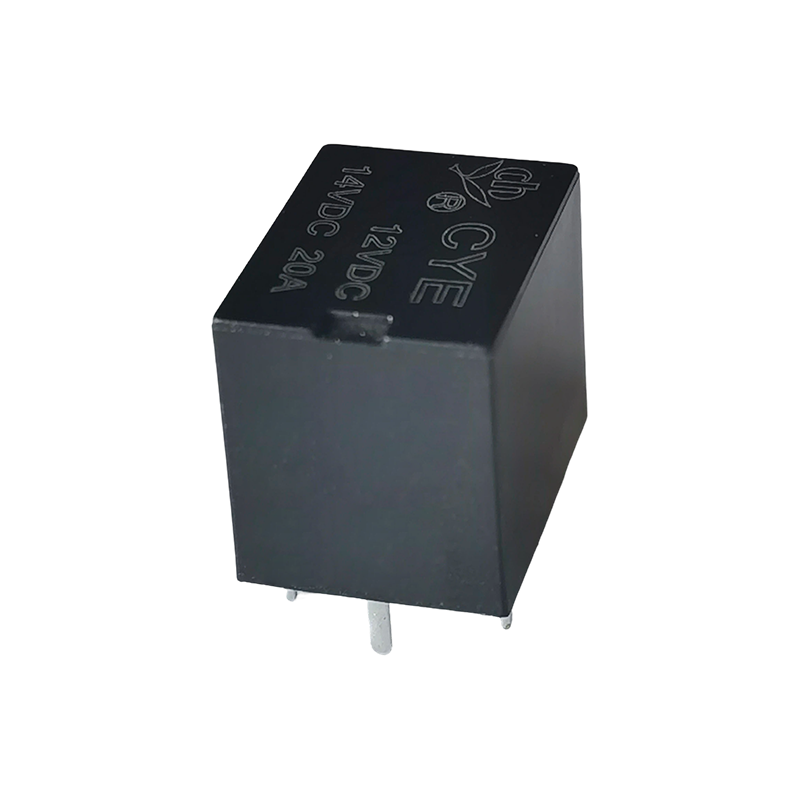

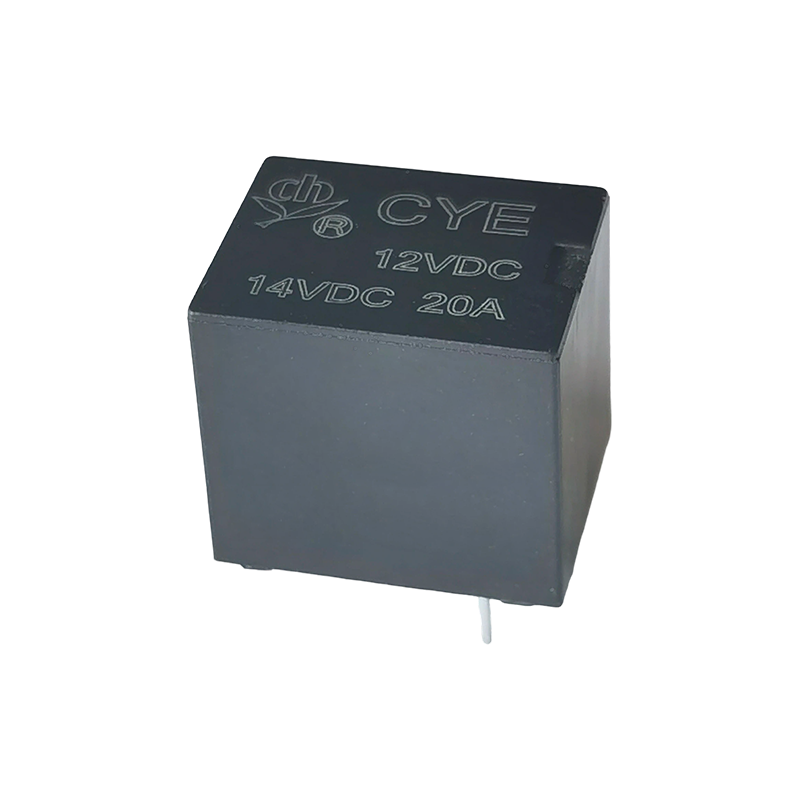

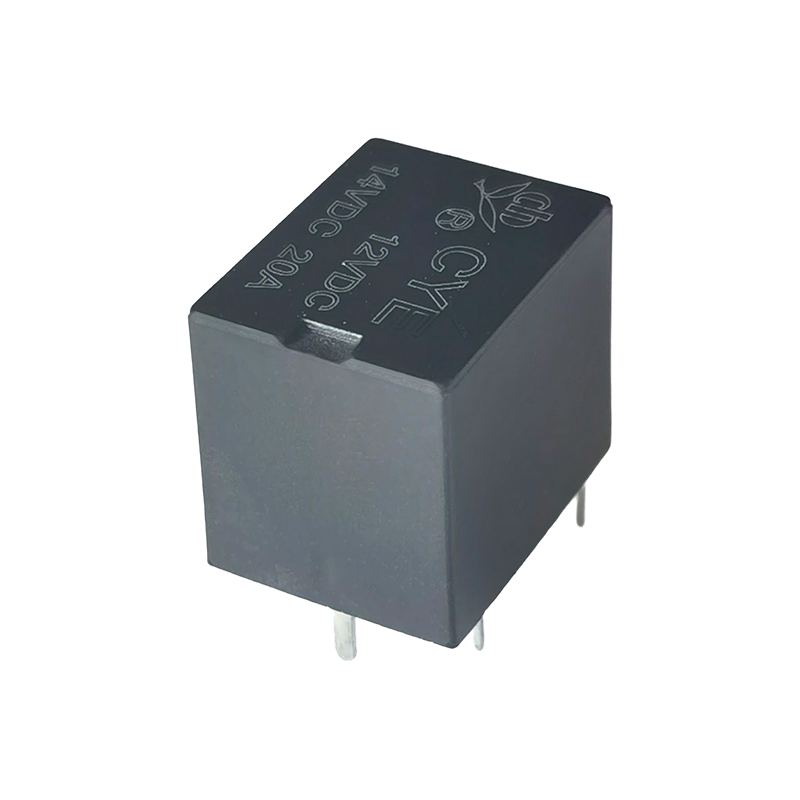

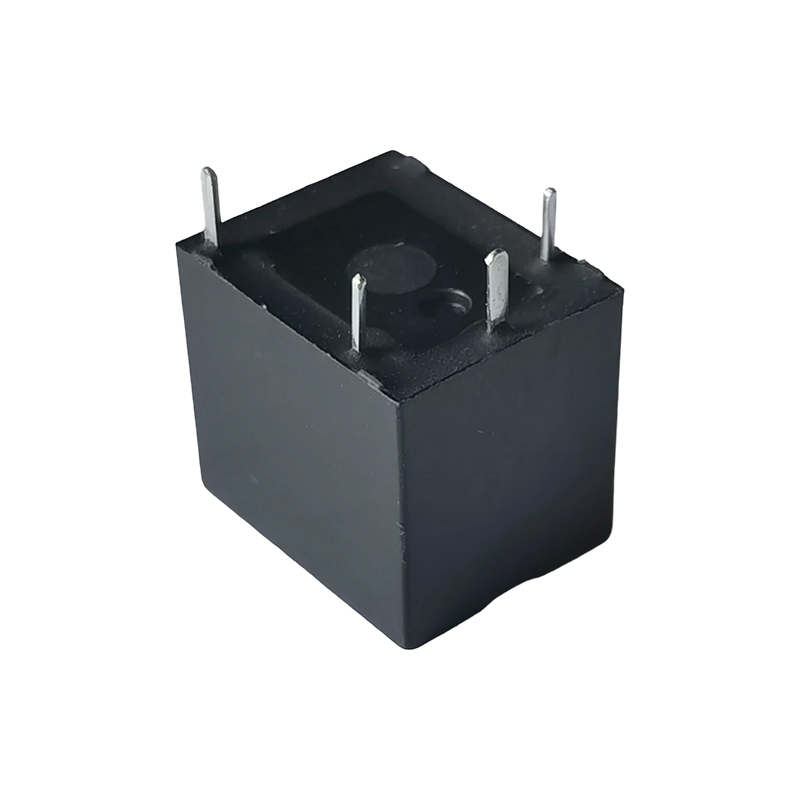

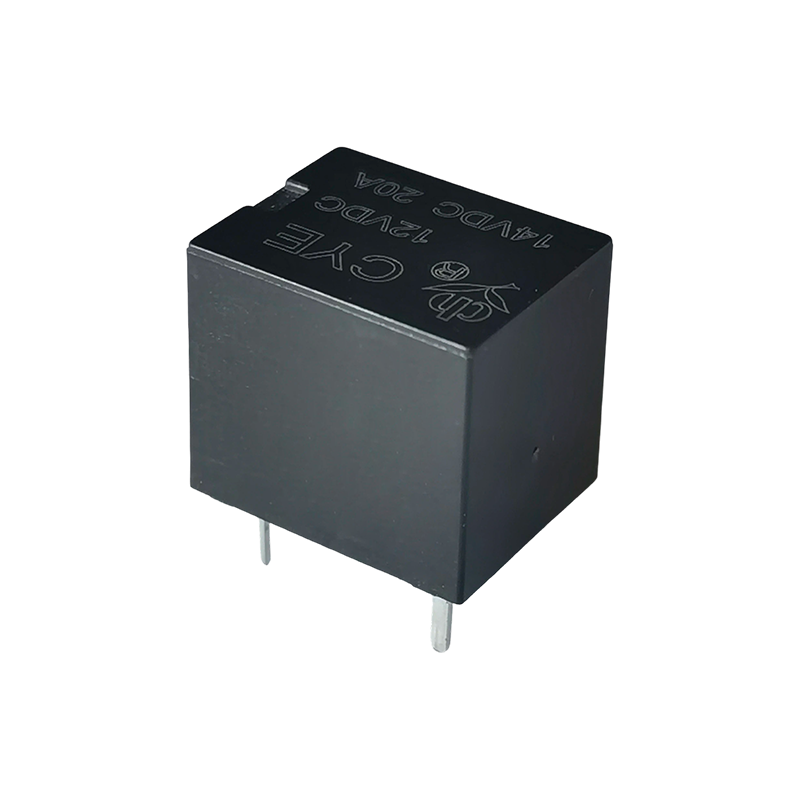

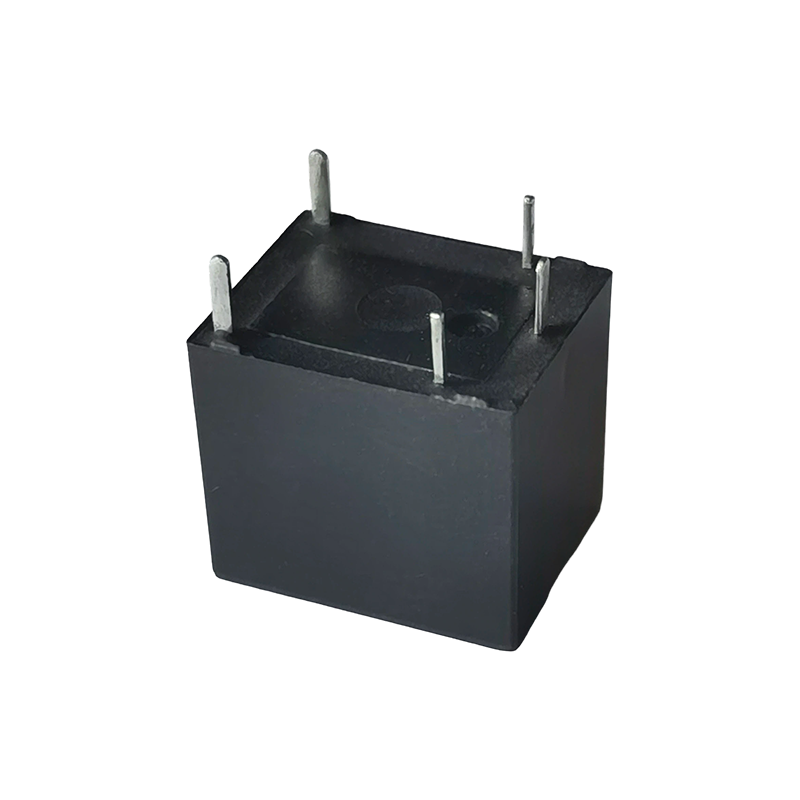

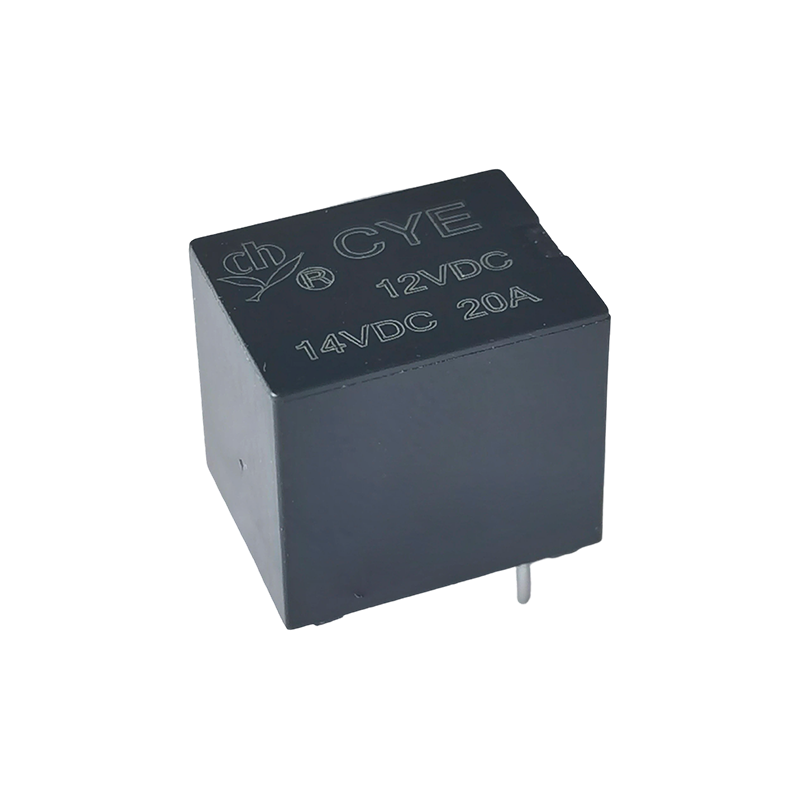

مرحل CYE (T78) عبارة عن مرحل كهرومغناطيسي صغير للغاية وعالي الطاقة مع مجموعة واسعة من التطبيقات.
وتشمل استخداماته الرئيسية ما يلي:
قطاع السيارات: يُستخدم بشكل شائع في التحكم في محرك قفل باب السيارة، وأنظمة إنذار ضد سرقة السيارة، وتبديل الإشارات والتحكم في الحمل في المعدات الإلكترونية للسيارات.
الأجهزة المنزلية والمعدات المكتبية: مناسبة لإدارة الطاقة أو نقل الإشارات في الأجهزة المنزلية (مثل مكيفات الهواء والغسالات) ومعدات التشغيل الآلي للمكاتب.
أنظمة الأمن والإنذار: باعتبارها مكونًا أساسيًا لأجهزة الإنذار التلقائية ضد السرقة، فهي تتحكم في تبديل الدوائر.
التحكم والأتمتة الصناعية: يستخدم في أنظمة الأتمتة الصناعية والأدوات وأجهزة الاتصالات للتحكم في الأحمال عالية الطاقة بإشارات الجهد المنخفض.
الإلكترونيات الاستهلاكية والتقنيات الناشئة: التطبيقات الموسعة في المنازل الذكية، وأجهزة إنترنت الأشياء، ومعدات الطاقة الجديدة، والإلكترونيات الطبية.
بيانات الاتصال
| اكتب | CYE |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 6 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 20 أمبير 14 فولت تيار مستمر |
| ماكس. تبديل التيار | 35 أ |
| ماكس. تبديل الجهد | 30VDC |
| الخصائص |
| وقت التشغيل (عند جهد الملف المقدر) | 10 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| وقت الافراج | 5 مللي ثانية كحد أقصى (لا يوجد صمام ثنائي) |
| مقاومة العزل | دقيقة. 100 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | وظيفية | 10-500 هرتز، NO-10G |
| 10-500 هرتز، NC-5G |
| مقاومة الصدمات | وظيفية | 20 جرام لـ NO/11 مللي ثانية. 5 جرام لـ NC/11 مللي ثانية. |
| مدمرة | 100 جرام دقيقة. |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 次 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 125 درجة مئوية (بدون تكثيف) |
| الوزن | حوالي 6 جرام |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 6 | 100 | 60 | حوالي 0.6 واط | 60% من الاسمية الجهد | 10% من الاسمية الجهد | 130% من الجهد الاسمي |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | حوالي 0.8 واط | 57.5% من الاسمية الجهد |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
البيانات الموضحة أعلاه هي قيم أولية. لا تستخدم الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

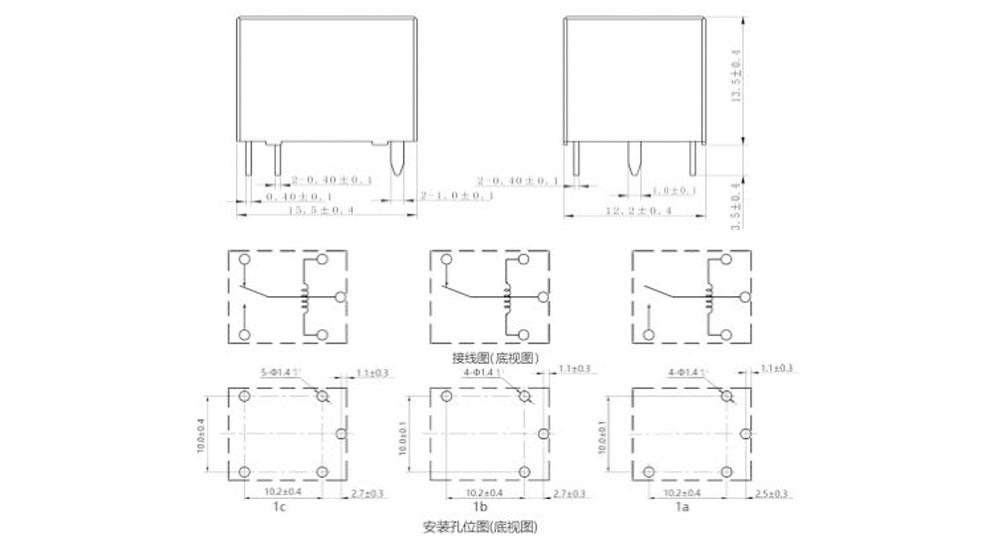

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط ثنائي الفينيل متعدد الكلور (الوحدة: مم)

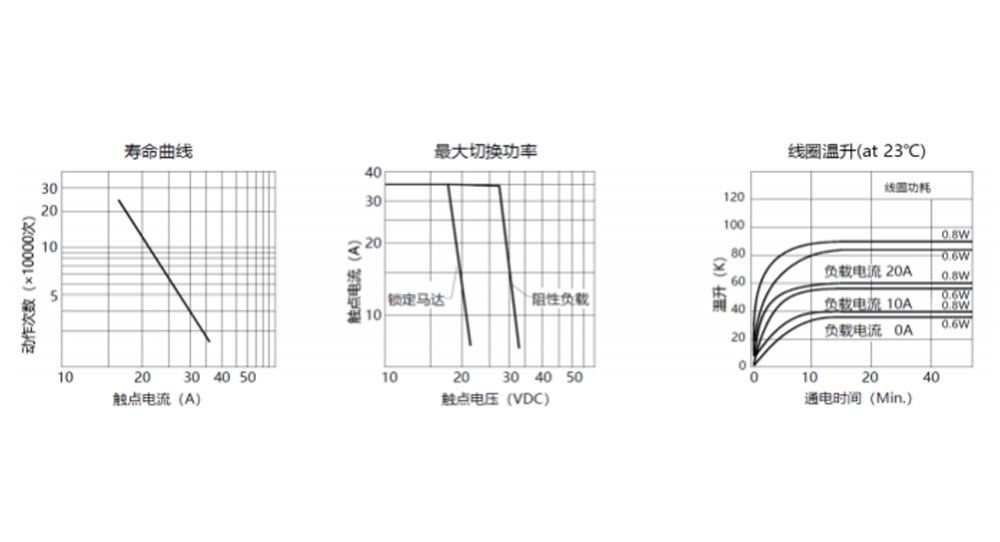

المنحنيات المميزة
طلب المعلومات
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: النوع: CYE
2: عدد الأعمدة: 1-1القطب
3: ترتيب الاتصال: نموذج أ ; B-النموذج B ؛ C-النموذج C
4: الجهد الاسمي: 6,9,12,24VDC
5: لون العلبة: B-أسود
6: قوة الملف: D-0.8W L-0.6W
7: البناء الوقائي: مقاوم لـ S-Flux،
SH- نوع مختوم قابل للغسل
8: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلب خاص
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة التي تحتوي على ملوثات مثل H2S وSO2 وNO2 والغبار وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
إخلاء المسؤولية: المواصفات هي للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم جميع الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في وضع مناسب للاختيار
منتج مناسب لتطبيقهم الخاص. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، يرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
