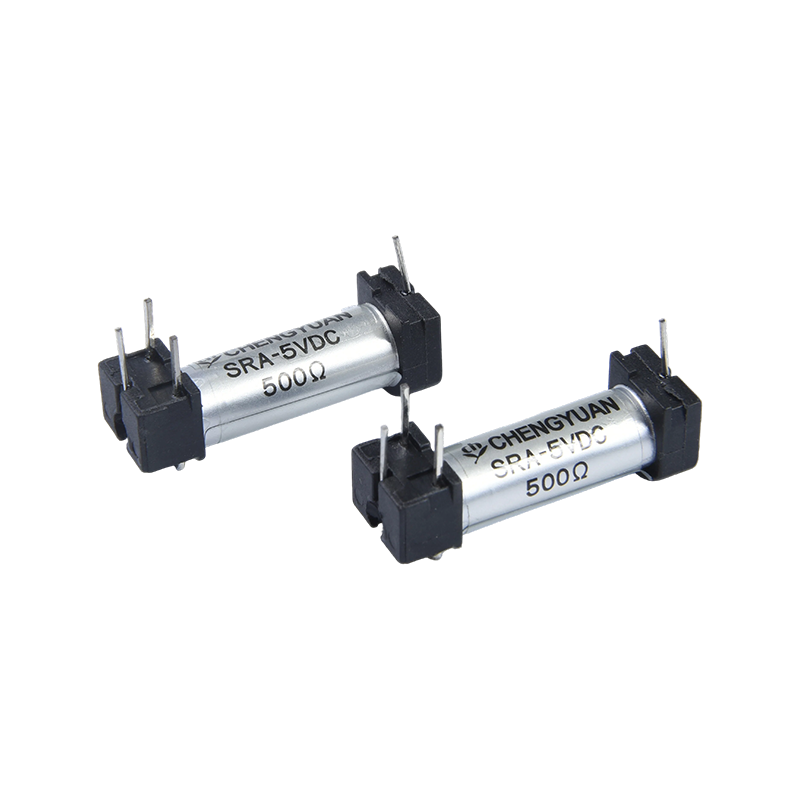

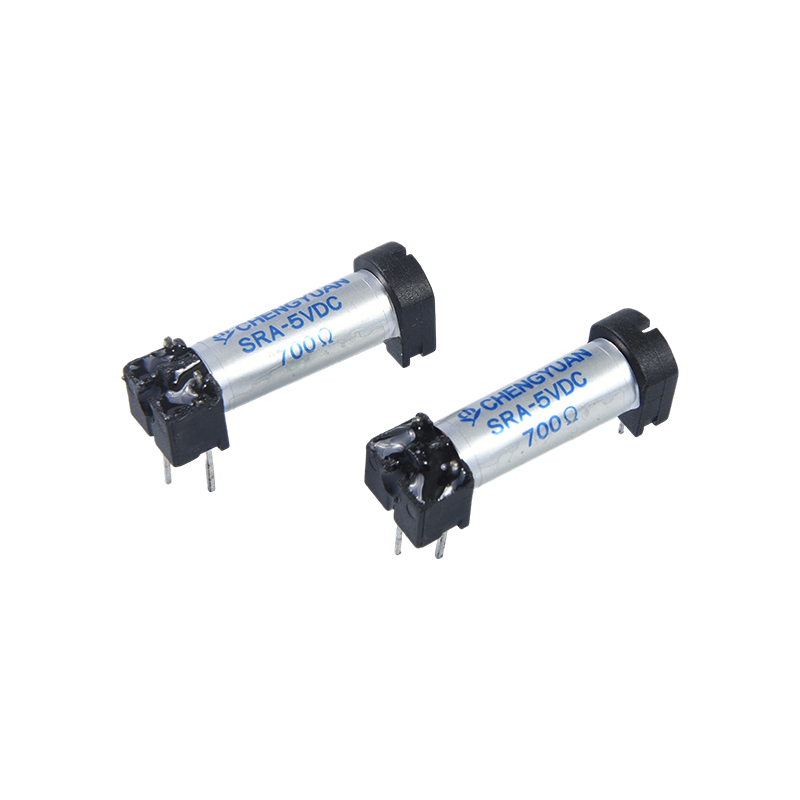

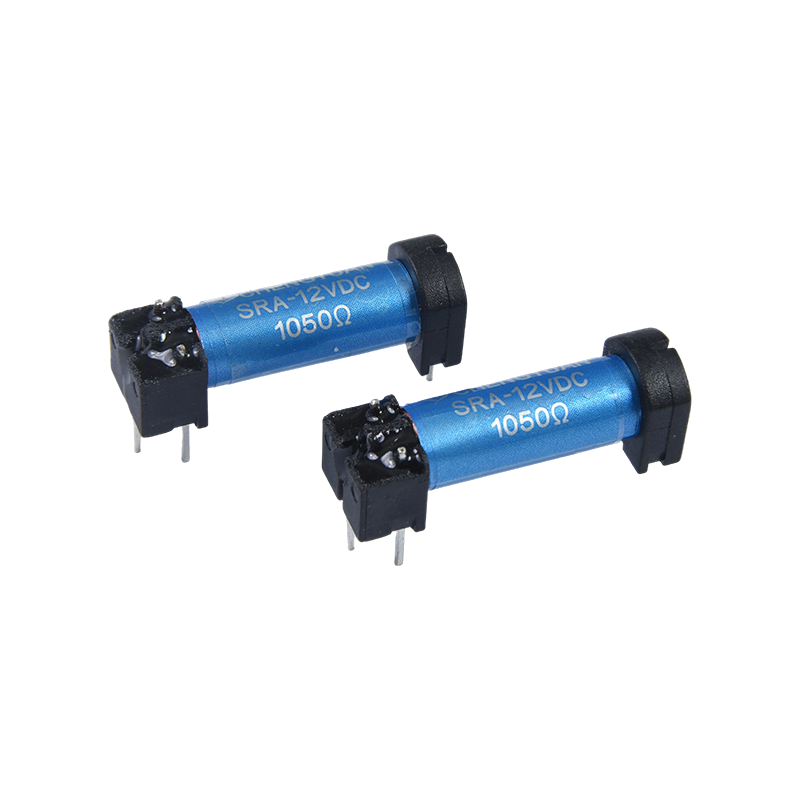

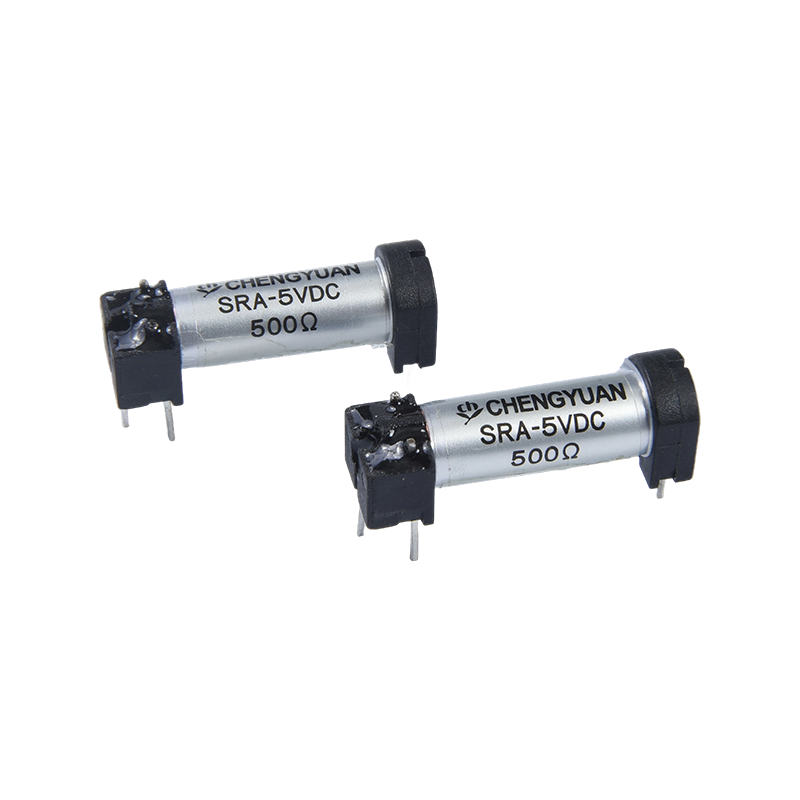

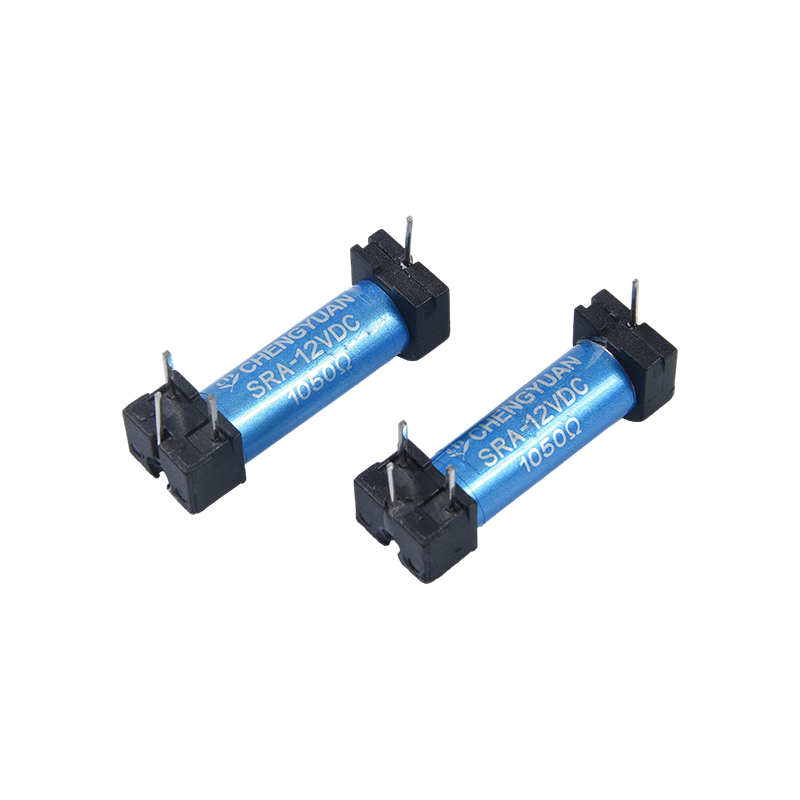

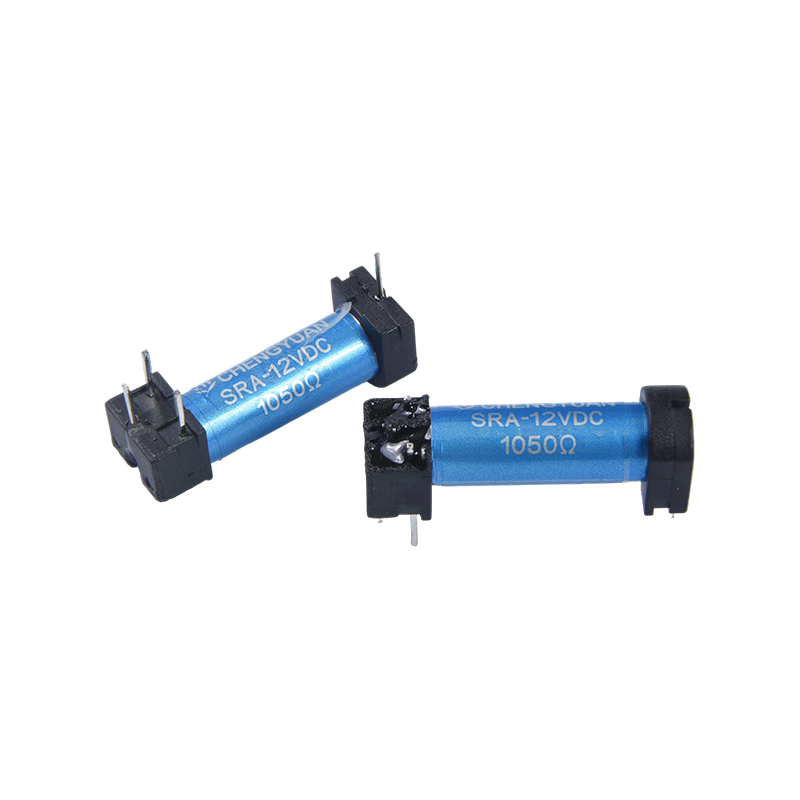

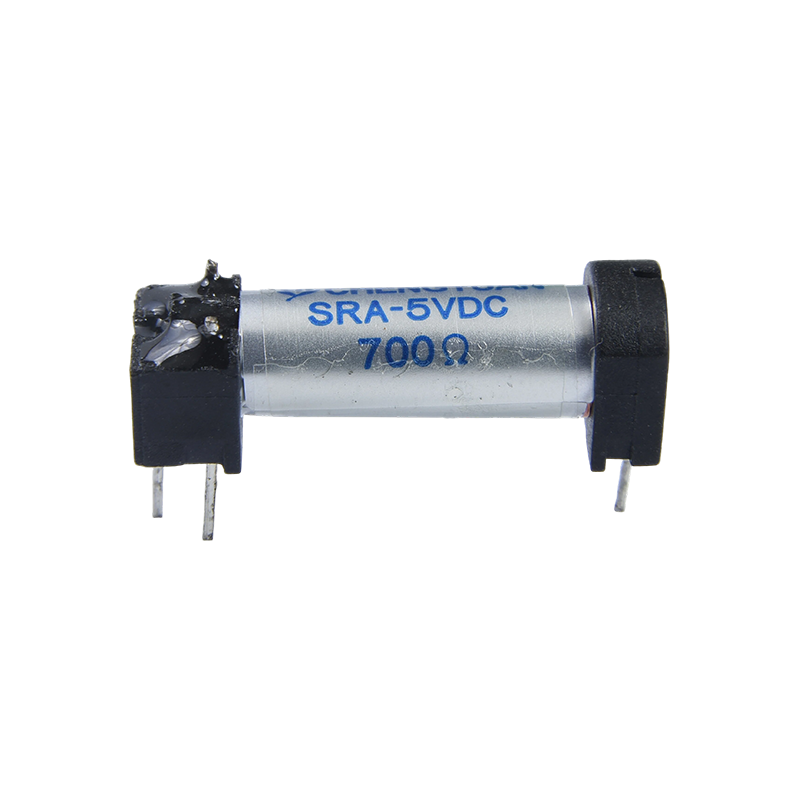

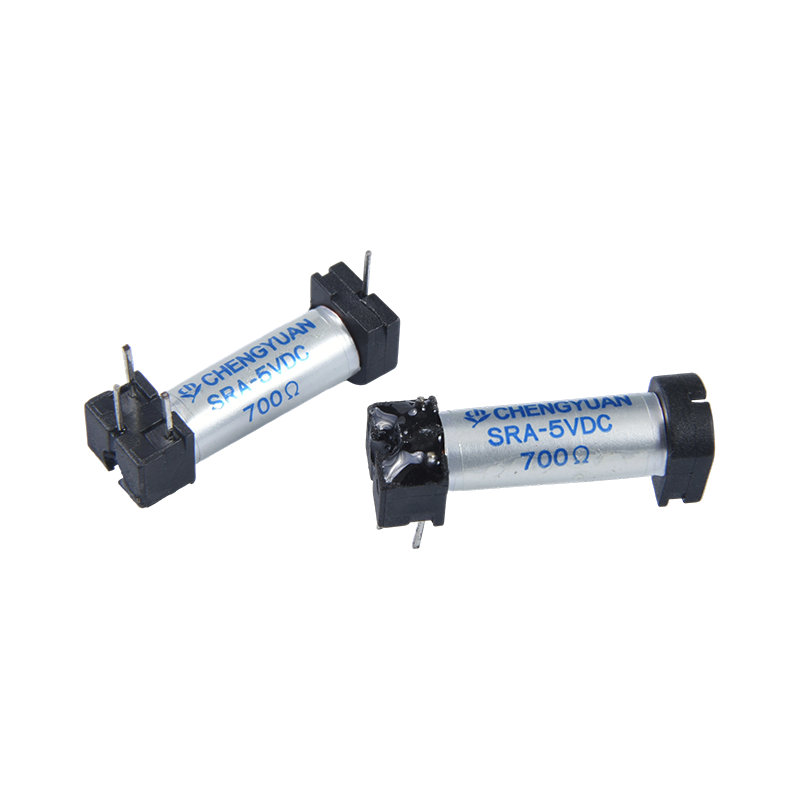

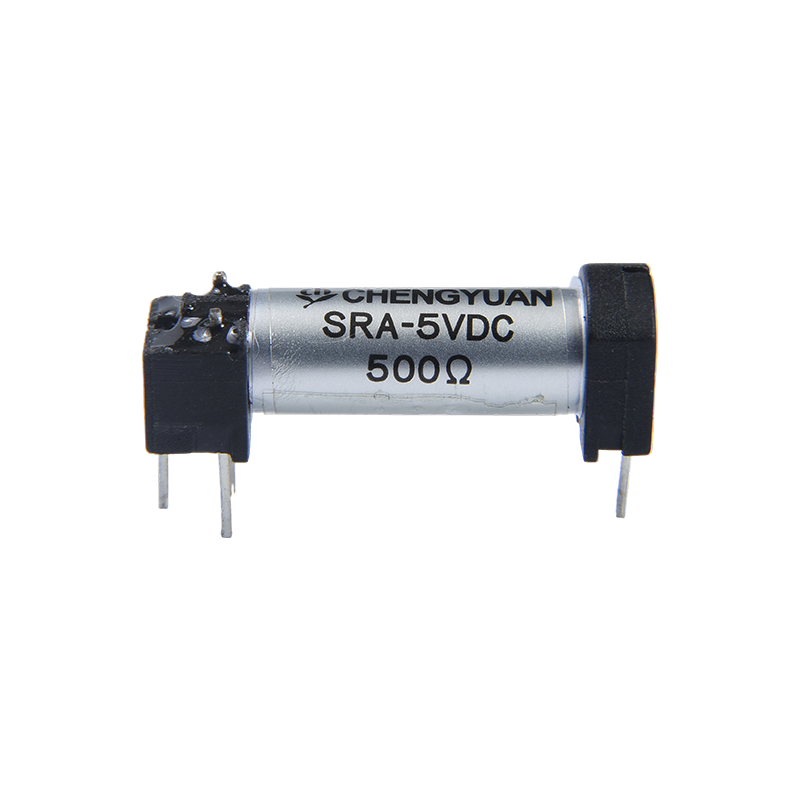

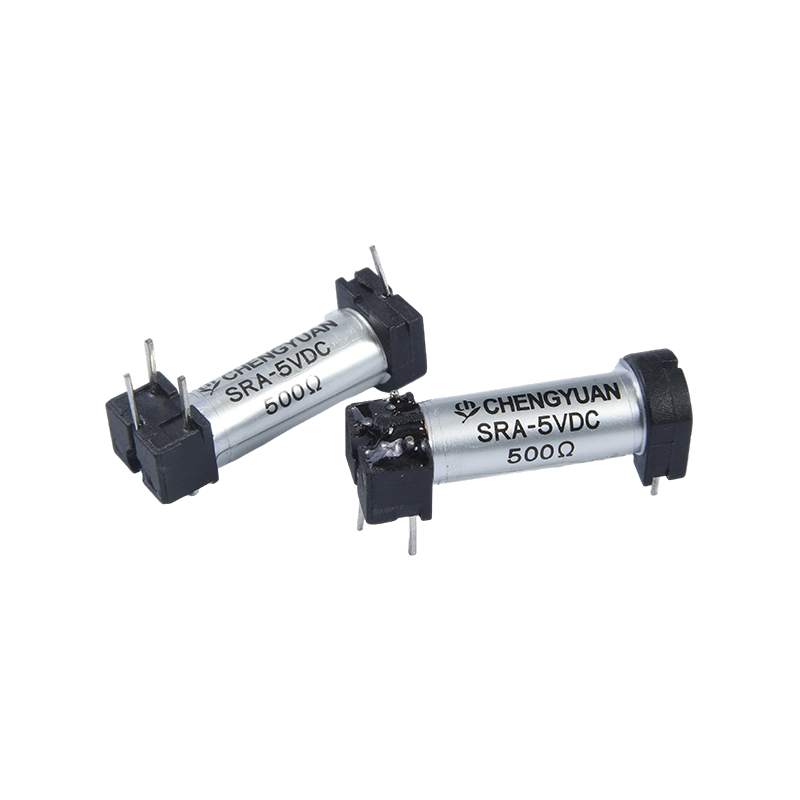

I. ميزات المنتج
1. تصميم مصغر: حجم صغير وخفيف الوزن يوفر مساحة لوحة PCB بشكل فعال، ومناسب لسيناريوهات التركيب عالية الكثافة؛
2. تركيب مريح: يدعم اللحام المباشر على لوحات الدوائر المطبوعة، متوافق مع عمليات اللحام الآلية، مما يحسن كفاءة التجميع؛
3. الهيكل الموثوق به: يعتمد هيكل مفتاح القصب، مما يوفر مقاومة قوية للصدمات والاهتزازات، مما يضمن التشغيل المستقر في البيئات المختلفة.
ثانيا. المزايا
1. حساسية عالية: تصميم عالي الحساسية يسمح بالاستجابة السريعة لإشارات التحكم الضعيفة، مما يحسن دقة التحكم؛
2. استهلاك منخفض للطاقة: استهلاك منخفض للطاقة، مناسب للأجهزة الإلكترونية التي تعمل بالبطارية أو منخفضة الطاقة؛
3. القدرة على التكيف البيئي القوي: مقاومة ممتازة للصدمات والاهتزازات، عمر خدمة طويل، تقليل تكاليف صيانة المعدات واستبدالها؛
4. التثبيت والاختيار المرن: يدعم اللحام المباشر لثنائي الفينيل متعدد الكلور، مع توفر مواصفات متعددة لمقاومة الملف لتناسب الدوائر المختلفة ومتطلبات التثبيت.
ثالثا. يتم إغلاق المكون الأساسي لمرحل القصب SR، وهو مفتاح القصب، في غاز خامل. يتم تشغيل وإيقاف الدائرة عن طريق مغنطة ملامسات القصب عبر مجال مغناطيسي. إن حجمها الصغير جدًا، واستهلاكها المنخفض للطاقة، وحساسيتها العالية، وعمرها الطويل هي مميزاتها الرئيسية، مما يجعلها مناسبة للتطبيقات التي تتطلب كفاءة وموثوقية عالية في المساحة.
تشمل التطبيقات النموذجية ما يلي:
معدات الاتصالات: تستخدم في أجهزة الاتصال وأنظمة هواتف الفيديو وغيرها لتبديل الإشارات أو حماية الدوائر.
الأنظمة الأمنية: مدمجة في أنظمة التحكم في الدخول وأجهزة الإنذار وكاميرات المراقبة.
الأتمتة الصناعية وأدوات اختبار الرقائق المختلفة، واختبار السيارات، وما إلى ذلك.
المعدات الطبية ومعدات القياس: نظرًا لانخفاض توليد الحرارة والاستقرار العالي، فهي مناسبة لتحويل الإشارات الحساسة في الأجهزة الدقيقة أو أنظمة الاختبار.
| معلمات الاتصال |
| اسم المعلمة | قيمة المعلمة |
| نموذج | ريال |
| مواد الاتصال | رو/Rh |
| مقاومة الاتصال | ≥100mΩ الحد الأقصى (عند 1A 16VDC) |
| الحمل المقنن (مقاوم) | 0.1 أمبير 125 فولت تيار متردد / 0.5 أمبير 24 فولت تيار مستمر |
| الحد الأقصى للتبديل الحالي | 0.5 أ |
| الحد الأقصى لجهد التبديل | 200 فولت تيار متردد |
| الحد الأقصى لقوة التبديل | 10 فولت أمبير (تيار متردد)/10 واط (تيار مستمر) |
| معلمات الأداء |
| وقت السحب (الجهد المقنن) | 0.55 مللي ثانية كحد أقصى. |
| وقت الافراج | 0.2 مللي ثانية كحد أقصى. |
| مقاومة العزل | الحد الأدنى 100 ميجا أوم (عند 500 فولت تيار مستمر) |
| عازل يتحمل الضغط | اتصال إلى اتصال: 200 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| عازل يتحمل الضغط | اتصال ملف الاتصال: 1400 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة للاهتزاز (متينة) | 10-55 هرتز، سعة مزدوجة 1.5 ملم |
| مقاومة الاهتزاز (للأعطال) | 10-55 هرتز، سعة مزدوجة 1.5 ملم |
| مقاومة التأثير (عطل) | 20 جرام دقيقة |
| مقاومة التأثير (المتانة) | 100 جرام دقيقة |
| الحياة الميكانيكية | 100،000،000 مرة |
| الحياة الكهربائية | 10,000,000 مرة |
| درجة الحرارة المحيطة | -40 درجة مئوية إلى 85 درجة مئوية (بدون تكاثف) |
| الوزن | حوالي 3 جرام |
| معلمات الملف (20 درجة مئوية) |
| الفولطية (VDC) | التصنيف الحالي ± 10% (مللي أمبير) | مقاومة الملف ±10% (Ω) | القوة المقدرة | جهد السحب (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | الحد الأقصى للجهد المطبق المستمر |
| 3 | 0.012 | 250 | حوالي 0.036 واط | 75% من الجهد المقنن | 10% من الجهد المقنن | 130% من الجهد المقنن |
| 5 | 0.01 | 500 | حوالي 0.05 واط |
| 12 | 0.012 | 1000 | حوالي 0.144 واط |
| 24 | 0.012 | 2000 | حوالي 0.288 واط |
القيم المذكورة أعلاه هي القيم الأولية. لا تقم بتطبيق أقصى جهد على المنتج بشكل مستمر لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

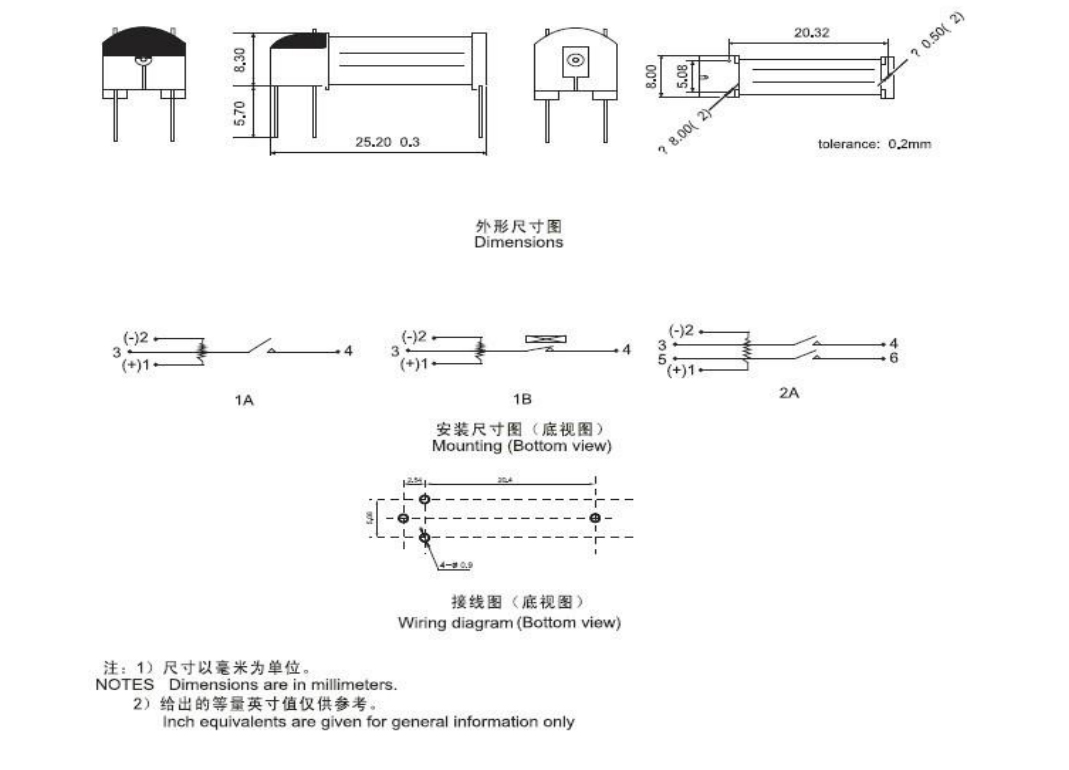

رسم الأبعاد التفصيلية، ومخطط الأسلاك، ومخطط موقع فتحة التثبيت (الوحدة: مم)
علامة الطلب
ريال - 1 - أ - 05
1 2 3 4
1: الموديل: SIP
2: عدد مجموعات الاتصال: 1-1 قطب
3: نوع الاتصال: C (المرجع C)؛ ح (المرجع أ)؛ ب (المرجع ب)
4: الفولطية المقدرة: 3، 5، 12، 24VDC
إخلاء المسؤولية: مواصفات المنتج هذه مخصصة للإشارة إلى العميل فقط وتخضع للتغيير دون إشعار.
من المستحيل على Sheng Yuan تقييم جميع معلمات الأداء المطلوبة للمرحلات في كل تطبيق محدد؛ ولذلك، يجب على العملاء اختيار المنتجات التي تتوافق مع شروط الاستخدام الخاصة بهم. ل مختومة
المرحلات، يرجى فتح فتحات التهوية الموجودة على الهيكل بعد التثبيت والتنظيف قبل الاستخدام. إذا كانت لديك أي أسئلة، برجاء الاتصال بـ Sheng Yuan للحصول على مزيد من الدعم الفني. ومع ذلك، فإن مسؤولية اختيار المنتج تقع على عاتق العميل وحده.
