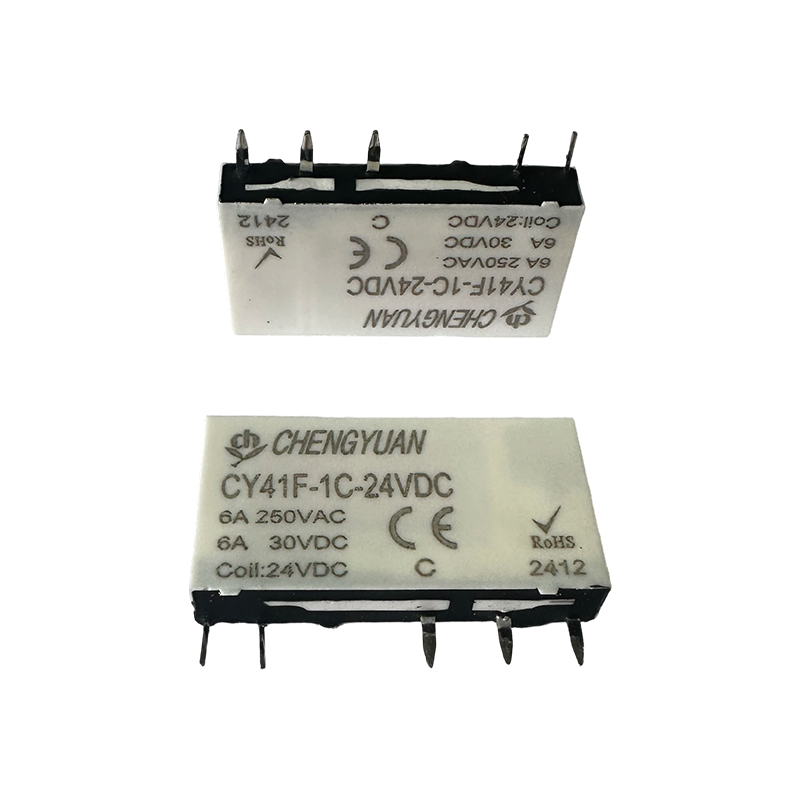

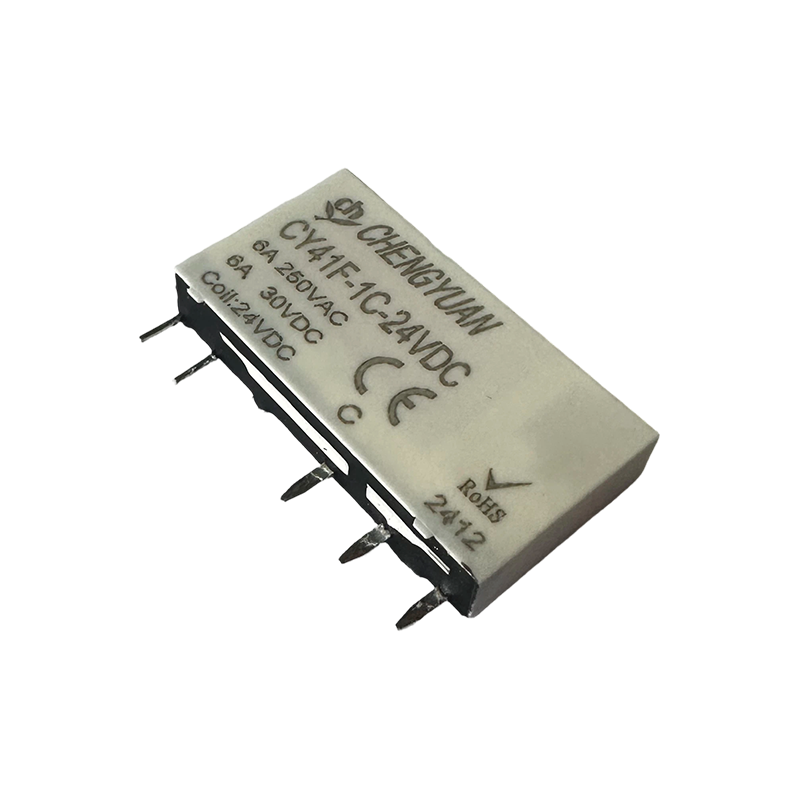

الميزات:
● نحيف للغاية (بعرض 5 مم فقط)
● قدرة تبديل الاتصال 6A
● الجهد العازل بين الملف والملامسات: 4 كيلو فولت
● مقاومة الجهد الزائد بين الملف والملامسات: 6 كيلو فولت
● يفي بمتطلبات العزل المقوى VDE0700/0631
● حساسية عالية، استهلاك الطاقة حوالي 0.17 واط
السيناريوهات القابلة للتطبيق:
● الأجهزة المنزلية: التحكم في الطاقة للأجهزة الصغيرة ذات الطاقة العالية مثل السخانات الكهربائية وأجهزة الطبخ التعريفي
● التحكم الصناعي: معدات التشغيل الآلي، PLCs الصغيرة، دوائر التحكم في المحركات
● معدات الطاقة الذكية: صناديق توزيع ذكية، تحكم مساعد في أكوام الشحن
● معدات الأمن: مراقبة إمدادات الطاقة، تبديل دائرة نظام التحكم في الوصول
معلمات الاتصال
| تكوين الاتصال | 1 ح، 1 ض |
| مقاومة الاتصال (1) | جهات الاتصال المطلية بالذهب: ≥ 30mΩ (1A 6VDC)؛ جهات الاتصال غير المطلية بالذهب: ≥ 100mΩ (1A 6VDC) |
| مواد الاتصال | AgSnO₂، AgNi |
| تحميل الاتصال (مقاوم) | 6 أمبير 250 فولت تيار متردد / 30 فولت تيار مستمر |
| الحد الأقصى لجهد التبديل | 400 فولت تيار متردد/300 فولت تيار مستمر |
| الحد الأقصى للتبديل الحالي | 6 أ |
| الحد الأقصى لقوة التبديل | 1500 فولت أمبير / 180 وات |
| الحد الأدنى للحمل (2) | غير مطلي بالذهب: 5VDC 100mA؛ مطلي بالذهب: 5VDC 10 مللي أمبير |
| المتانة الميكانيكية (3) | 1×10⁷ دورات |
| المتانة الكهربائية | النوع H: 6×10⁴ دورات (AgNi، 6A 250VAC/30VDC، حمل مقاوم، 85°C، 1s عند إيقاف 9s) النوع Z: 3×10⁴ دورات (NO، AgNi، 6A 250VAC/30VDC، حمل مقاوم، 85°C، 1s عند 9s off)؛ 1×10⁴ دورات (NC، AgNi، 6A 250VAC/30VDC، حمل مقاوم، 85 درجة مئوية، 1 ثانية عند إيقاف 9 ثوانٍ) |
ملاحظات:
(1) جميع القيم المذكورة أعلاه هي قيم أولية.
(2) الحد الأدنى للحمل المذكور أعلاه هو قيمة مرجعية، تنطبق على بيئات درجة الحرارة والرطوبة والضغط العادية التي تكون فيها المسامير متجهة لأعلى. قد تتغير هذه القيمة المرجعية وفقًا لتردد التبديل والظروف البيئية وعمر الخدمة المتوقع واتجاه التثبيت. لذلك، يرجى إجراء اختبارات التأكيد مع الأحمال الفعلية قبل الاستخدام، وينصح بتجنب الاستخدام تحت درجة الصفر المئوي.
(3) اختبار عدم التحميل، لا يوجد ضرر ميكانيكي بعد الاختبار.
معلمات الملف
| قوة الملف المقدرة | 5VDC ~ 24VDC: حوالي 170 ميجاوات |
| 48 فولت تيار مستمر، 60 فولت تيار مستمر: حوالي 210 ميجاوات |
ملحوظة:
(1) بالنسبة للأحمال التي ليس لها درجة حرارة محددة في الجدول، تكون درجة الحرارة المحيطة هي درجة حرارة الغرفة.
معلمات الأداء
| المعلمة | المواصفات |
| مقاومة العزل | 1000 ميجا أوم (500 فولت تيار مستمر) |
| عازلة تحمل الجهد | بين الملف والاتصالات | 4000VAC لمدة 1 دقيقة |
| بين جهات الاتصال المفتوحة | 1000VAC لمدة 1 دقيقة |
| وقت التشغيل (عند الجهد المقنن) | ≥ 8 مللي ثانية |
| وقت الإصدار (عند الجهد المقنن) | ≥ 4 مللي ثانية |
| صدمة * (1) | الاستقرار | 49 م/ث² |
| القوة | 980 م/ث² |
| الاهتزاز * (1) | 10 هرتز ~ 55 هرتز، سعة مزدوجة 1 مم |
| الرطوبة | 5% ~ 85% رطوبة نسبية |
| نطاق درجة الحرارة | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع المحطة | نوع ثنائي الفينيل متعدد الكلور |
| الوزن | حوالي 5 جرام |
| نوع التغليف | نوع محكم الغلق بالبلاستيك، نوع مقاوم للحام |
| الفولطية (VDC) | جهد التشغيل (VDC) (1) | إطلاق الجهد (VDC) (1) | الجهد الأقصى (VDC) (2) | مقاومة الملف |
| 5 | ≥ 3.75 | ≥ 0.25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≥ 4.50 | ≥ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≥ 6.75 | ≥ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≥ 9.00 | ≥ 0.60 | 18 | 848×(1±10%)Ω |
| 18 | ≥ 13.5 | ≥ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≥ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≥ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≥ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
