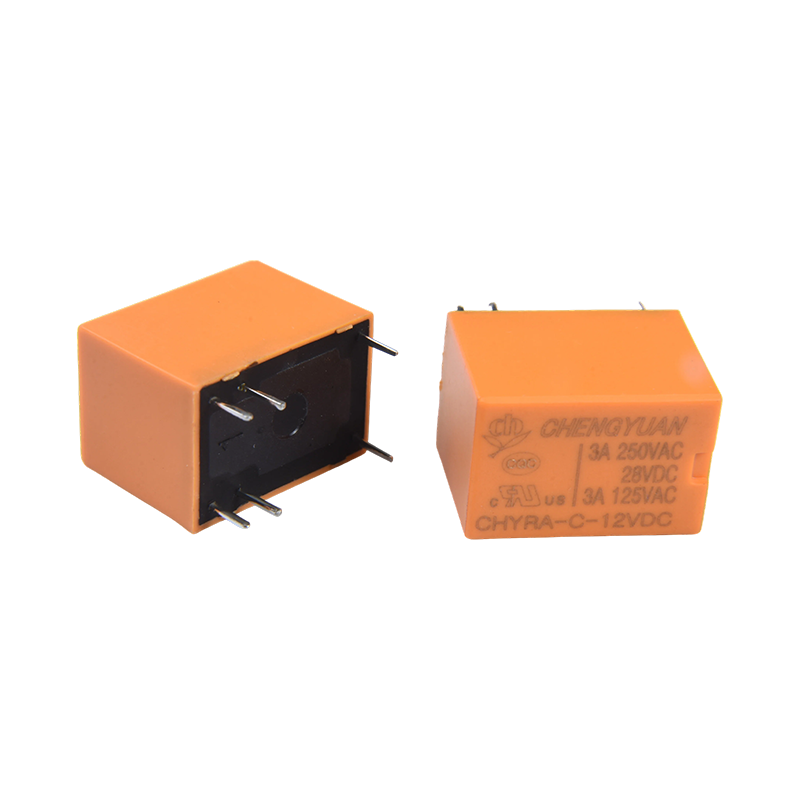

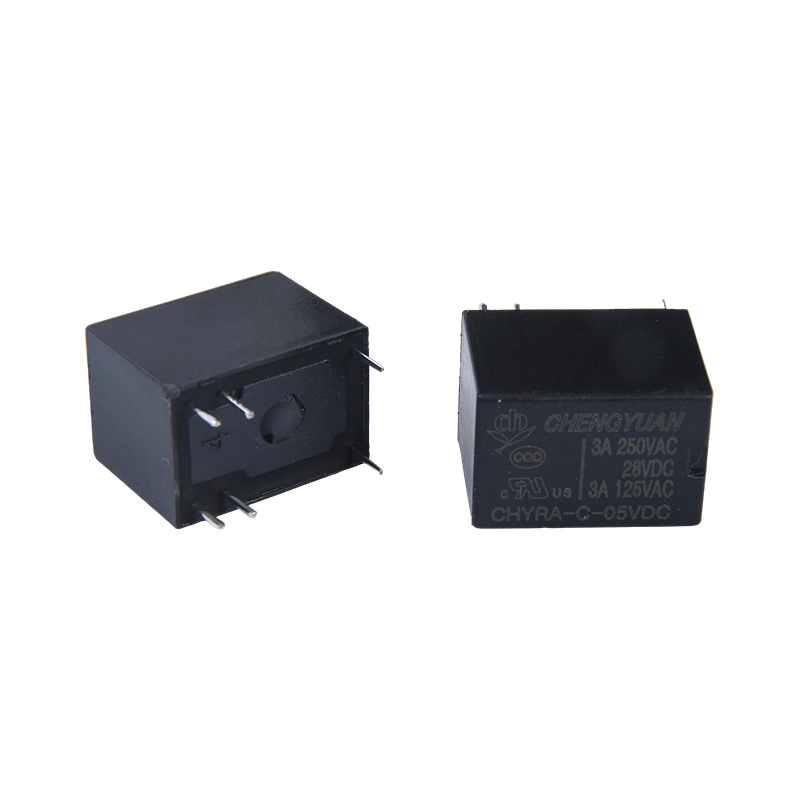

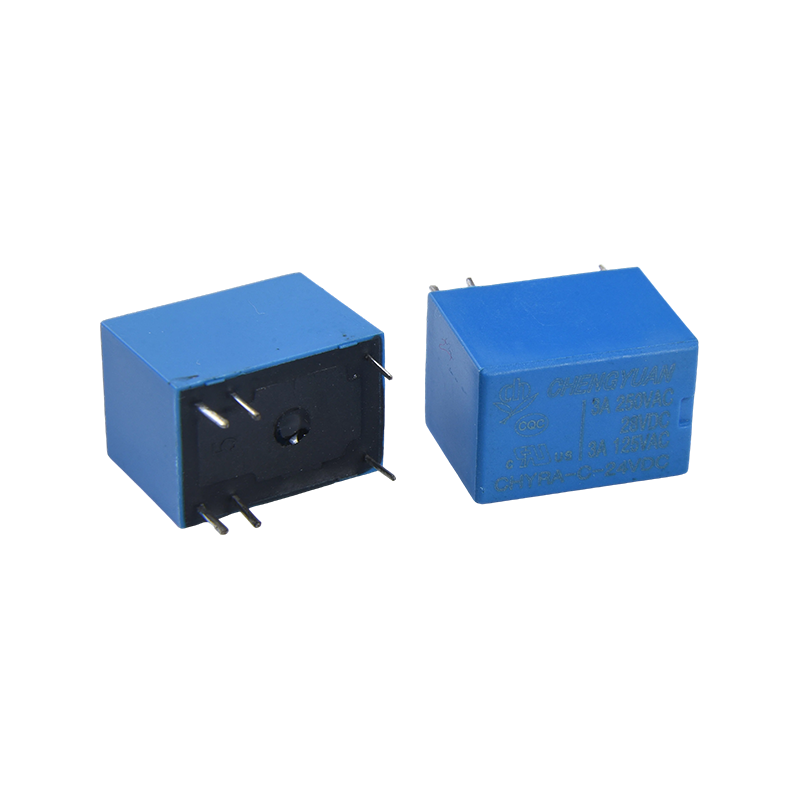

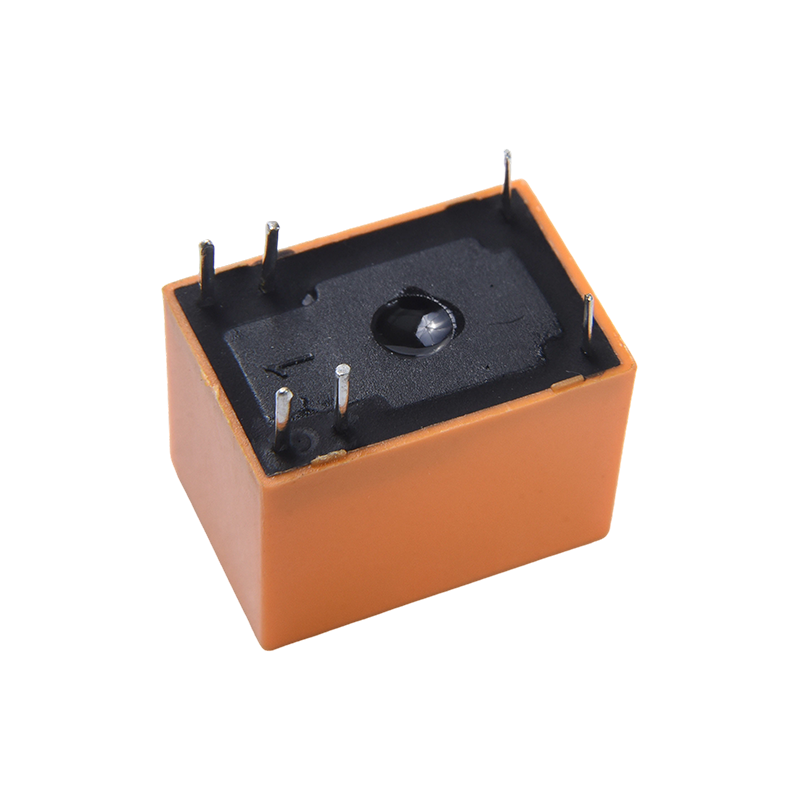

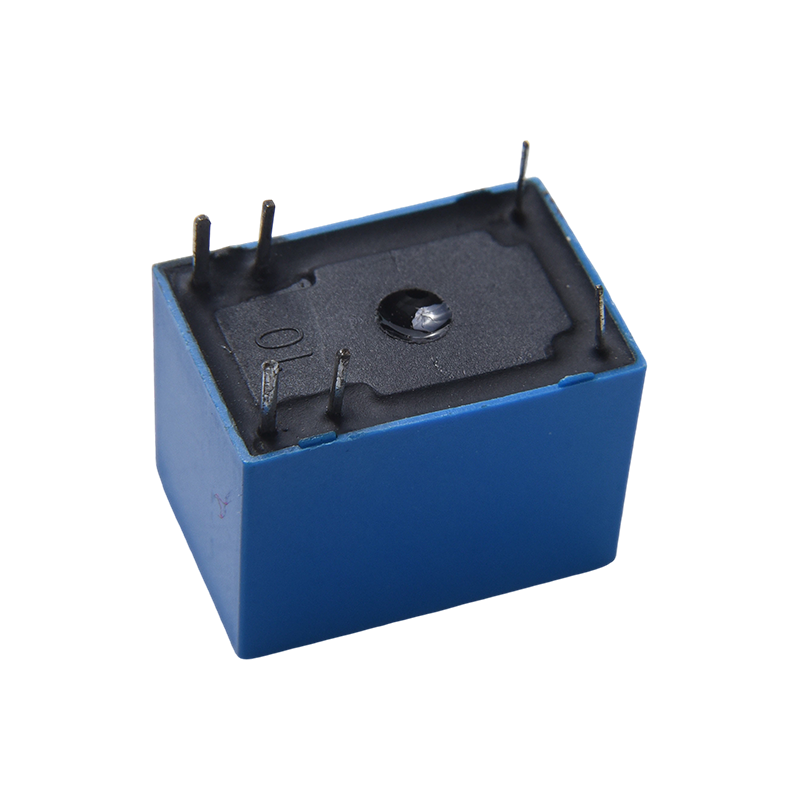

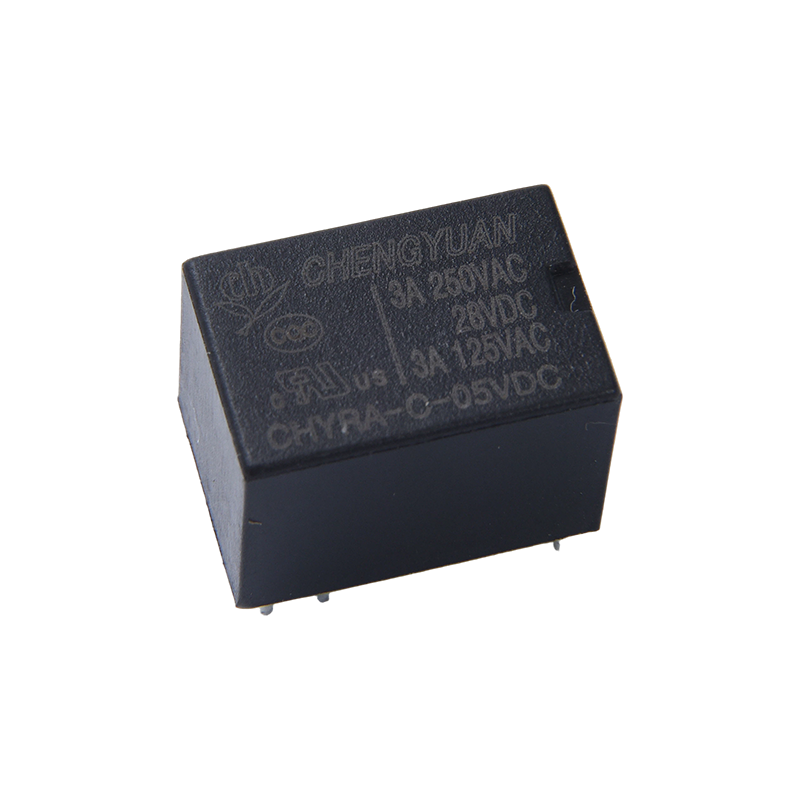

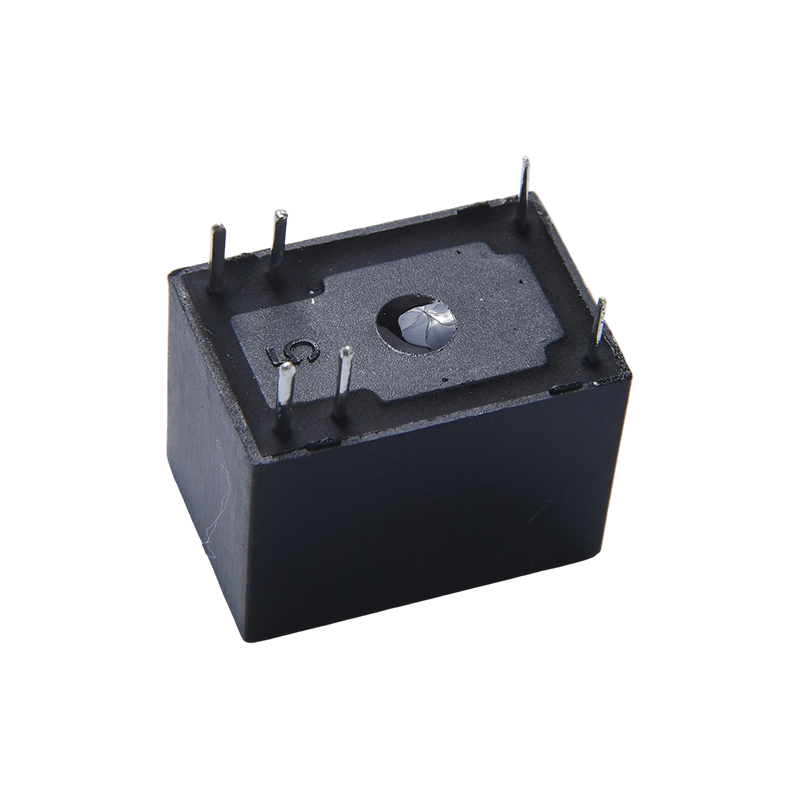

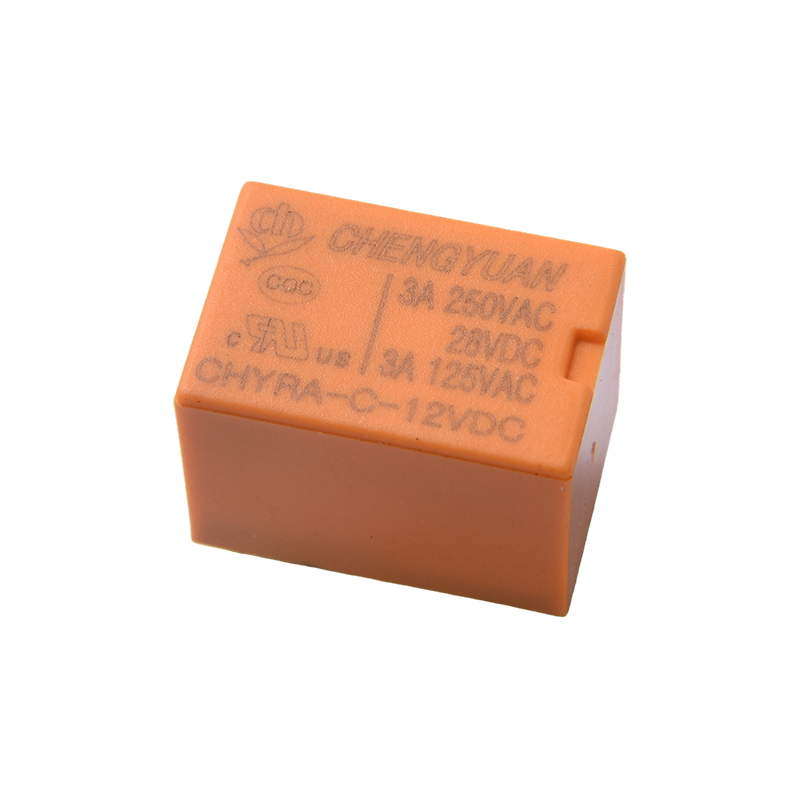

ميزات المنتج:
قدرة تحويل عالية للاتصال: بالإضافة إلى الحمل القياسي 3A، تدعم جهات الاتصال التبديل حتى 16 أمبير، وهي قادرة على التعامل مع متطلبات التيار العالي اللحظية في الدوائر.
استهلاك طاقة منخفض جدًا: يبلغ استهلاك طاقة الملف 0.2 وات فقط، مما يقلل بشكل كبير من استهلاك طاقة النظام، مما يجعله مناسبًا للأجهزة التي تعمل بالبطارية أو الأجهزة منخفضة الطاقة.
قوة عازلة عالية: قوة عازلة عالية تضمن عزلًا كهربائيًا موثوقًا بين دوائر الإدخال والإخراج، مما يحمي دوائر التحكم النهائية.
تصميم مضغوط: يعمل الهيكل المصغر على تحسين استخدام المساحة، وهو مناسب للتركيب عالي الكثافة على مركبات ثنائي الفينيل متعدد الكلور.
معايير الاعتماد الشاملة: معتمدة من قبل CQC وUL، وتتوافق مع معايير السلامة الدولية، مما يضمن جودة المنتج والامتثال.
جهد الملف المرن: يوفر نطاقًا واسعًا من جهد الملف من 3VDC إلى 48VDC، وهو قابل للتكيف بسهولة مع الفولتية المختلفة لدوائر التحكم.
التطبيقات النموذجية:
الأتمتة الصناعية: تستخدم للتحكم في المحركات وصمامات الملف اللولبي وأدوات الأتمتة المختلفة لتحقيق عزل الإشارة وتبديل الدوائر.
المنزل الذكي: يتم تطبيقه في التحكم في الإضاءة والتحكم في محرك الستائر وسيناريوهات أخرى كمكون أساسي للتحكم في الطاقة المنخفضة.
أنظمة الأمان: تستخدم في وحدات التحكم في الوصول ووحدات التحكم بالقفل المغناطيسي للكشف عن حالة قفل الباب وتبديل التحكم.
معدات الاتصالات: مناسبة للمحولات ومرافق الاتصالات الأخرى، وهي مسؤولة عن توجيه الإشارة وحمايتها وعزلها.
حماية الدائرة: عزل التيارات العالية أو الفولتية العالية في دوائر التحكم لمنع التداخل وتلف المكونات الحساسة.
| اكتب | شيرا |
| مواد الاتصال | سبيكة فضية |
| مقاومة الاتصال | 100 مللي أوم كحد أقصى (عند 1 أمبير 16 فولت تيار مستمر) |
| الحمل المقدر (الحمل المقاوم) | 3 أ/12V0AC |
| ماكس. تبديل التيار | 3A |
| ماكس. تبديل الجهد | 125 فولت تيار متردد |
| ماكس. تبديل الطاقة | 360 فولت أمبير |
| دقيقة. تبديل الحمل | 6 فولت 1A |
الخصائص
| وقت التشغيل (عند جهد الملف المقدر) | 10 مللي ثانية كحد أقصى |
| وقت الافراج | 4 مللي ثانية كحد أقصى |
| مقاومة العزل | الحد الأدنى 1000 ميجا أوم (عند 500 فولت تيار مستمر) |
| قوة عازلة | بين جهات الاتصال المفتوحة: 500 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| بين الملف والاتصال: 750 فولت تيار متردد، 50/60 هرتز لمدة دقيقة واحدة |
| مقاومة الاهتزاز | مدمر | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| وظيفية | 10-55 هرتز، بسعة مضاعفة تبلغ 1.5 ملم |
| مقاومة الصدمات | وظيفية | 10 جيجا دقيقة |
| مدمر | 10 جيجا دقيقة |
| التحمل | التحمل الميكانيكي (10800ops./h) | 10000000 عملية (في درجة حرارة الغرفة) |
| التحمل الكهربائي (360ops./h) | 100000 عملية (في درجة حرارة الغرفة) |
| درجة الحرارة المحيطة | -40 درجة مئوية ~ 85 درجة مئوية (بدون تكثيف) |
| الوزن | تقريبا. 3.7 جرام |
| بيانات الملف (عند 20 درجة مئوية) |
| الاسمية الجهد (فدك) | الاسمية التشغيل الحالي ±10% (مللي أمبير) | مقاومة الملف ±10%(Ω) | الاسمية operating القوة | تشغيل الجهد (الحد الأقصى) | الافراج عن الجهد (الحد الأدنى) | ماكس. الجهد المسموح به |
| 3 | 120 | 25 | حوالي 0.36 واط | 75% من الاسمية الجهد | 5% من القيمة الاسمية الجهد | 130% من الجهد الاسمي |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | حوالي 0.2 واط |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
البيانات الموضحة أعلاه هي قيم أولية. لا تقم بتطبيق الحد الأقصى من الجهد المسموح به على الملف لأكثر من 10 دقائق لتجنب ارتفاع درجة حرارة الملف.

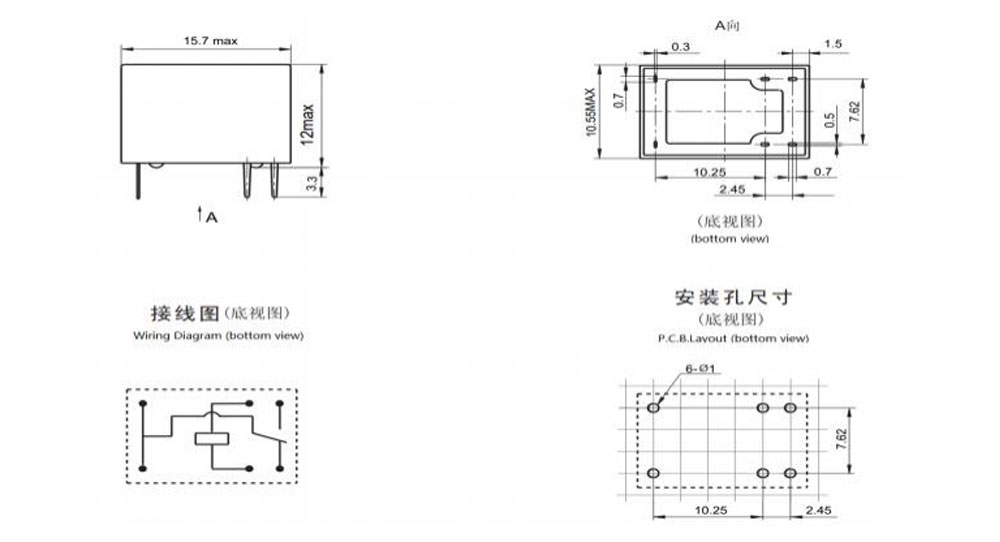

أبعاد المخطط التفصيلي، مخطط الأسلاك، تخطيط PCB (الوحدة: مم)

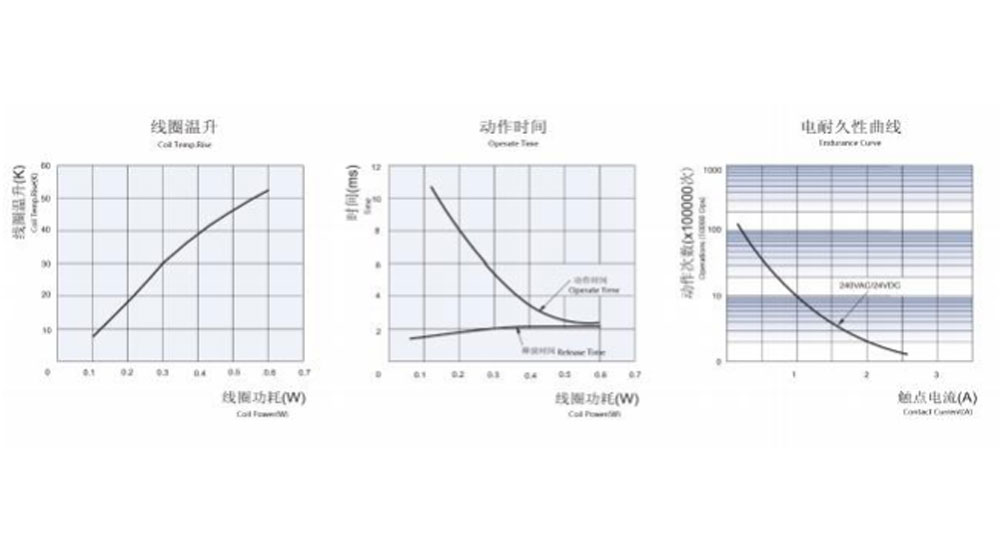

المنحنيات المميزة
طلب المعلومات
شيرا - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: النوع: شيرا
2: ترتيبات الاتصال: C Fom C ; ح من أ ; ب من ب
3: الجهد الاسمي: 3,5,6,9,12,24VDC
4: لون العلبة: أسود-H؛ L-أزرق، Y-أصفر
5: قوة الملف: D-0.36W L-0.2W
6: البناء الوقائي: مقاوم لـ S-Flux،
نوع SH-Sealed قابل للغسل
7: المعلمة الخاصة: نوع Nil-Standard
حرف أو رقم-متطلب خاص
لا يمكن استخدام المرحلات المقاومة للتدفق في البيئة مع الملوثات مثل H2S، وSO2، وNO2، والغبار، وما إلى ذلك.
لا يُقترح تنظيف المياه أو معالجة السطح بعد تجميع المرحلات المقاومة للتدفق على PCB.
تتوفر لاحقة خاصة مخصصة بعد تقييمها بواسطة CHENGYUAN.
إخلاء المسؤولية: المواصفات مخصصة للإشارة فقط. المواصفات عرضة للتغيير دون إشعار مسبق.
لم نتمكن من تقييم كل الأداء وجميع المعلمات لكل تطبيق ممكن. وبالتالي، يجب أن يكون المستخدمون في المكان المناسب للاختيار
المنتج المناسب للتطبيق الخاص بهم. بالنسبة للمرحلات المختومة، بعد التثبيت والتنظيف، يرجى فتح فتحة التهوية في العلبة قبل الاستخدام. إذا كان هناك أي استفسار، فيرجى الاتصال بشركة Chengyuan للحصول على الخدمات الفنية. ومع ذلك، تقع على عاتق المستخدم مسؤولية تحديد المنتج الذي يجب استخدامه.
